Фильтр воздуха для дома своими руками⁠⁠

В какой-то момент летающая по квартире пыль начала меня бесить. Сразу вспомнил о когда-то просмотренных на ютубе видосиках, где залихватские мастеровитые мужички своими руками ваяли фильтрующие воздух установки. Обычно использовали цилиндрический автомобильный фильтр для какого-нибудь большегруза. Только сделаны они были криво-косо, посажены на скотч и прочую херню. Вентиляторы вставляли как правило вытяжные, которые обычно идут в ванны, кухни, туалеты. Они, конечно, мощные, но ещё шумные, точнее ШУМНЫЕ. Спать с таким работающим вентилятором в одной комнате будет не очень.

Созрел план переделать всё на свой лад, чтобы и тихо, и лихо. Вот что вышло.

Весь использованный набор материалов (кроме инструментов, будем считать, что они у вас есть по умолчанию)

Если по списку, то мы имеем:

1. фильтрующий элемент на КамАЗ производства г. Ливны

2. кулер камплюктерный на 120мм (выбирался исходя из заявленного уровня шума)

3. решёточка для защиты пальцев и пернатых террористов от травматизма

4. набор всякой дряни вроде болтов, шайб и барашков (на 4мм)

5. блок питания до 12в (я взял на 10в, во-первых, так кулер будет работать тише на пониженных оборотах, а во-вторых, такой у меня был)

Совместив кулер и фильтр, открылся неприятный факт - отверстия нихрена не одинаковые. За кадром пришлось вырезать из пластиковой разделочной доски колечко, чтобы прикрыть дыры между кулером и фильтром. После этого зафиксировал его и прямо через посадочные отверстия начал сверлить дырки в фильтре.

Мне вот для этого даже пришлось купить дрель-шуруповёрт, ощутил мужицкий кайф.

Потом вставляем в образовавшиеся отверстия болты.

Ставим кулер и прикручиваем его. В голове вертелись мысли о шайбе с резиновой прокладкой, но таких в леруа я не нашёл. Но зато нашёл кровельные саморезы, к которым в комплекте как раз идут такие шайбы! Взял четыре самореза на развес, шайбы экспроприировал.

Пока выглядит так, шайбы поставить я успешно забыл. Примерка прошла успешно, держится прекрасно без люфта. Пора паять!

Тут ничего сложного, зачищаем провода, находим нужные контакты (кулер крутится только в одну сторону, этого я не знал), паяем и сажаем на всё это термоусадку. Только не забудьте её надеть на провод до того, как спаяете.

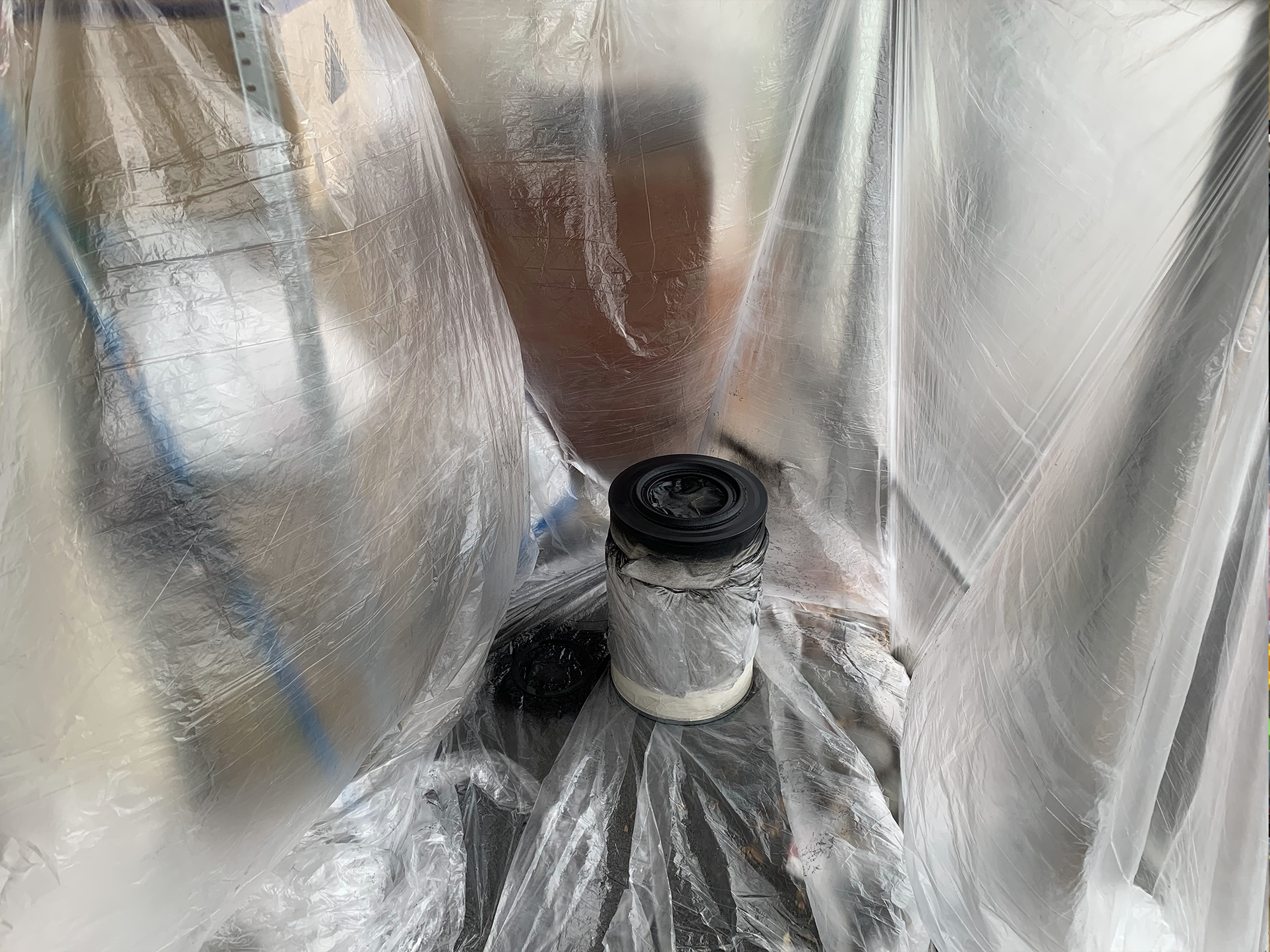

В общем-то на этом можно было всё и закончить - фильтр готов! Но выглядит он паршивенько, кислотная вставка заставляет меня приступить к покраске. Пришлось делать покрасочную камеру на балконе.

Красил самой обычной аэрозольной автоэмалью, выбрал чёрный матовый. 3-4 слоя + 2 слоя лака, хоть лак и обещал быть матовым, но всё же добавил небольшой глянец, скотина.

Тем не менее покраска была успешно завершена, изделие отправлено на дальнейшую обработку.

Цвет, конечно, получился огонь, огнище! Для такого то лофт дизайна у меня как раз нашлись наклейки из пробки, жаль, при использовании их никто не увидит :(

Дальше опять собираем основной вентилируемый агрегат, как видите, покраска прошла достаточно успешно, хоть и не без небольших огрехов.

Вот ставим кулер, шайбы и защитную решётку. Шайбы с резиной оказались очень не зря, при плотном закручивании барашек всё сидит максимально плотно и никакого намёка на люфт и дальнейшее дребезжание!

Вот теперь сборка окончена, наверное стоит объяснить выбор именно барашек, заместо более скрытых вариантов крепежа.

Во-первых, (в теории) кулер иногда придётся снимать, чтобы вытряхнуть скопившуюся комьями пыль .

Во-вторых, (на практике) они вполне вписываются в монохромную стилистику с ноткой промышленности, где не нужно скрывать то, что несёт полезную функцию. В данном контексте выглядят они вполне себе, прям хорошо, нраиться.

Вот такая вышла штука. Ресурса фильтра, с таким то вентилятором, должно хватить на несколько лет. Включён он практически без остановок уже две недели, на данный момент внутри фильтра комьев пыли не образовалось, будем проверять.

Субъективно - пыли стало меньше, но полностью избавиться от неё не получается и, наверное, не получится, если учесть, что источник пыли это я сам)

Вот так выглядит фильтр внутри интерьера, занял своё место рядом с рабочим столом. Этакий младший брат мак про, только не компьютер.

Фильтруйте воздух, кайфуйте от жизни без пыли и суеты. Спасибо, что дочитали!
