Длиннопост о создании низкополигональных разверток. Лисичка⁠⁠

Приветствую) Это мой первый пост. Надеюсь, я с ним не налажаю :D Заранее извиняюсь за обилие вотермарок - это минимальная защита от тех, кто тырит мои развертки, портит их или  пытается их продавать.

Пару месяцев назад увлеклась созданием моделей для паперкрафта.
Прежде всего работаю над дизайном и стараюсь создавать крутые вещи. В лоуполи нравится именно легкость исполнения, потому что в моей основной работе (геймдев) производственный процесс намного дольше, а в лоуполи под паперкрафт можно ваять красивые и стильные штуки за неделю, а потом ещё и нести их в массы. Вы уже, вероятно, видели мои модели в исполнении @Asmodeus18 вот тут (над разворачиванием модели работал @paperfreak), а так же я делала модель Бабра, но это был заказ и сам дизайн тут, понятное дело, не мой.

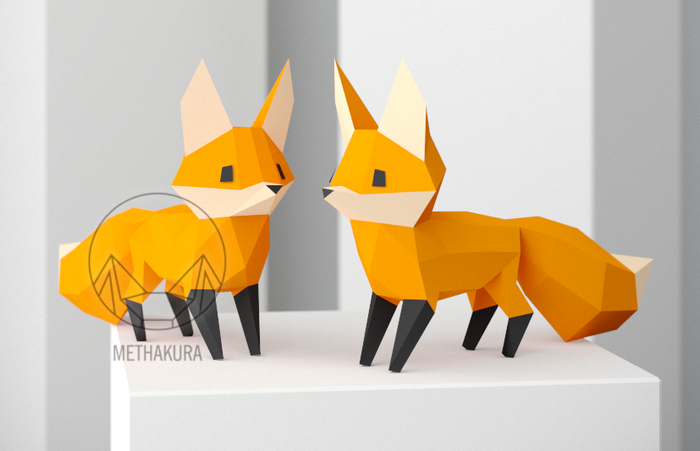

В этом посте хочу рассказать про создание модели и развертки лисы. Развертка бесплатная, ссылку найдете в конце поста.

В какой-то момент подумала, что ничего же не мешает оставлять на стороне, противоположной клапану, бумагу и вырезать из неё шерсть/перья/чешую. Наверняка идея не нова (она довольно очевидна, согласитесь), но я сама реализацию таких штук не видела, поэтому понеслась экспериментировать.
В качестве подопытной была выбрана моделька лисы, которая в своё время осталась не у дел, потому что не подошла заказчице, я планировала её в любом случае выпустить, но чего-то вот ей не хватало...

Поэтому лису переразбила немного по цветам и порезала на части. Нарастила шерсть на границах частей, а на противоположной шерсти сторонах нарастила клапаны, потому что программа, в которой я работаю над развертками (Pepakura designer) создает клапаны только там, где ребра соединены. Так что пришлось их намоделить вручную.
Можно было сделать немного иначе, например не резать модель, а создавать полигоны с шерстью поверх и впритык к частям, но тогда на развертке пришлось бы долго играть в пятнашки, совмещая куски. В общем, из двух зол меньшее.

Процесса создания самой модели не осталось, так что только общая информация:
Я работаю в 3ds max, но под паперкрафт можно создавать модели в любом 3д пакете.
Для создания моделей под паперкрафт не нужно обладать какими-то тайными дзюцу Всё  помещается в пару уроков по интерфейсу и основным инструментам Макса (типа перемещение, вращение, масштабирование), урок по основным функциям модификатора Edit poly и модификатору Symmetry. Или аналоги этого всего в другом софте. Это минимальный набор, с помощью которого можно создать любую модель.

Настоящая сложность в создании лоуполи моделей состоит в придумывании дизайна и пляске вокруг полигонов, чтобы создать нужную форму минимальным количеством плоскостей. Бабра, например, мне было делать гораздо легче, чем лису, а полигонов в нём в 20 раз больше. Всё потому, что Бабра я делала со скульптуры, где художник уже продумал основные массы и дизайн, моё же дело было маленькое - перевести это на язык лоуполи.

В общем, моделька лисички была создана, загружена в Pepakura designer, где я раскидала примерную развертку и начала тестовую сборку.
Сразу скажу, что чукча не читатель, чукча писатель я не сборщик, я только моделлер и это моя вторая в жизни собранная модель. К тому же, мне реально мешает мой тремор (руки трясутся), но тестовая сборка была очень нужна чтобы вообще понять, идея работает или нет.
И простите за фото на тапок. Листайте дальше, будет фото сборки человека с прямыми руками и хорошей камерой)

Стало понятно что, во-первых, лисичка вышла слишком мелкая - на сборке лапок можно сойти с ума. Так же очень непродуманно вышло размещение на морде белой шерсти - видно рыжую бумагу. Кое-где модель повело, но это следствие моих кривых рук и недостатка опыта в сборке. Из-за неподрезанных клапанов некоторые места (щеки) деформировались. Стало понятно, что нужно перепиливать развертку и искать опытных людей в помощь.

В развертку в итоге внесли некоторые изменения, с тестом мне помогла Екатерина, заодно ещё раз перелопатив развертку в сторону большего удобства сборки.

Бонусом у лисички появилось нормальное портфолио)

Развертка была готова, осталось её только оформить. И вот тут возникли 2 проблемы.

1. Клапаны, примыкающие к шерсти, не пронумерованы.
2. Совершенно не понятно куда клеить клапан на стороне шерсти, ведь раньше этой границей был срез бумаги, а тут у нас появилась шерсть и клапан клеится за неё, со смещением.

Немного обмозговав, я решила от клапанов сделать "тени", и пронумеровать всё это дело вручную.

Так как развертка распространяется в PDF, возможности покрутить модель и посмотреть где какая деталь, нет.
PDO я не выкладываю из соображений безопасности, чтобы, опять же, мою модель не испортили и выложили переиначив, без авторства (как сделали с моей бесплатной кошкой) и не попытались продать (хотя я видела даже свою сову в продаже, а там весь файл обляпан трудновытираемыми вотермарками и надписями NOT FOR SALE!).

В общем, адекватным решением в данном случае я считаю пронумеровать детали в порядке сборки и ещё обозвать все детали. Благо, их немного и спутаться невозможно.

Всю работу над разверткой я делаю в фотошопе. В данном случае с лисой было больше мороки, чем с обычной лоуполи моделью. Нужно было:

1. Перерисовать всю шерсть плавными линиями посимпатичнее
2. Перерисовать некоторые клапаны, которые в модели получились крупноватыми
3. Пронумеровать непронумерованные клапаны
4. Нарисовать тени под клапаны
5. Пронумеровать в порядке сборки и обозвать все детали
6. Облепить всё это дело вотермарками воизбежание всяких нечестных действий

На этом всё, готовую развертку можно скачать тут

Кроме лисы, в той же папке можно скачать развертки вот к этим моим моделям (козлик появится через пару дней):

Сборная солянка из моих коммерческих моделей:

В заключение у меня есть вопросы к местной аудитории:
Стоит дальше писать длиннопосты про процесс? Или лучше короткие посты про релизы бесплатных разверток?
Можно ли тут в дальнейшем оставлять ссылку на мой паблик в ВК, где я пощу больше контента и всяких разных штук?

Готовую развёрстку можно скачать тут: https://drive.google.com/drive/u/1/folders/1bQJMgCJ7aWgoef-F...
