Чернобыльская зона отчуждения - 2013 - часть 1⁠⁠

Шел февраль 2013 года, и до этого зимой в Припяти мне бывать не доводилось: нужно было разобраться с этим упущением. Очень кстати подвернулась трехдневная поездка с интересной программой, и упускать эту возможность было бы глупо.

Программа поездки:

День 1: станция (блочные щиты управления, машинный зал, зона ГЦН), Янов, Чернобыль - этот пост

День 2: села зоны отчуждения (Новошепеличи, в частности)

День 3: Припять

Далее как обычно, фотографии с по возможности развернутыми подписями.

Едем по киевским пробкам, погода в целом не очень: идет мокрый тяжелый снег

Фотографию я обесцветил в силу высокого уровня шумов (там было темно), но это так называемый "золотой коридор", прозванный так за цвет панелей, которыми он отделан

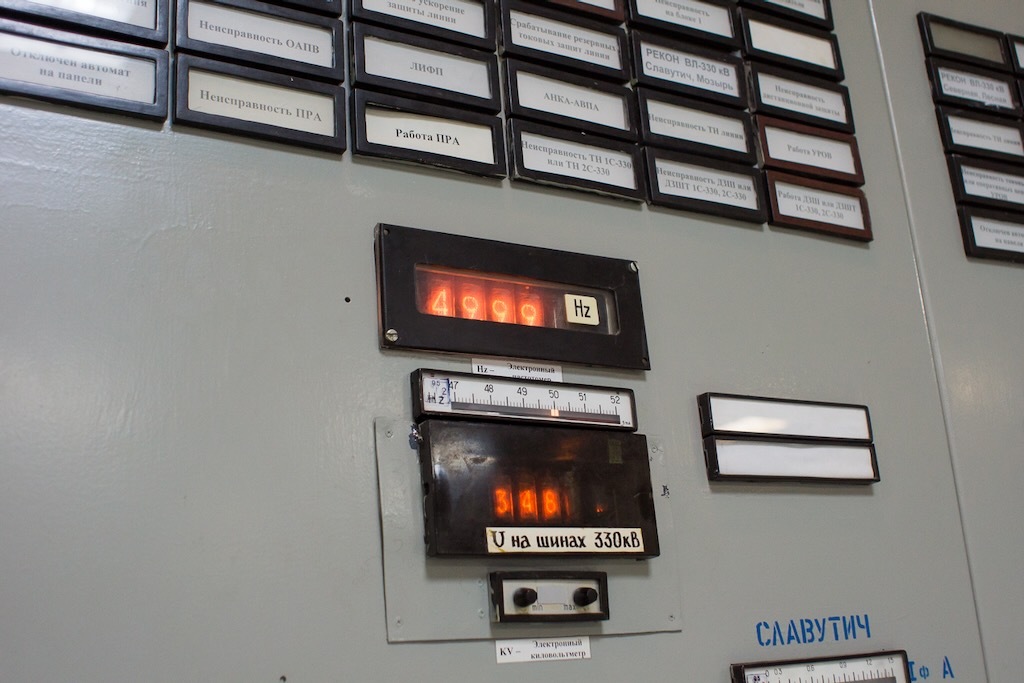

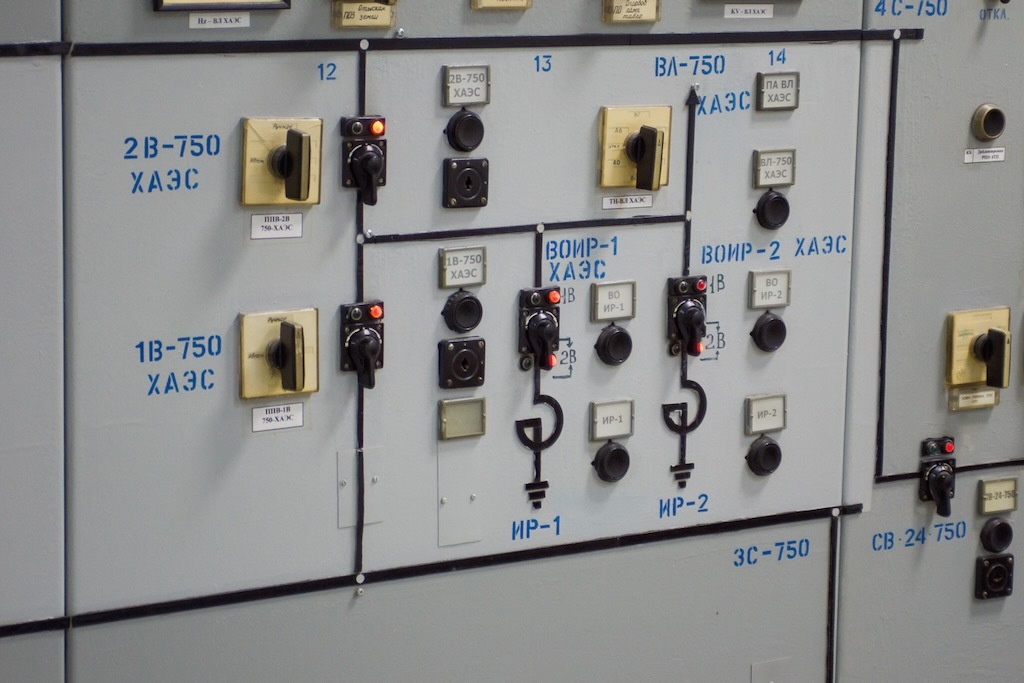

Заходили на ЦШУ - центральный щит управления. В отличие от большей части станции, этот пульт тогда (и, скорее всего, сейчас тоже) находился в эксплуатации - с него управляется ОРУ

Еще один кусочек ЦЩУ

Дальше посетили БЩУ. Кажется, это был БЩУ-3, идентичный тому, с которого управлялся четвертый блок в роковую ночь. На фотографии - вид на рабочее место ВИУР с мнемотабло каналов и сельсинами. Справа можно увидеть телевизор, по которому показывают РЦ

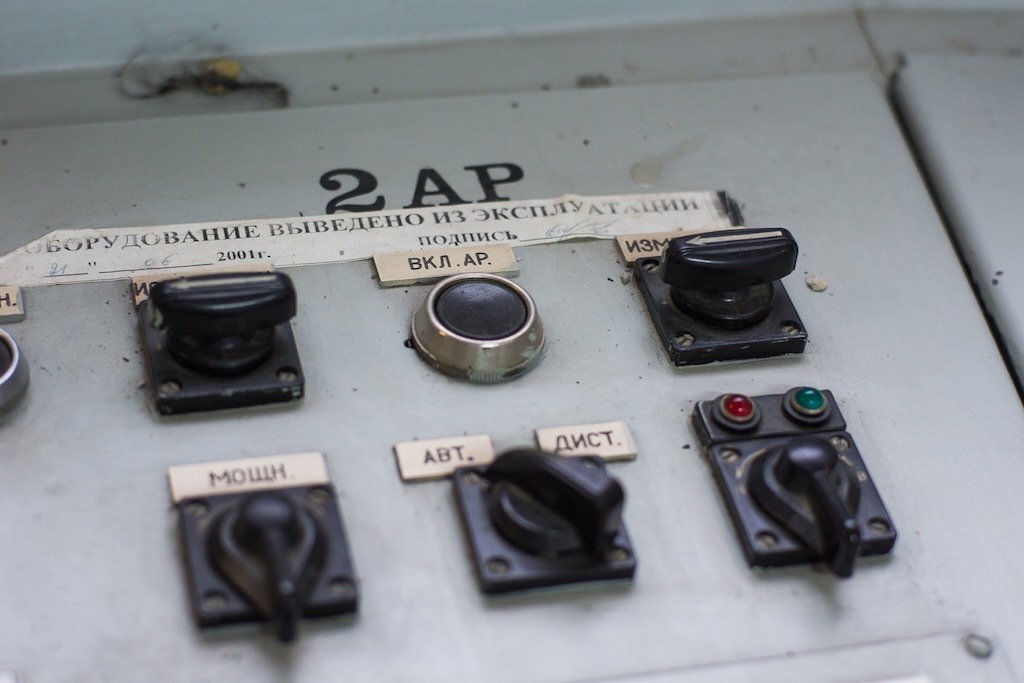

В целом, я фотографировал интересные мне детали, а не общие планы. В данном случае - пульт управления одним из автоматических регуляторов мощности

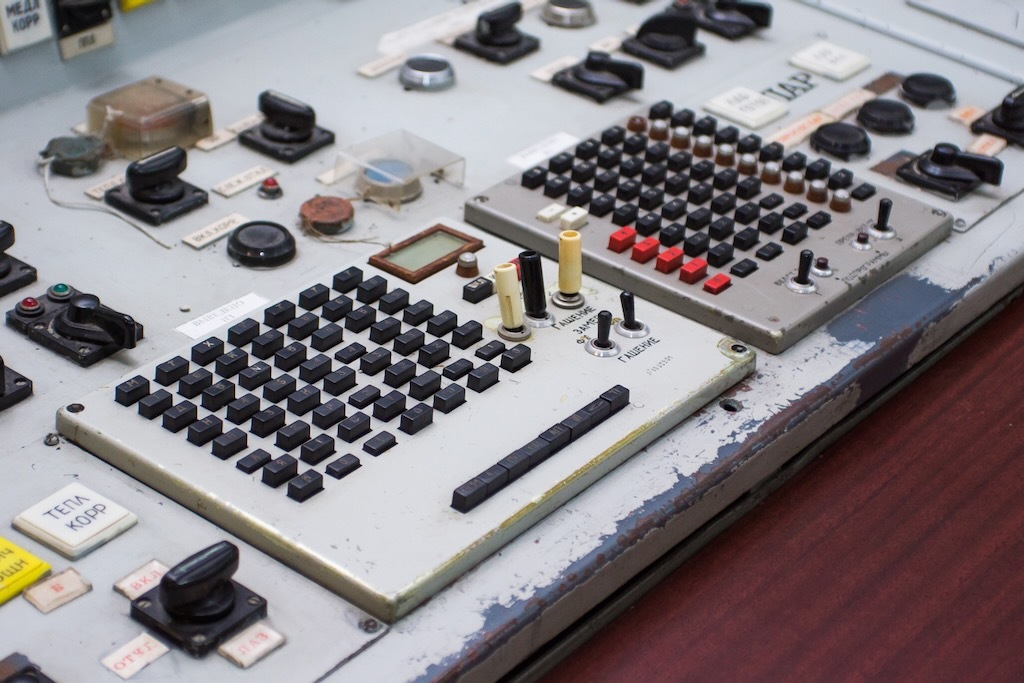

А здесь - наборный пульт СУЗ. Нажатиями на эти кнопки можно набрать группу из нескольких стержней, после чего перемещать их соответствующим ключом

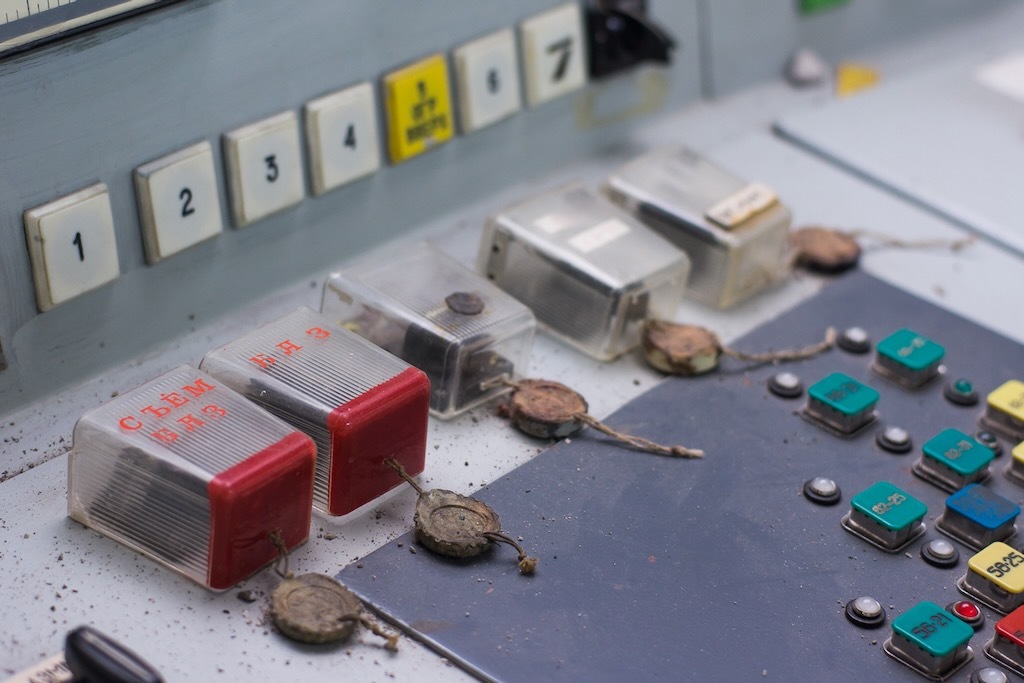

Блок аварийных защит. Можно увидеть ключ БАЗ - быстродействующей автоматической защиты, которая появилась уже после аварии и позволила глушить реактор за 2.5 секунды

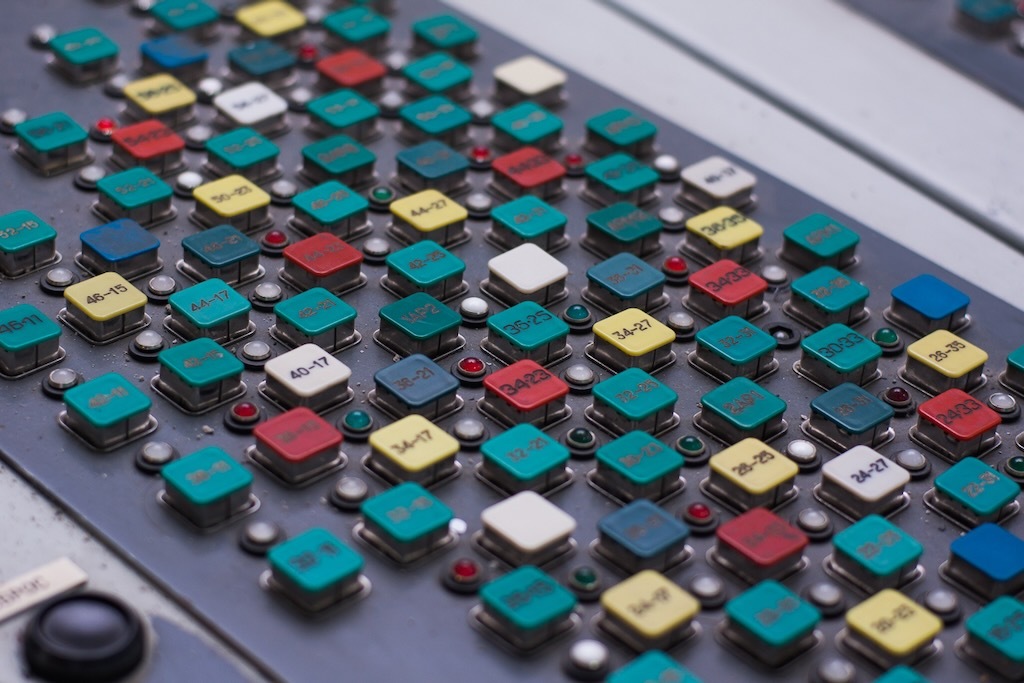

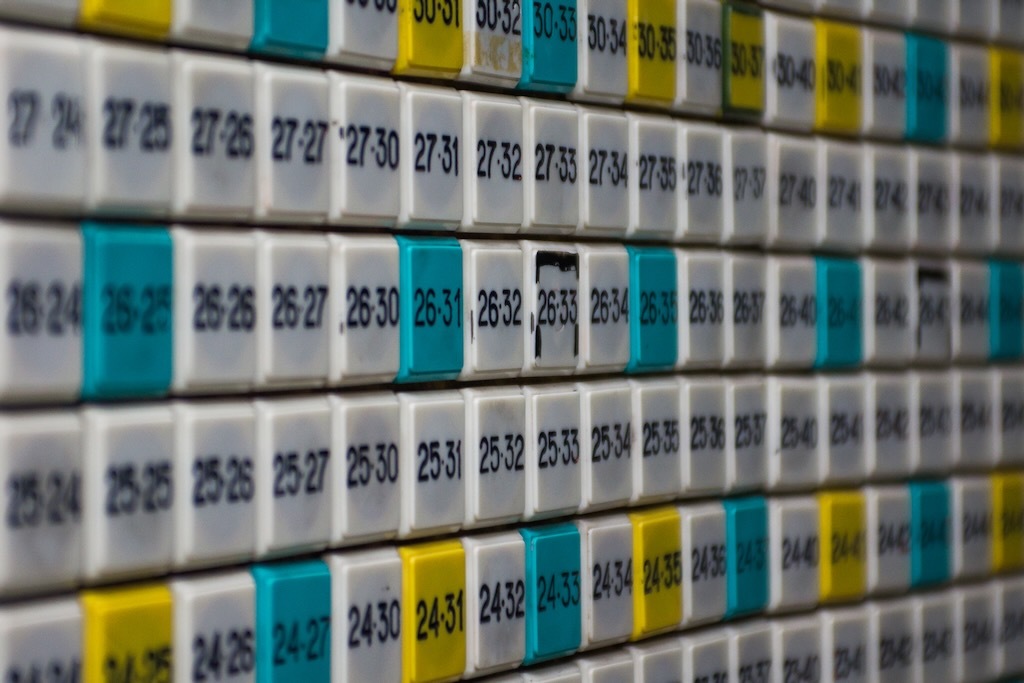

МТК (мнемотабло каналов) крупным планом. На работающей станции с его использованием можно было увидеть состояние реактора - поканальную мощность и другие параметры

Здесь могу ошибаться, но если память не изменяет, то это пульт, с которого можно было отправлять команды "СКАЛЕ" - крайне маломощной даже по меркам 80-х годов ЭВМ. Что интересно, в стационарных режимах разрешалось работать и без "СКАЛЫ"

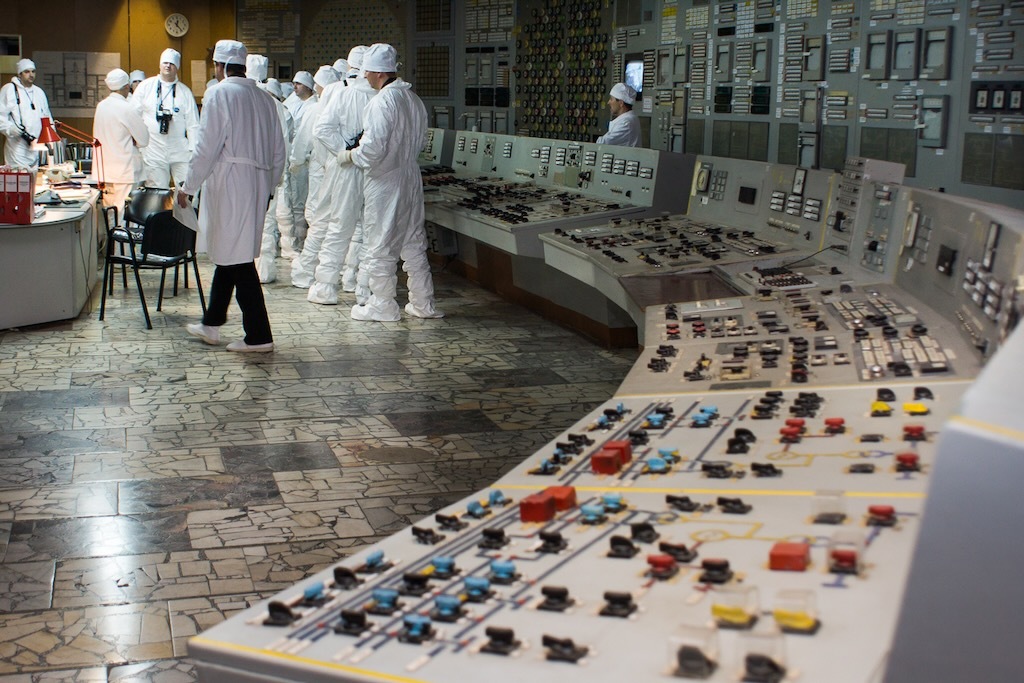

Общий вид блочного щита управления

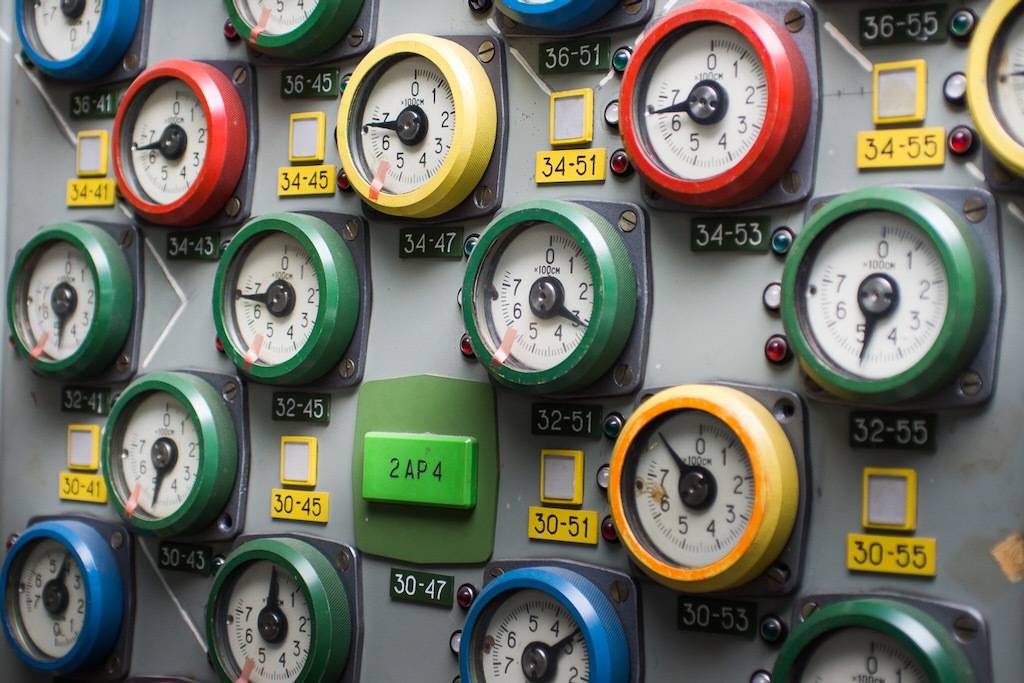

Крупный план сельсинов. Каждый прибор показывал глубину погружения в активную зону одного из 211 (на второй очереди ЧАЭС - 3 и 4 блоки) или 179 (на первой - 1 и 2 блоки) стержней СУЗ

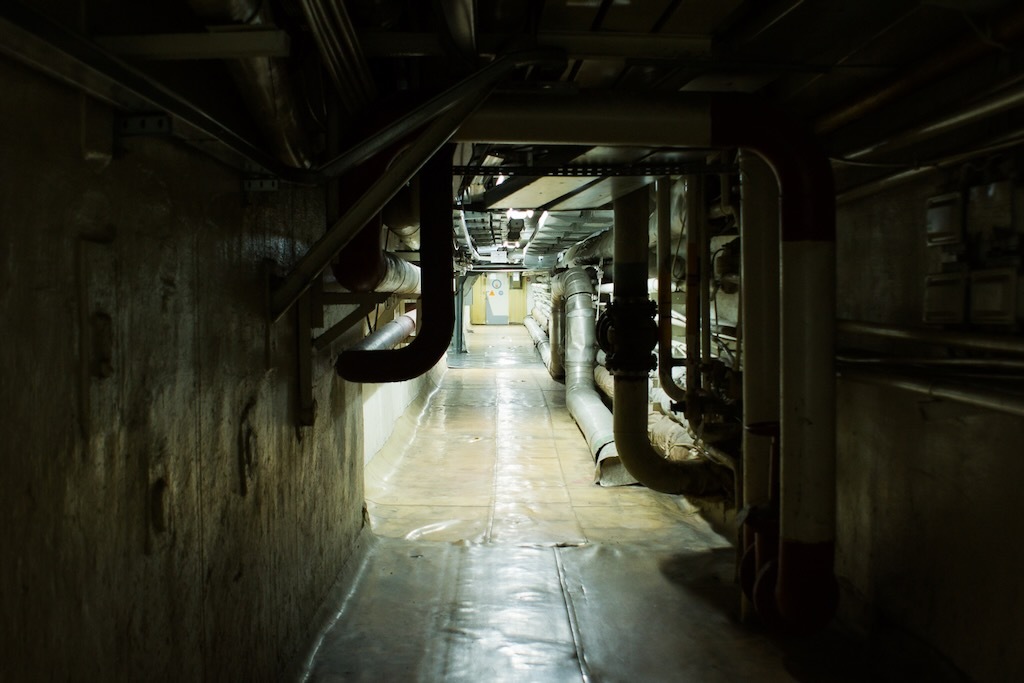

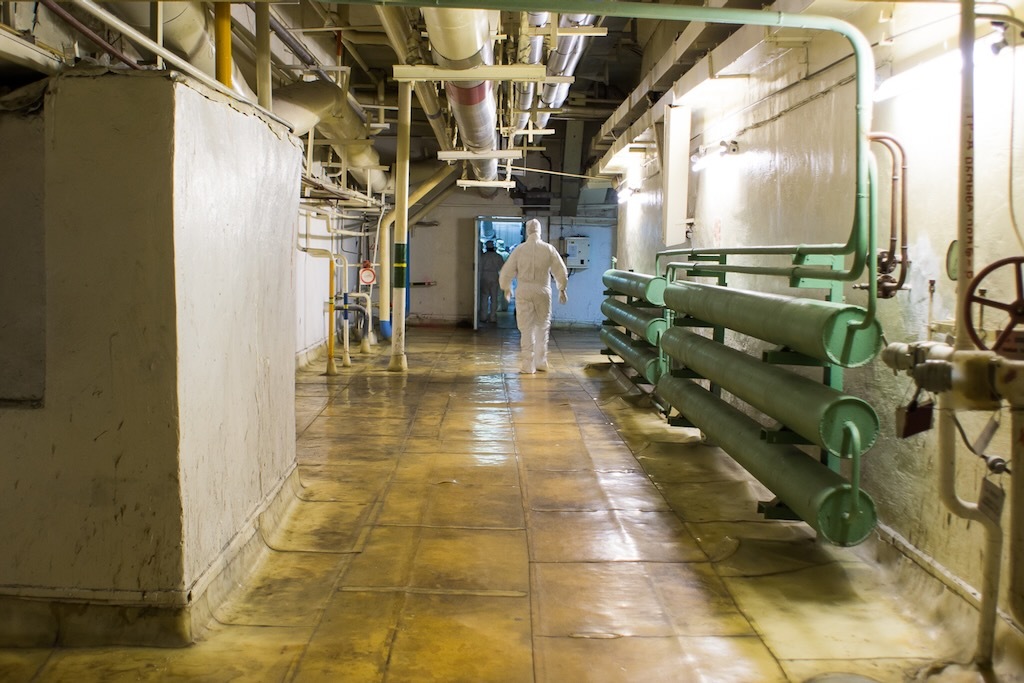

Катакомбы ЧАЭС на пути к зоне ГЦН

Мемориал оператору ГЦН Валерию Ходемчуку у стены, разделяющей третий и четвертый блоки. Ходемчук стал первым человеком, погибшим в результате аварии, его тело так и не было найдено

Еще немного катакомб

ГЦН - главные циркуляционные насосы, которые обеспечивают циркуляцию теплоносителя в реакторе. Мощность каждого из них 4.3 МВт, а всего их восемь (одновременно в работе как правило меньше)

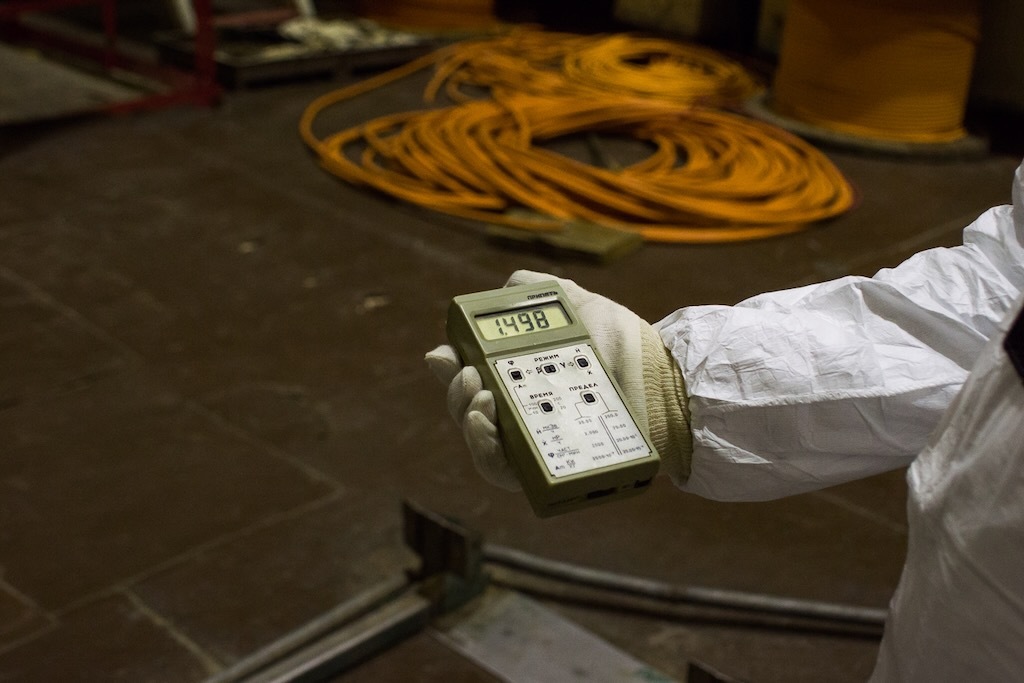

Место достаточно грязное - фон здесь примерно в 100 раз превышает естественный

Запланированный поход в машинный зал был отменен из-за непогоды: из-за мокрого снега существовала угроза обрушения некоторых конструкций, и опасения не были напрасными: обрушение таки случилось, буквально на следующий день.
