Один из способов ремонта наушников

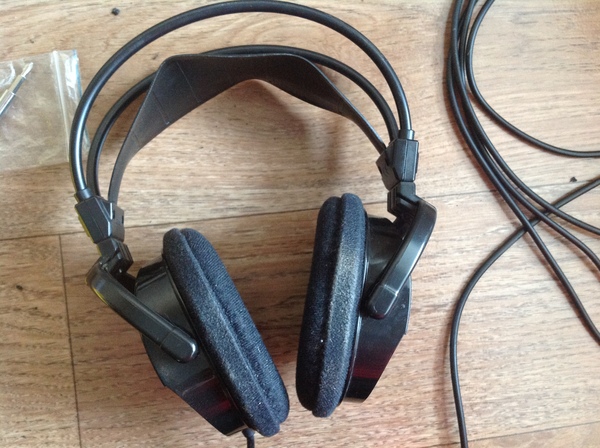

Привет, Пикабу. Тут время от времени проскакивают посты про ремонт разной техники, решил внести свою лепту. Сегодня будем ремонтировать наушники от фирмы Pioneer, которым неловким движением оторвали ухо:
Сама подвижная конструкция уха представляет из себя формованную пластмассовую деталь-втулку, к которой через отверстие в креплении держателя уха привинчено саморезом само ухо. Вот именно эта втулка и отломилась. Надпись "china", кстати, символизирует.
Развинчиваем все на составные части. На фото отломанная пластмассовая втулка, саморез, которым ухо к ней прикручивается и шайба-проставка.
А вот и дужка в разобранном виде, состоит из двух половинок, которые соединены двумя же мелкими саморезами:
Вот так все выглядит в собранном виде, без втулки, половинки крепления дужки просто сложены:
Поскольку всякие там клеи-изоленты и прочие ненадежные вещи - не наш метод, будем решать проблему радикально. А используем мы для этого такую замечательную маленькую латунную штуку, которая называется "стойка для печатных плат, круглая, 10 мм", и которая продается практически в любом радиомагазине. Внутри нее резьба М3. Как видно из фото, эта стойка чуть длиннее отломанной детали, я ее просто подпилил до нужной дины, фото, к сожалению, не сделал, но додумать несложно.
Ну что, будем устанавливать протез на место. А поможет нам в этом бормашинка с нужной насадкой (на самом деле, хватит и напильника, и дрели, и просто ножа, кто во что горазд).
Все, что нужно сделать - аккуратно высверлить лишние обломки пластмассы в том месте, где была родная втулка. Складываем половинки крепления дужки вместе - и вперед. Вот что у меня получилось:
Из запасов берем любой подходящий винт с резьбой М3 и шайбу (ну, в моем случае шайба уже интегрированна в винт, но не суть).
Можно собирать обратно.
Вот такая вот конструкция получилась в итоге:
Берем из загашников еще один винтик на М3, надеваем на него родную шайбу...
...вставляем ухо в дужку и закручиваем всё как было:
Ну вот, собственно, и результат - абсолютно рабочие наушники, если не знать, что они ремонтировались, никогда не заметишь. И прочность конструкции явно не уступает оригиналу. При желании можно залить эпоксидкой внутри крепления дужки, но это, как показала практика, не обязательно (я уже делал такие же уши полгода назад, полёт нормальный). Если понравилось - время от времени буду выкладывать похожие посты.
З.Ы. Я работаю не в сервисе, просто поддерживаю в нашем офисе технику в рабочем состоянии. Но сервисное прошлое есть :)
