Доброго всем здравия и времени суток. Предлагаю к рассмотрению своё изделие, выполненное с заявкой на языческий стиль. И пусть вас не смущает определение «языческий», в христианстве и других религиях изображения небесных светил так же присутствуют, только появились они намного раньше нынешних религий.

Начну с того, что одна моя знакомая намекнула, что хотела бы получить в подарок на предстоящее новоселье настенные часы, и желательно какие-нибудь оригинальные. Почти сразу родилась идея оформить часовой механизм в виде объединённых солнца и луны. Такие изображения встречаются практически у всех народов мира и имеют сакральный смысл. В верованиях древних славян Солнце олицетворяло мужскую энергетику, а его ночная спутница-Луна — женскую. Сразу два светила, заключенные в круг, символизировали бесконечность мира, обновление и гармонию. К тому же такое изображение является оберегом домашнего очага и талисманом для обитателей. Но давайте не будем вдаваться в философию, а будем рассматривать изделие просто как красивую вещь, которую можно сделать своими собственными руками.

Итак, сначала выбираем понравившуюся картинку (желательно в векторном формате, чтобы рисунок при увеличении не распадался на пиксели), и распечатываем на принтере в нужном нам размере, возможно даже на нескольких листах в виде постера.

В качестве материала для корпуса был выбран пеноплэкс 20 и 30 мм. толщины (обрезки) из за легкости его обработки и достаточной прочности.

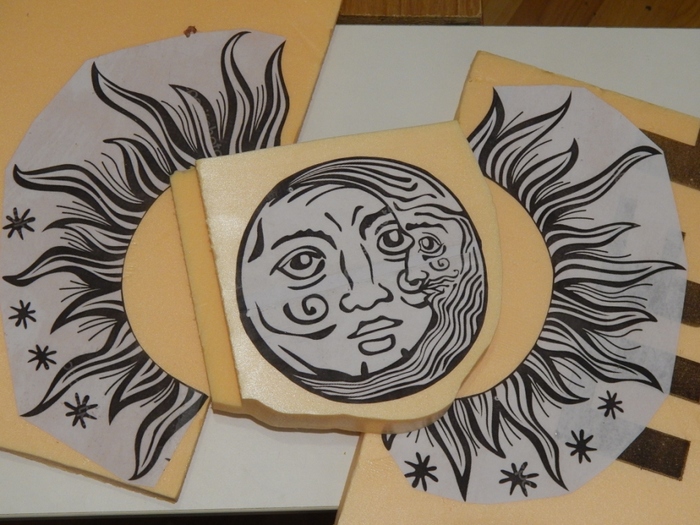

Выбранный, распечатанный и склеенный рисунок разрезаем, делим его на части- лимб с солнцем и луной и «корону», которую для экономии материала (а если точнее- чтобы выбрать подходящие обрезки) делим по лучам на приблизительно равные части.

Лимб солнца наклеиваем на пеноплэкс 30-ти миллиметровой толщины, лучи «короны»- на 20 мм.

Вырезаем по контуру при помощи терморезака, в крайнем случае можно и ручным лобзиком вырезать. Острым ножом вырезаем все чёрные элементы рисунка. Резать нужно под некоторым углом к горизонтали (примерно 45°), чтобы получить «канавки».

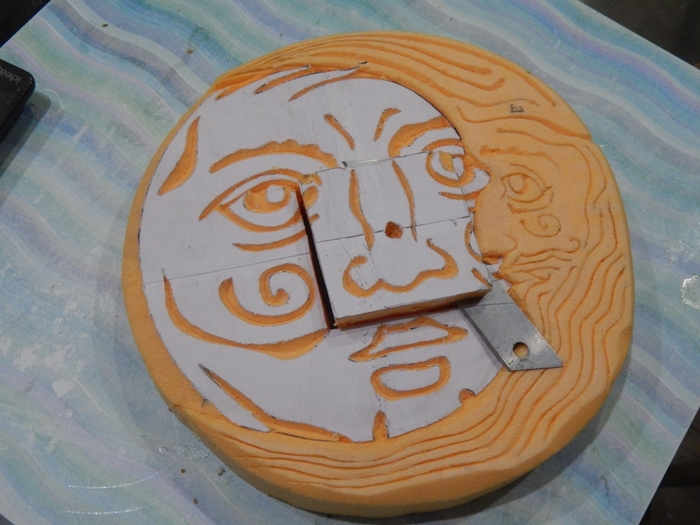

Чтобы вставить часовой механизм в корпус, просто вырезаем канцелярским ножом целиком квадрат из почти готового изделия.

В прошлый раз, при изготовлении аналогичных часов, я намучился с выборкой этой ниши, поэтому решил несколько упростить процесс. От вырезанного фрагмента отрезаем лицевую часть нужной толщины (4-5 мм, в зависимости от величины крепёжной втулки механизма часов). Нужную толщину при необходимости можно подогнать на наждачной бумаге.

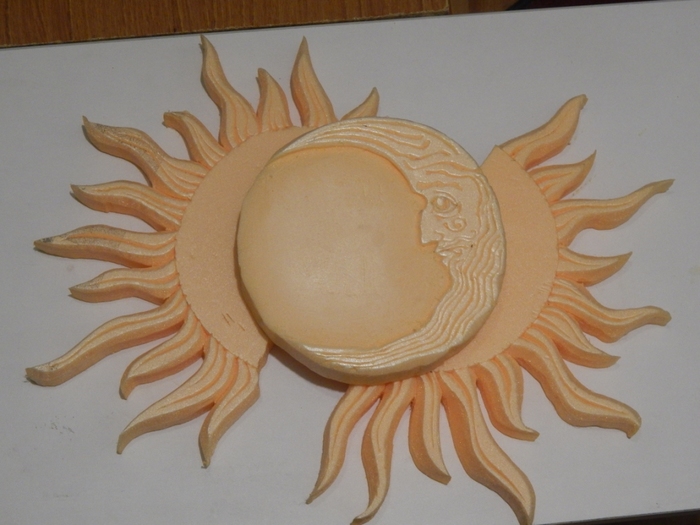

Вклеиваем фрагмент на своё место клеем для потолочной плитки (использовать клеи, содержащие ацетон и т.п. категорически нельзя- даже пары растворят пенопласт и испортят изделие). Клей лучше наносить на внутреннюю поверхность выемки, чтобы излишки не вылезали на лицевую сторону и не создавали проблем с их удалением (проверено на своём опыте).

Для создания имитации чеканки нужно немного уменьшить вырезанные углубления, которые заполняем акриловой шпаклёвкой. Чтобы уж совсем не сравнять их с поверхностью, излишки шпаклёвки удаляем влажной губкой (на худой конец пальцами). Рисунок должен получиться как бы выдавленным. К тому же шпаклёвка заполнит поры пенопласта.

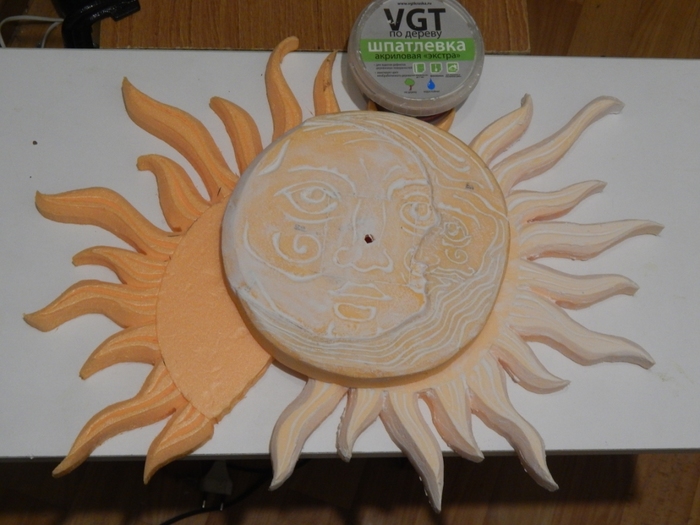

После того, как шпаклёвка высохла, обрабатываем поверхность изделия наждачной бумагой. Торцы лучей «короны», куда проблематично подлезть, я обрабатывал полоской наждачки, установленной вместо пилки в ручной лобзик.

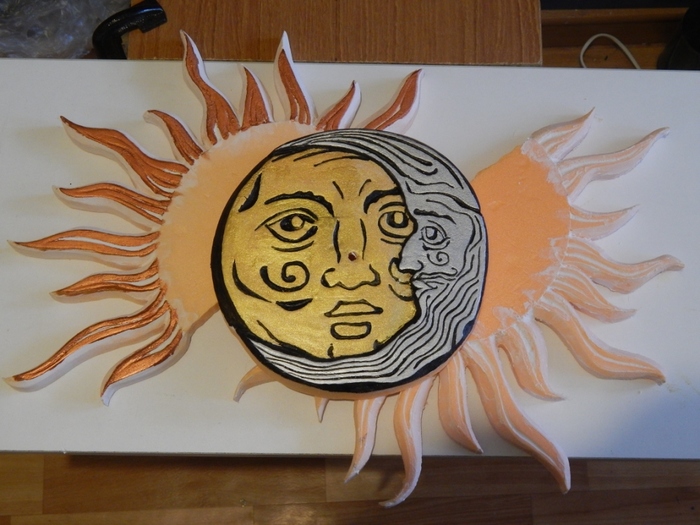

Раскрашиваем лимб акриловыми красками. Солнце, естественно, красим «под золото», полумесяц- «под серебро». Лучам «короны» достаётся медная окраска. Углубления рисунка, а так же скосы и торцы корпуса для контраста выполняем чёрным цветом.

«Корону» окончательно вырезаем (внутреннюю часть) после полной покраски, непосредственно перед приклеиванием, чтобы не поломать тонкие перемычки между лучами. Приклеиваем «корону» так же клеем для потолочной плитки.

Циферблат было решено сделать виде зодиакального круга, раз уж сами часы выполнены в астрологически- мистической теме, то простые цифры здесь как-то неуместны. После поисков в интернете была выбрана пара приемлемых вариантов символов знаков зодиака, которые были приведены до нужных размеров и распечатаны на принтере.

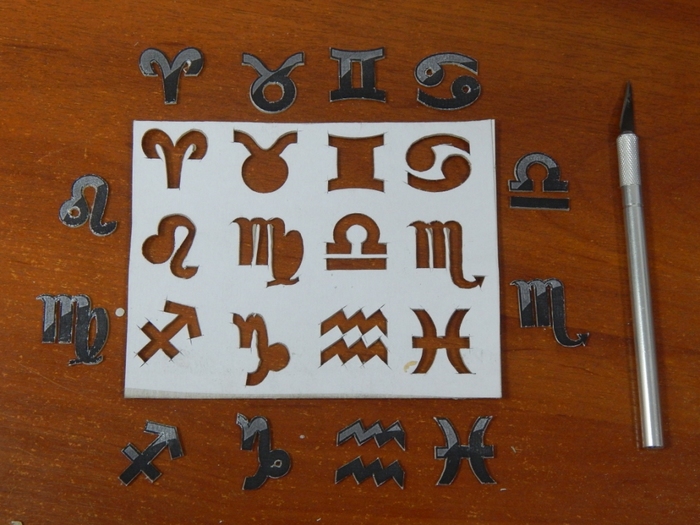

Процедуру наклеивания бумаги на картон и последующее вырезание символов расписывать, я думаю, не имеет смысла, отмечу только, что вырезать нужно ножом, а не ножницами, чтобы не покоробить знаки и не расщепить картон. В итоге получаем двенадцать вот таких символов:

Зодиакальные символы было решено приподнять над лучами «короны», а не просто приклеивать на них. Во первых, это создаёт эффект «воздушности», знаки как бы висят в воздухе, а во вторых количество лучей не совпадает с количеством знаков, которые в таком случае могли просто оказаться в промежутке между лучами. Для выполнения этой задачи значки приклеены к шпилькам, сделанным из стальной миллиметровой проволоки, используемой в гофрированной трубе ПВХ в качестве зонда.

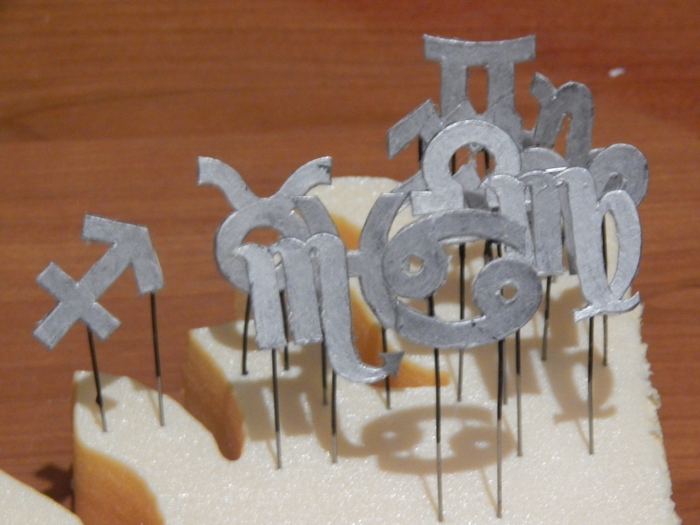

Наклеенные знаки, а точнее приклеенные к ним шпильки изгибаем под небольшим углом ( примерно 30°) для установки на лимбе. Для «маскировки» видимые части шпилек красим в чёрный цвет, а знаки "серебрянкой".

Стрелки часов пришлось тоже делать «свои», мало того, ещё и цвет подбирать. Стандартные «фельдиперсовые» стрелки не подошли по нескольким причинам: во первых окраской- чёрные терялись в рисунке, а золотистые на фоне солнца, во вторых размером- оказались маловаты. Даже окрашенные в красный цвет ажурные стрелки разглядеть было проблематично, поэтому решено было сделать «хреново, но по своему», стрелки опять же на космическо- астрологическую тему. А именно: часовую в виде рисунка кометы (были сомнения, как отразится изогнутость стрелки на чтение значения), ну а минутную просто со звёздочкой на конце.

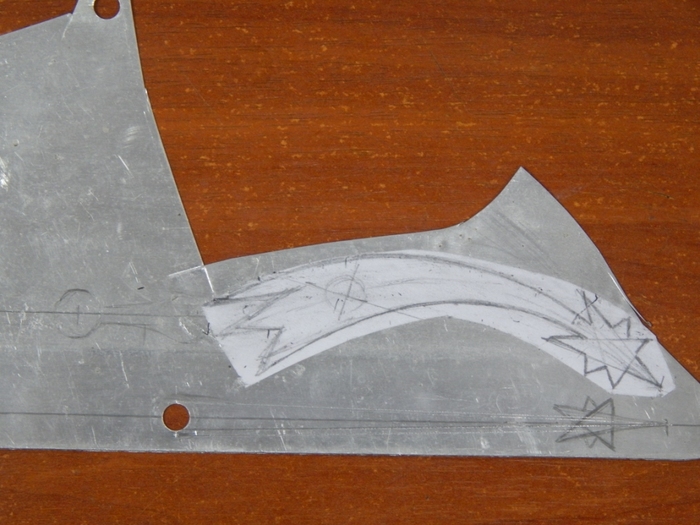

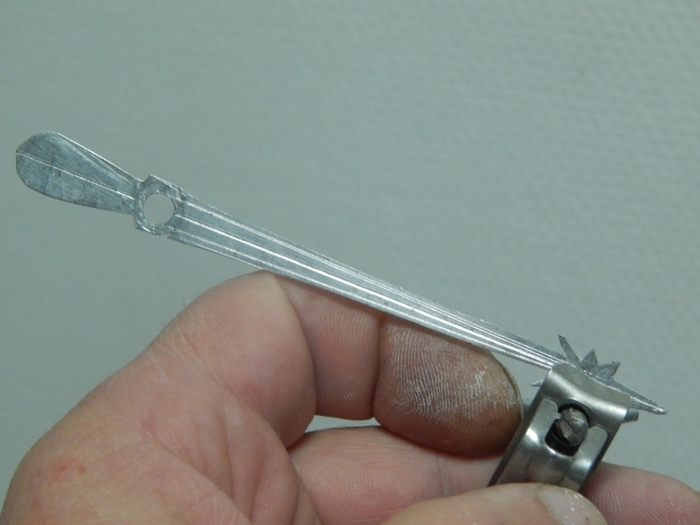

Изготовлены стрелки из листового алюминия, взятого из отражателя умершего светодиодного прожектора. Рисунок наклеивается, или чертится непосредственно на заготовке. Вырезаются стрелки с небольшим припуском обычными маникюрными ножницами, рихтуются элементарно- достаточно положить на ровную поверхность и прокатить по ним с нажимом круглым карандашом (или другим ровным круглым предметом). Окончательную обработку производим надфилями в ручных тисочках.

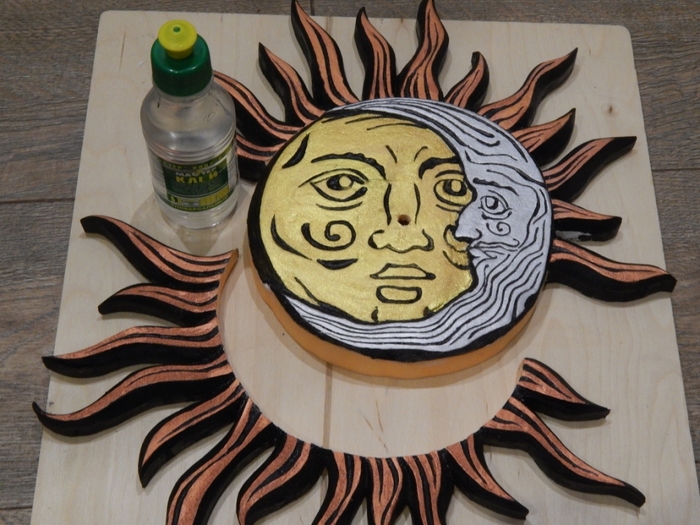

Теперь осталось собрать наши заготовки в единое целое. В вырезанную нишу корпуса вклеиваем часовой механизм.

Устанавливаем стрелки и зазор между ними, при необходимости немного подгибаем, чтобы не цеплялись друг за друга.

Расставляем знаки зодиака по своим, отведённым в одноимённом круге, местам. Я не стал делить и расчерчивать лимб на ровные двенадцать частей, просто установил стрелки и устанавливал знаки по их показаниям.

Чтобы легче было вставлять шпильки на свои места, после предварительной намётки точек установки, прокалываем пенопласт заточенной проволокой, из которой изготовлялись шпильки. Проколы делаются, как уже говорилось, под некоторым углом.

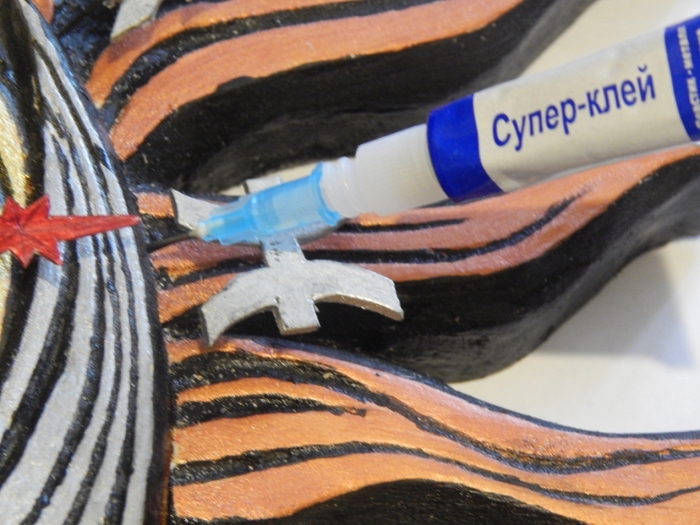

Для окончательного закрепления значков (да, в процессе подгонки уровня установки, подгибания усиков шпилек и неоднократного вставления- вынимания отверстия, мягко говоря, расширились) делаем инъекцию цианакрилатным клеем. Я не зря употребил слово «инъекция», клей буквально впрыскивается в место установки шпильки с помощью медицинской иглы, надетой на носик тюбика (подходит практически идеально, правда носик надо немного укоротить).  После такой процедуры шпильки намертво закреплены в пенопласте, и выдрать их оттуда можно только «с мясом».

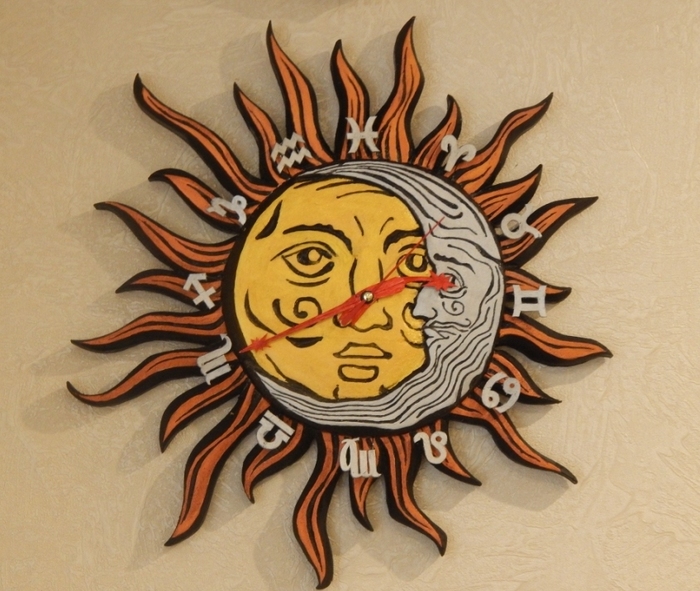

На этом сборка завершена. Вот такие симпатичные часики у меня получились.

Жена уже не хочет их отдавать (успокоил, что ещё сделаю). Надеюсь, что моё изделие вам тоже понравилось.

"И снова здгавствуйте", на этот раз хочу предложить вашему вниманию ещё один сувенир к мужскому празднику. И снова из разряда «дембельских» поделок, так что «продолжаем разговор». Делался такой рог из телетайпной ленты, которой у нас не было, но я видел готовое изделие и мне рассказывали технологию его изготовления, так что если что-то сделано неправильно, то отнесите это к разряду «хреново, но по моему».

Итак приступим. За неимением телетайпной ленты просто возьмём листы бумаги формата А4, и нарежем 10 мм. ленточки, которые начинаем скручивать в конус, постепенно приклеивая новые.

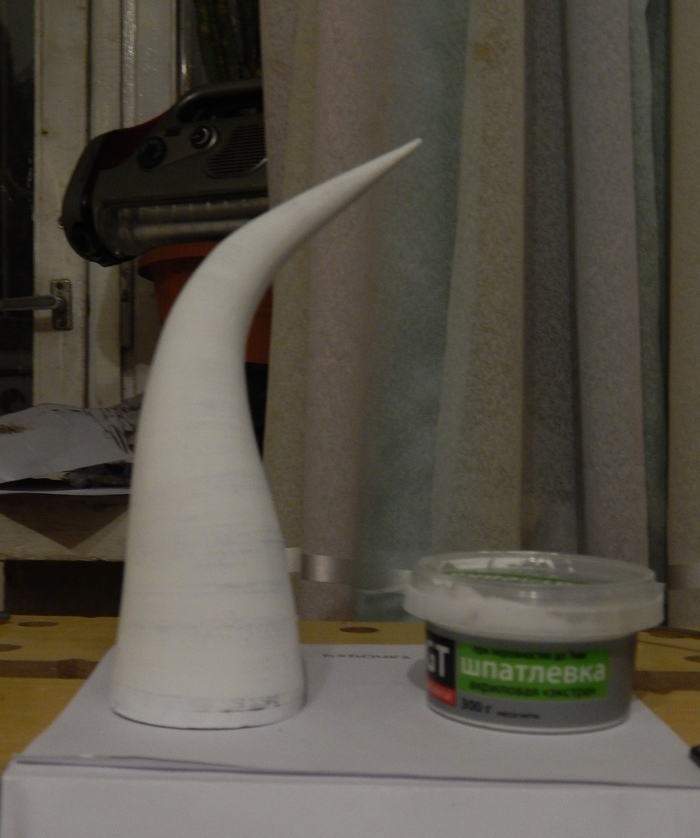

После того, как конус достигнет нужных размеров, формируем изгибы рога. Для закрепления формы наливаем внутрь изделия клей ПВА, ополаскиваем им внутреннюю поверхность, после чего сливаем остатки клея. Наружную поверхность покрываем акриловой шпаклёвкой.

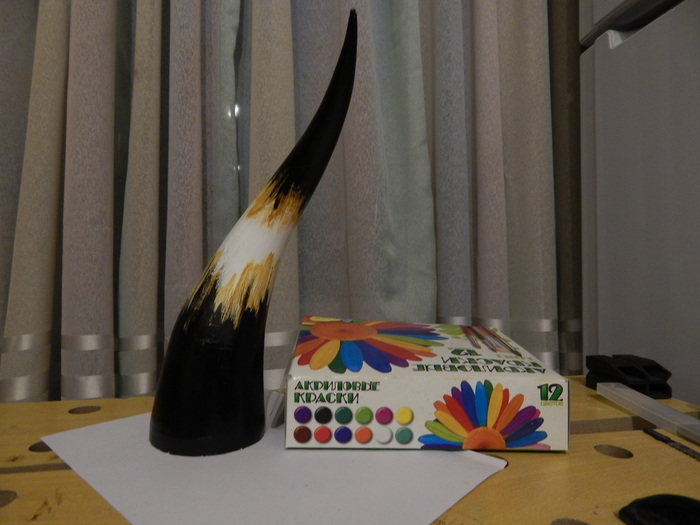

Выравниваем поверхность изделия наждачной бумагой, а затем красим его в меру своей фантазии. Тот, что я видел, был просто чёрным, я попробовал придать ему «роговый» рисунок.

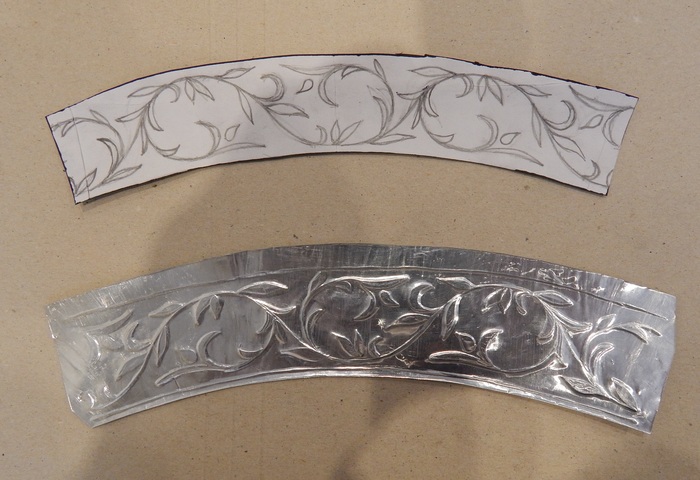

Окантовка сделана из толстой фольги, на которой шариковой ручкой выдавлен рисунок и приклеена на клей «Момент».

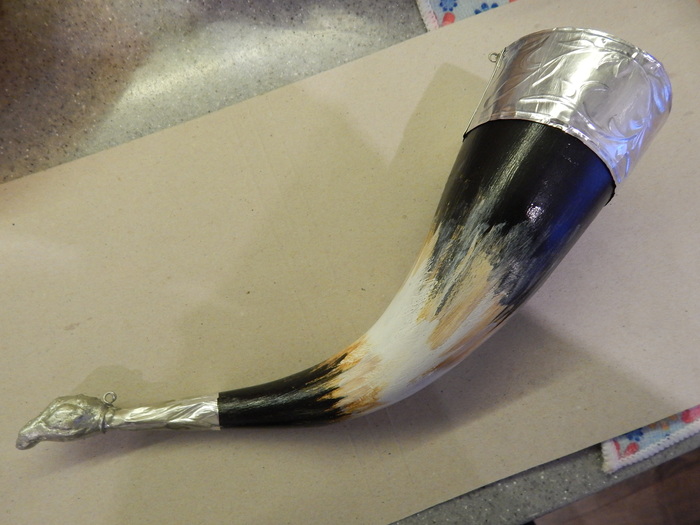

Наконечник вылеплен из «холодной сварки» и окрашен «серебрянкой», в наконечник и окантовку вставлены колечки для крепления «цэпочки».3726

Ну и в завершении для сведения- в полученную ёмкость у меня входит около 300 мл. сухого вина.

Доброго времени суток всем. В канун мужского праздника хочу предложить вашему вниманию одну из поделок, которую можно назвать «приветом из прошлого». Такие кружки делались «на дембель» в далёких 80-х, и сейчас я хочу вспомнить, как это было.

Технология немного изменена, так как жестяные банки тогда мы видели только в иностранных фильмах, делали из стеклянных бутылок, которые всегда были под рукой. В остальном всё делалось как-то так:

Покупалось два десятка деревянных прищепок, которые разбирались на составляющие. Далее следовали такие манипуляции: некоторые (2-я и 3-я) из-за лени пропускались.

Бутылка 0,5 обрезалась одним из способов (нихром, нитка в керосине), обклеивалась тканью и разрезанными прищепками. У меня вместо бутылки использована жестяная банка.

Ручка для такой кружки- это отдельная песня, здесь буйство дембельской фантазии не имело границ. Не хочу описывать даже часть из этих шедевров, остановлюсь на самом на мой взгляд простом и нейтральном. Материалом обычно служила доска- двадцатка лиственных пород дерева.

Всё это дело собиралось воедино, обрабатывалось наждачкой и обжигалось на газовой плите.

Пространство между разрезанными прищепками заполнялось так же в соответствии с причудами дембелей. В основном это были открытки, обрамлённые углём из противогаза или битым стеклом от цветных бутылок (бутылка нагревалась в костре и опускалась в воду, получалась довольно равномерная стеклянная крошка). В своём изделии я использовал джутовый шпагат, и наклеил скелет рыбы вместо пошлых открыток.

В завершении всё изделие покрывалось толстым слоем лака.

Продолжаем разговор.Приступаем к изготовлению кронштейна. Если кронштейн не нужен (крепление фонаря планируется к потолку), или предполагается использование готового (из магазина фикс-прайс для подвески кашпо подойдёт), то эту часть моего опуса можно пропустить.

Так как толщина жести консервной банки всего 0,25мм., жесткости её для кронштейна явно не хватит. По этому поступаем радикальным образом- отчерчиваем полосу шириной 10мм., складываем по отметке втрое и проглаживаем деревянной ручкой молотка, затем отрезаем получившуюся полосу.

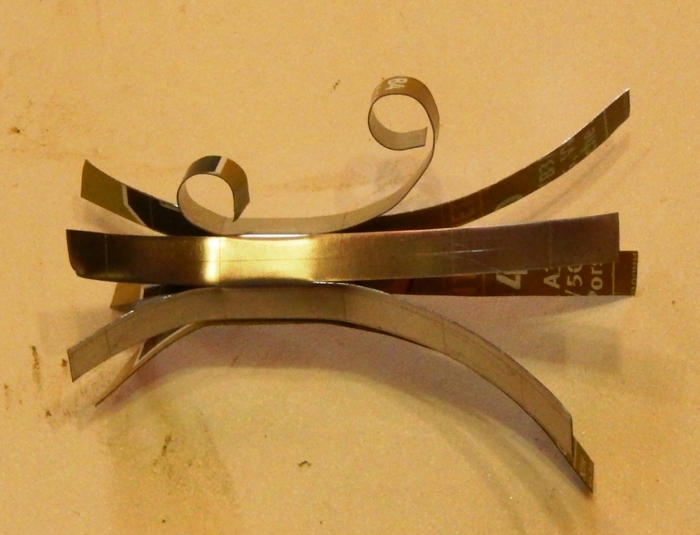

Гнём из полученных полос волюты.

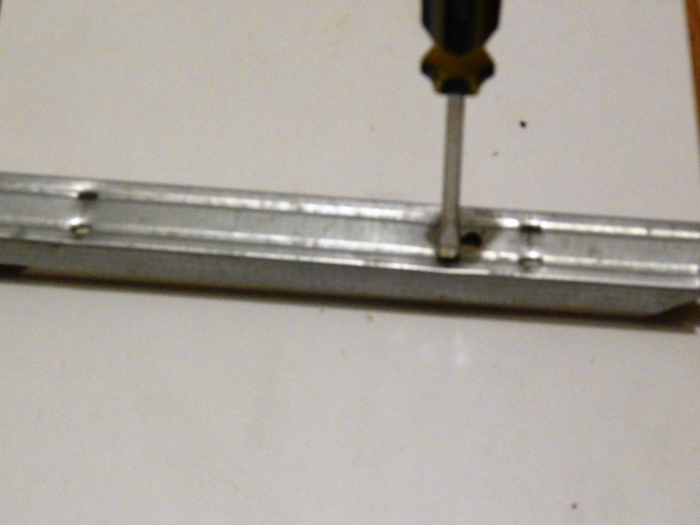

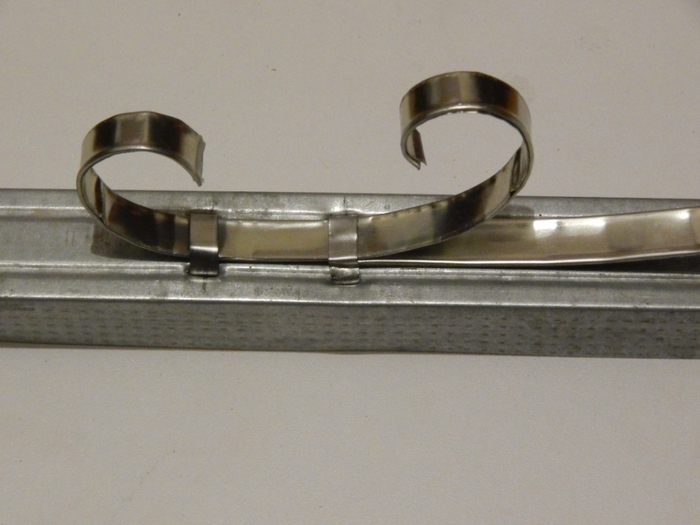

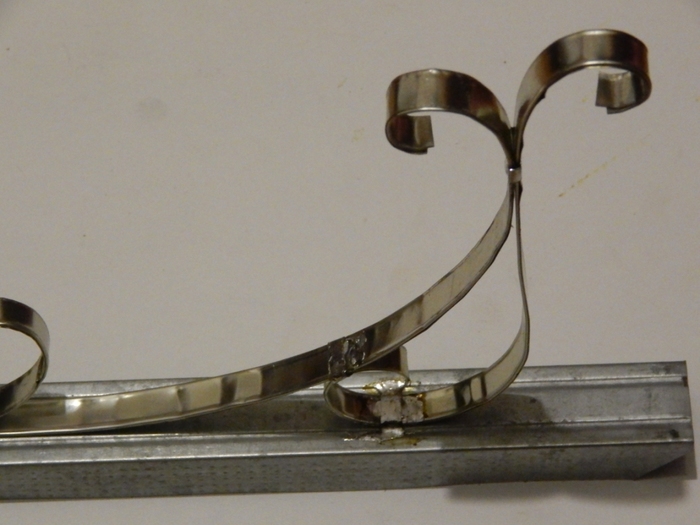

Собирать кронштейн будем на отрезке строительного П-образного профиля с шириной полки 25мм. уже имеющем какой-то рисунок. На деревянном бруске отвёрткой пробиваем отверстия в местах крепления волют.

полосками жести крепим волюты к стойке и скрепляем между собой.

а затем пропаиваем места соединений.

Далее места пайки промываем ацетоном, чтобы смыть флюс и напильником или надфилем стачиваем излишки припоя. На этом «железные» дела заканчиваются, приступаем к покраске, технологию которой объяснять считаю излишним, просто берём и красим на свежем воздухе.

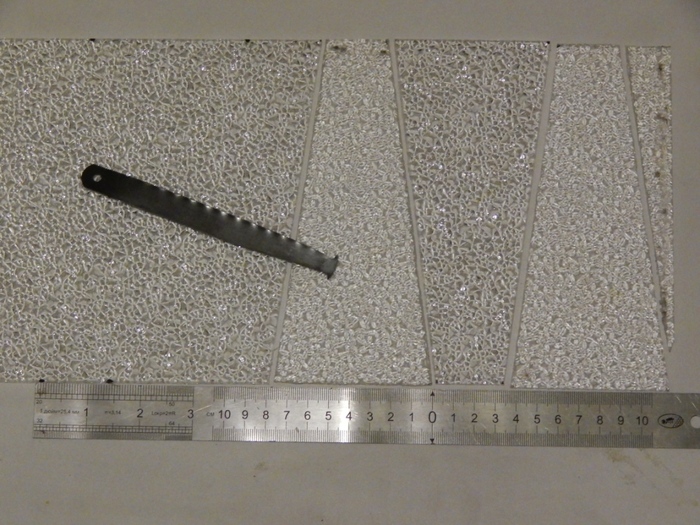

Теперь займёмся остеклением. Отрезаем от листа рифлёного оргстекла (я взял от потолочного светильника «Армстронг») полосу шириной равной высоте фонаря. Затем размечаем 6 трапеций, уменьшив размер оснований на 3мм.( чтобы стекло лежало в окне свободно) и отрезаем их. Если нет рифлёного стекла, то вполне можно обойтись прозрачным, обработав его наждачной бумагой.

Стёкла вклеиваем прозрачным силиконовым герметиком, нанося его на края в виде валика.

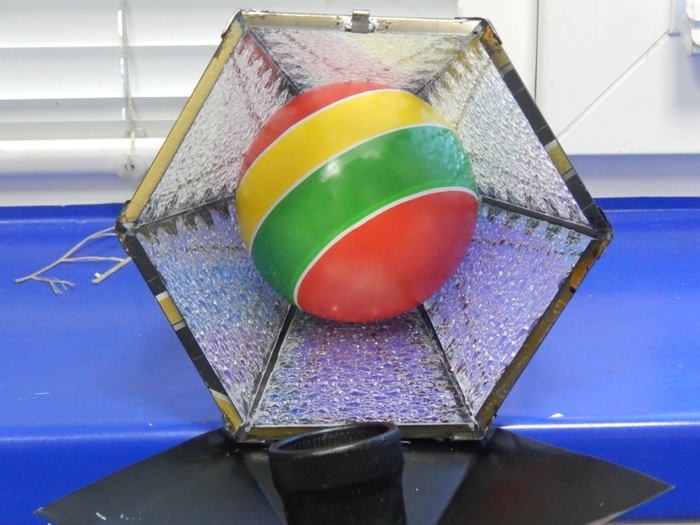

В качестве распорки для прижатия стёкол до высыхания герметика я использовал детский мячик диаметром 10 см.

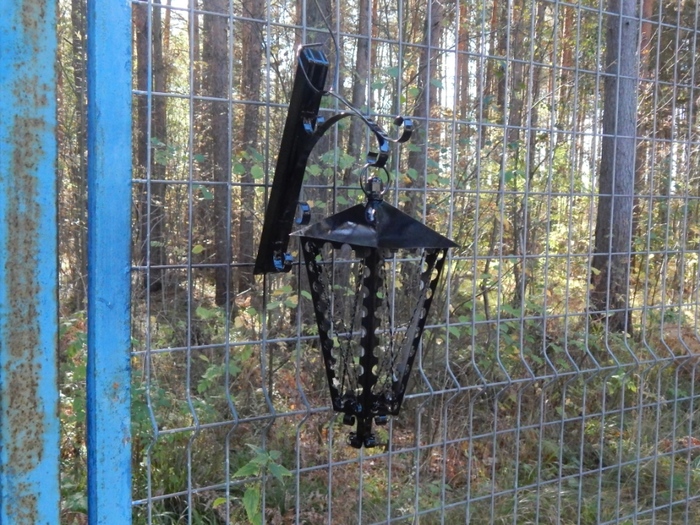

Ну вот пожалуй и всё, в готовом виде включенный фонарь выглядит так:

Приветствую всех любителей мастерить своими собственными руками ! В этой статье я хочу рассказать и показать, как из хлама сделать симпатичную вещь, которая послужит украшением интерьера дома или экстерьера дачи (можно и наоборот). Приготовьтесь, букваф и фотаф будет много. Я конечно понимаю, что краткость сестра таланта, но есть и другая поговорка- из песни слов не выкинешь, поэтому описываю весь процесс без сокращений.В один пост вся информация не влазит, посему буду выдавать её частями.

Для изготовления ретро фонаря нам понадобится жесть из консервных банок, желательно большего размера, и желательно не рифлёных. Основным инструментом у нас будут ножницы по металлу, хотя жесть можно резать и простыми канцелярскими.

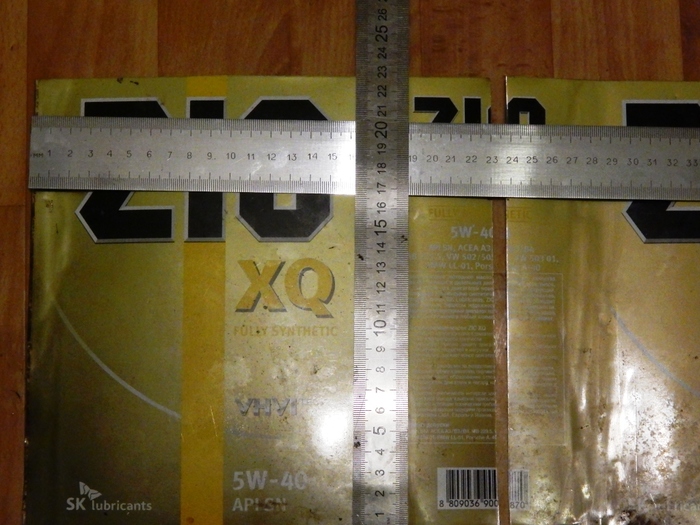

Итак, первым делом нужно заготовить материал. Ножницами по металлу у консервных банок отрезаем замковые соединения и разрезаем банку по образующей. Так мы получаем лист белой жести с относительно ровными краями.

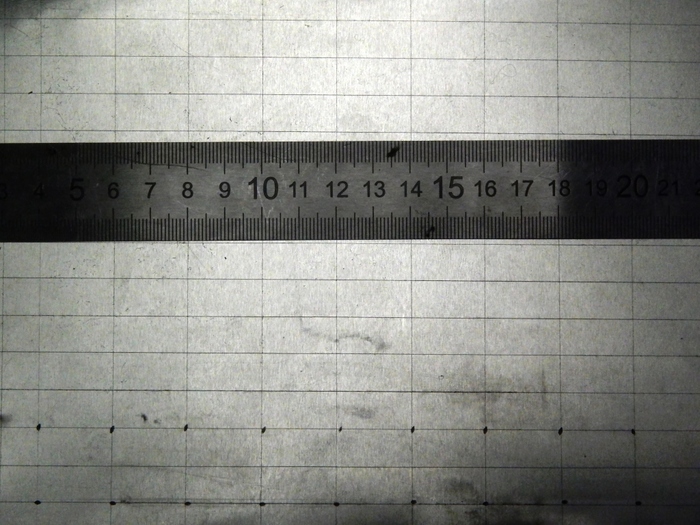

Далее приступаем к разметке нашего фонаря. Для начала нужно определиться с размерами крышки, отталкиваясь от её размеров и будет проектироваться весь фонарь.

У меня получился квадрат со стороной 230мм., следовательно в него вписывается круг радиусом 115мм. Фонарь у нас будет шестигранный, значит размер стороны верхней части не должен превышать 95-100мм., а из-за планируемого рисунка будет ещё меньше.

Размечаем детали корпуса фонаря. Нам нужно сделать по шесть штук боковых, верхних и нижних деталей. Расчерчиваем оставшийся (или новый) кусок жести на прямоугольники 20х10мм (там где 10мм. – обозначается линия сгиба)

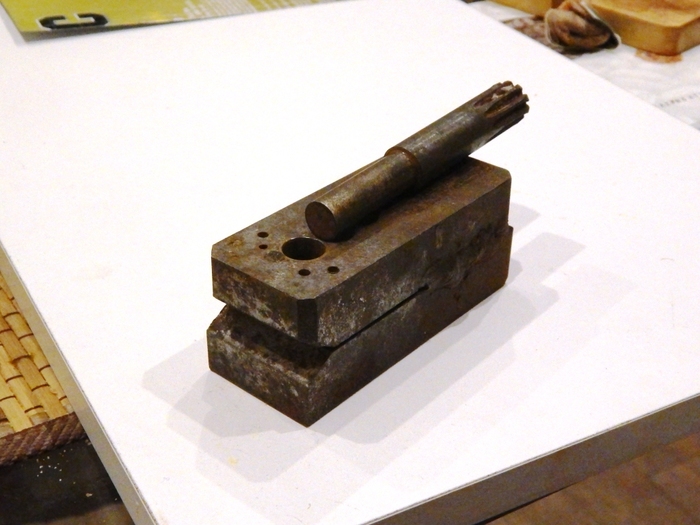

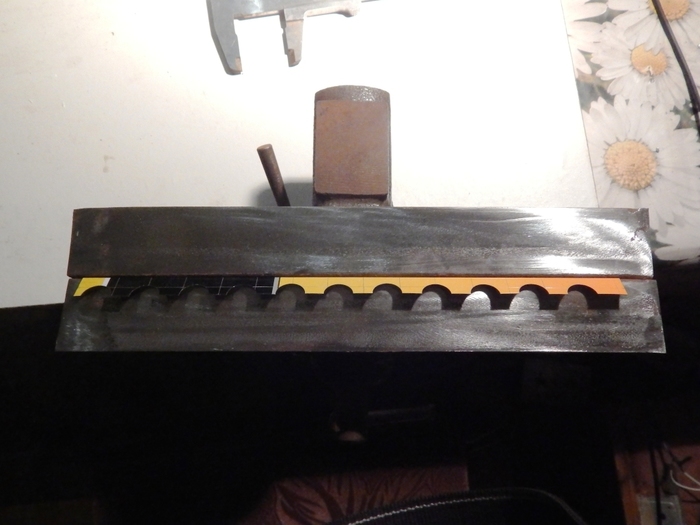

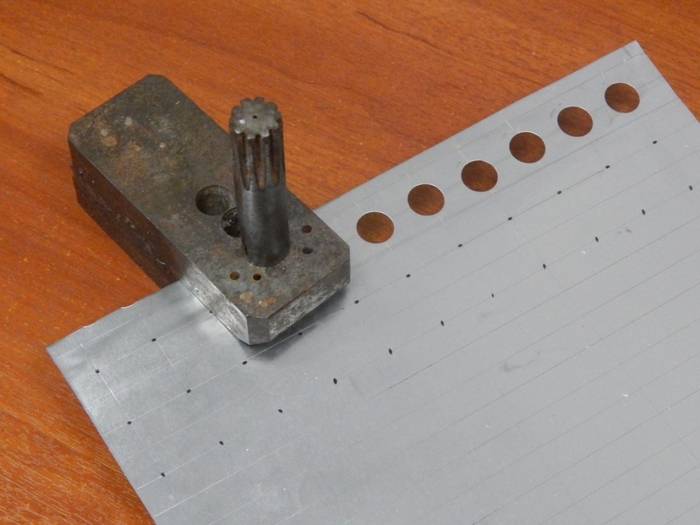

А теперь небольшое отступление. Для побивки отверстий я использовал небольшое приспособление, которое сейчас могли бы назвать «невероятно крутым» или что-то в этом роде.

Сделано оно было лет двадцать назад, для изготовления «пятачков» ø12мм. чтобы прибивать плёнку на теплице, из двух стальных брусков, сваренных между собой через миллиметровую прокладку. Затем было просверлено отверстие под пробойник, вот и всё. Так вот, этой приспособой по разметке пробиваем ряд отверстий,

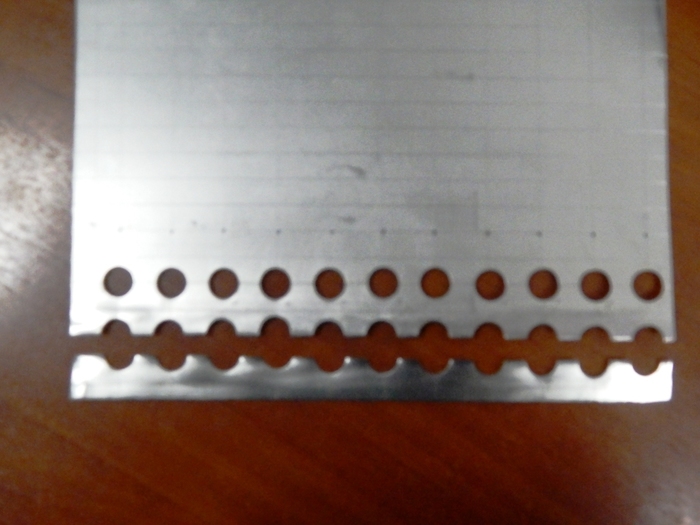

а затем отрезаем полоску по линии центров отверстий (линия между отверстиями- это линия сгиба).

Для тех, кто ради одного фонаря не собирается делать приспособление, могу предложить другие варианты изготовления рисунка: 1- вырубить небольшим зубилом трапециевидные вырезы вместо полукруглых, 2- ножницами сделать треугольные вырезы. В обоих случаях нужно сначала нужно будет отрезать размеченную полосу, да и сама разметка немного изменится.

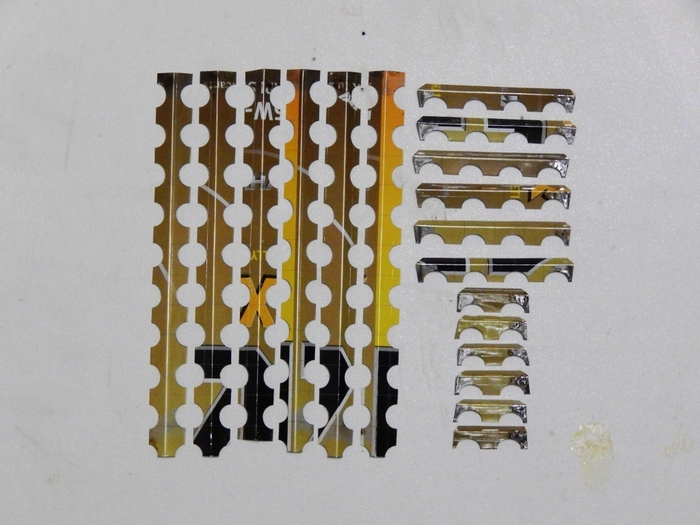

В результате у нас должны получиться вот такие полоски:

Шесть с двухсторонней и четыре с односторонней пробивкой.

Сгибаем заготовки при помощи «ещё более крутого приспособления», состоящего из тисков и двух отрезков 25-го уголка.

Выставляем по линии сгиба и деревянным бруском по всей плоскости гнём угол приблизительно 120° (неточности уйдут при сборке, но лучше немного уменьшить угол, при вклейке стёкол он сам разогнётся на нужную величину) у полосок с двухсторонними вырезами и 90° у односторонних.

Должны получиться вот такие заготовки:

Длину заготовок определяем по полуокружностям вырезов, чтобы в последующем они как бы составляли одно целое.

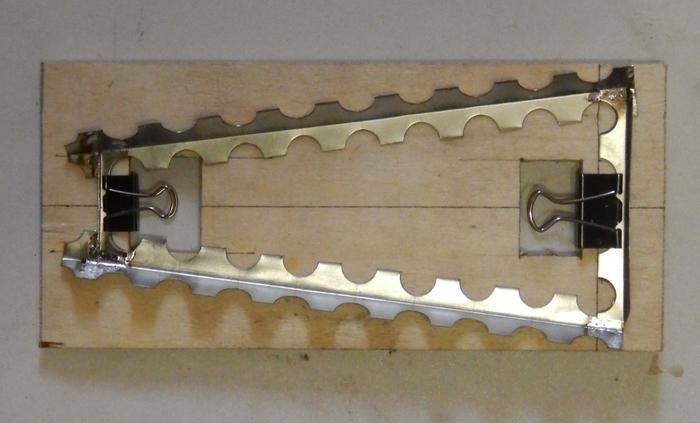

Боковые грани фонаря собираем с помощью «наикрутейшего приспособления» под названием шаблон.

Представляющий собой кусок фанеры с нанесёнными контурами, осевой и опорными точками, в котором ещё прорезаны окна для канцелярских зажимов (делается за 15 минут). Вставляем заготовки, корректируем по осям, по совпадению полуокружностей и спаиваем между собой.

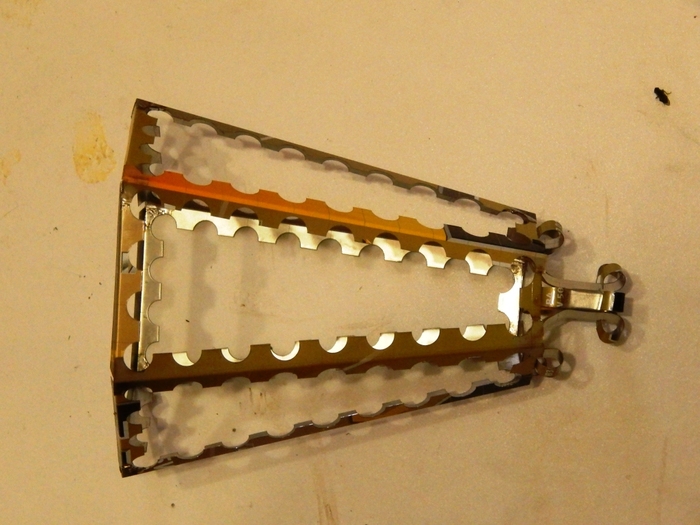

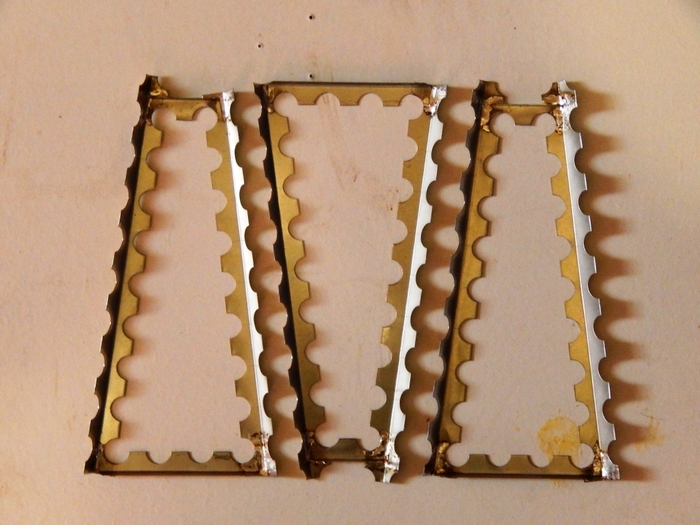

Сначала собираем три стенки-трапеции

Которые далее соединяются по тому же шаблону в единое целое.

Итак, корпус фонаря собран. Теперь займёмся его украшательством, чтобы фонарь не был похож на мусорное ведро. Из остатков жести вырезаем украшение, описание которого займёт больше времени и места чем просто увидеть его на фото.

И припаиваем его к нижней части фонаря.

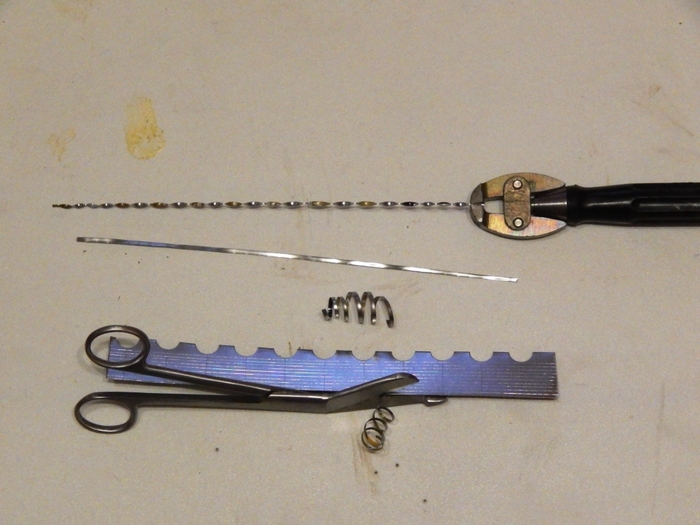

Нарезаем из жести полоски шириной 2мм. и длиной, большей длины диагонали трапеции боковой грани фонаря. Таких полосок нужно 12 штук. Выпрямляем, а затем скручиваем в штопор.

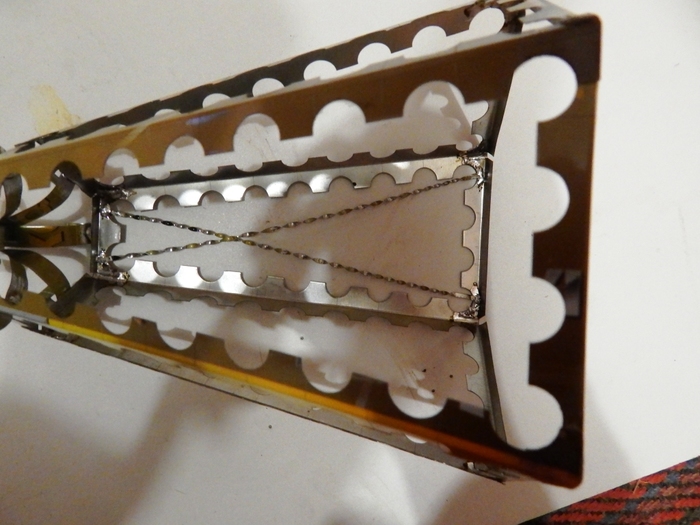

Припаиваем получившиеся витушки в диагонали трапеций фонаря

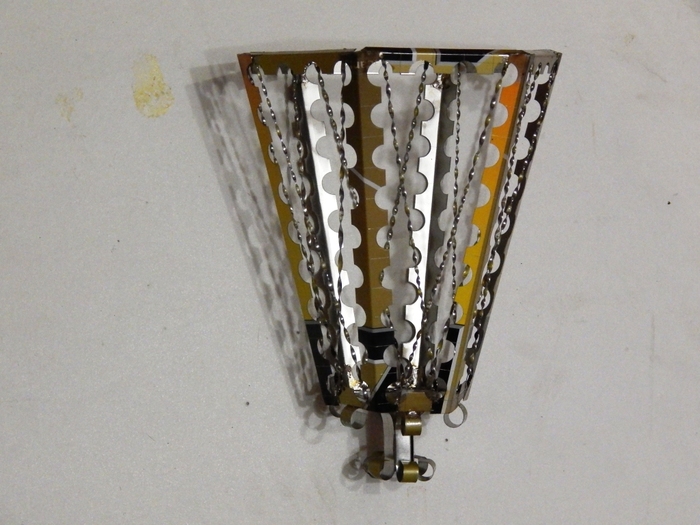

Вот теперь корпус принял свою окончательную форму.

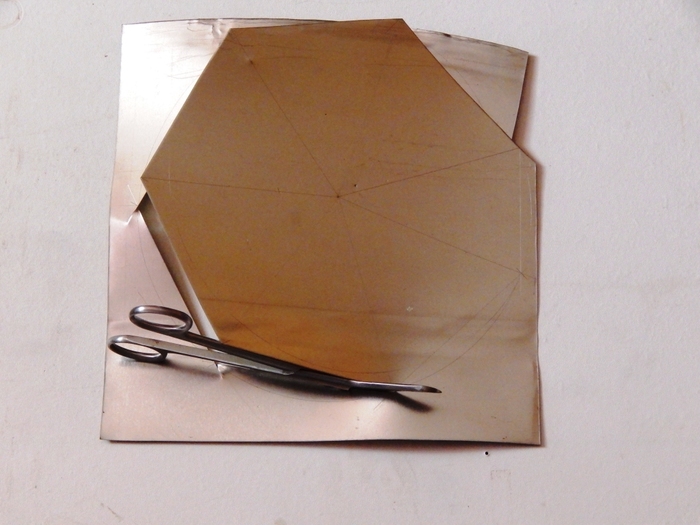

Теперь настала очередь развёртки крышки. Исходя из размера большего основания трапеции грани корпуса (у меня получилось 80мм) получаем радиус описанного круга. Чтобы построить развёртку шестигранной пирамиды, зададимся её высотой. Выбрав большую высоту получим крышу сторожевой башни, маленькую- крышку от кастрюли, тем более нам туда ещё патрон для лампочки крепить. Я выбрал высоту, равную 30мм. откуда получил длину ребра 85мм.(надеюсь теорему Пифагора не нужно приводить). На свес крышки добавляем ещё 15мм. и получаем радиус развёртки 100мм., что вполне вписывается в нашу заготовку (квадрат со стороной 230мм., который мы отрезали в самом начале). Ну а далее как на уроке геометрии, для тех кто прогуливал- чертим окружность радиусом 100мм., на ней откладываем 6 отрезков по 80мм., из центра к концам отрезков проводим прямые линии (это будут линии сгиба). В оставшемся треугольнике чертим линию припуска для пайки «внахлёст»(5мм.), ну и вырезаем по полученному контуру.

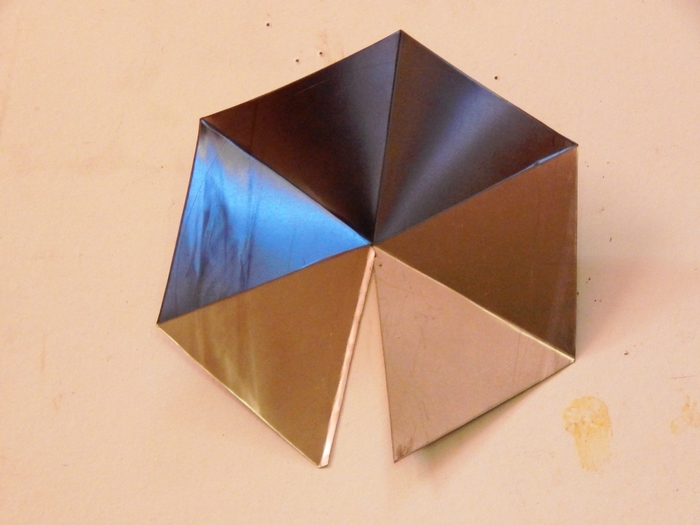

Формируем по линиям сгиба

и припаиваем соединение «внахлёст.

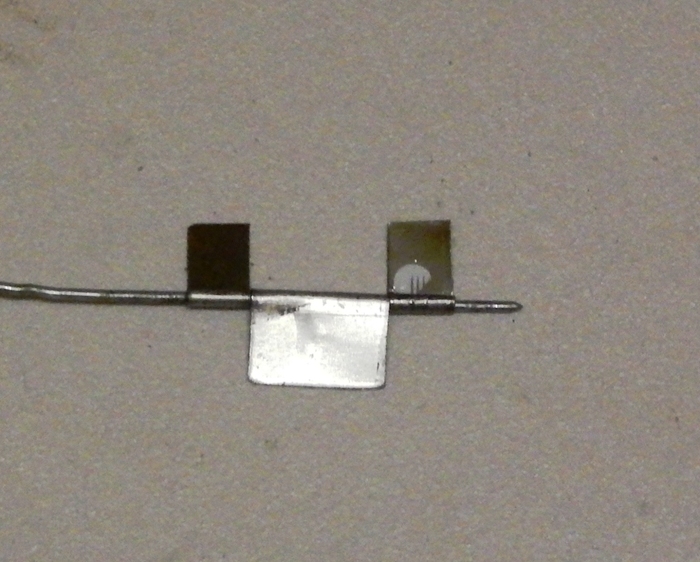

Теперь нам нужно соединить крышку с корпусом. Для этого делаем петли из полоски жести шириной 5 и 10мм. оборачивая их концы вокруг миллиметровой проволоки.

и припаиваем её к крышке и корпусу.

замόк делаем аналогично, припаивая его с противоположной петле стороны, не обрезая проволоку «под корень» а оставив с одной стороны кончик 10мм. и загнув его под прямым углом, чтобы при установке или замене лампы проволоку можно было вынуть, таким образом соединение получилось разъёмным.

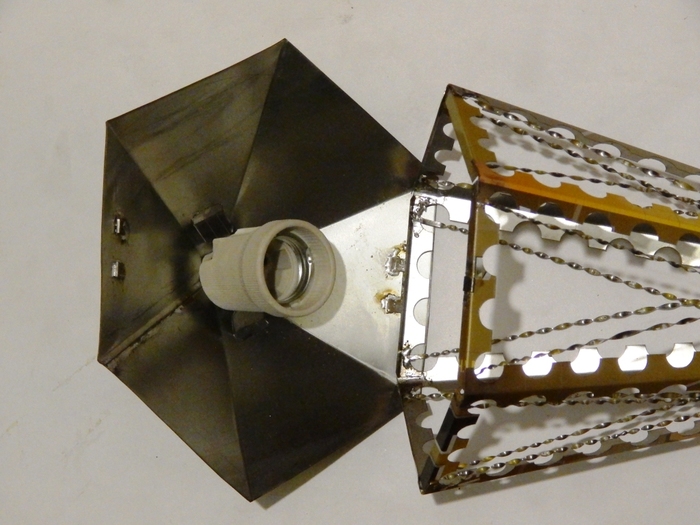

Патрон устанавливаем на припаянную полоску жести, закрепив его на два самореза- «клопа».

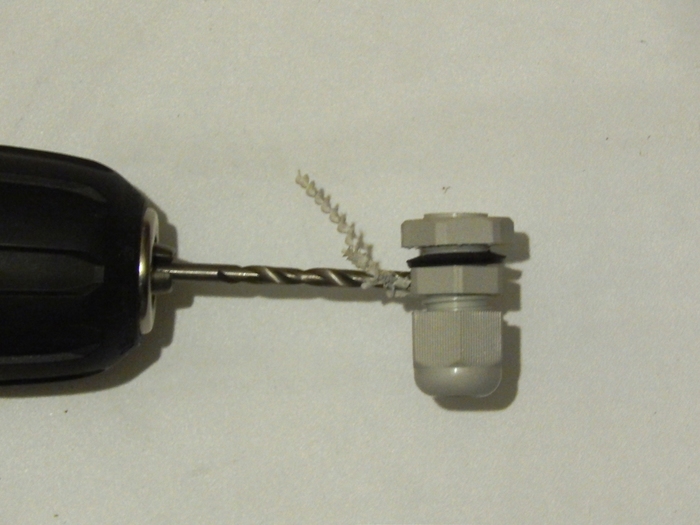

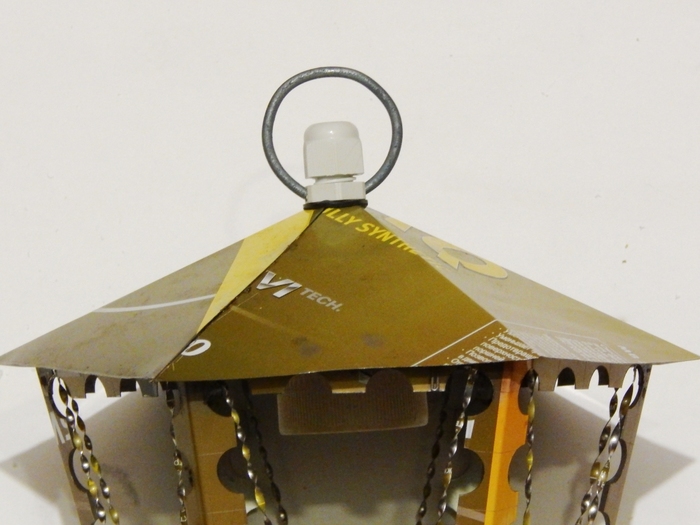

Так как эксплуатация фонаря предполагается на улице (у входной двери даче), для герметизации, провод в фонарь вводим через сальник, немного доработав его для установки кольца подвески. В шестиграннике сальника засверливаем неглубокие (2-2.5мм.) отверстия ø3.3мм. для кольца.

согнутого из трёхмиллиметрового электрода на 3/4ʺтрубе.

На этом «железная» часть фонаря закончена. Покраска, остекление и кронштейн я опишу в следующей части. Как говорится "Продолжение следует".

Всем привет! Предлагаю вашему вниманию занимательную поделку, сделанную своими собственными руками из подручных материалов. С одной стороны это просто игрушка, сувенир, а с другой- серьёзная вещь, для пользования которой требуются некоторые знания и навыки в таких областях науки как астрономия, география, математика и физика. Речь пойдёт о древнем приборе для определения времени- солнечных часах, о которых наверняка все слышали, некоторые даже видели, кто-то возможно даже делал. Подробно расписывать принцип работы и конструкции стационарных часов думаю нужды нет, в интернете очень подробно всё описано, остановлюсь лишь на нескольких деталях и особенностях.

Для построения данной конструкции нам понадобятся:

1. Фанера 3-х слойная 4 мм

2. Компас с сухой стрелкой

3. Латунь листовая толщиной 1мм.

4. Провод медный ø 0,8-1мм.

Инструментальный набор таков:

1. Ножовка по дереву

2. Очень острый нож

3. Лобзик обычный (не электро)

4. Чертёжный инструмент (циркуль, транспортир, линейка и тд)

5. Ножницы по металлу

6. Паяльник

7. Набор надфилей

8. Строительный фен

9. Наждачная бумага различной зернистости

10. При желании аппарат для выжигания

Из названия статьи уже становится понятно, что данный прибор является мобильным, то есть переносным, которому для определения времени необходима ориентация относительно земных координат, а именно: полуденная линия часов должна совпадать с направлением меридиана. Для этого в конструкции был установлен компас. Кстати, эти часы будут корректно показывать время только в той местности, координаты которой использовались в расчётах. Долгота места определяет угол наклона гномона (стрелки часов) и часовые деления кадрана (циферблата ), а широта имеет значение для поправки местного времени к часовому поясу (гражданскому времени).

Наши часы будут состоять из следующих элементов:

1 Компас . Для более точной ориентировки направления на север в часах применён немного доработанный обычный стрелочный компас. Доработка заключается в том, что картушка компаса наклеена непосредственно на стрелку, и не просто наклеена, а с корректировкой магнитного склонения ( для нашей местности это составляет 11°, что может дать ошибку около часа)

Для начала разобрал компас на составные части:

Понравившийся рисунок картушки просто скачал из интернета, распечатал в нужном размере на фотобумаге и наклеил на стрелку с учётом магнитного склонения, благо градуировка на картушке уже имелась

. С балансировкой пришлось повозиться подшкуривая обратную сторону.

И ещё одна функция такого компаса- картушка, помимо указания направления на север, работает как уровень для установки плоскости часов в горизонтальном положении. Конечно лучше было бы дополнительно установить пузырьковый уровень, но за неимением оного решил, что установка горизонтальности по картушке будет достаточно для игрушки-сувенира, сверять по ним куранты никто не будет.

2 Кадран (циферблат) у горизонтальных часов отличается от экваториального тем, что углы между часовыми метками расположены неравномерно. Для горизонтальных солнечных часов разметку кадрана можно сделать тремя способами :

- Первый способ самый лёгкий, но не точный, просто нужно установить часы, строго сориентировав их, и затем каждый час делать отметку на кадране и таким образом разметить весь циферблат. Делать это лучше в дни, когда поправка уравнения времени близка к нулю (см. «Аналемма»). И показывать такие часы будут уже приведённое гражданское время, учитывающее поправку по долготе.

- Второй способ - разметка при помощи геометрических построений, для него нужны карандаш, транспортир и циркуль.

Чертим две взаимно перпендикулярные линии и отмечаем точку А.

Из которой проводим линию АС, чтобы угол САВ был равен широте нашей местности.

Из точки В проводим перпендикуляр на линию АС и обозначаем точкой D

Далее из точки В проводим окружность радиусом ВD до пересечения с прямой АВ, и отмечаем точку О. Теперь используя эту точку в качестве центра чертим окружность радиусом ОВ, и делим её на секторы по 15°, продлевая каждый луч до линии ВС. Точки пересечения лучей с линией определят часовую разметку наших часов.

Соединяя эти точки с точкой А получаем половину циферблата, вернее его четверть так как часовые линии с 6 до 12 симметричны линиям с 12 до 18 относительно оси АВ, а отметки с 18 до 6 часов ( назовём их ночными) симметричны дневным.

- Ну и наконец третий способ- тригонометрический или расчётный. Определяем углы часовых линий по формуле: tg α = sin φ x tg t

Где α- часовой угол на кадране

φ- широта места

t- временной отрезок, выраженный в градусной мере (из расчёта 1ч- 15°)

Например для моего случая угол между линиями 11 и 12 часов составит sin57°x tg15°= 0,8386х0,2679 = 0,2247, что соответствует 12,6°, вот почему, повторюсь ещё раз, картушка компаса скорректирована на величину магнитного склонения ( 11°).

Получасовые и четвертьчасовые линии достаточно просто разметить делением часового участка.

Итак, одним из последних двух способов, кадран был нами размечен. Получившаяся разметка будет показывать нам местное среднее время, которое отличается от поясного (гражданского) времени на величину, зависящую от долготы места наблюдения.

Как известно, отсчёт времени идёт от гринвичского меридиана (GMT), и далее через 15° меняются часовые пояса. Для Московского времени (МСК) часовой пояс GMT +3, но и это условно относительно истинного солнечного времени, например разница истинного и поясного времени в Москве составляет 29 минут 40 секунд . Это означает, что когда куранты на Красной площади отбивают полночь, истинная полночь по солнечному времени наступит только через полчаса. В моей местности разница составляет 31 минуту, поэтому и деления смещены на полчаса. Вот как это выглядит на готовом изделии:

3 Гномон (стрелка) по определению должен быть складным. Задача состояла в том, чтобы выдерживать угол широты и вертикальность плоскости установки. Можно конечно просто укладывать его набок, но в таком случае размеры получались небольшими и гномон как бы терялся на плоскости часов, посему решено было сделать эту деталь подъёмной. В этом случае и длину можно увеличить до нужных пропорций, и вертикальность выдерживается в приемлемых пределах ( люфт гномона в пределах 1°), и угол широты места устанавливается подтачиванием пятки гномона, который в последующем не меняется.

Детали выполнены из латуни толщиной 1мм. Выбор материала обусловлен тем, что он должен быть немагнитным, чтобы не обманывать компас, и хорошо поддавался пайке мягкими припоями.

4 Анале́мма (греч. ανάλημμα, «основа, фундамент») — кривая, соединяющая ряд последовательных положений центральной звезды планетарной системы (в нашем случае — Солнца) на небосводе одной из планет этой системы в одно и то же время суток в течение года (Википедия).

Иными словами эта кривая показывает на сколько спешат или отстают наши часы относительно среднего времени. Так например в октябре Солнце оказывается в зените на 16 минут раньше, а в феврале на 14 минут позже полудня по среднегодовому времени. Связано это явление с эллиптичностью орбиты и наклоном оси Земли. Не будем вдаваться в подробности, нам важно знать сколько минут в какой день нужно прибавить или отнять от показания наших солнечных часов чтобы относительно точно определить время. Для этого мы эту красивую загогулину расположим на внутренней поверхности крышки.

Теперь собираем всё вышеуказанное воедино.

Условно разделим наш прибор на две части- собственно солнечные часы и крышку (у нас же они карманные, значит будут иметь вид портсигара). Из листа фанеры нарезаем пять прямоугольников размером 100х120 мм.

У заготовок срезаем углы по 15мм. с каждой стороны, как видно на деталях крышки:

Для установки гномона и компаса прорезаем отверстия в заготовках кадрана с обратной стороны и следующей за ним подложкой. Гномон заглубляем так, чтобы ось его поворота лежала в плоскости кадрана срезая один слой фанеры (он чуть больше 1мм.).

Склеиваем детали, затем, как в анекдоте, тщательно обрабатываем напильником, а если быть точнее торцевые части оклеиваем шпоном из той же фанеры и обрабатываем наждачкой . Петли, соединяющие крышку с корпусом сделаны из медной проволоки и вклеены с помощью эпоксидной смолы.

Ну а далее занимаемся украшательством, чтобы наша поделка не выглядела как простая фанерная коробка, на крышку налепим стилизованный рисунок Солнца

А чтобы придать старинный вид обработаем изделие феном. В результате получаем вот такую игрушку для взрослых.

Заключение. Мне кажется такой подарок для подростка гораздо интереснее и полезнее любого новомодного гаджета, купленного в магазине (тем более уже ни чем не удивишь). По меньшей мере эта вещь заставляет работать мозги, ну а если ещё и разбудит любопытство узнать подробности в науках- это будет просто замечательно.
