Купольный дом своими руками⁠⁠

тег не мое. Но так как сам собираюсь "что то" построить, мониторю некоторые решения в интернете. Этого думаю ни кто не видел, так как находится В украинском форуме.

Украина, г. Сумы. Участок 5.3 сотки (18х29).

Каркас 1/2 + вертикальная стена 1метр, диаметр 12метров, частота 4, ребро 200х40.

Начало работ 9 апреля 2011 года.

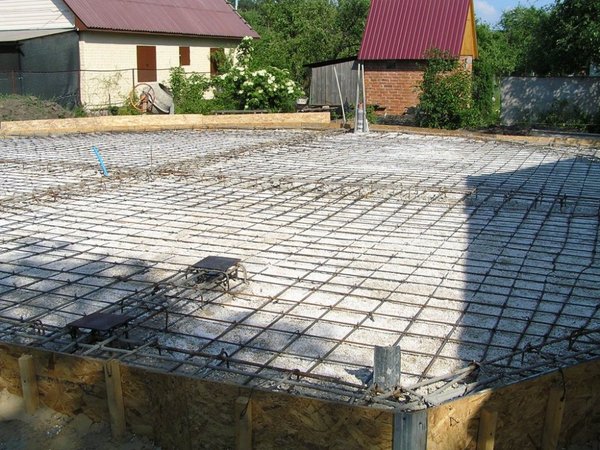

Низ ростверка поднят над нулевым уровнем на 15 см. Под основанием ростверка уложен пенопласт. Пространство между ростверком залили смесью гранул пенопласта цемента и песка. Получили 25 см утеплителя под перекрытием первого этажа. Когда смесь схватилась уложили арматуру пола первого этажа, увязали ее с арматурой ростверка.

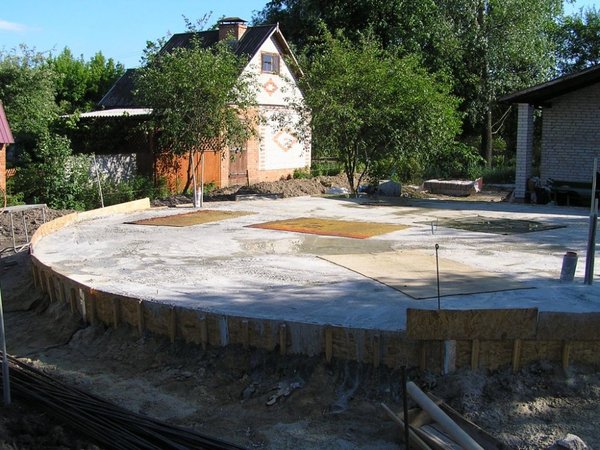

Используя бетононасос, заливаем плиту перекрытия первого этажа 15 см. и доводим высоту ростверка до проектной (40 см), для этой цели наружная опалубка ростверка была сделана выше внутренней на 15 см.

Фундамент не круглый, это многоугольник он повторяет основание геодезического купола и состоит из 20 секторов.

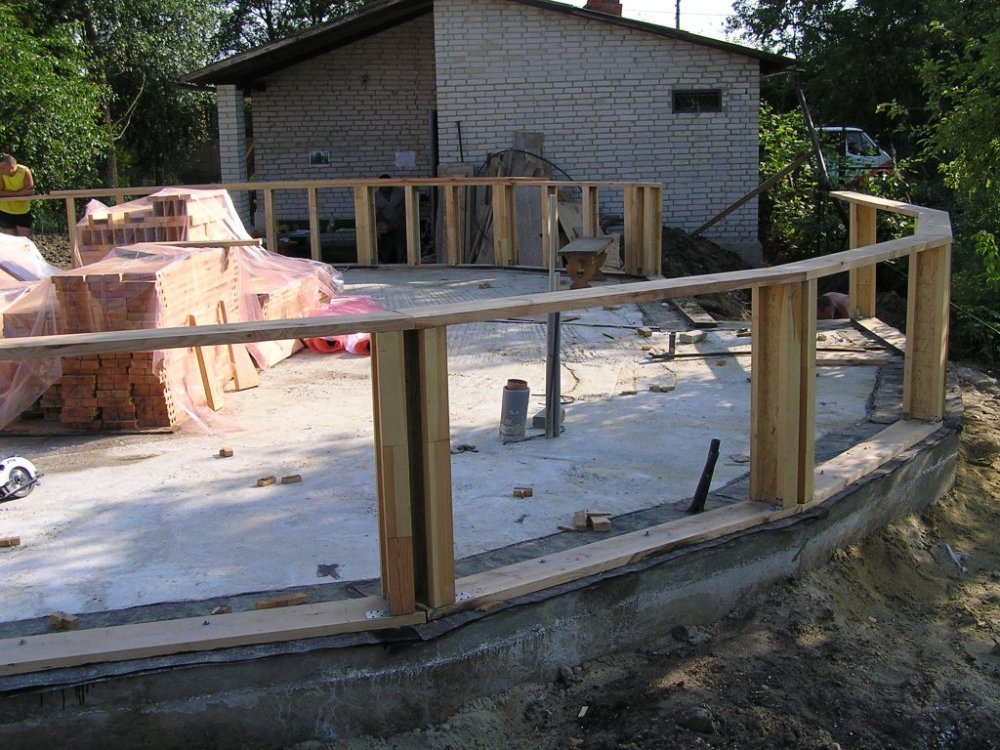

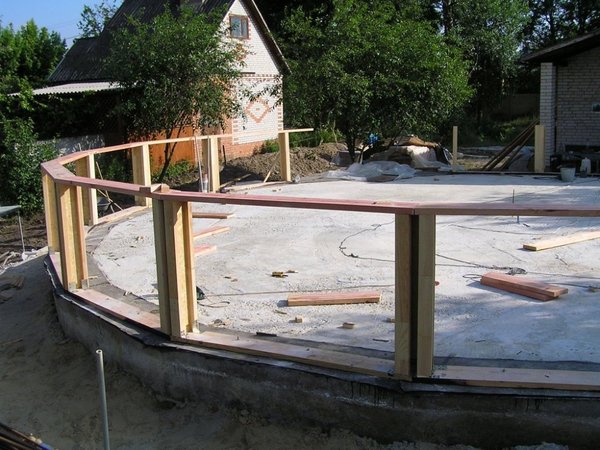

Монтаж вертикальной стены. Конструктор рассчитал фундамент таким образом, чтобы он выступал относительно внешней стороны каркаса на 5 см. Я согласился а потом пожалел, возникли сложности с утеплением цоколя.

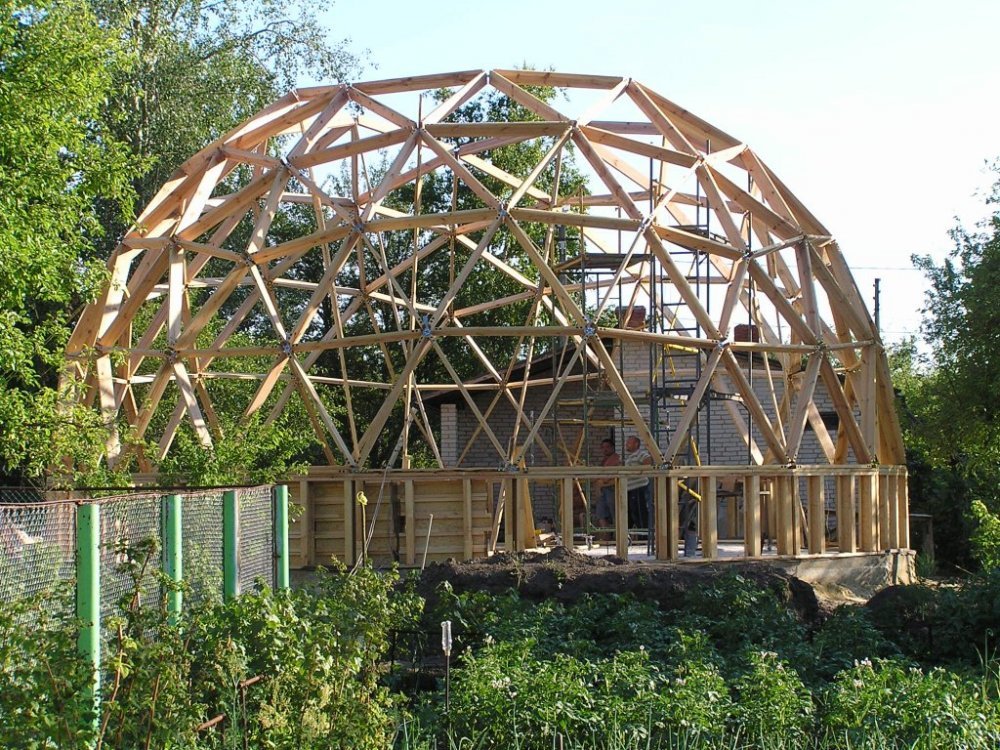

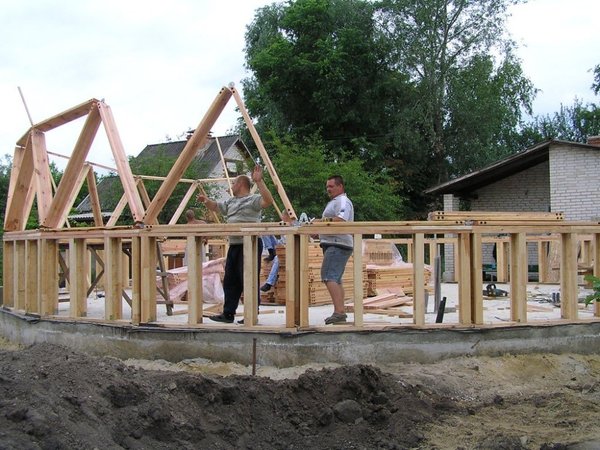

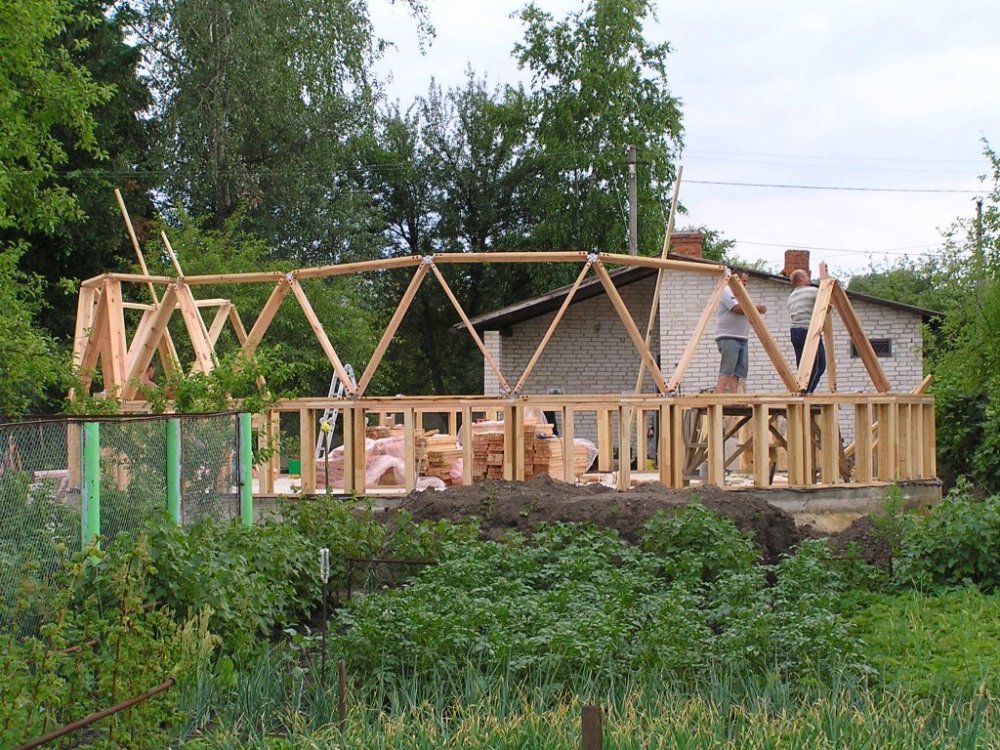

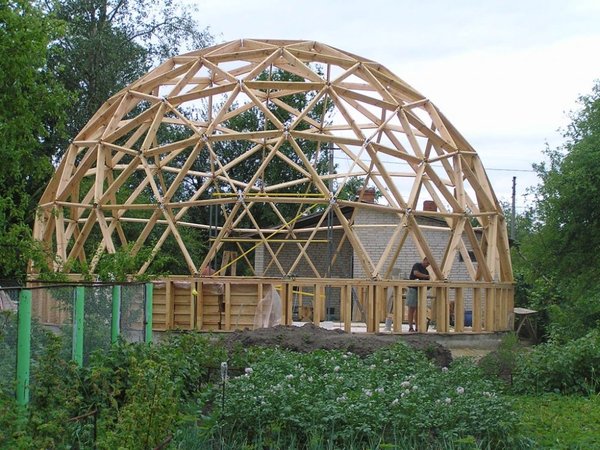

И, собственно, монтаж каркаса купола.

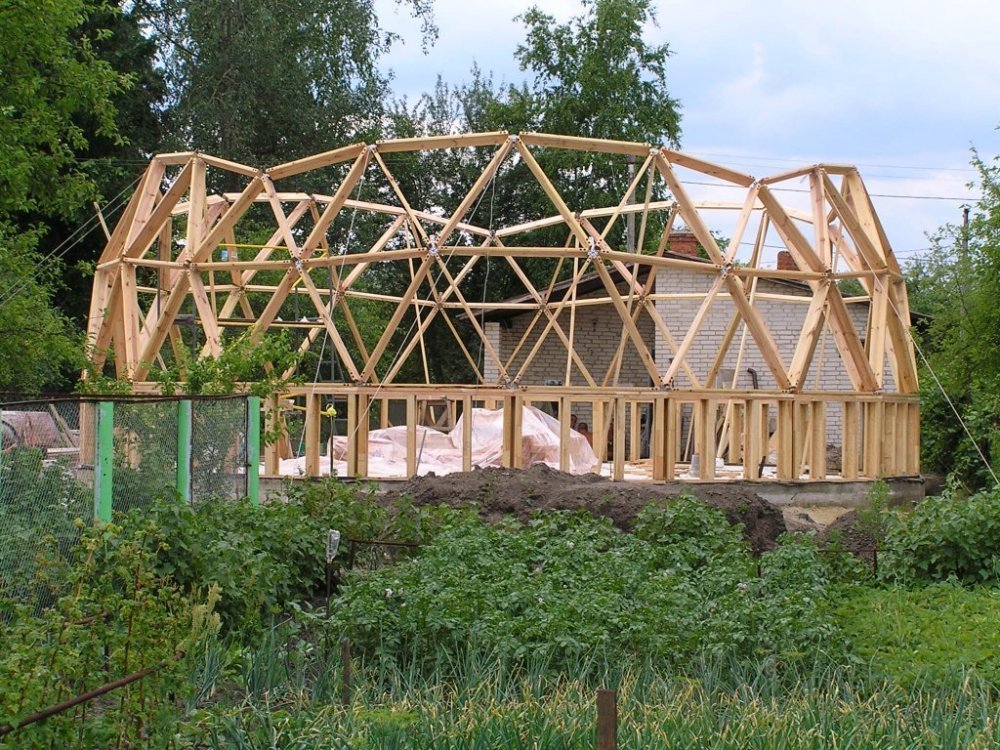

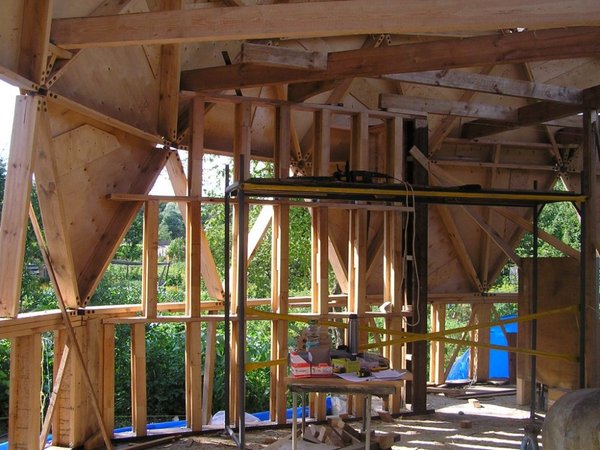

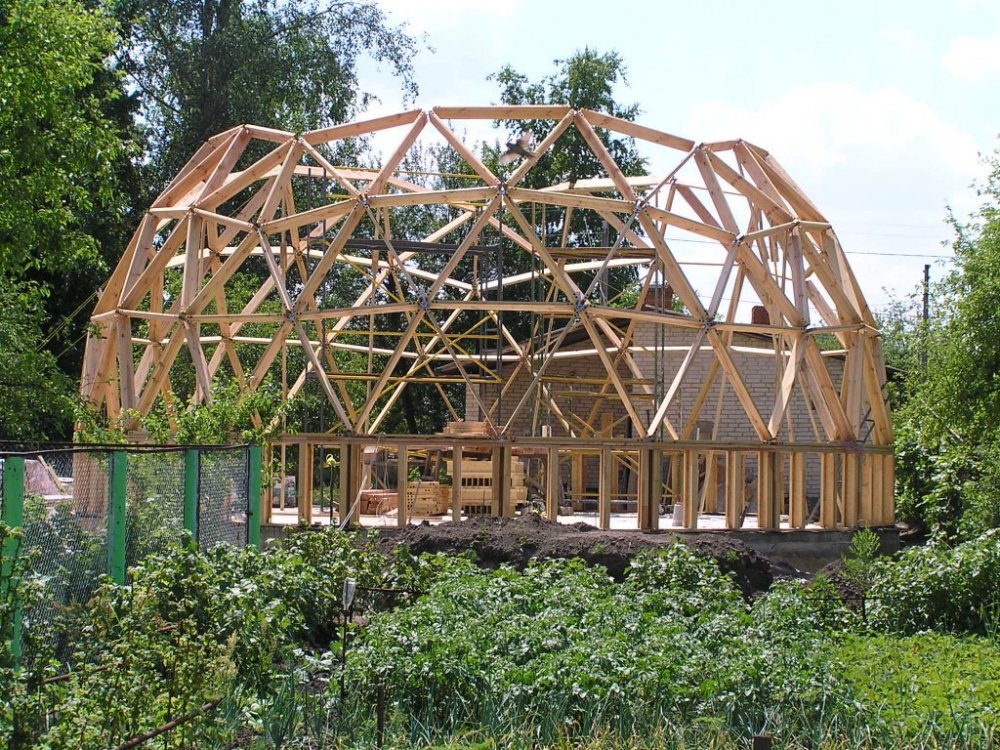

Закончили монтаж каркаса.

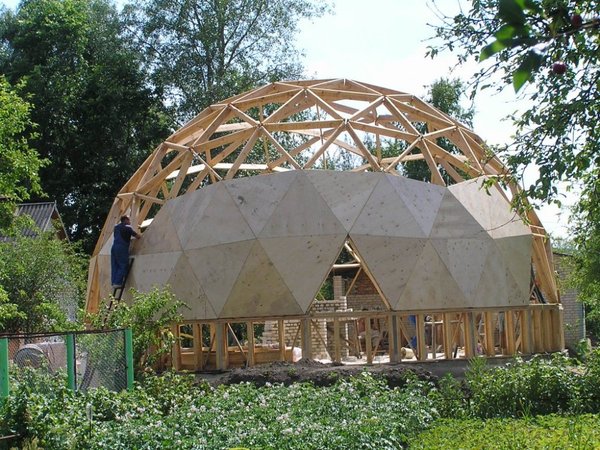

Укладываем треуголные панели - грани конструкции, 15 мм влагостойкая фанера

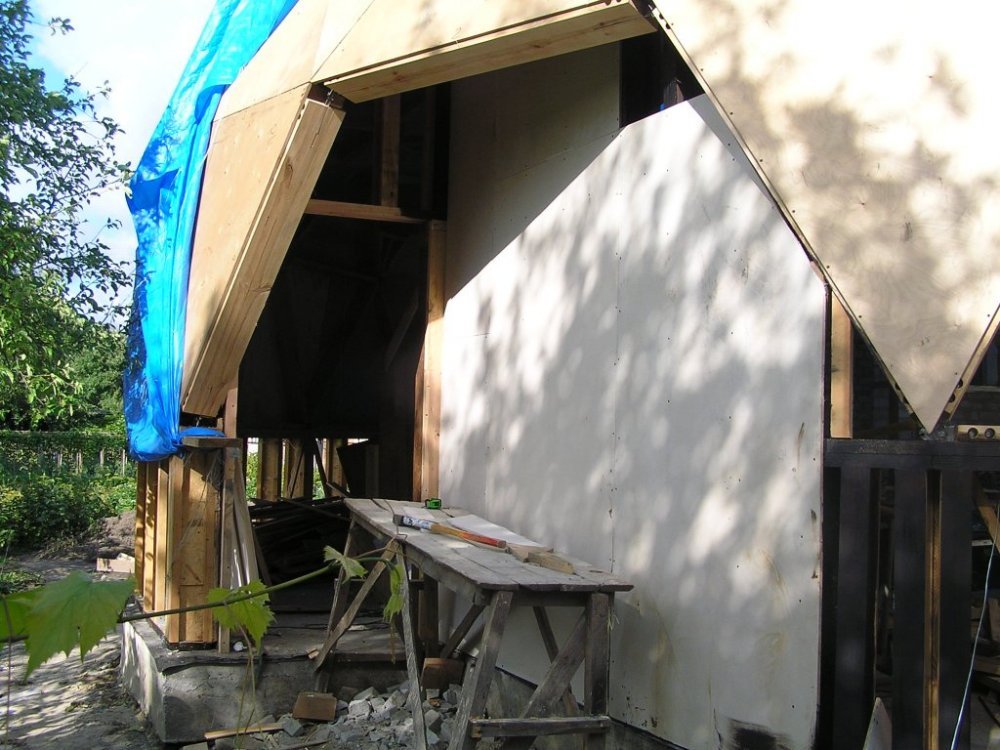

Вход в топочную. Вертикальные наружные стены зашиваются магнезитовой плитой 12 мм. Плюс магнезитовой плиты в огнеупорности, в воде на разваливается, минус это усадка при высыхании (минимум 2 мм на метр) ну и цена.

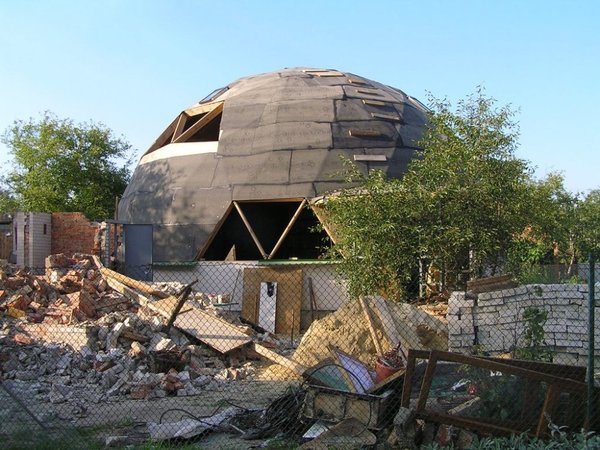

Начинаем укладывать кровлю

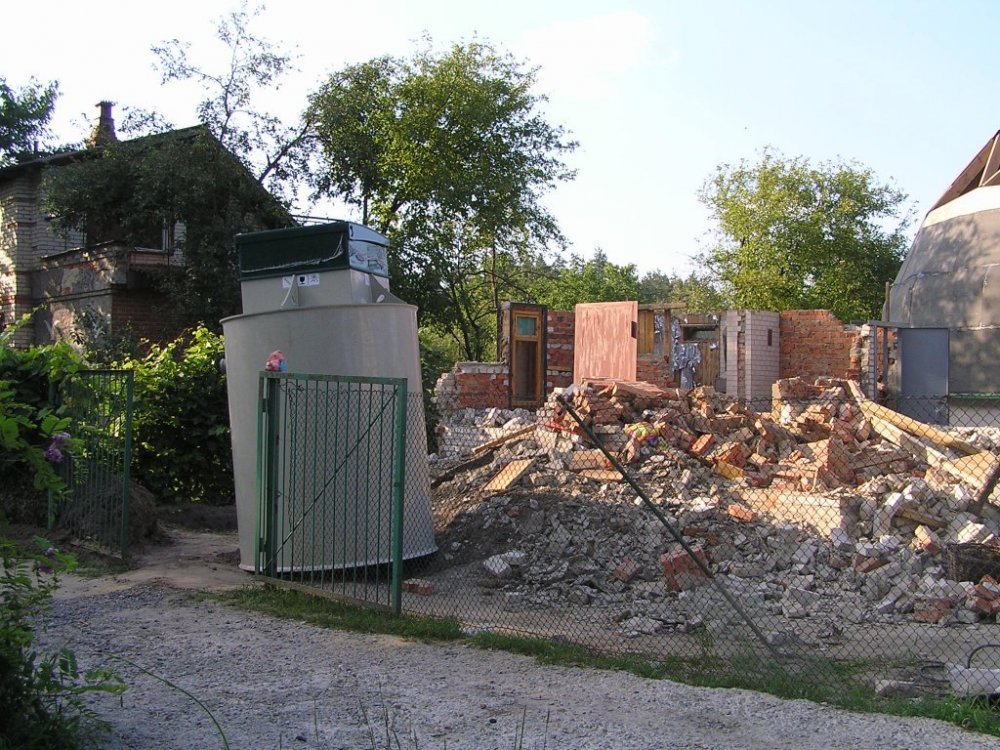

Доставили биореактор для канализации

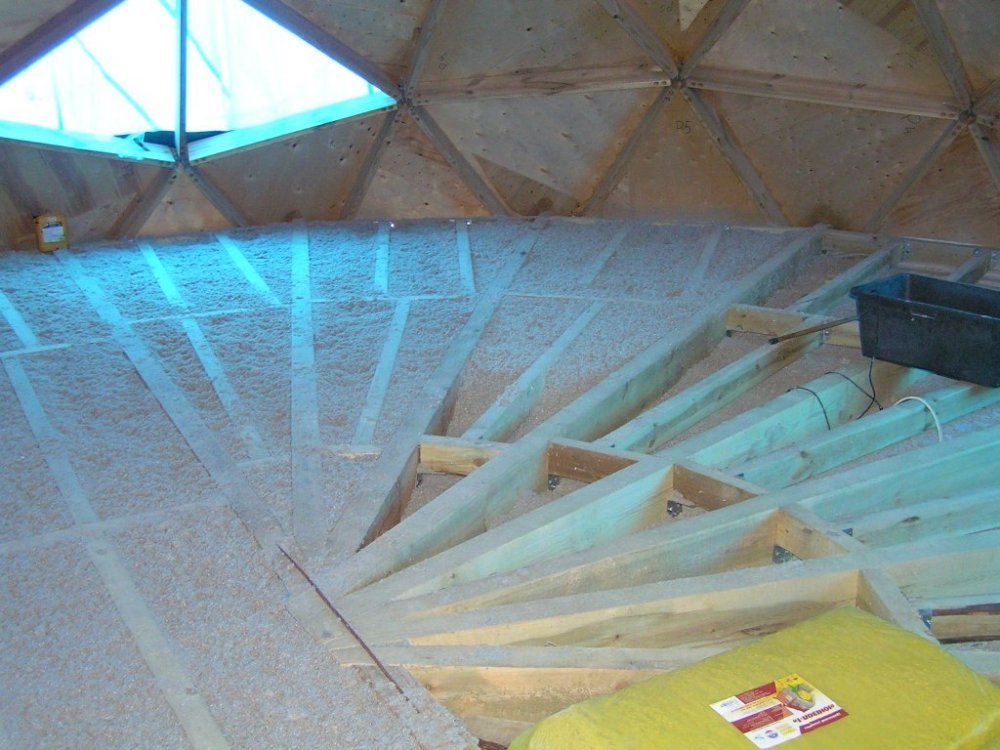

Засыпаем утеплитель в пол второго этажа. Используется целюлозный утеплитель "Юнизол". Перекрытие утепляется ручным способом. Брикеты размалываются миксером и засыпаются в перекрытие. Получается плотность примерно 20-25 кг на м. куб. После того как каркас и внутренние перегородки собраны и обшиты с двух сторон, утеплитель туда задувается специальной установкой. Получается плотность примерно 48-50 кг. на м. куб. Внутренние перегородки задувал плотностью примерно 40 кг. на м. куб. Еще одна особенность, после укладки битумной черепицы, когда забиты все гвозди, фанерные грани прокрашены керамоизолом, слоем примерно 1 мм. Нужно учитывать, что керамоизол кисточкой нанести не получится, нужна установка высокого давления для нанесения керамоизола. За такую работу заломили цену не адекватную, так что обошлись простым пульверизатором с большим отверстием.

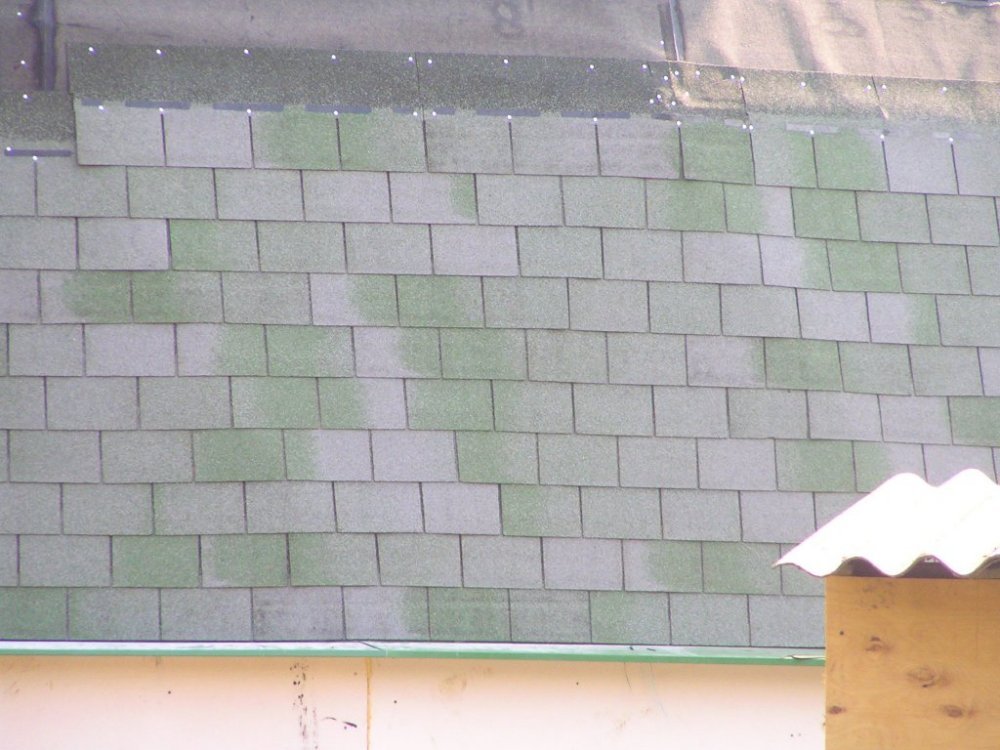

Вот такая битумная черепица. Специально подбирали черепицу без "вырезов"

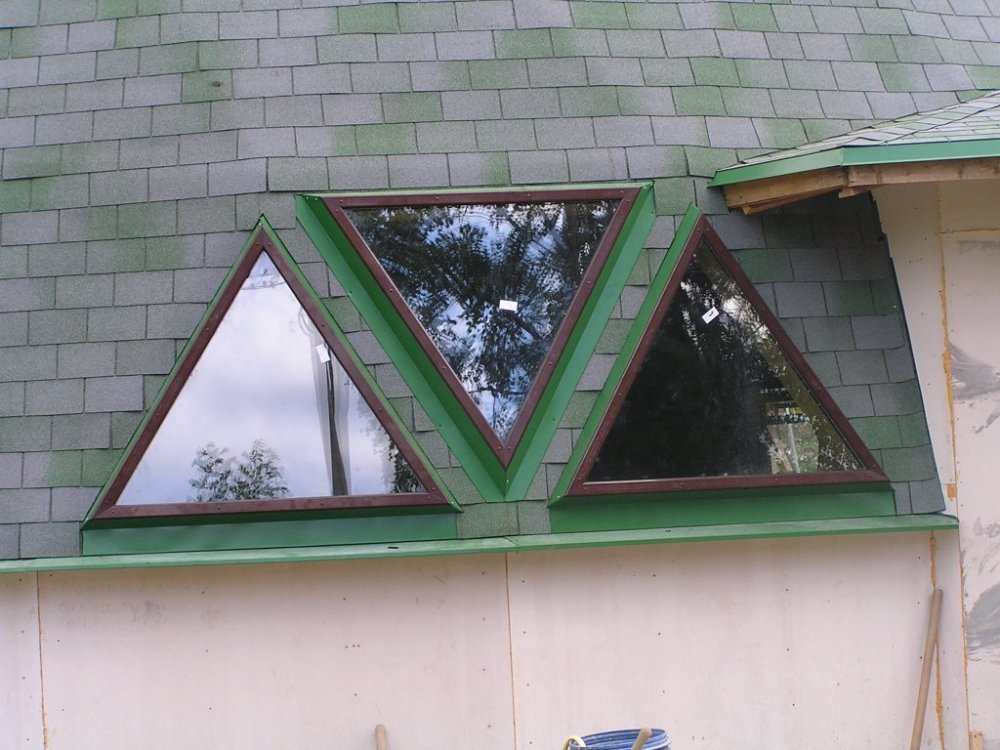

Окна, как оказалось самый неопределенный элемент. В доме 15 глухих наклонных треугольных окон и 5 мансардных открывающихся окон (по одному в гостинной и спальнях). Мансардные окна квадратные, минимального типоразмера, чтобы поместились в треугольниках с окладами. Глухие окна - стеклопакет двухкамерный, формула: 6х12х4х8х4, среднее стекло с напылением. Оказалось проблемой заказать местным производителям готовую конструкцию. Пришлось изготавливать самостоятельно.

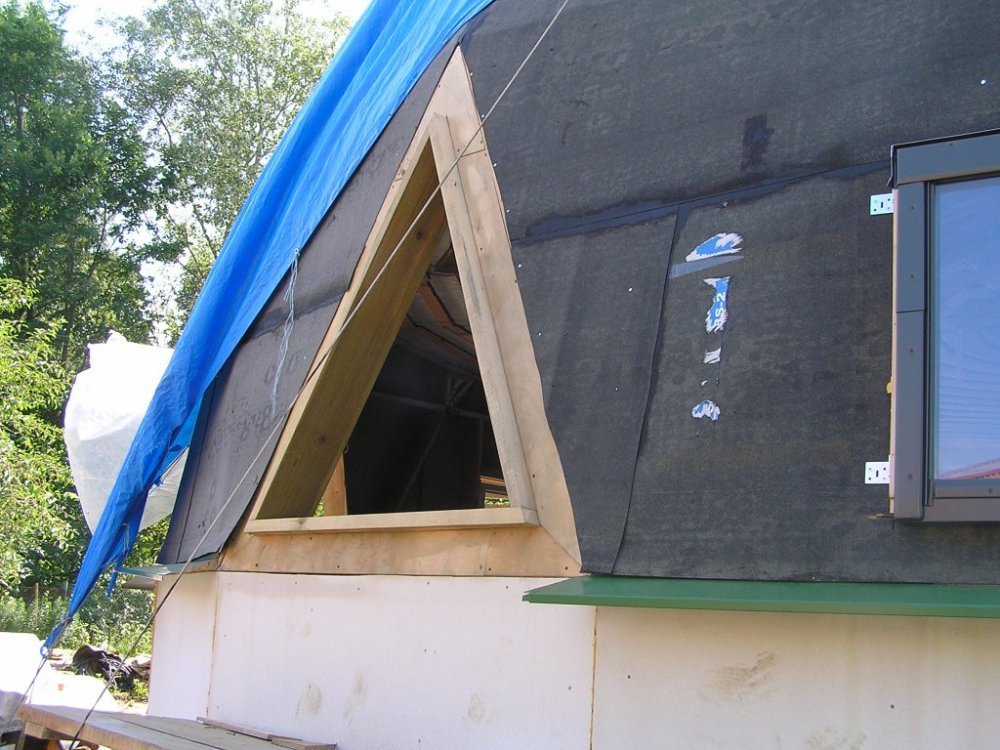

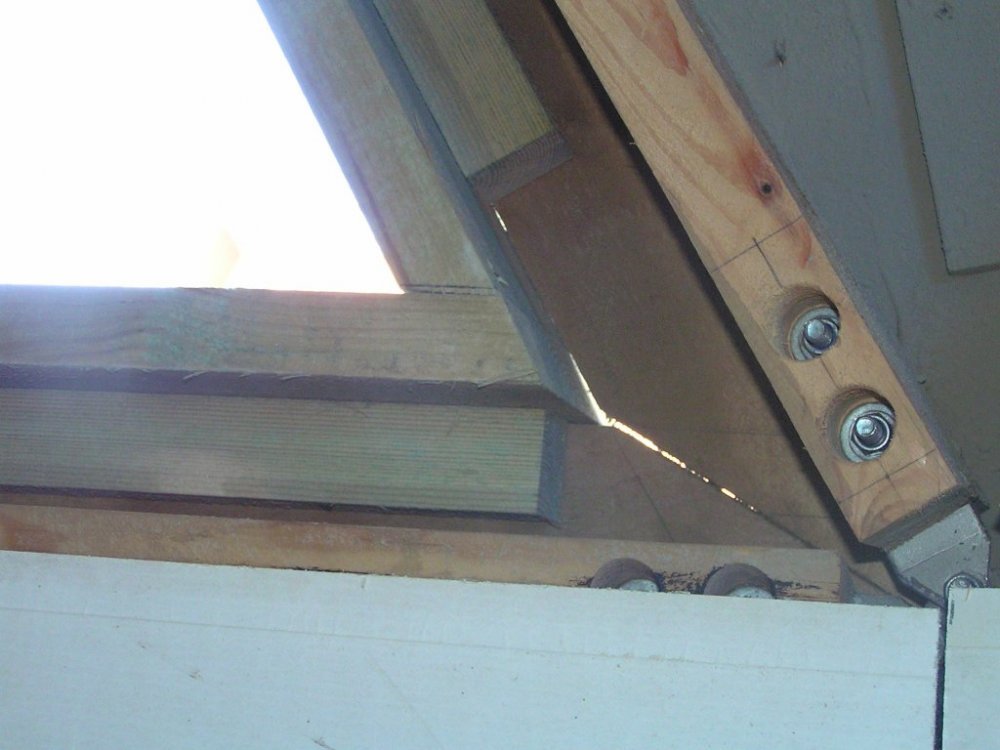

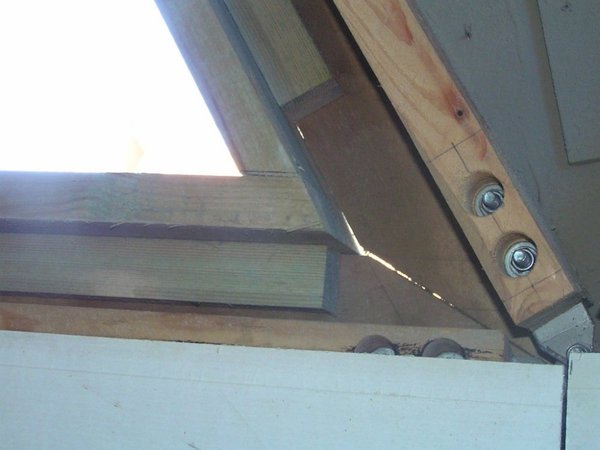

Деревянную раму из доски 45х200 изготовили такого размера, чтобы ее края отступали от края треугольника на 10 см. (Для удобства монтажа окладов в последствии), и выдвинули за плоскость грани на 5 см.

Приводим в порядок территорию

планировка

Вот такой молодец этот житель Украины. Мне до него далековато, как по прямой, так и по прямизне рук. Но есть чему поучиться.
