В ремонте Doogee s60 lite, он упал и перестал включаться.

Владелец его отнес в сервис, где взяли полкило флюса, размазали по плате и хорошенько прожарили феном. Чуда почему-то не случилось, поэтому после этого выдали заключение – нужно менять материнскую плату.

Далее аппарат попал ко мне. А меня всегда интересовало, неужели хоть один телефон оживает после этих прожарок?! Это конечно риторический вопрос.

Телефон не включается, не определяется по USB, не имеет лишнего потребления, при подключении к блоку питания, а значит предстоит долгий, скрупулёзный ремонт, который возможен только в свободное от основных ремонтов время.

Сначала надо исправить то, что тут уже наремонтировали до меня. Ведь определить, что первично, а что уже последствия ремонта, не получится.

Снимаю флешку и проверяю не падает ли телефон в аварийный порт MTK USB. Тут мне не повезло, телефон не определяется компьютером. А микросхема памяти прекрасно читается и пишется на колодке программатора, а следовательно, она рабочая. Интересный факт – в брендах 3 эшелона чаще всего используются б/у EMMC, что видно по царапинам на пузе микросхемы. Нет, это не единичный случай, это закономерность.

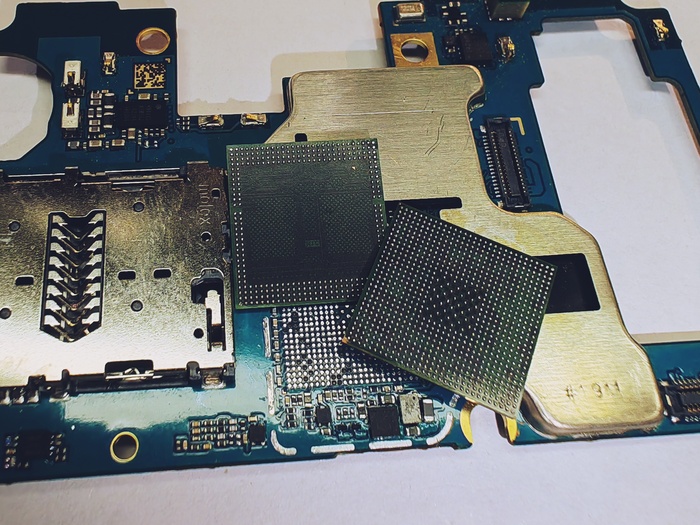

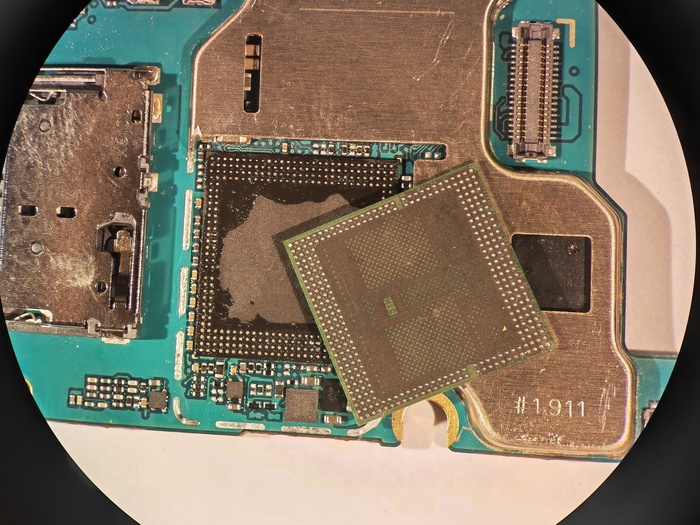

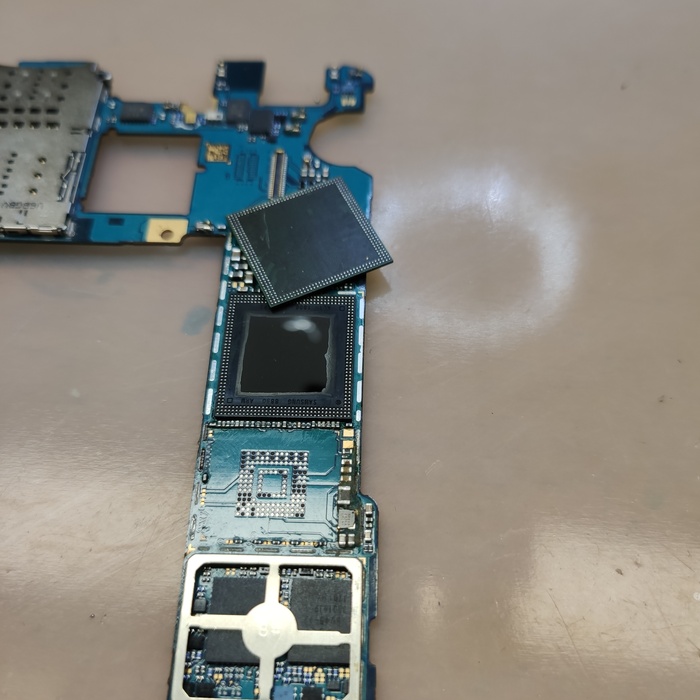

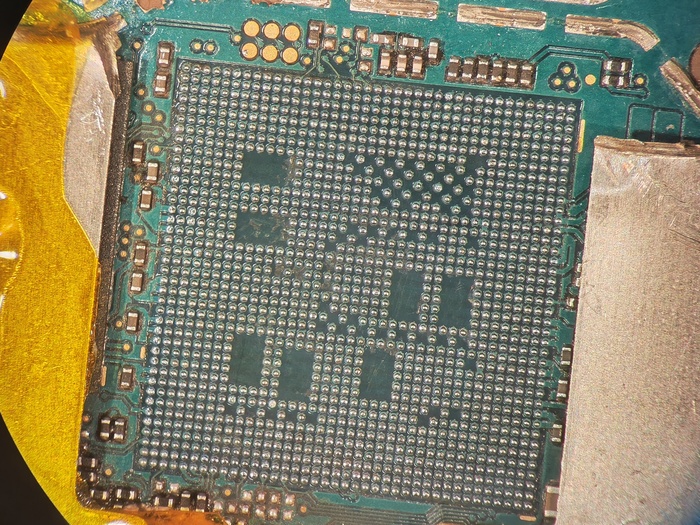

Дальше рассматриваю самый вероятный вариант – отвал пайки под процессором после падения, поэтому выпаиваю процессор.

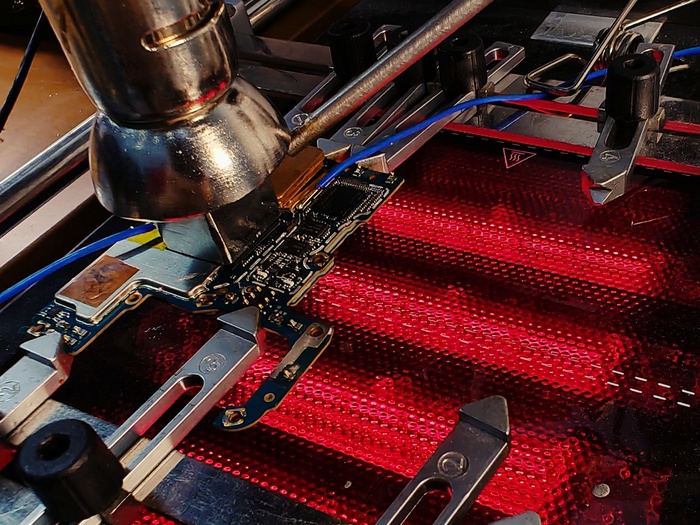

Несмотря на то, что скорее всего, плату жарили без соблюдения термопрофилей, я стараюсь не пренебрегать этим, пока не до конца понятно, что телефон уже не починить.

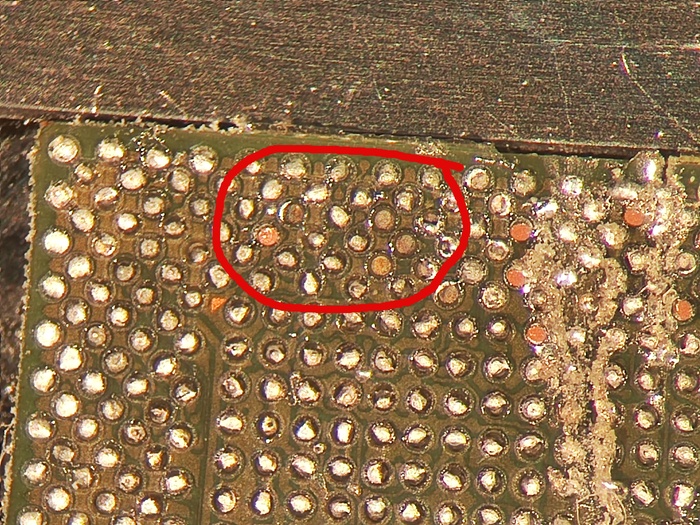

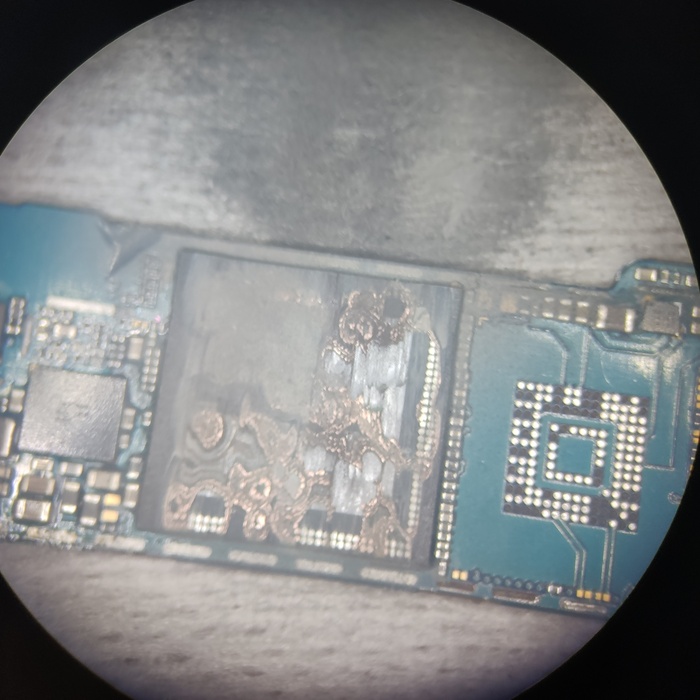

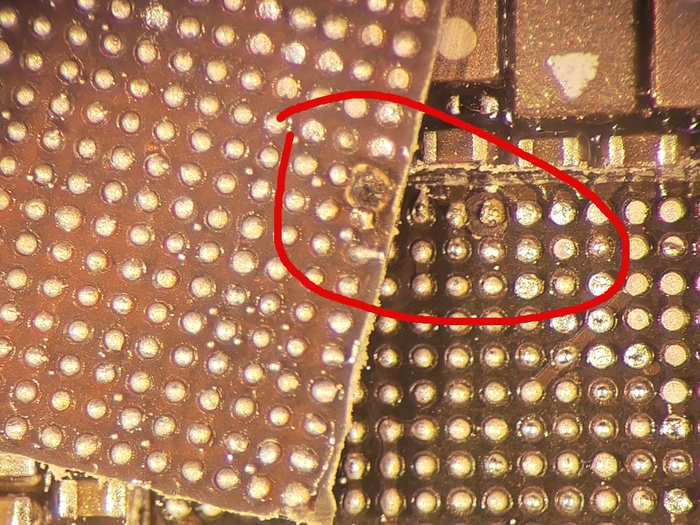

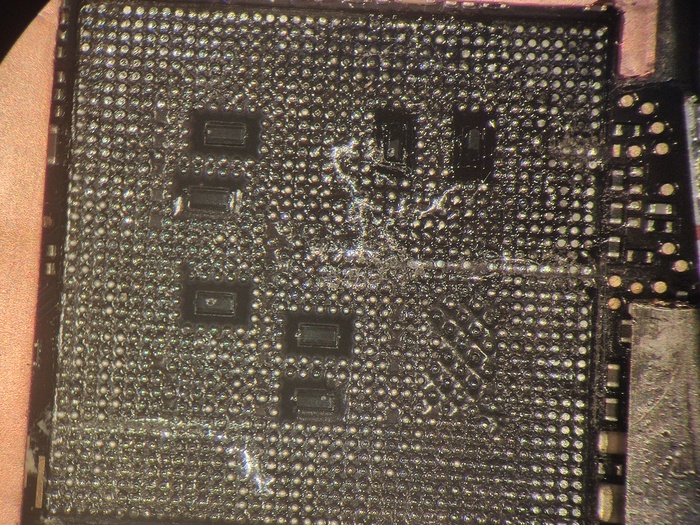

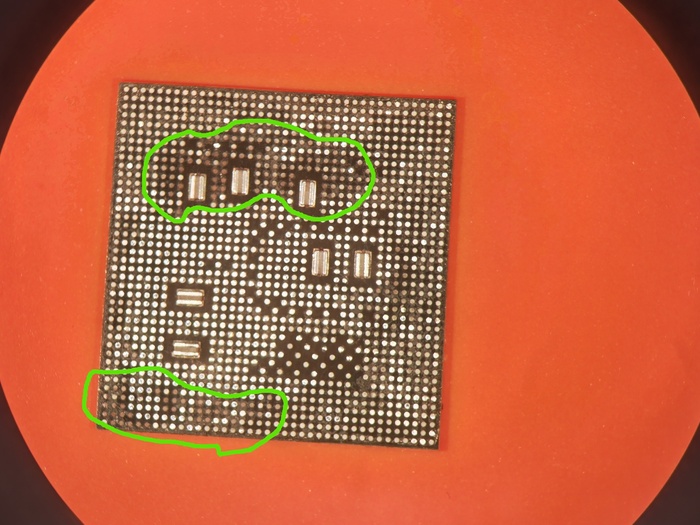

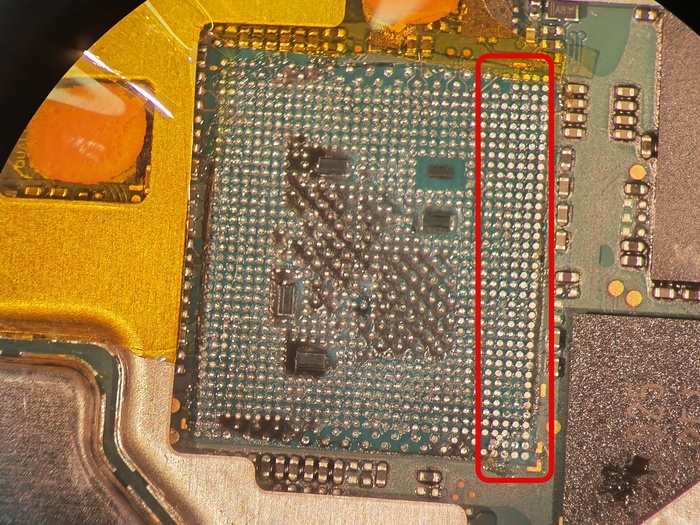

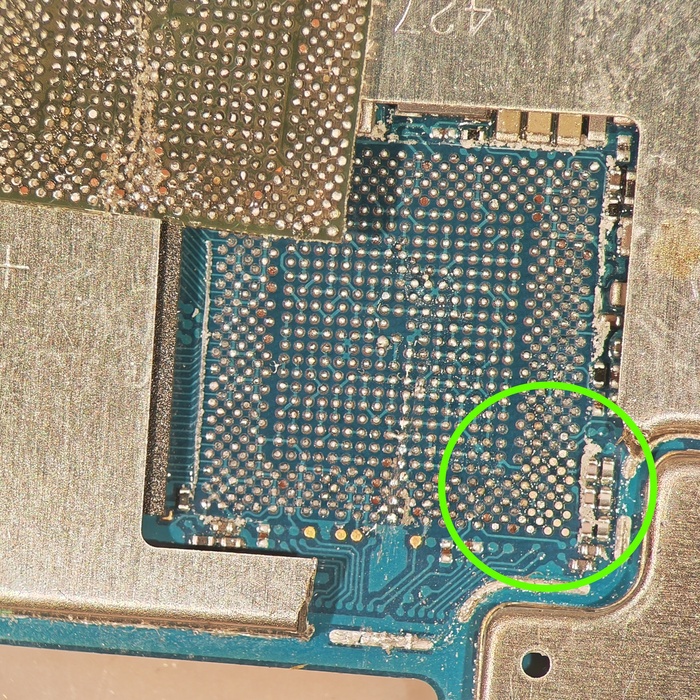

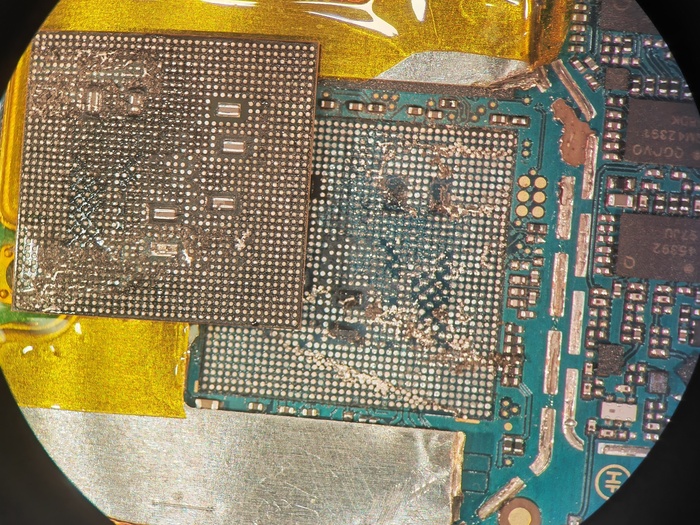

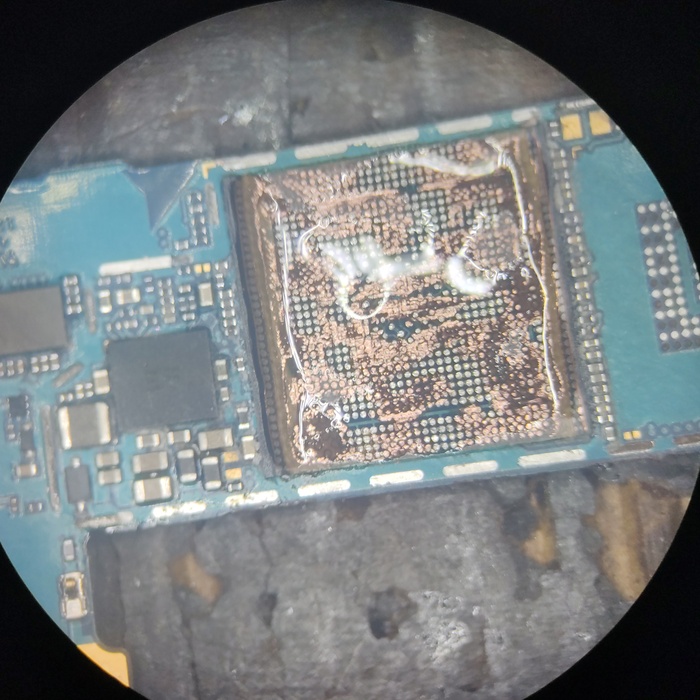

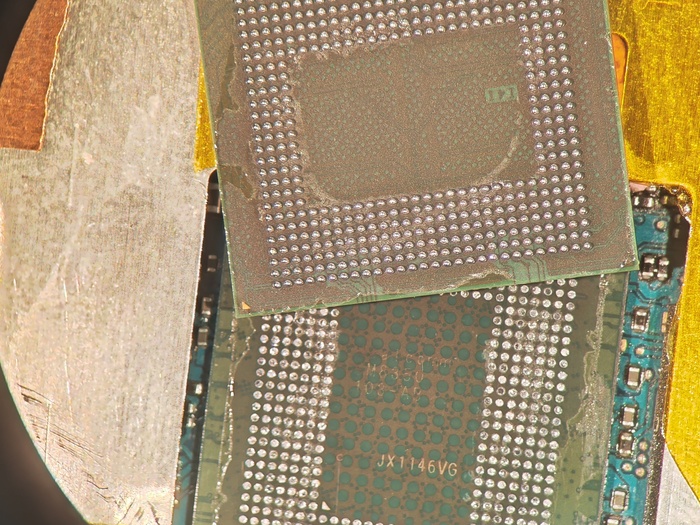

В одном из углов процессора видны следы отвалившейся пайки – это хороший знак. Можно предположить, что после установки CPU на место, ремонт успешно завершится.

Проц тут Mediatek MT6750, который достаточно хорошо прижился в бюджетных моделях

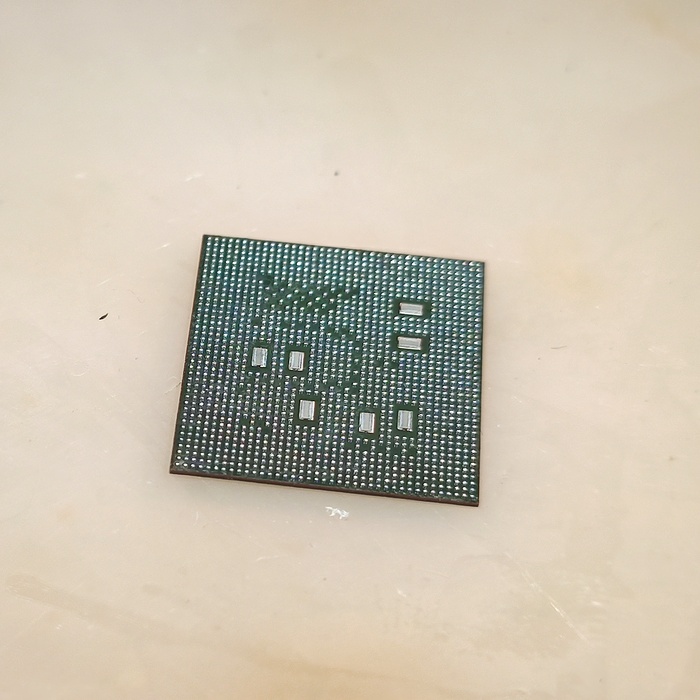

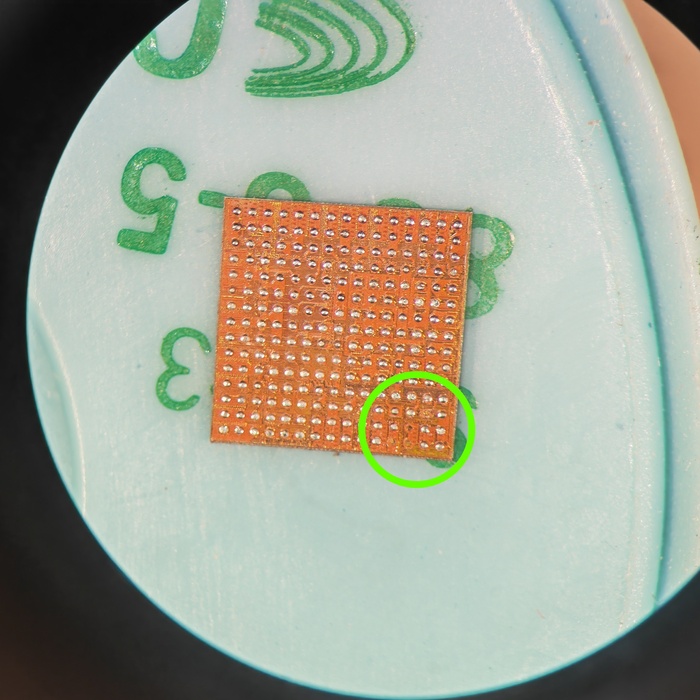

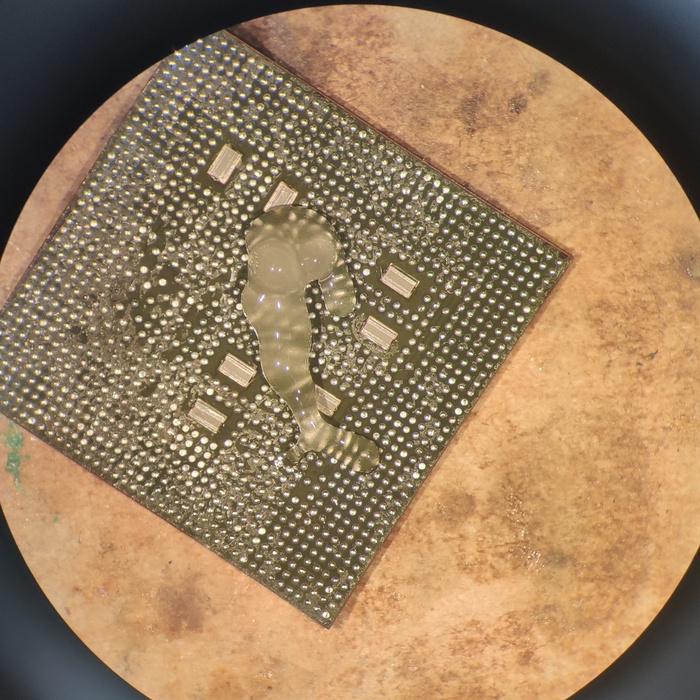

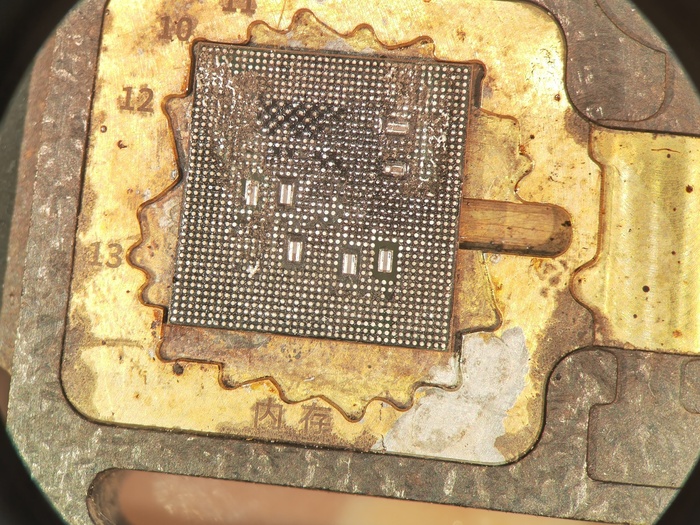

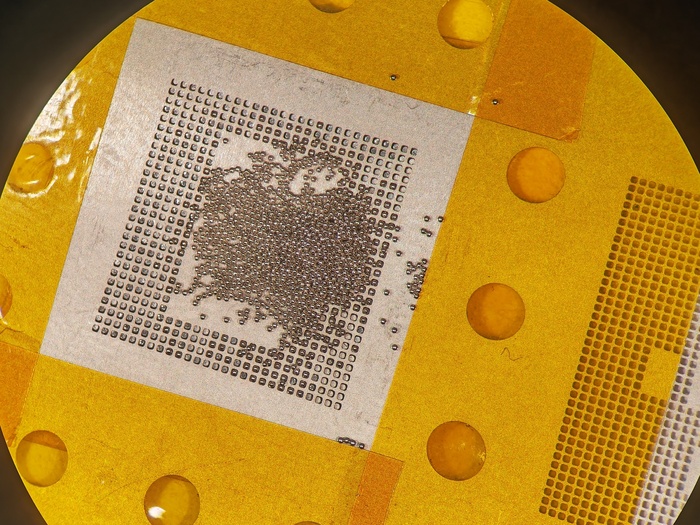

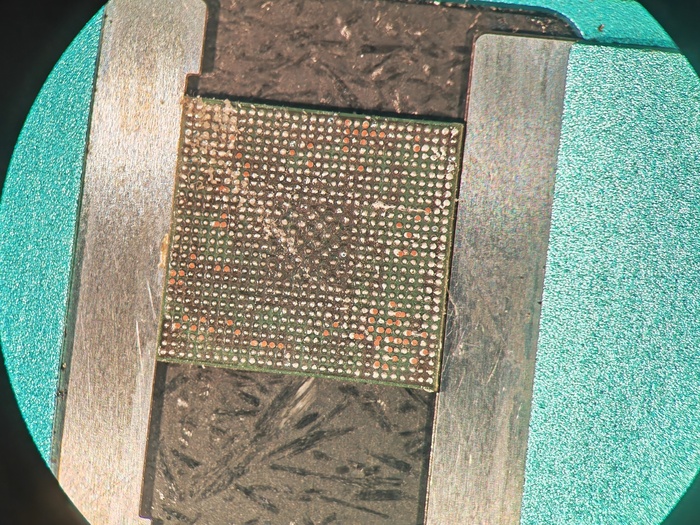

Немного о реболлинге. Телефоны много лет уже накатываю только пастой, у меня выходит ей быстрее, чем шарами, а качество такое же. Хотя думаю тут исключительно дело привычки. Устанавливаю микросхему под микроскоп, сверху кладу трафарет, совмещаю лунки и втираю паяльную пасту, излишки которой вытираю салфеткой. А потом на среднем потоке и при температуре ~220 градусов дую горячим воздухом, после чего образуются ровненькие шары.

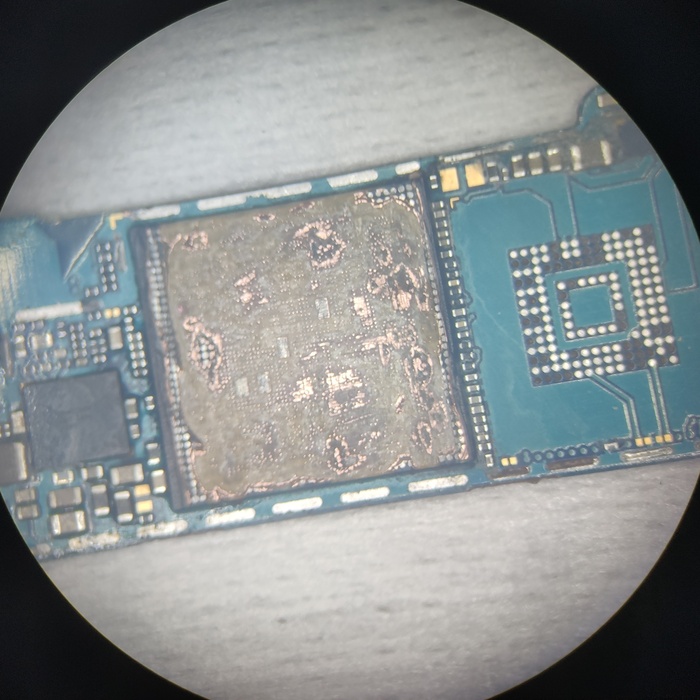

Устанавливаю процессор по меткам на печатной плате и припаиваю на место. В состояние “до попадания в сервисы” телефон вернулся, но так и не заработал. теперь придется разбираться более углубленно.

Разумеется, именно на этот телефон нет схем, но на телефоны с похожим контроллером и процессором есть. Сразу есть небольшая загвоздка, и заключается она в том, что узнать, где нужные линии напряжения, которые формирует контроллер, можно только, если снять тот самый контроллер и вызвонить вручную куда идет каждая из необходимых шин.

Поэтому снимаю контроллер.

Распечатываю фото платы и уже там буду рисовать, где какие линии проходят.

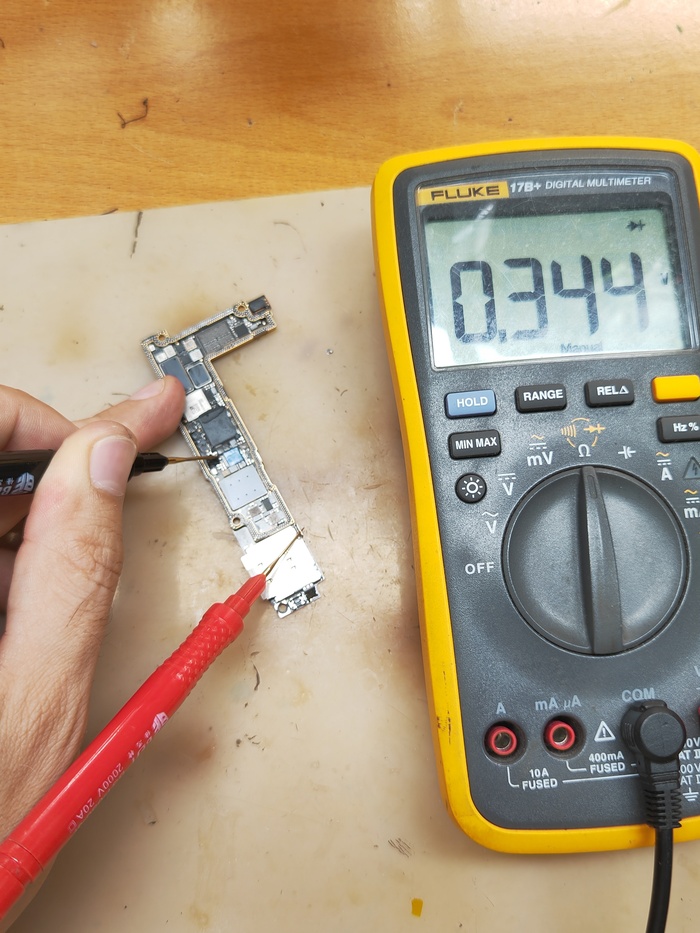

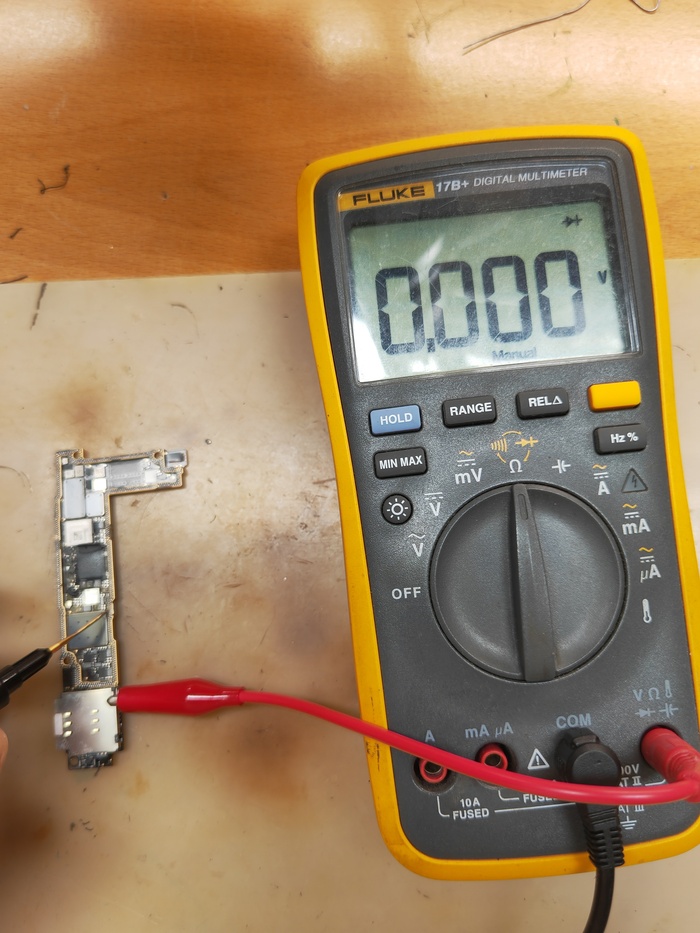

После этого нужно будет проверить каждую из нужных линий на предмет короткого замыкания, а если и тут не повезет, то припаять контроллер и замерить по очереди, какое, из необходимых для старта напряжений, не поднимается.

Но нас ждала удача на первом этапе, потому что одна из линий, которая соединяет контроллер питания и процессор оказалась замкнутой, с сопротивлением ~2Ом. На этой шине сидит только процессор и пара конденсаторов. Для определения неисправного элемента на линии потребуется блок питания, устанавливаем на нем номинальное напряжение шины, и ограничение по току ~0.5А. После этого переделяем тепловизором неисправную деталь. В нашем случае им оказался непосредственно сам процессор.

Несмотря на то, что процессор очень популярный и у меня имелось несколько донорских плат, на которых он был, просто так его заменить нельзя. Он имеет несколько ревизий, которые несовместимы между собой. Поэтому придется “выжигать” КЗ в проце и надеяться, что он после этого еще и заработает. На ту же самую шину постепенно повышаем ток с 2А и выше, пока не пропадет замыкание.

После этого припаиваем контроллер питания и микросхему памяти. Телефон ожил, но с обрубленным функционалом: медленной зарядкой и нерабочим USB.

Далее заказываем на али нужный процессор с нужной ревизией, ждем месяц и получаем… другую ревизию (по случайному стечению обстоятельств, которая пригодится через месяц на другом телефоне). И пока наш братишка из поднебесной практикуется в красноречии и убеждении, меня в том, что это я криворукий, а не он хитрожопый, оформляю возврат. Второй раз не рискую заказывать, поэтому отдаю телефон с урезанным функционалом, но с дисконтом за ремонт.

Приходится себя убеждать в том, что подобные ремонты делаются ради скилла и более глубокого понимания принципов работы мобилок, но это не всегда так. Ведь часто сложные уникальные ремонты – это не типовая неисправность, разобравшись с которой 1 раз сможешь на ее ремонте заработать в дальнейшем, т.к чаще всего оказывается, что с такой проблемой больше ни одного устройства не попадет. Поэтому выходит, что если посчитать сколько зарабатывается в час на таких ремонтах, становится очень смешно и одновременно грустно, но пока не могу отказать себе в удовольствии тешить свое эго за счет неоправданно сложных ремонтов.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

Телефон времен, когда Xiaomi был еще топ за свои деньги. Очень популярна была линейка Mi5-Mi5s, даже Mi6. Современные Mi уже не скупают в таком количестве. Может просто модельный ряд расширился, поэтому общее количество проданных устройств у бренда все больше, а вот запоминающихся моделей не особо, может люди переходят на другие бренды, может и вообще фантастический вариант – стали меньше ломаться. Но факт в том, что старые Mi все еще в ходу и до сих пор попадают в ремонт.

В данном случае, телефон когда-то хотели починить, потом забросили, а сейчас все-таки потребовались с него данные, и он попал ко мне.

Видно, что его уже усиленно хотел отремонтировать, но вроде без сильных повреждений, просто пытались что-то паять.

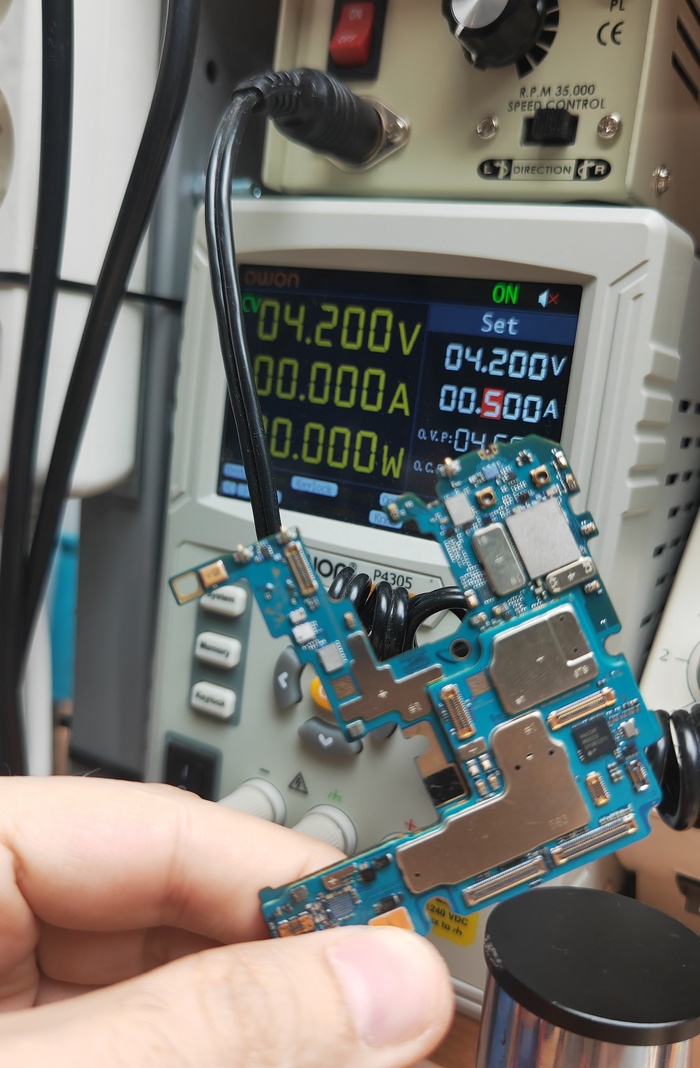

Первым делом, нужно подключить к блоку питания и посмотреть, как телефон реагирует.

У телефона паразитное потребление 90mA в первичных цепях. Это значит, что какой-то элемент неисправен, и будет выделять тепло при подаче питания.

Для локализации неисправности я пользуюсь тепловизором.

Так в динамике видно нагрев неисправного элемента. Им оказался контроллер питания Qualcomm PM8994.

Выпаиваем его термофеном

Углы у кремниевой микросхемы сколоты. Видимо, его уже пытался снять, но не очень уверенно.

Достаю чудо-коробочку, которая есть у каждого ремонтника и ищу в ней нужный контроллер.

Беру уже давно заезженный трафарет, который не смотря на свою потрепанность, еще смело отработает несколько лет, т.к площадь микросхем контроллеров маленькая и небольшие неровности металла не так критично влияют на качество накатки микросхем, как, например, у процессоров.

И паяльную пасту. Небольшой совет – не покупайте такую. Хоть там и написан классический состав, но в реале там напихано что-то странное. Если человек опытный, то использовать это можно, но второй раз такое покупать точно не буду.

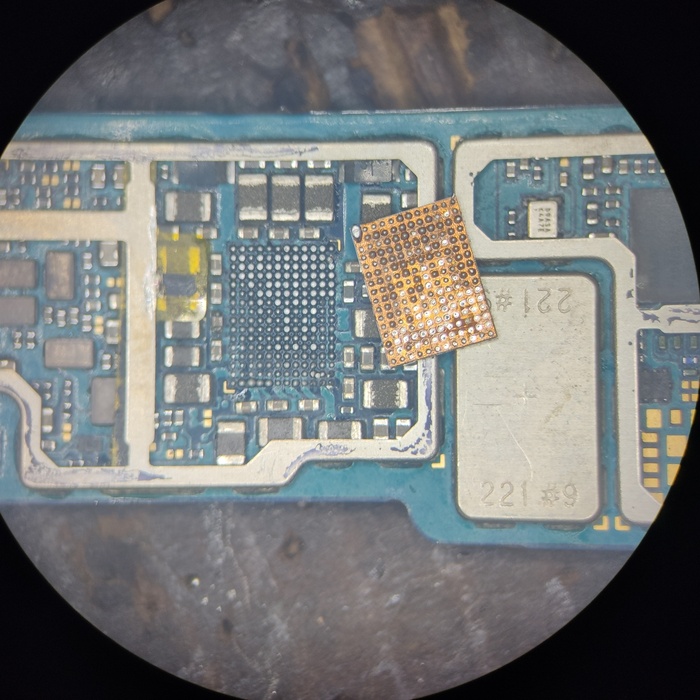

Прижимаю микросхему трафаретом, сверху намазывается паста, убирается лишнее и после нагрева получаются такие ровненькие шарики.

Вычищаю плату от последствий предыдущих ремонтов. Мажу флюс на посадочные площадки, для более качественной пайки.

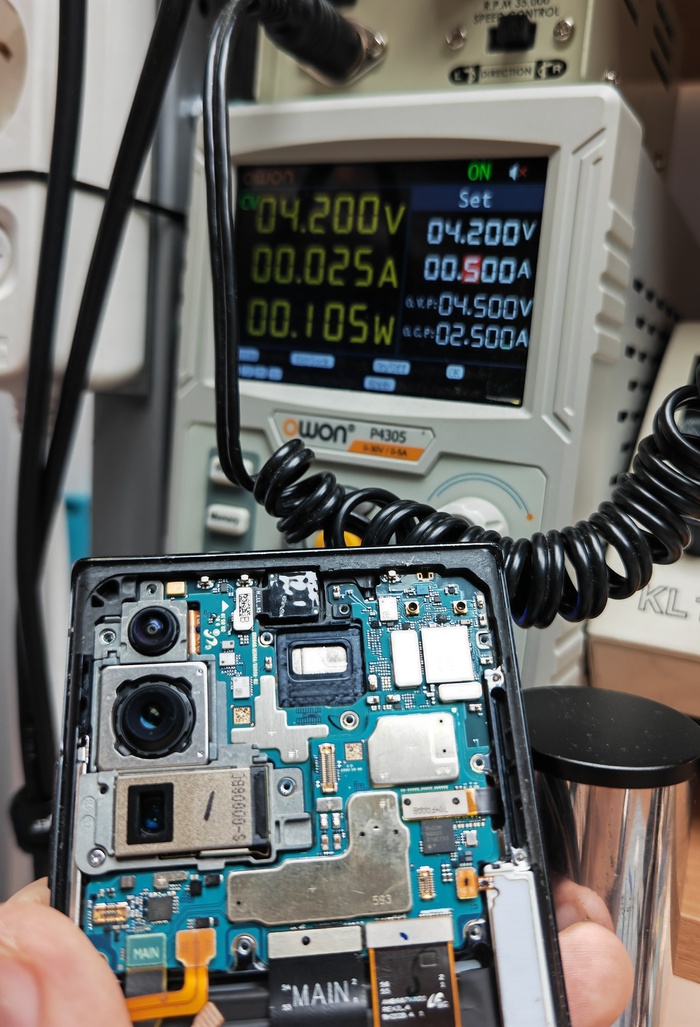

После того, как контроллер установлен на место, проверяем потребление от блока питания и наношу термопрокладки на все микросхемы, на которых они должны быть.

Теперь телефон включается и с него можно достать нужную информацию.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

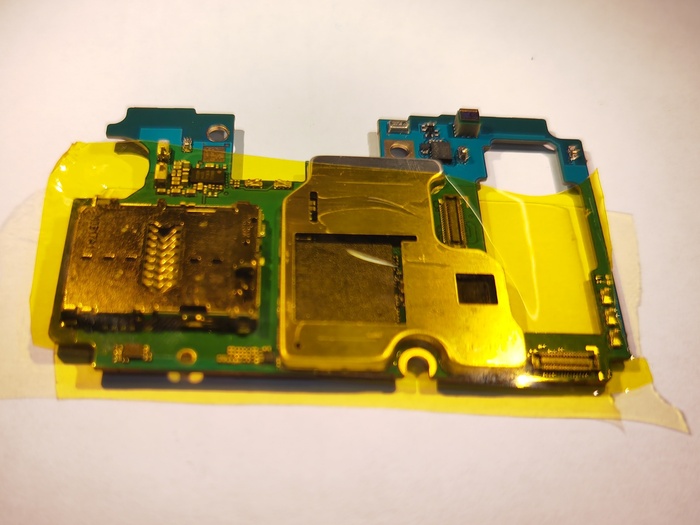

Первый в очереди Samsung A50, у которого после попадания воды не работает тачскрин.

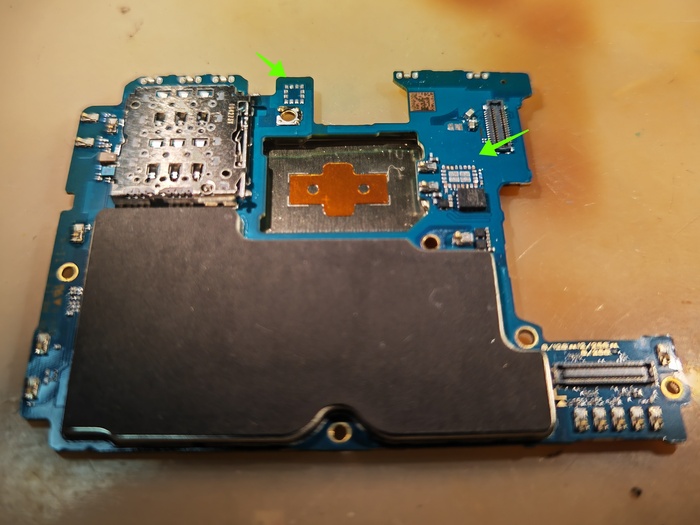

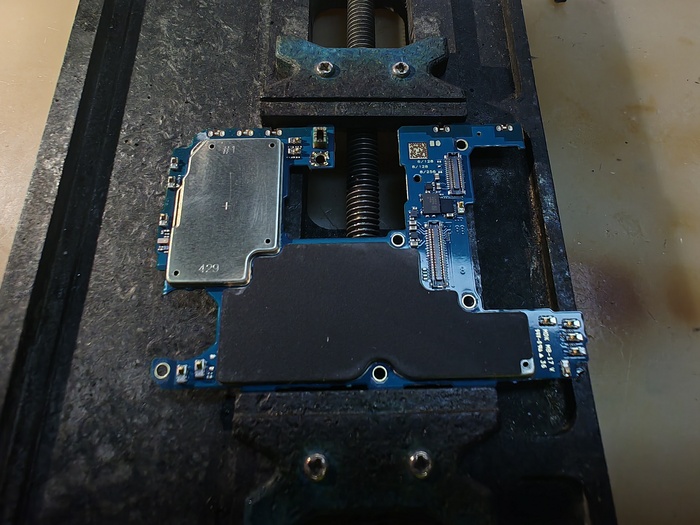

Материнская плата у телефона была в идеале, немного покраснели индикаторы влаги, но в целом все без окислений. Неисправным оказался сам дисплейный модуль.

Счастливые обладатели Samsung’ов, когда сталкиваются с проблемами, связанными с дисплеями, недоумевают от стоимости запчастей даже на среднебюджетных моделях. Например, в A505, оригинальный модуль стоит ~4500р, а самое интересное, что со временем его цена практически не меняется. Есть китайские oled, но кто не любит возвраты, с ними даже не связываются. Чтобы уменьшить стоимость ремонта, попробую восстановить этот дисплей.

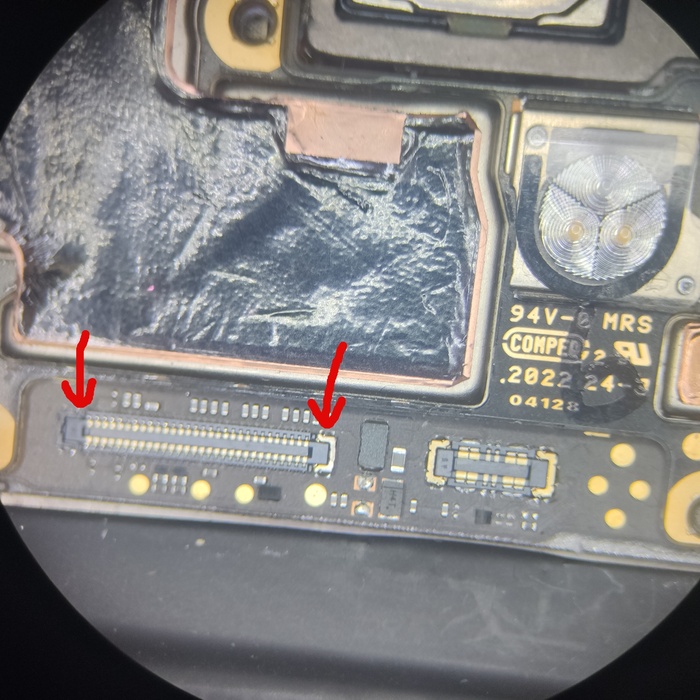

Соединительный шлейф тачскрина идет от основного шлейфа дисплея к стеклу матрицы. На первый взгляд все очень даже неплохо

но стоит только отклеить его и сразу проявляется причина, по которой не работает тач

Зачищаю от токопроводящего клея, которым соединены 2 шлейфа и перед нами несколько отгнивших контактов

которые восстанавливаю медными проводами

предварительно припаяв шлейфы между собой обычным свинцовым припоем

После проверки вклеиваю дисплей на место. Такие ремонты скорее исключения и чаще всего проблемные дисплеи просто меняются, потому что их нельзя отремонтировать.

Следующий аппарат в ремонте Samsung T525 – ветеран, но вполне еще подойдет для мультиков на YouTube.

Не включается, предварительно диагноз – неисправна микросхема памяти.

Подпаиваюсь по ISP и пробую зачитать информацию с флешки. Во-первых, чтобы проверить ее работоспособность. А во-вторых, если она окажется нерабочей, то считать интересующие нас разделы, которые помогут сэкономить время, потраченное на восстановление служебной информации, после замены микросхемы памяти.

Проблема действительно оказалась в EMMC, у которой ресурсы записи подошли к концу, но мне повезло, потому что в планшете стоит Toshiba. У разных производителей памяти она  выходит из строя по-разному. У Тошибы, при нерабочей  микросхеме, можно еще считать данные на программаторе, а вот у Samsung уже вряд ли. Вычитав калибровки сети из старой микросхемы, можно менять ее на новую. Но для этого нужно сначала избавиться от предыдущей.

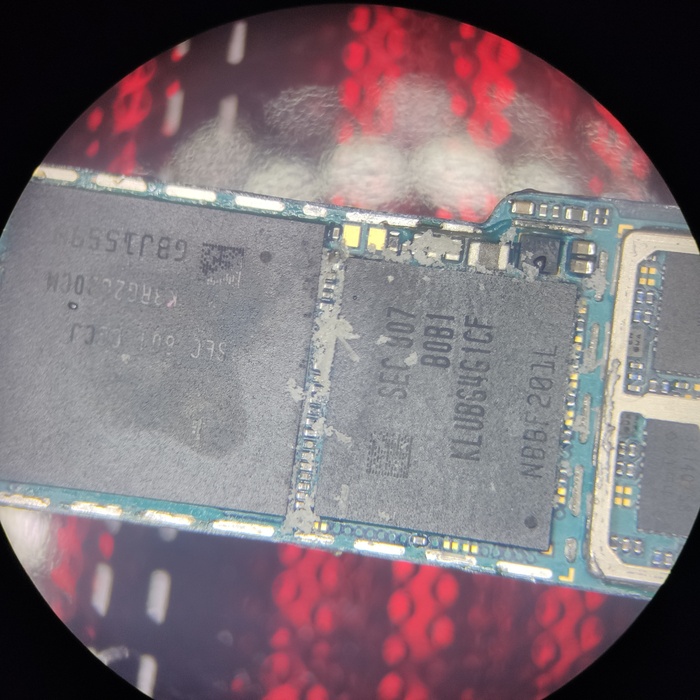

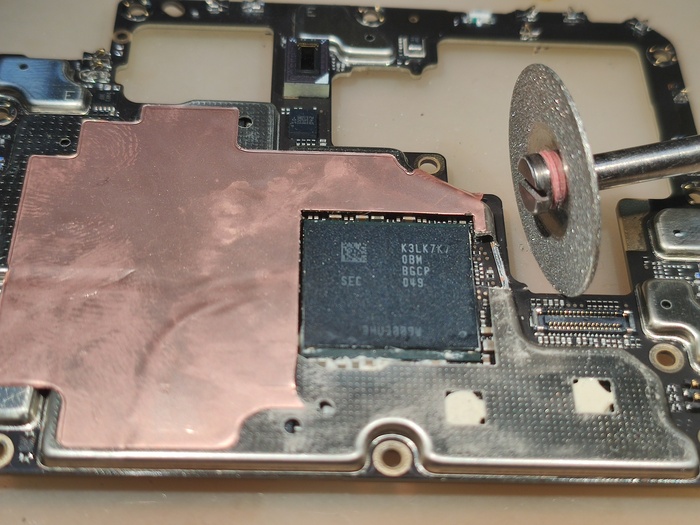

Чаще всего я просто выпаиваю микросхемы, но тут рядом печально известный процессор Qualcomm Snapdragon 800 MSM8974, поэтому решил лишний раз не греть плату, а просто выпилить EMMC дремелем.

Такой огрызочек получается после процедуры

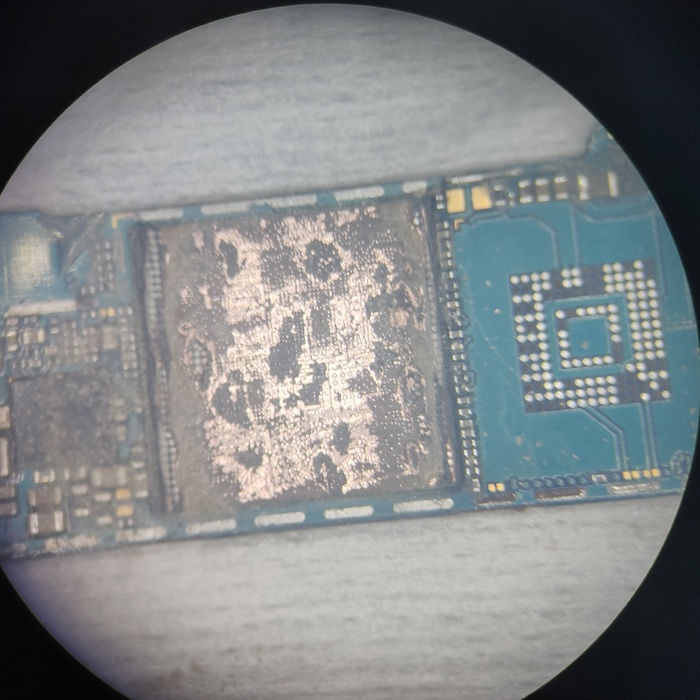

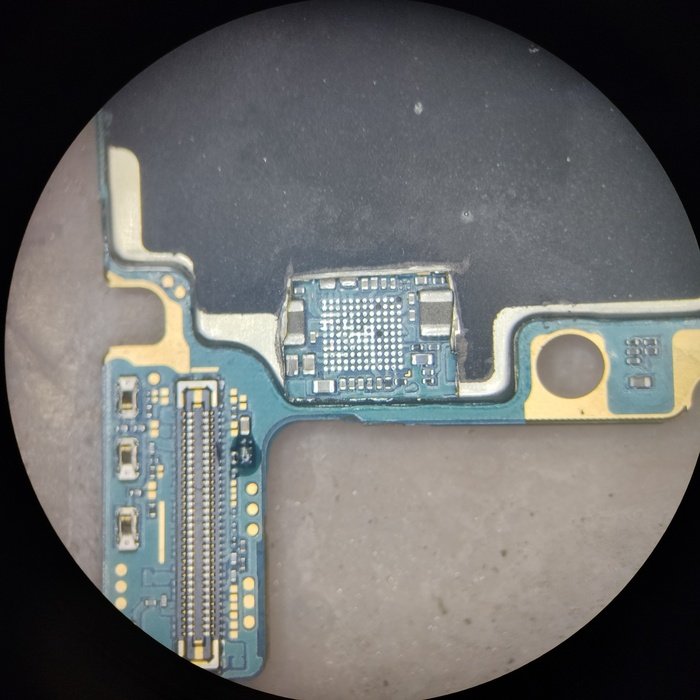

остается только паяльником и оплеткой убрать старые шарики и остатки мягкого самсунговского компаунда.

Беру рабочую микросхему, предварительно записываю на программаторе туда загрузчик, разметку и EFS-зону и впаиваю на место старой.

Теперь нужно прошить планшет сервисной прошивкой и все отлично работает. Микросхема была на 32Gb и увеличение памяти стало небольшим бонусом при ремонте.

И напоследок, не очень популярный планшет Samsung T715, который “прикурил” от какой-то кривой зарядки и теперь быстро разряжается.

Планшет, по моде тех лет, разбирается через дисплей, что усложняет его ремонт. Но чтобы не рисковать дисплеем, нам поможет одна хитрость – отклеивается задняя крышка и этого вполне хватит, чтобы добраться до интересующих нас частей на плате.

Подключаю его к блоку питания и вижу паразитное потребление в выключенном состоянии больше полампера

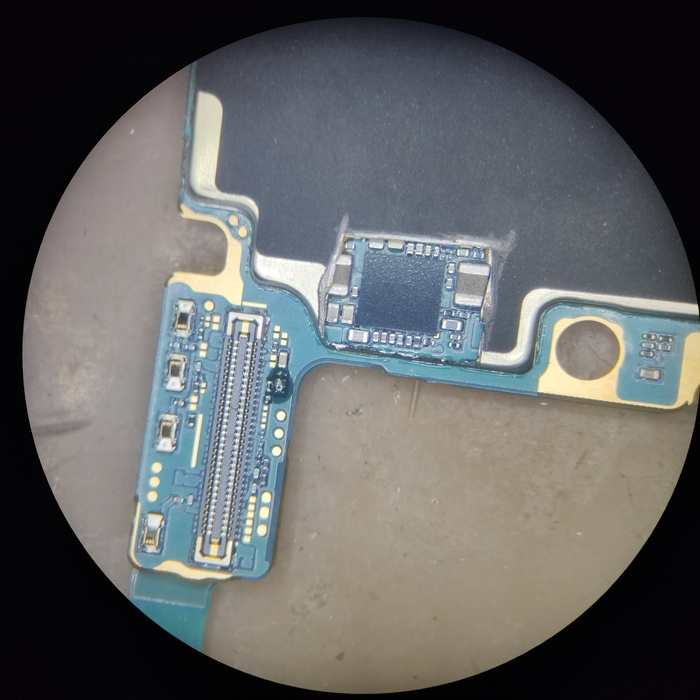

Осматриваю тепловизором плату и сразу видно – греющийся контроллер заряда, который вышел из строя от некачественного зарядного устройства.

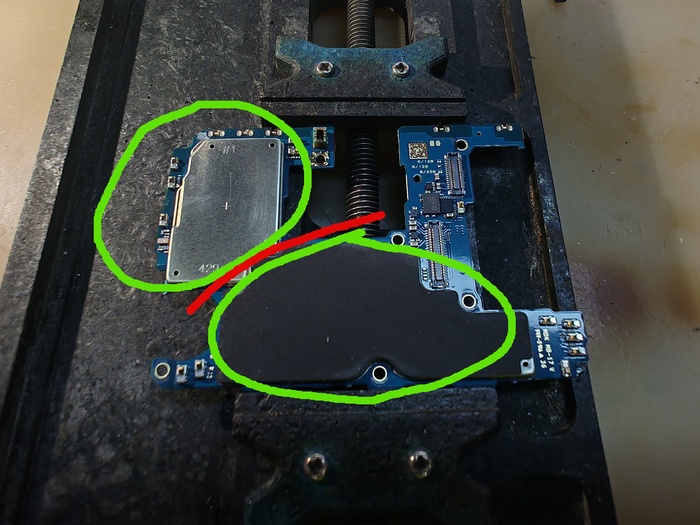

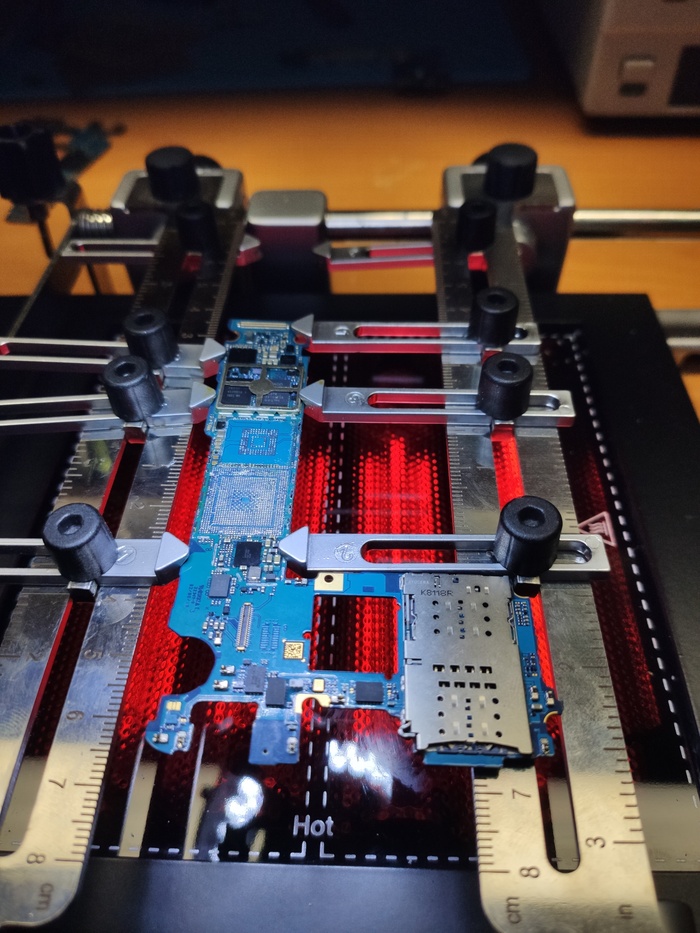

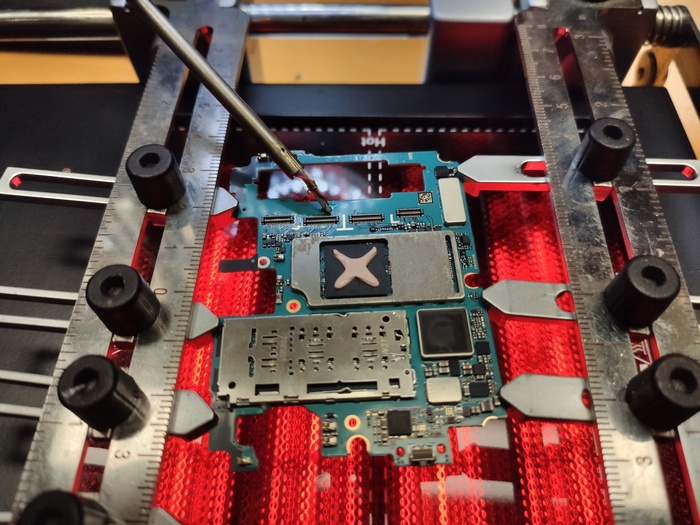

Аккуратненько отстегиваю все шлейфы на нижней части платы и подсовываю металлическую пластинку в место, где будет происходить пайка, чтобы не образовалось пятно на дисплее от перегрева термофеном.

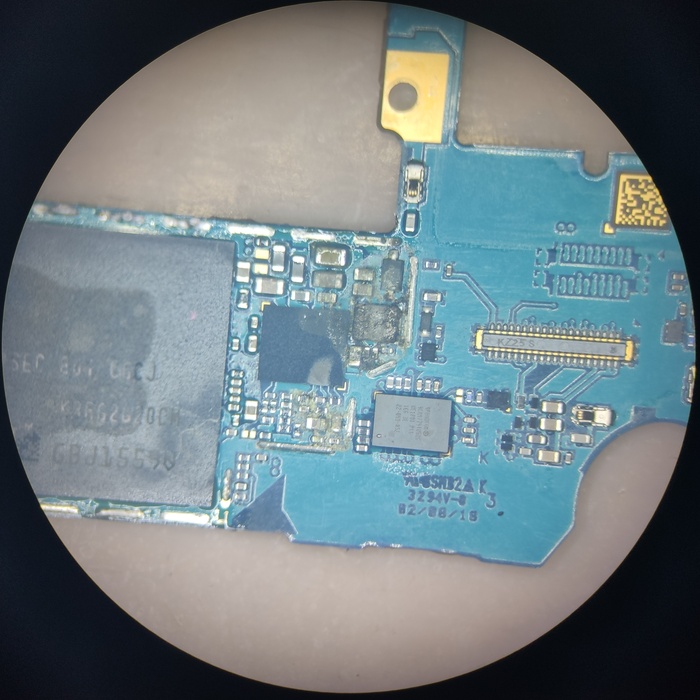

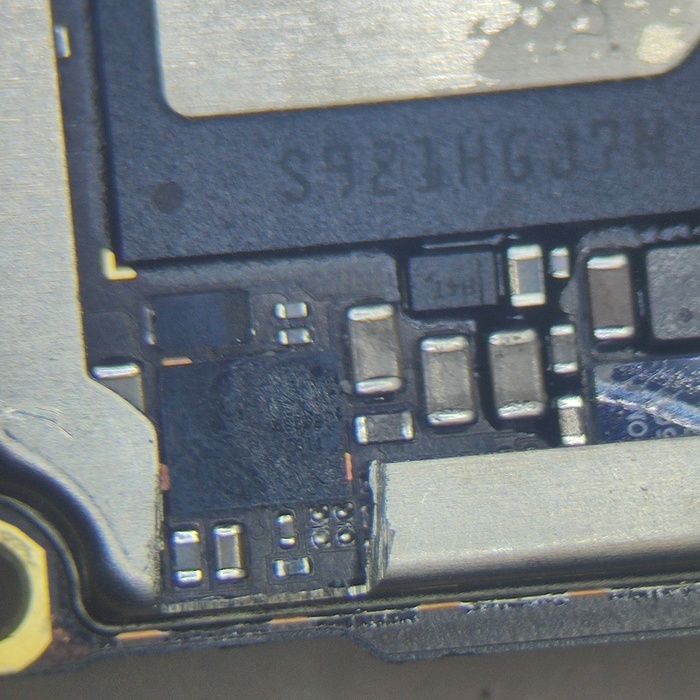

Выпаиваю контроллер заряда. Даже невооруженным взглядом видна обгорелая часть на микросхеме.

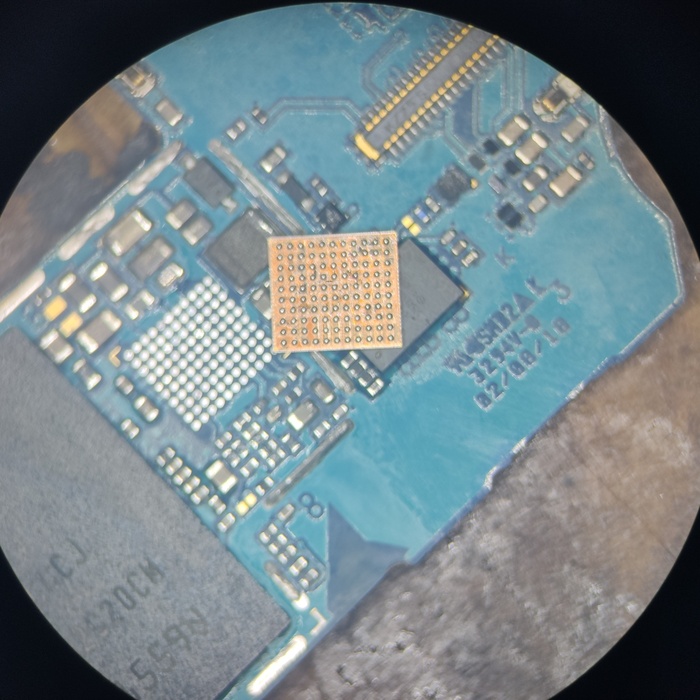

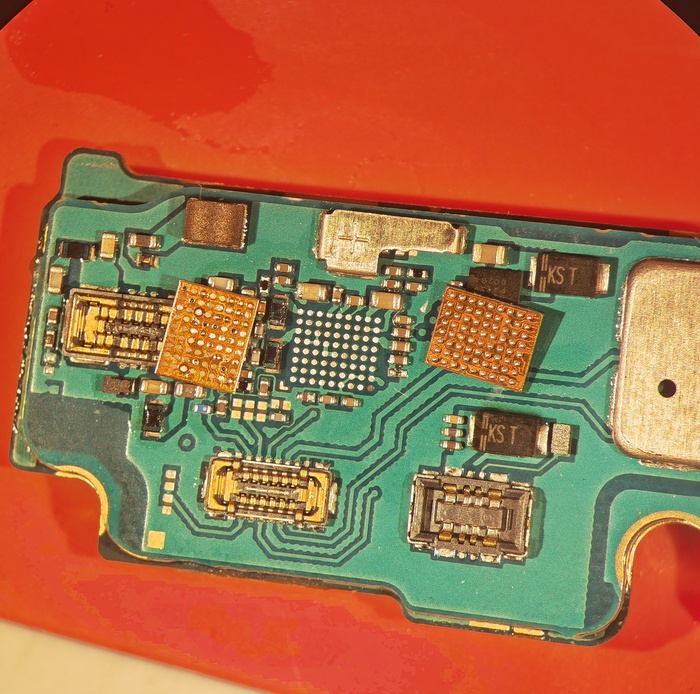

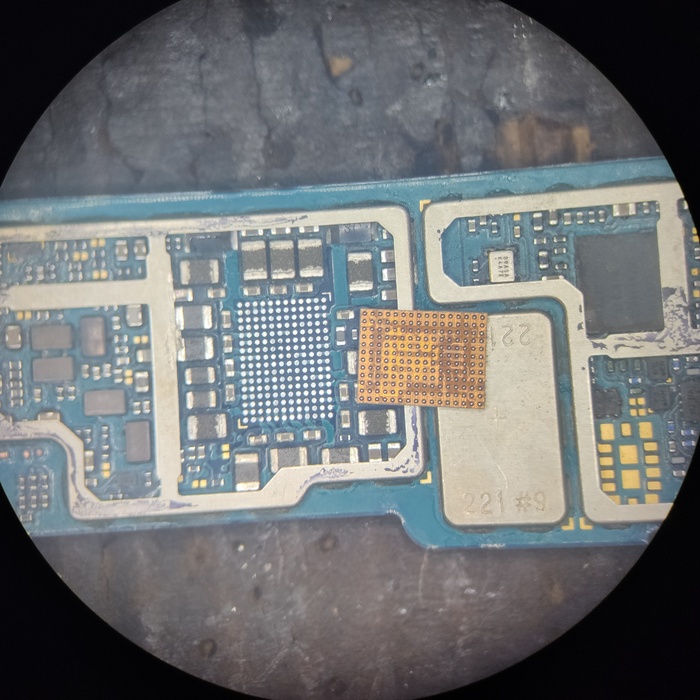

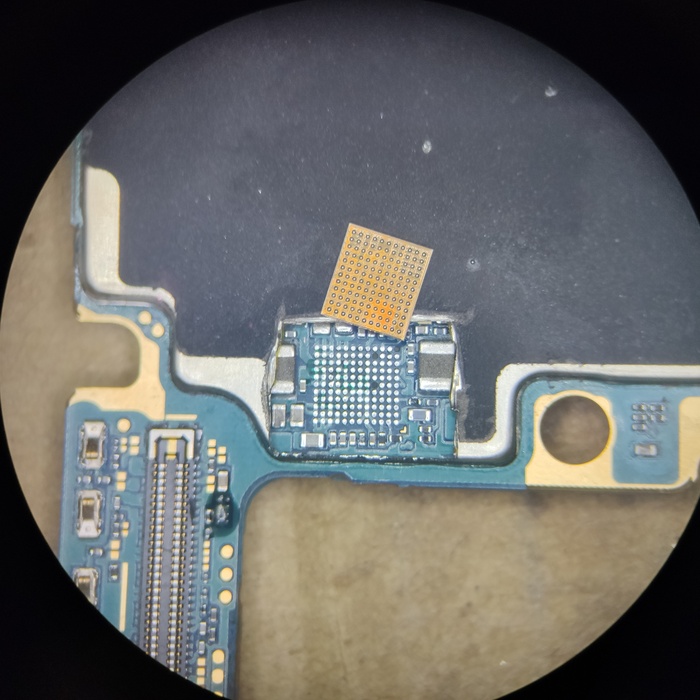

Зачищаю посадочную площадку и устанавливаю новый чарджер, предварительно накатав на него свинцовые шарики трафаретом и паяльной пастой.

На всякий случай проверяю на предмет лишнего потребления

Теперь можно склеивать крышку и отправлять в другой город.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

Изначально телефон искупался в воде и через какое-то время пропала подсветка. Вообще, проблемы с подсветкой достаточно распространённое явление при ремонте телефонов. И чаще всего, есть ряд типовых решений, к которым прибегаешь во время ремонта. Но так бывает только когда телефон попал сразу к тебе, а вот если его кто-то уже “ремонтировал”, то и начинается самое интересное.

Над этим Хуавеем немного надругались

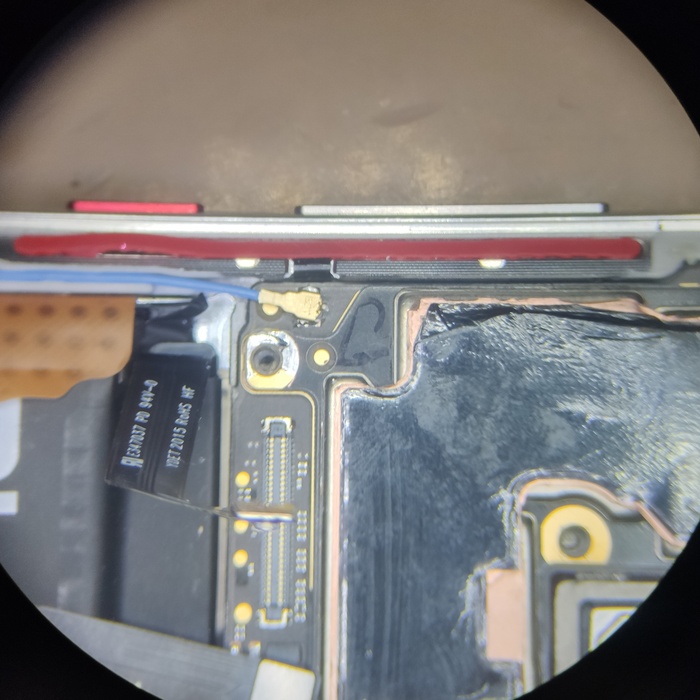

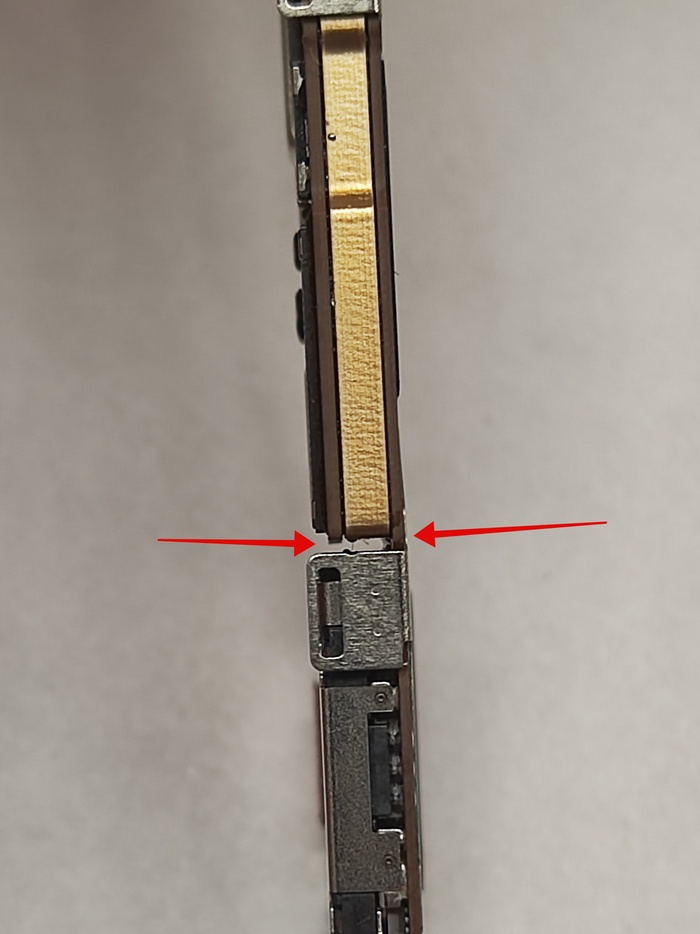

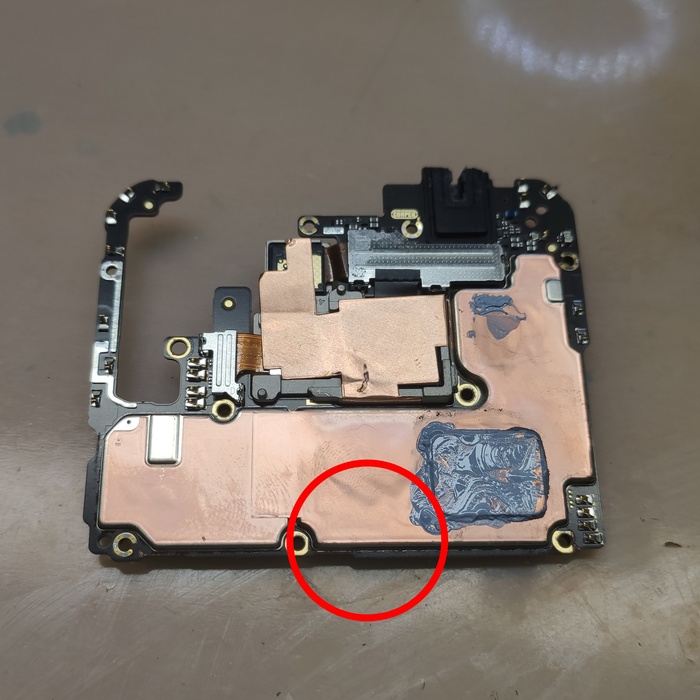

Фото трудно передать, но плата практически винтом. Люди снимали защитный экран и, видимо тянули его, параллельно с этим нагревая термофеном. Но т.к текстолит из-за нагрева становится более “мягким”, то вместе с отрыванием металлического экрана гнется материнская плата. Ну если вы его все равно выкинули, то хотя бы не грели плату, а просто откусили бы кусачками.

Но гореремонтнечки так просто не сдаются и продолжали чинить до победного.

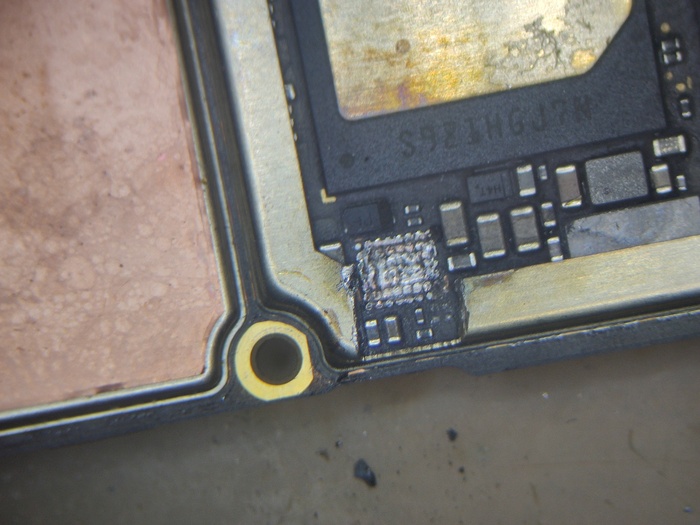

Половину микросхем снимали, флюс не оттерли, каких-то перемычек наставили.

Сначала я думал, что снимали они все рандомно. Ведь не было никакой связи между изначальной проблемой – не показывающим дисплеем и теми узлами, в которые они залезли.

Со стороны проца снимали: контроллер зарядки, контроллер быстрой зарядки, микросхему подсветки. И с обратной стороны платы - питание передатчика.

Было отчетливо слышно, что телефон загружается, только отсутствует изображение и подсветка, но мне не давало покоя логика предыдущего сервиса.

И тут я достал тепловизор и все встало на свои места. Оказалось, что во время включения все эти микросхемы нагреваются, особенно сильно регулятор напряжения передатчика. А раз нагреваются, значит неисправны. Но НЕТ!!! Это в корне неправильно! Потому что физика – бессердечная сука и выделение тепла микросхемами, при их работе, это абсолютно естественный процесс и чем большие токи и напряжения воздействуют на микросхему, тем больше этого тепла и выделяется, частично для этого в телефонах и используются защитные экраны на плате. Особо нагревающиеся микросхемы рассеивают тепло через термопрокладки на экран, а тот в свою очередь на всю плату и на корпус. И за счет этого микросхемы не выходят из строя через месяц работы.

Преступление раскрыто, теперь можно со спокойной совестью приступить непосредственно к ремонту.

Оттерев весь флюс с платы. И проверив, что выходное напряжение на микросхеме подсветки не формируется, снимаю ее и впаиваю на это место новую.

Включаю телефон, вижу заветные ~16V. Но тут я уже насторожился, ведь в другом сервисе снимали эту микросхему, а когда телефон попал ко мне, то она была неисправная. Я, конечно, допускаю, что они могли ее не менять, а просто реболлить… Подключаю экран и сгорает предохранитель по подсветке. Отключаю аккумулятор и замеряю сопротивление на линии подсветки с подключенным дисплеем. оказывается, что там короткое замыкание, а с отключенным – нет.

Решил попробовать восстановить этот дисплей, хотя, чаще всего так не делаю, т.к вода затекает обычно в место крепления шлейфа дисплея к стеклу матрицы, а там делать особо нечего.

Выклеиваю его, действительно дисплей залит, об этом говорят разводы на всей подложке.

А вот и наше замыкание на подсветке

Убираю окисления, пропаиваю мелочь вокруг

и восстанавливаю дорожку подсветки

которая и коротила на корпус, из-за которой и сгорал драйвер подсветки, из-за которой и перерыли полтелефона.

Нижнюю плату тоже зацепило водой, но это уже мелочи.

Собираю, тестирую. Дисплей, конечно, с разводами оказался после воды, но менять его уже не стали, работает, да и ладно.

Я иногда думаю: “вот бы во всех сервисах работали сплошь профики, людям не приходилось бы бегать в 3 сервиса, а потом выбрасывать телефон, потому что его зачинили до такого состояния. Каждый второй клиент не был бы подозрительным, когда приносил тебе технику в ремонт, думая, что и тут его кинут”, а потом вспоминаю, что ведь в каждой второй сфере такой бардак и понимаю, что глобально на это никак не повлиять, остается просто делать свою работу.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

Xiaomi BS2 не включается после падения. Первое, что меня удивило – телефон 19 года, а он до сих пор разбирается через дисплей. Т.е чтобы добраться до внутренностей нужно отклеить хрупкий модуль, стоимостью ~8000руб. С момента зарождения этой моды, я не понимал, в чем инженерное преимущество такой конструкции, но был очень рад, когда безумцы из самсунга наигрались в это и стали выпускать более ремонтопригодные аппараты, а за ними последовали и все остальные вендоры. Телефон уже где-то разбирали, поэтому его принесли ко мне уже с отклеенным дисплеем. Но дальше меня ждал еще более интересный сюрприз.

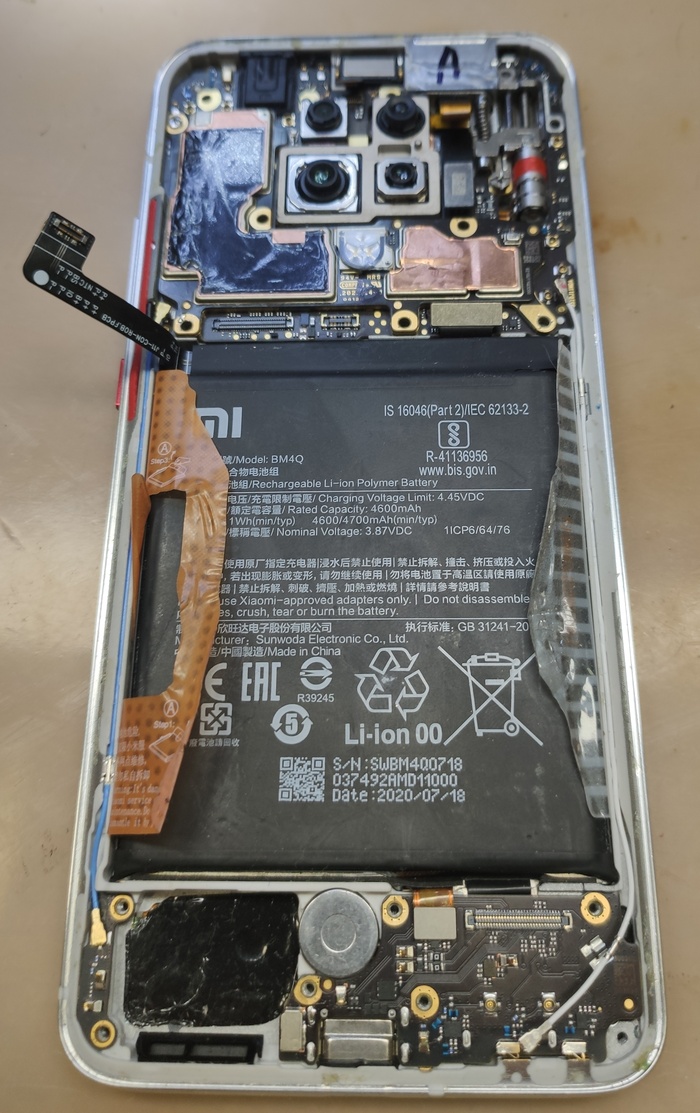

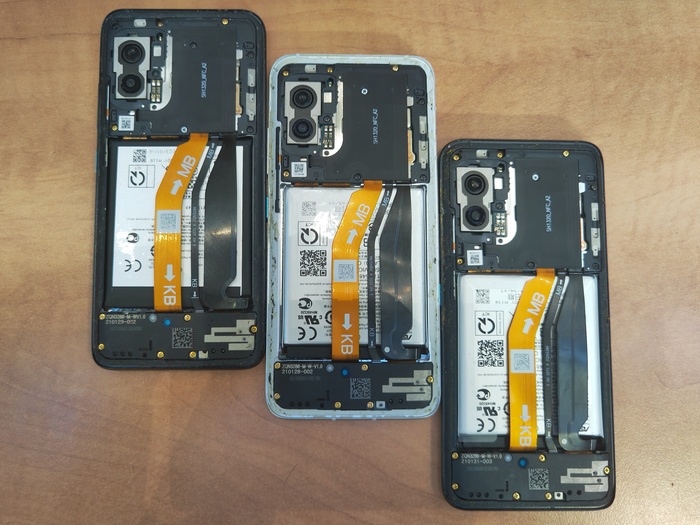

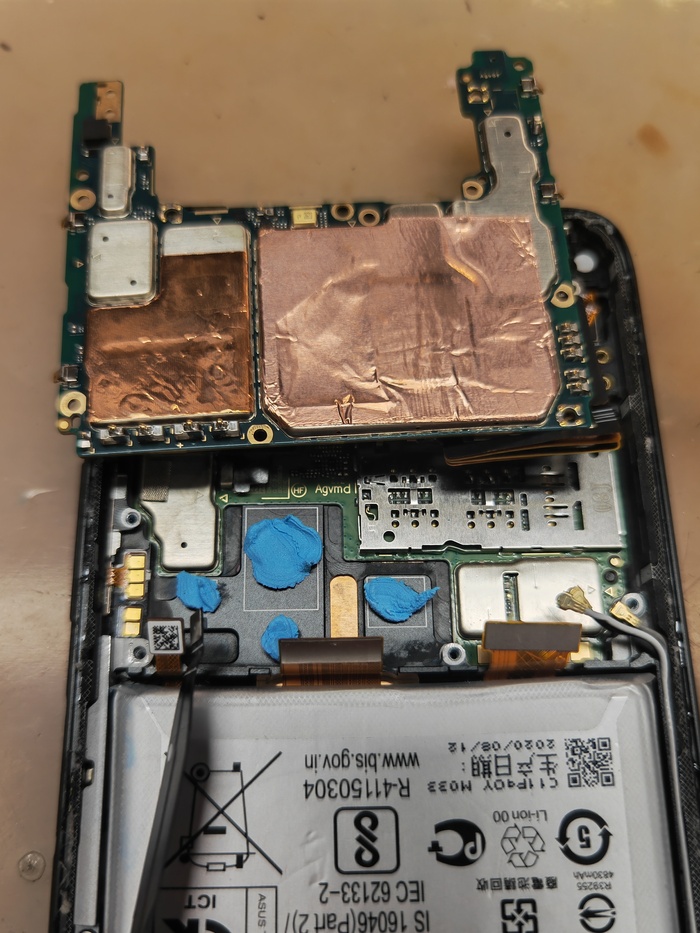

Тадам. Так выглядит телефон внутри. Я сначала даже не поверил, подумал может эта китайская поделка просто, потом открыл схему – ан, нет. Оригинал.

Обычно такое количество шлейфов и коаксиалов используют на брендах третьего эшелона: oukitel, doogee и пр гаджетах, которые покупают из-за корпуса и емкости АКБ, но никак не для топового железа

Немного разобравшись в схеме, я, конечно, понял, какая была идея, ради которой так извращались.

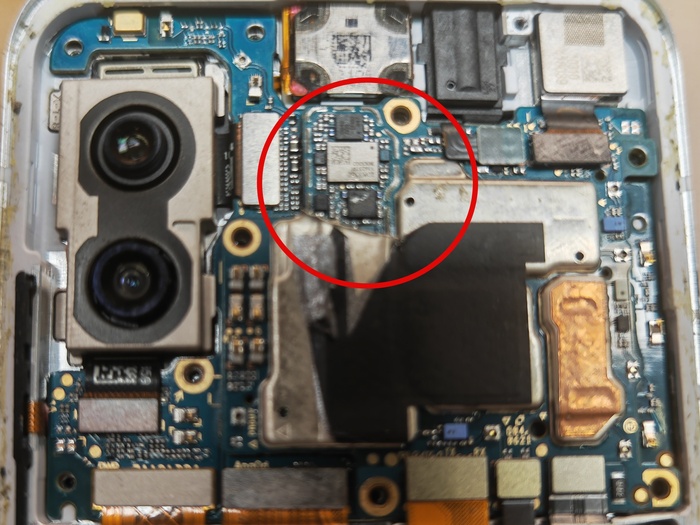

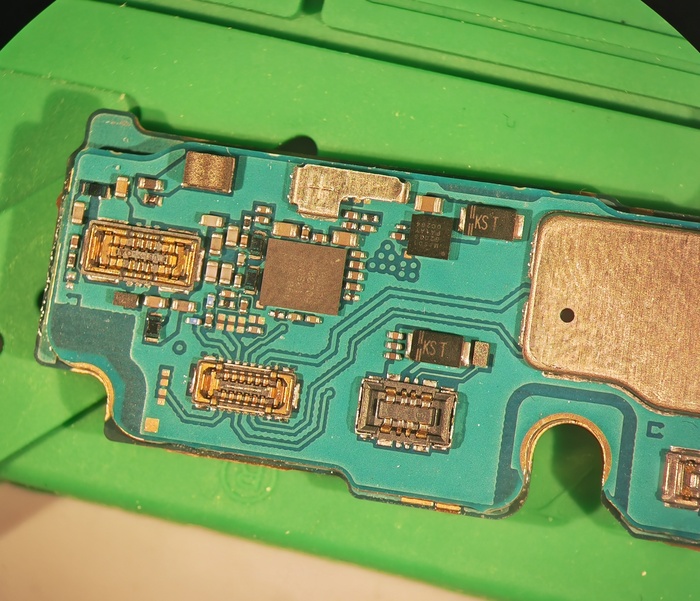

Вот это нижняя плата, к которой идут все шлейфы от основной. На ней, конечно, еще куча коннекторов, к которым подключаются все новые и новые шлейфы: вибро, динамики, датчики (есть предположение, что чей-то родственник, в компании Xiaomi, построил заводик по производству шлейфов. И теперь в каждой модели будет расти число гибких кабелей, возможно даже каждое лето их придется менять на новые)

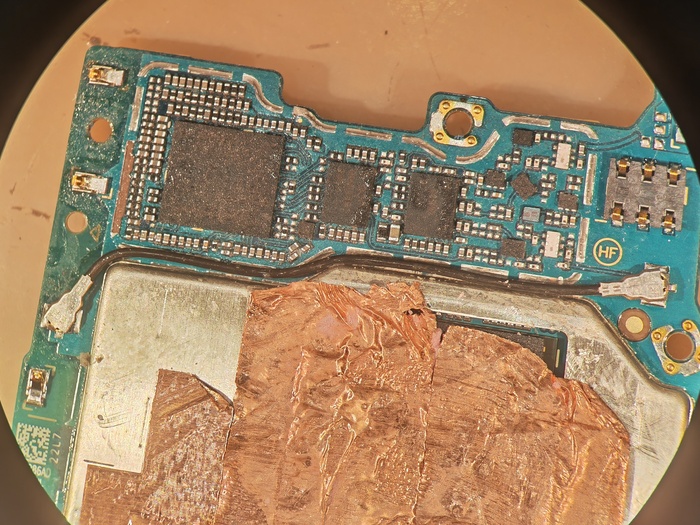

Под защитным экраном стоит несколько микросхем, которые отвечают, в большей степени, за зарядку. Но современные микросхемы достаточно сложны, поэтому имеют связь и с другими микросхемами на плате (когда они находятся на одном куске текстолита, то проблем развести нужные линии в 10 слоях по плате нет, но когда решили сделать такую интересную конструкцию, тут и всплыла неожиданность, которую заколхозили кучей шлейфов)

Наверное, идея была в том, что при выходи любой из микросхем зарядки, взять новую плату и просто ее поменять, при минимальной квалификации инженеров АСЦ. Но, во-первых, как мы помним, телефон разбирается через дисплей – а это, даже при наличии камеры с подогревом все равно риски, а во-вторых, плата стоит 4000, что примерно столько же, сколько и возьмут за замену контроллера питания вне АСЦ.

Теперь приступим непосредственно к ремонту. Для ЛЛ есть спойлер в конце поста.

Напомню, что смартфон не включается после падения

Подключаю основную плату к блоку питания и обнаруживается паразитное потребление 20мА. Чем меньше потребление, тем сложнее его найти.

Но тут нам на помощь приходит тепловизор и прекрасно видно в динамике нагреваемый элемент, которым оказался неисправный контроллер питания PM8150 от Qualcomm

Аккуратно выпаиваем его

чтобы процессор, который расположен с обратной стороны не отвалился.

Беру донорскую плату и снимаю такой же, но рабочий контроллер.

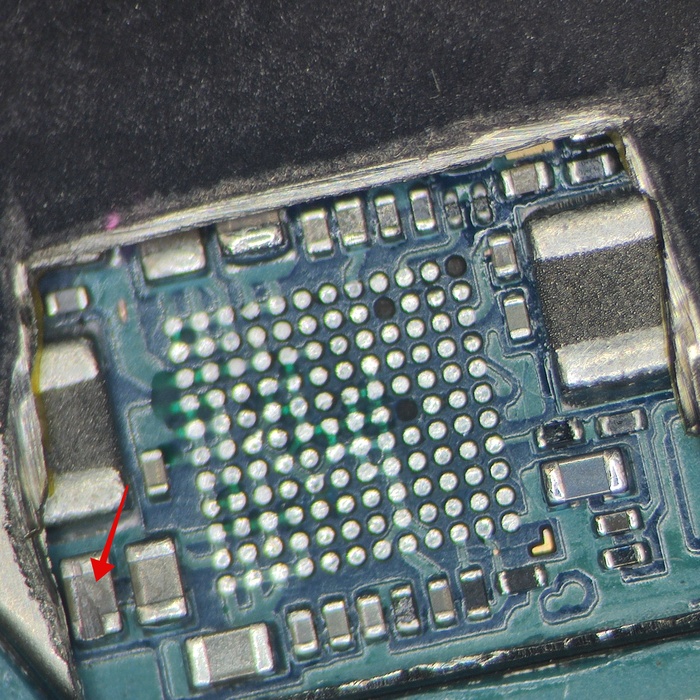

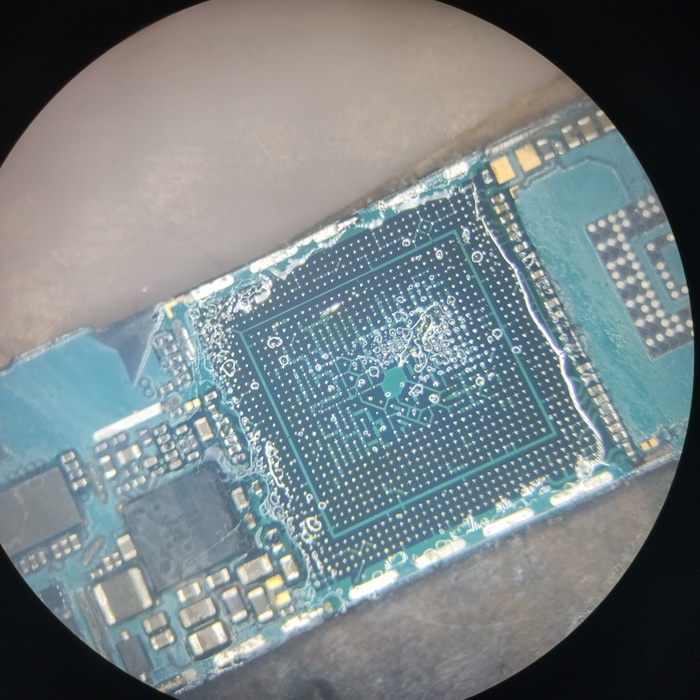

Зачищаю посадочную площадку на плате от остатков старого припоя и компаунда, для установки микросхемы. Мажу флюсом и припаиваю.

Телефон включился, заработал, но при проверке всего функционала выяснилось, что не работает сеть в режиме 2G и 4G, а вот 3G прекрасно работала.

Честно говоря думал, что не получится восстановить сеть, потому что пару недель до этого был в ремонте Xiaomi Note 8 pro с отсутствующей сетью в режиме 3g и 4g и, не смотря на кучу потраченного времени, не удалось победить его.

Если говорить в серьез о восстановлении сети, то для того, чтобы этим заниматься не вслепую нужно достаточно дорогое оборудование, которого у 99% сервисов нет и не будет, даже у тех, кто делает компонентный ремонт на приличном уровне. Такова реальность, есть вещи, с которыми приходится смириться. Максимум, что можно сделать – померять напряжение, на интересующих микросхемах и посмотреть обмен на RFFE и QLINK, но это малоинформативно и работает только в самых простых случаях. К тому же, даже отсутствие некоторых напряжений не служит симптомом вышедшего из строя контроллера питания, который их формирует, потому что есть программная часть, управляющая поднятием и удерживанием напряжений. Поэтому в таких случаях приходится снимать и припаивать микросхемы, отвечающие за сеть, по очереди, используя блок-схему работы сети, в надежде найти обрыв под одной из них.

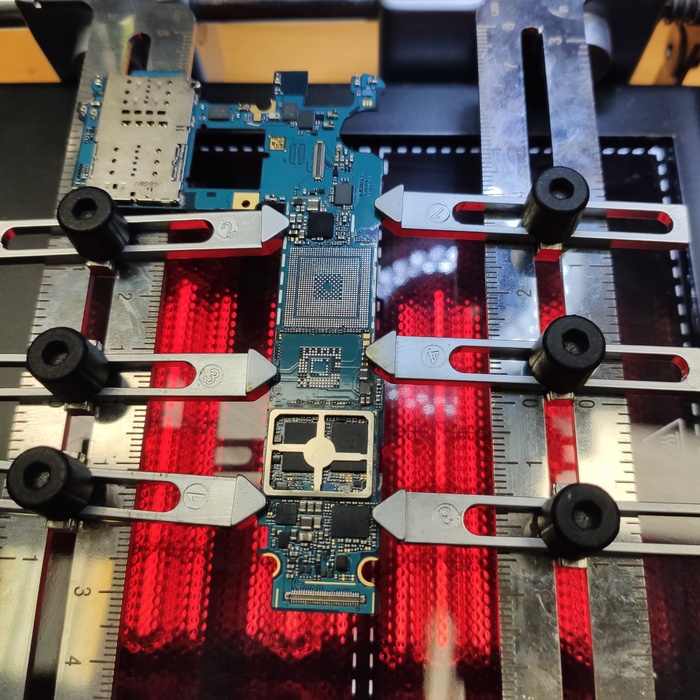

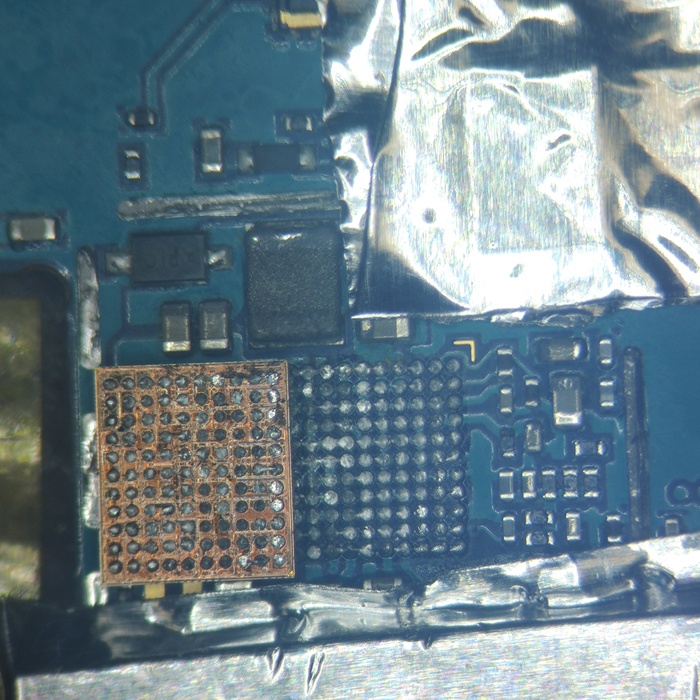

Первым делом, выпаиваю трансивер, предварительно накрыв процессор, находящийся рядом, теплоотводом

накатываю шарики и припаиваю на место. Проверив, ничего не изменилось

Далее очередь передатчика и его обвязки

который отвечает за 2G сеть – тоже мимо.

Вспомнив про предыдущий неудачный ремонт, даже не стал трогать усилитель 3g+4g.

И начал потихоньку перебирать более мелкие микросхемы – дупликсеры и усилители отдельных частот.

Снимаю, ставлю и …о чудо. Телефон отвключался. Теперь нет не только сети, но и включения. Каждый раз, в таких ремонтах, очень жаль потраченного времени, поэтому приходится “отыгрываться у казино”, тратя еще больше времени, в надежде, что удастся восстановить все.

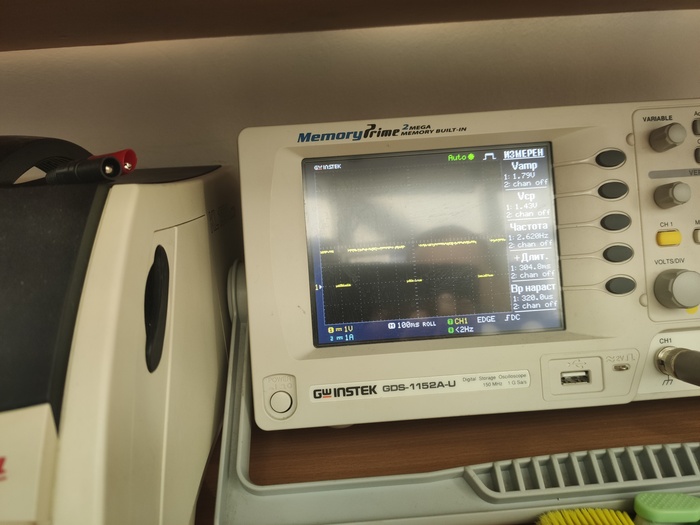

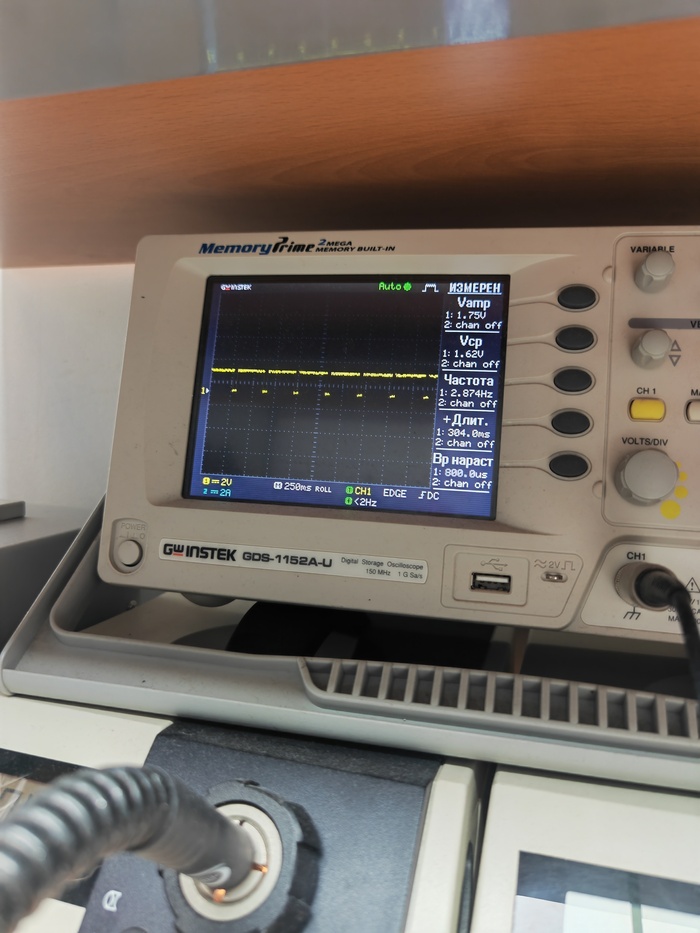

Потыкав в плату осциллографом, выяснилось, что нужные напряжения поднимаются, ответ от процессора приходит, но напряжения не удерживаются на высоком уровне. Это очень смутило, потому что так не должно быть, но списал все на свежую для себя платформу, в которой есть нюансы, которых я еще не знал.

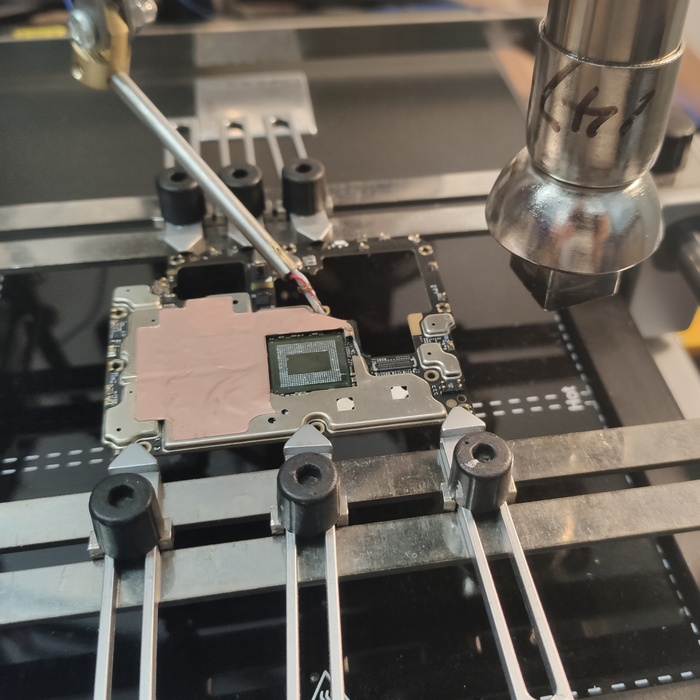

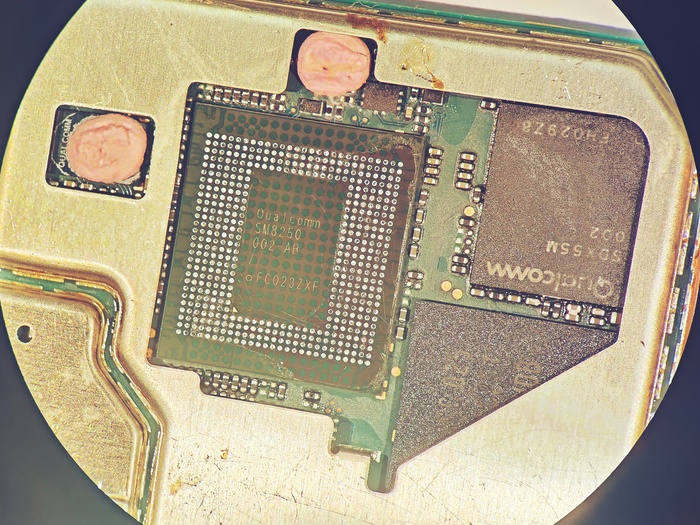

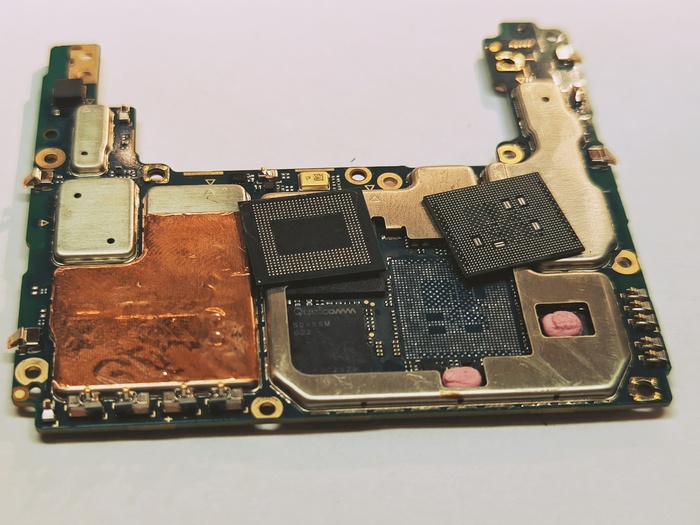

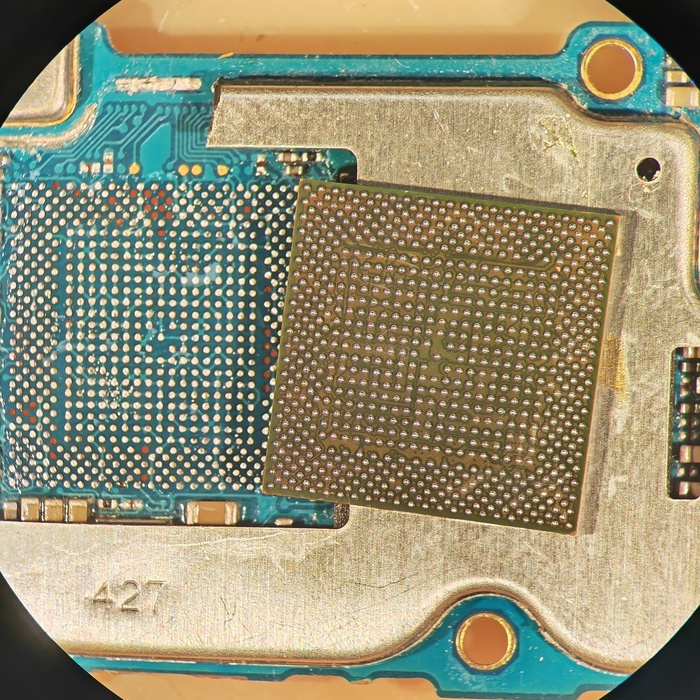

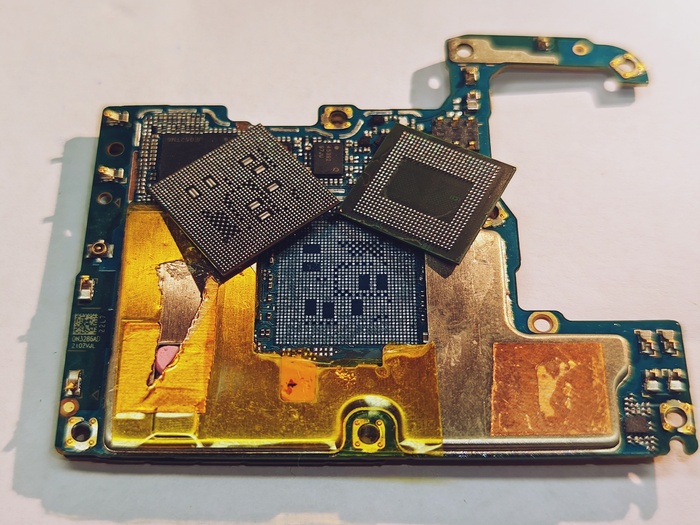

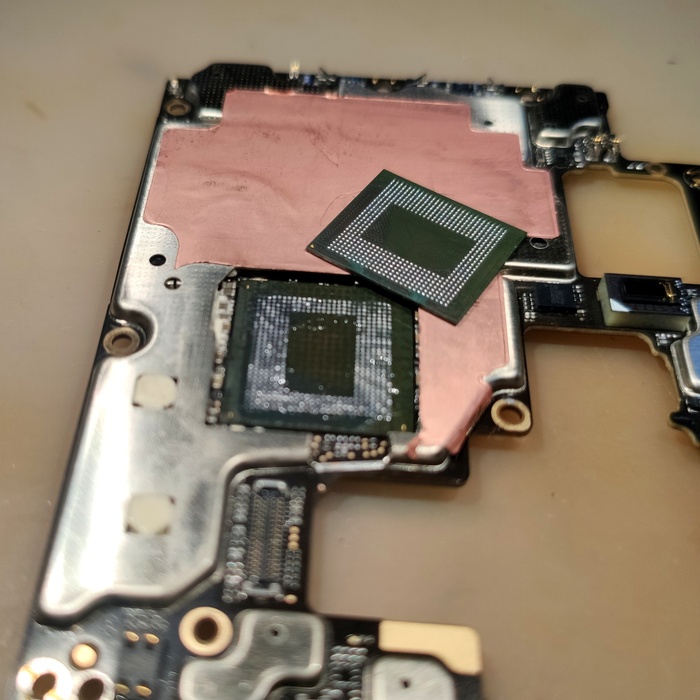

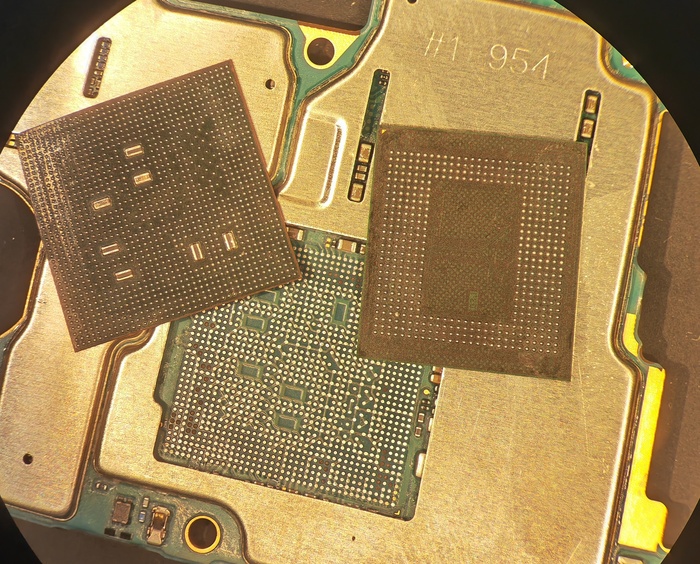

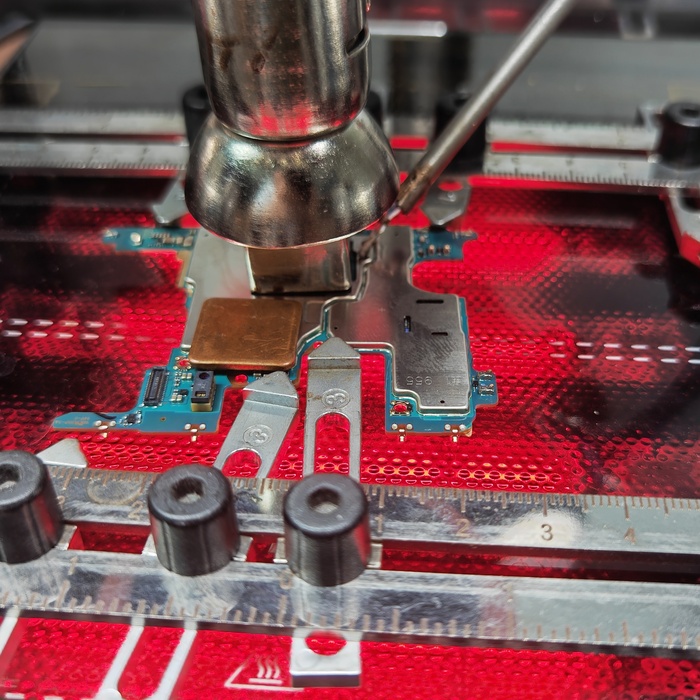

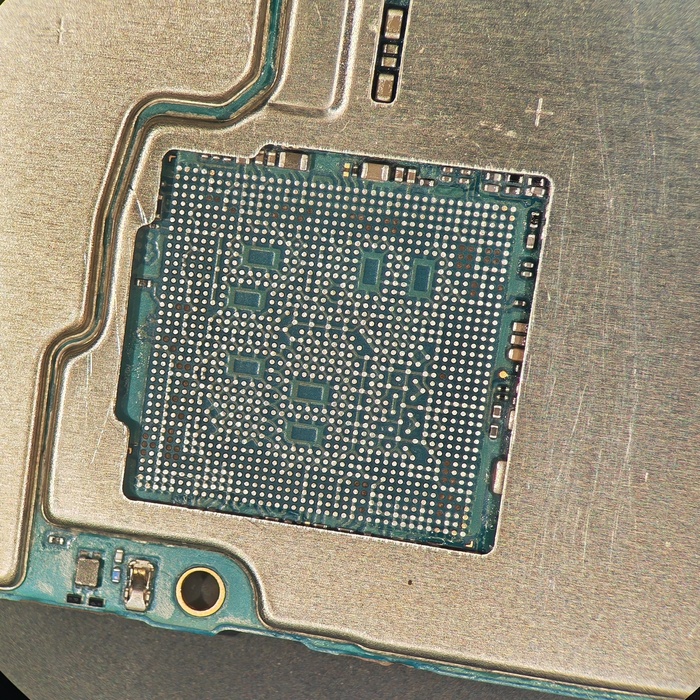

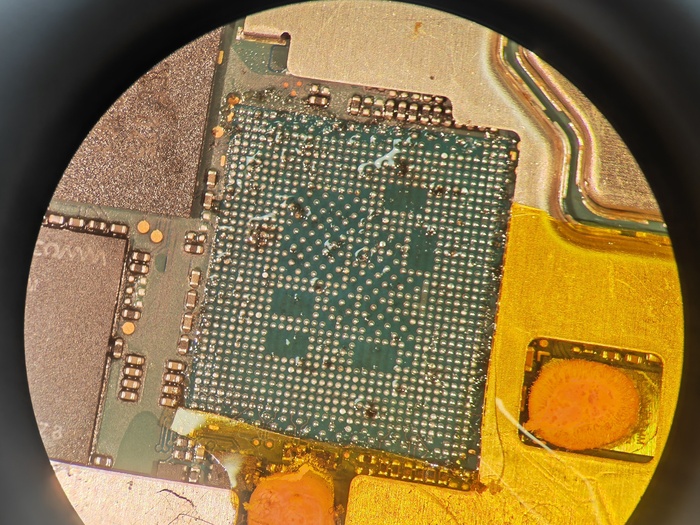

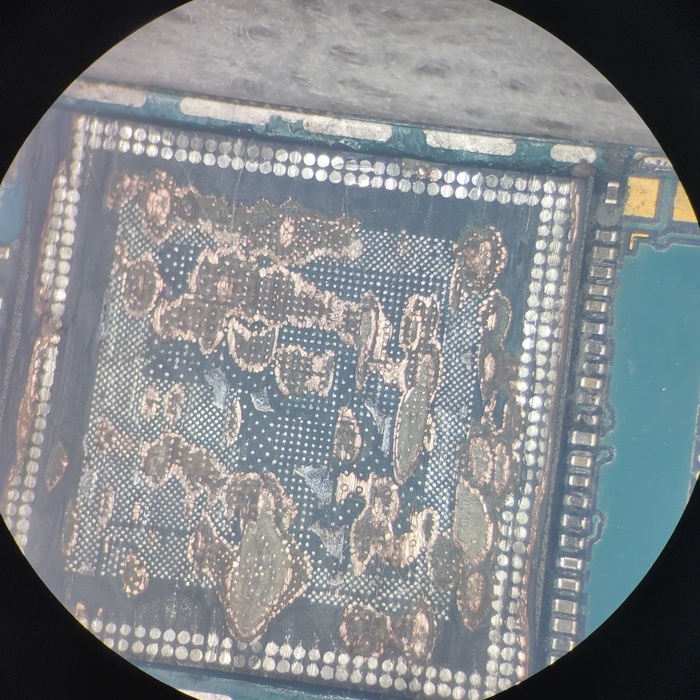

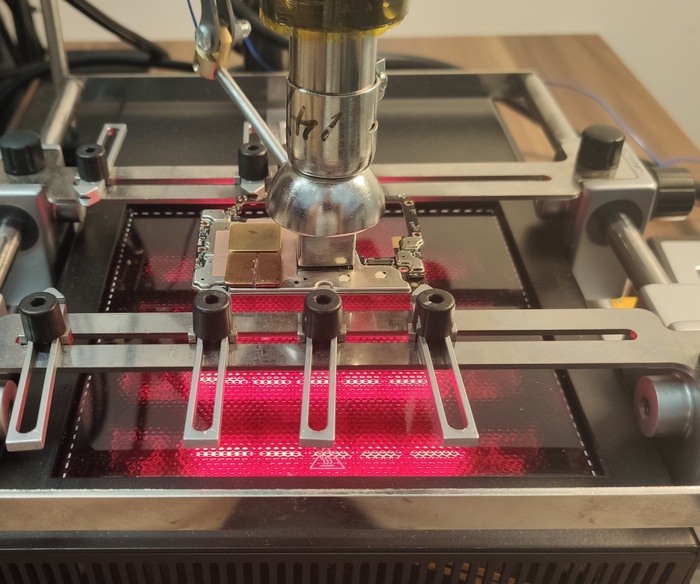

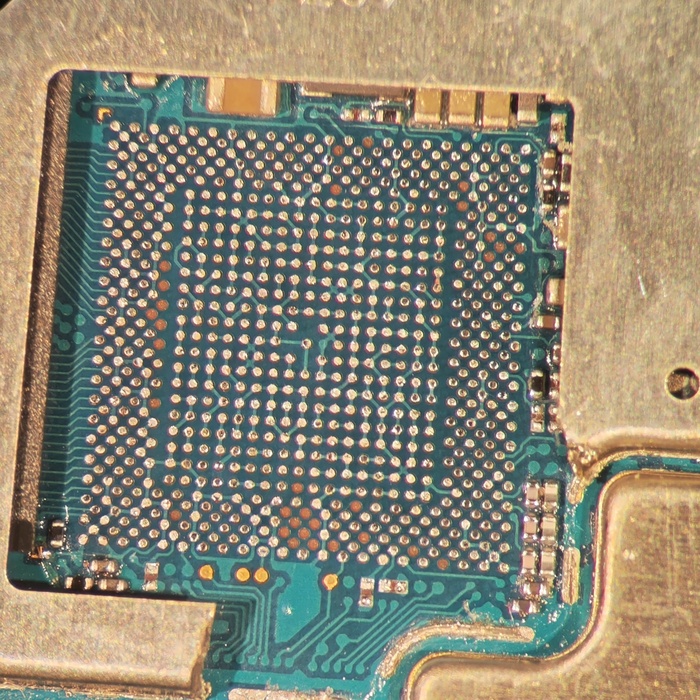

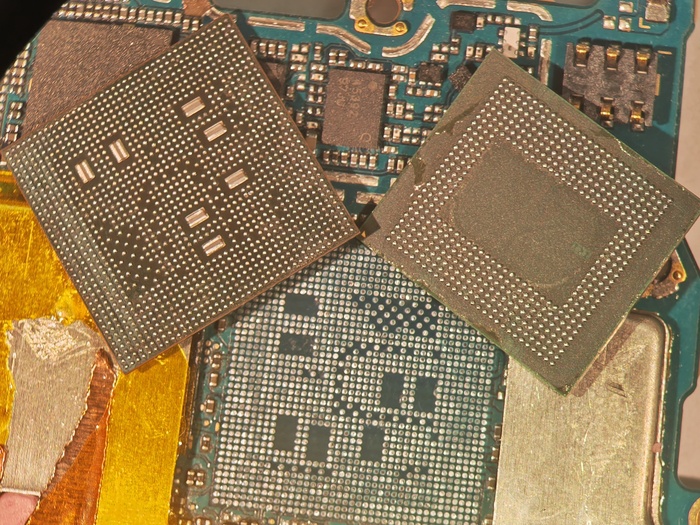

Плата уже перекопана дальше некуда, поэтому снимаю процессор SM8150.

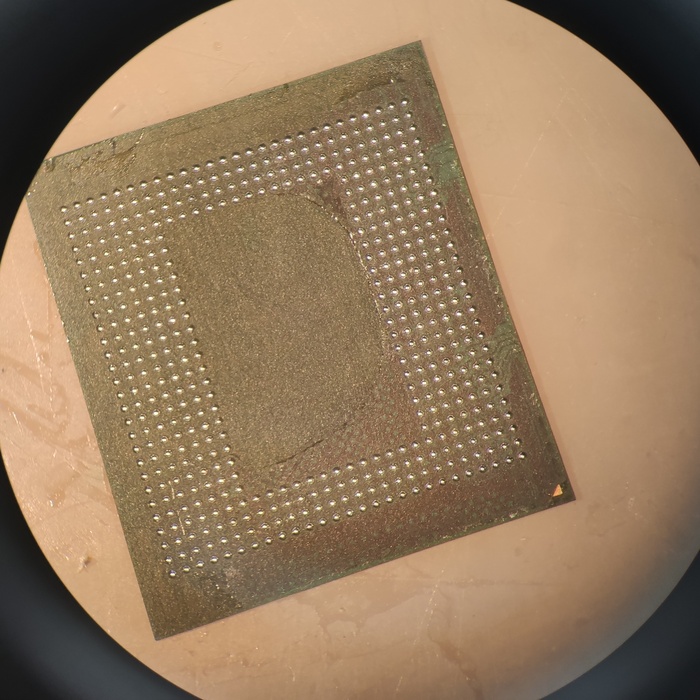

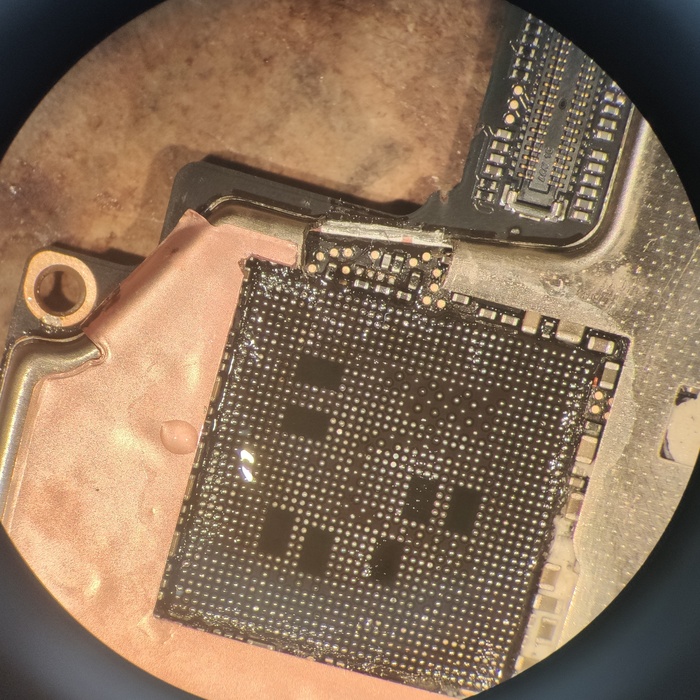

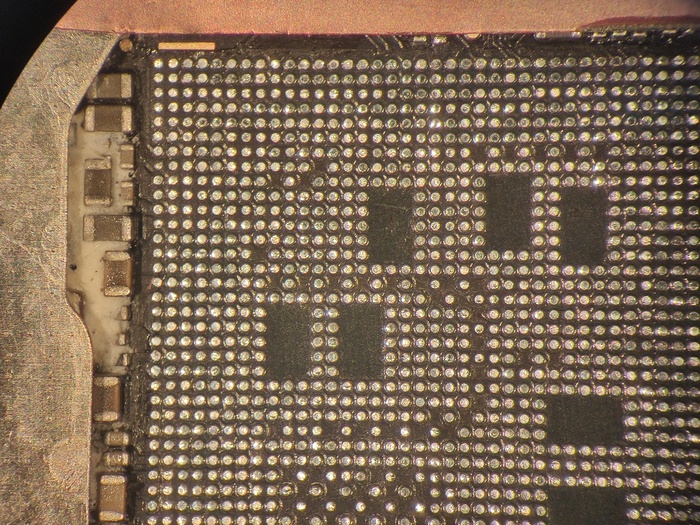

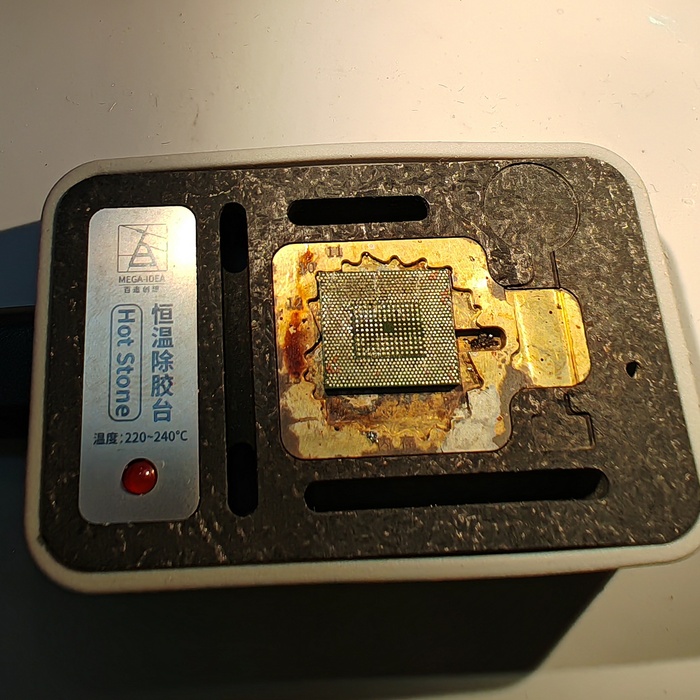

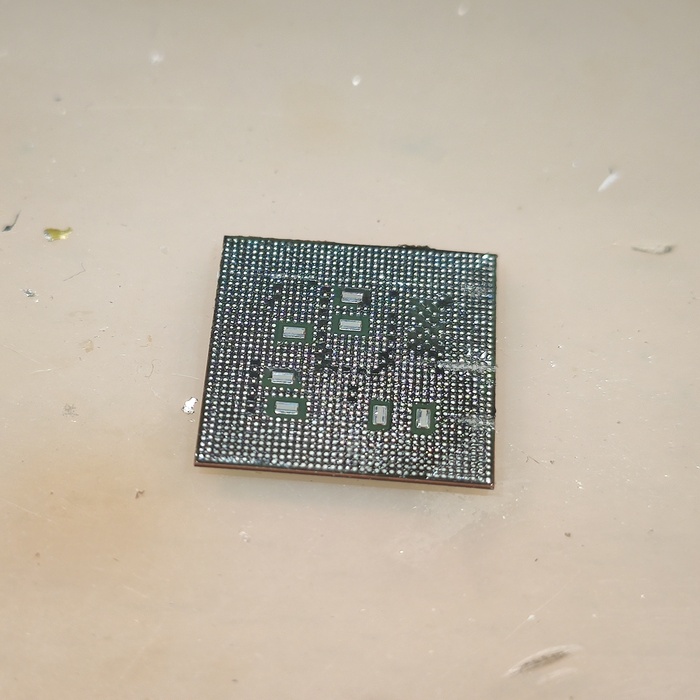

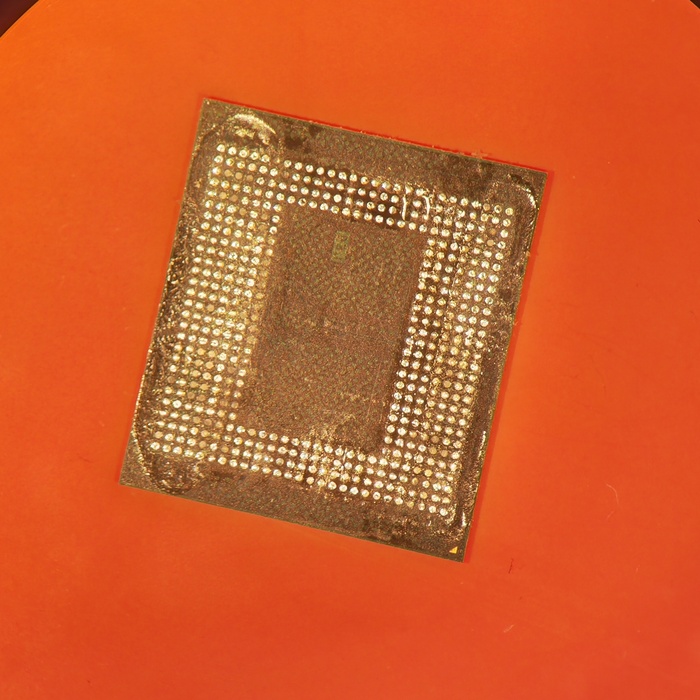

Зачищаю на нем компаунд и залуживаю пятачки, чтобы паяльная паста лучше припаивалась при реболле.

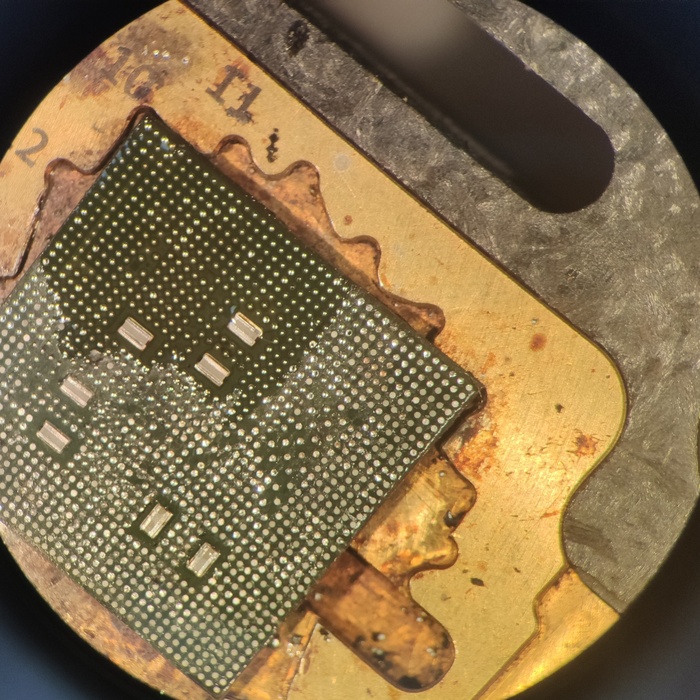

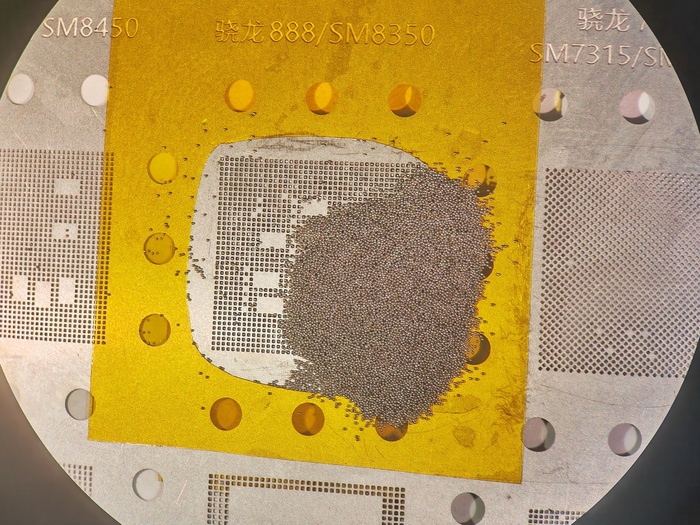

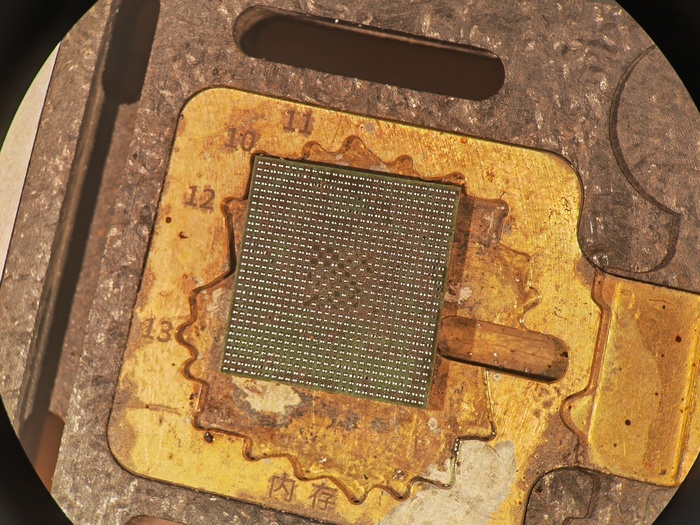

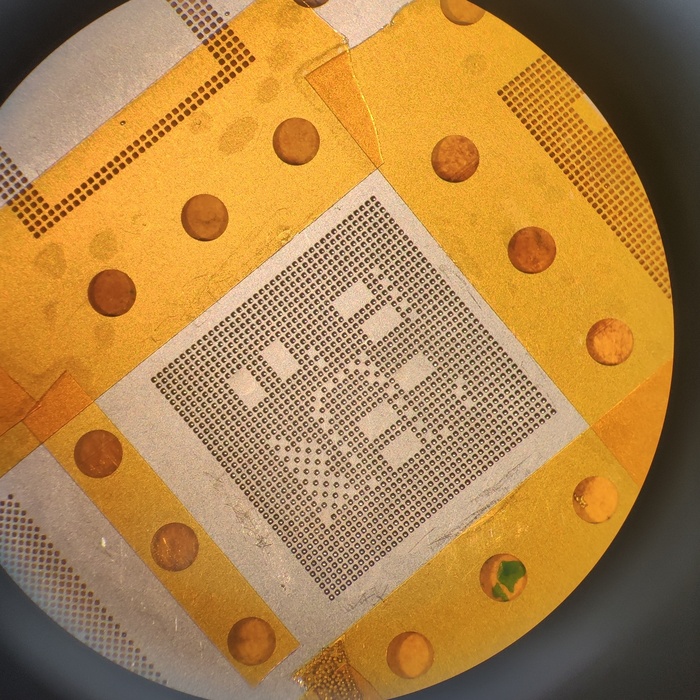

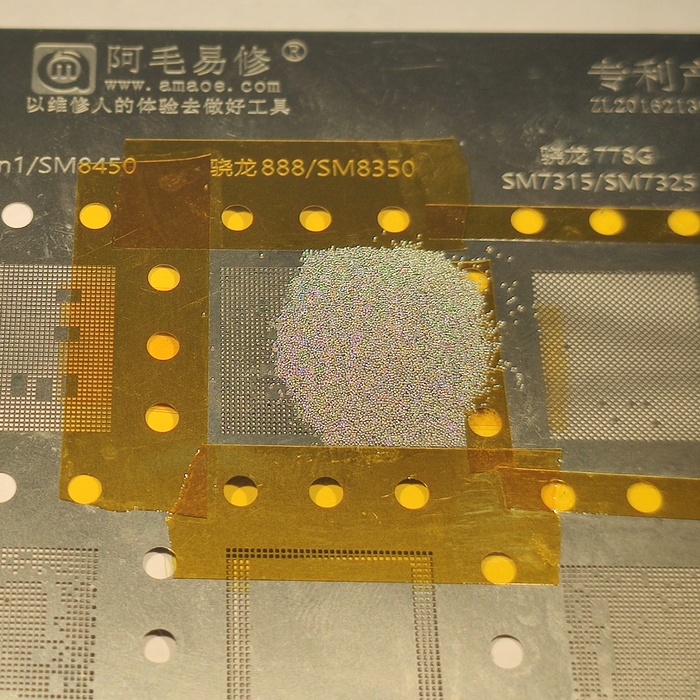

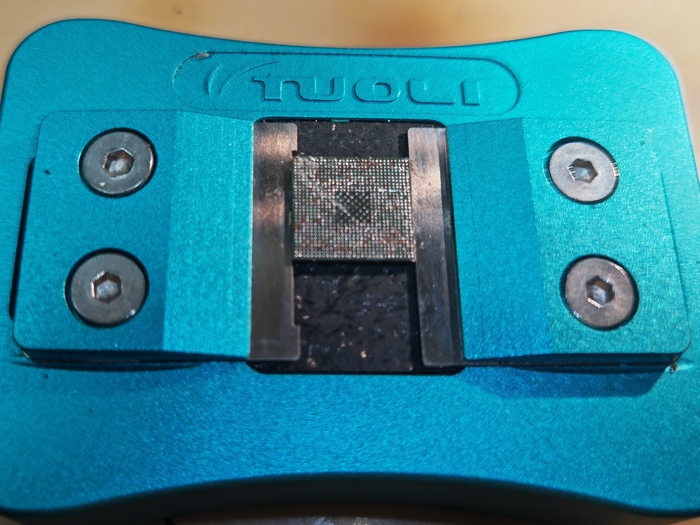

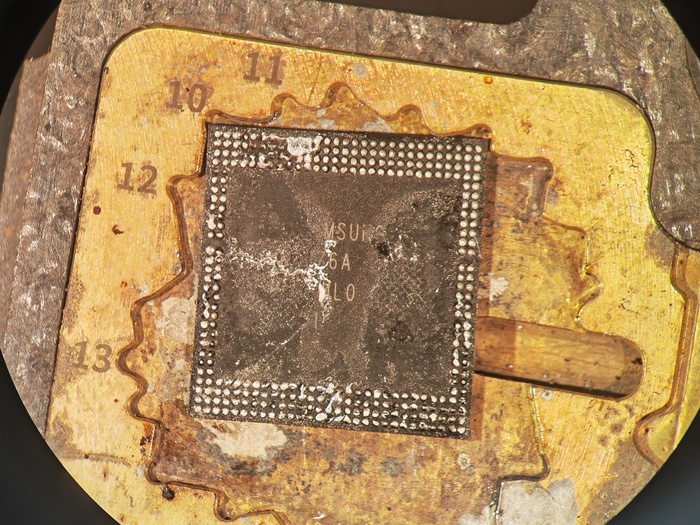

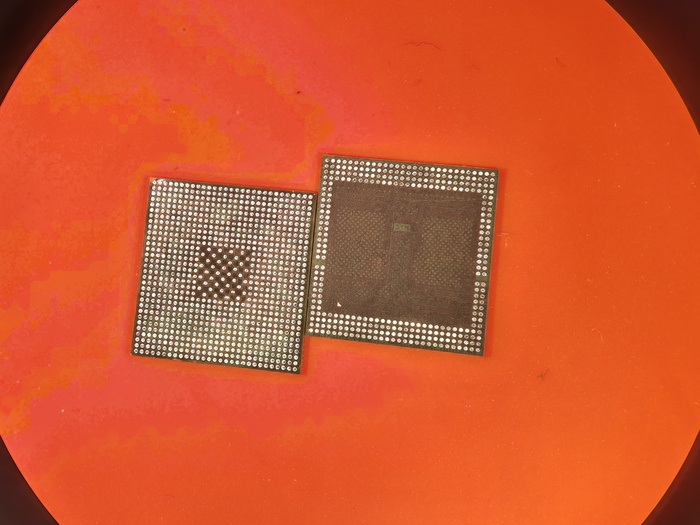

Устанавливаю в трафарет и наношу пасту, потом грею феном.

Тоже самое делаю с оперативной памятью.

Припаиваю процессор – есть контакт, напряжения поднимаются и удерживаются, компьютером видится. Это хороший знак. Припаиваю оперативку сверху проца. Собираю в очередной раз это безобразие из шлейфов.

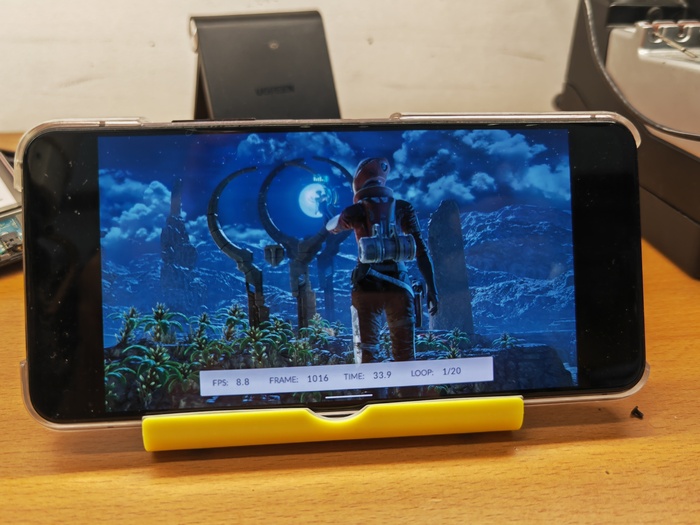

Меджик – все диапазоны сетей появились. Теперь можно собрать, протестировать и склеивать.

Для ЛЛ произошедшее: телефон упал, вышел из строя контроллер питания, частично отвалилась пайка у процессора и пропали некоторые диапазоны сети, после замены контроллера телефон заработал, но без 2G и 4G. Пока решал проблему с сетью – плата несколько раз нагревалась и остывала и не смотря на соблюдение термопрофиля – процессор в один “прекрасный” раз окончательно отвалился и перестал включаться. После того, как выпаял процессор, накатал на него новые шарики и припаял на место телефон включился, к тому же и решилась проблема отсутствующей сети.

В этот раз хэппи энд, но при сложных ремонтах так бывает не всегда.
