Трехфазный генератор методом проб и ошибок, самодельный ветряк на дачу, и как это все делаю я
Идея построить генератор (а позже ветряк) пришла в голову незадолго до появления загородного участка. Сначала просто как хобби, потом пилил научную работу. Больше всего мне помог в этом вопросе сайт Игоря Белецкого. Сделал примерный чертеж, и тут встал вопрос о покупке материалов. Станка с ЧПУ для детальной обработки у меня как не было, так и сейчас нет, следовательно конструкцию нужно было упрощать. К сожалению фотографий самого процесса изготовления у меня мало, поэтому попробую рассказать с чем я на данный момент столкнулся
Сам генератор состоит из ротора, статора и корпуса. В моем случае ротор - это два алюминиевых диска (важно чтобы материал был парамагнетиком), изготовленные на токарном станке, с прорезями под неодимовые магниты, закрепленные на эпоксидке. Полюса магнитов на диске чередуются.
Диски крепятся на оси, разноименными полюсами магнитов друг к другу, на расстоянии, чтоб между ними можно было закрепить статор. Роль ротора - создание магнитного поля постоянными магнитами.
Перейдем к устройству статора. Статор состоит из катушек обмоточной проволоки, с помощью которых будет сниматься индуцированный заряд. Проволоку лучше наматывать на металлический (тут нужно использовать ферромагнетик, например железо) сердечник для повышения индукции магнитного поля, соответственно для повышения передаваемой мощности. Так как генератор трехфазный (в одном диапазоне мощностей три фазы обычно на 150% более эффективны одной. В однофазных системах мощность падает до нуля 3 раза за каждый оборот генератора, в 3-х-фазных – падение мощности до нуля в течение оборота не происходит), нужно сделать одинаковое количество катушек на каждую фазу.
Есть два способа соединения фаз: "звезда" и "треугольник". От этого зависит выходное напряжение и ток. Вот схематическое изображение от Игоря Белецкого:

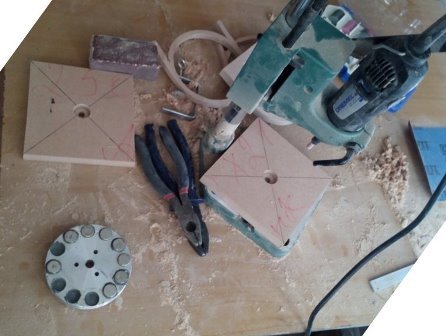

Итак, осталось только собрать все воедино. Вместо дюралевых пластин для корпуса я предпочел ДВП (фанера, будь она березовой/ламинированной/хвойной - крошится и трескается, неудобно). В боковых сторонах просверлил отверстия под подшипники (на фото только видимость работы, нужны были фотки для научно-практической конференции).
Далее сборка статора

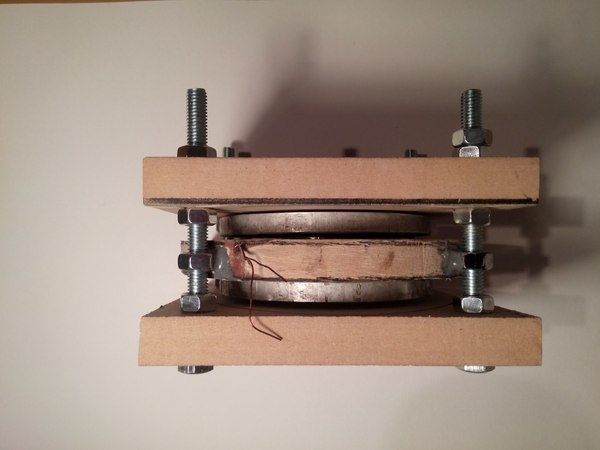

И завершающий этап. Регулировка расстояния между корпусом/ротором/статором/ротором/корпусом, пайка диодного моста и замеры напряжения.
Часть первая, продолжение следует)
