Эту простую и полезную схему должен знать каждый. Блуждающий выключатель⁠⁠

За этим провоцирующим названием скрывается ужас каждого грамотного электрика. О чём идёт речь? О так называемом проходном выключателе.Проходным обычно называют специальный выключатель, который позволяет включать и выключать нагрузку из двух разных мест. Очень удобно: допустим, в длинном коридоре, начале и конце лестничного марша, и вообще везде, где будет удобнее включить на входе и выключить на выходе.
Однажды мне пришлось столкнуться с таким поведением подобного выключателя, которое на некоторое время поставило меня в тупик. Просто потому, что я не знал данной схемы.

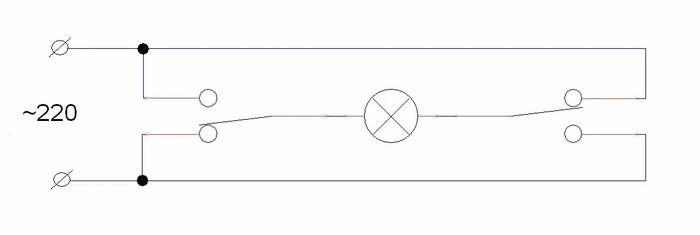

Итак, в указанном включении, выключатель, вроде бы, должен работать нормально. В целом, так и было, но время от времени при переключении внезапно вышибало автоматы. А почему?
Всё просто. На картинке и при мысленном моделировании схема работает верно. Но любой эксплутационник знает, что реальная электроустановка далеко не всегда ведёт себя так, как идеальная. Провода имеют свои ёмкости и сопротивления, нагрузки могут вести себя как ёмкости и катушки, а при коммутации могут возникать дуговые разряды -- в просторечии искры. Если щёлкать обычным выключателем в темноте, можно их увидеть.
Итак, что происходит в реальной схеме? При размыкании цепи возникает дуга, которая продолжает некоторое время соединять размыкающиеся контакты. А в этой схеме на контакты выключателя подаются и фаза, и ноль! И рано или поздно дуга дотянется до противоположного контакта и произойдёт КЗ.
После смены второго или третьего сгоревшего выключателя я психанул и прозвонил провода. И фалломорфировал. Потому,что нормальная, безотказная схема выглядит совсем иначе, а именно вот так:

Обращаю внимание, что в этом случае в выключатель заводятся провода только одного потенциала, и описанная выше ситуация не может произойти физически. Даже если все контакты замкнутся, то просто загорится свет. Именно так и только так следует подключать данный тип выключателей.
А ещё лучше использовать бистабильные реле.
