Электронный конструктор ЭКОН-1⁠⁠

Лет 30-35 назад мне подарили вот такую штуку.

Выпускал её ВНИИ "Электронстандарт". Сейчас это "АО «РНИИ «Электронстандарт». А стоил такой конструктор в 90-х 15 рублей.

Согласно инструкции позволял воспроизвести 30 простых электронных устройств, в их число входят: усилители, генераторы и мультивибраторы, радиоприемники, устройства автоматики.

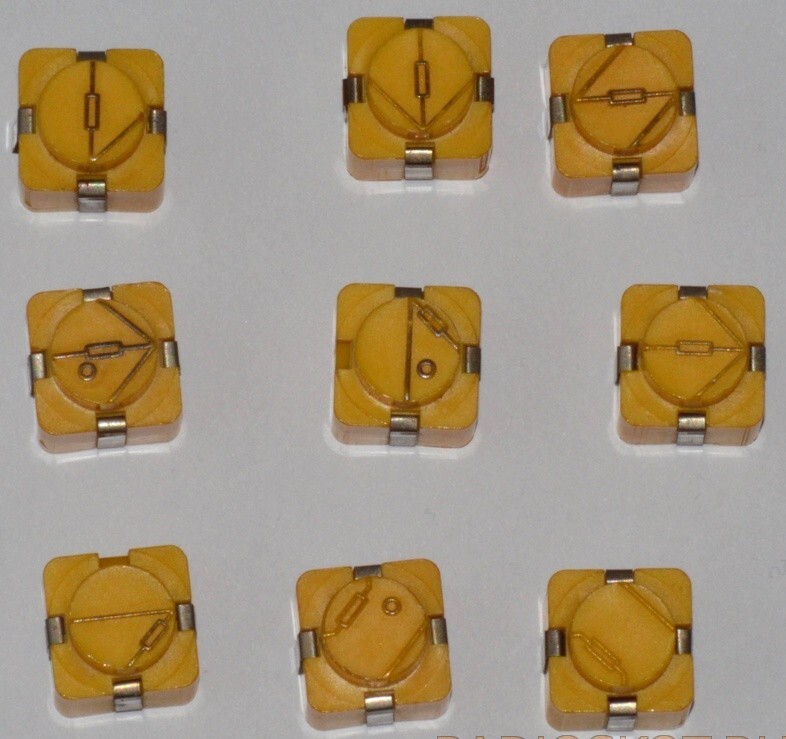

Радиодетали ЭКОН-1 помещены внутрь пластмассовых кубиков, на торцах которых имеются контакты. Внутри корпуса конструктора имеется усилитель низкой частоты, его динамик хорошо виден на фотографии. Питание устройства производится от 6 элементов А316 «Квант», по современной классификации это элементы типоразмера АА.

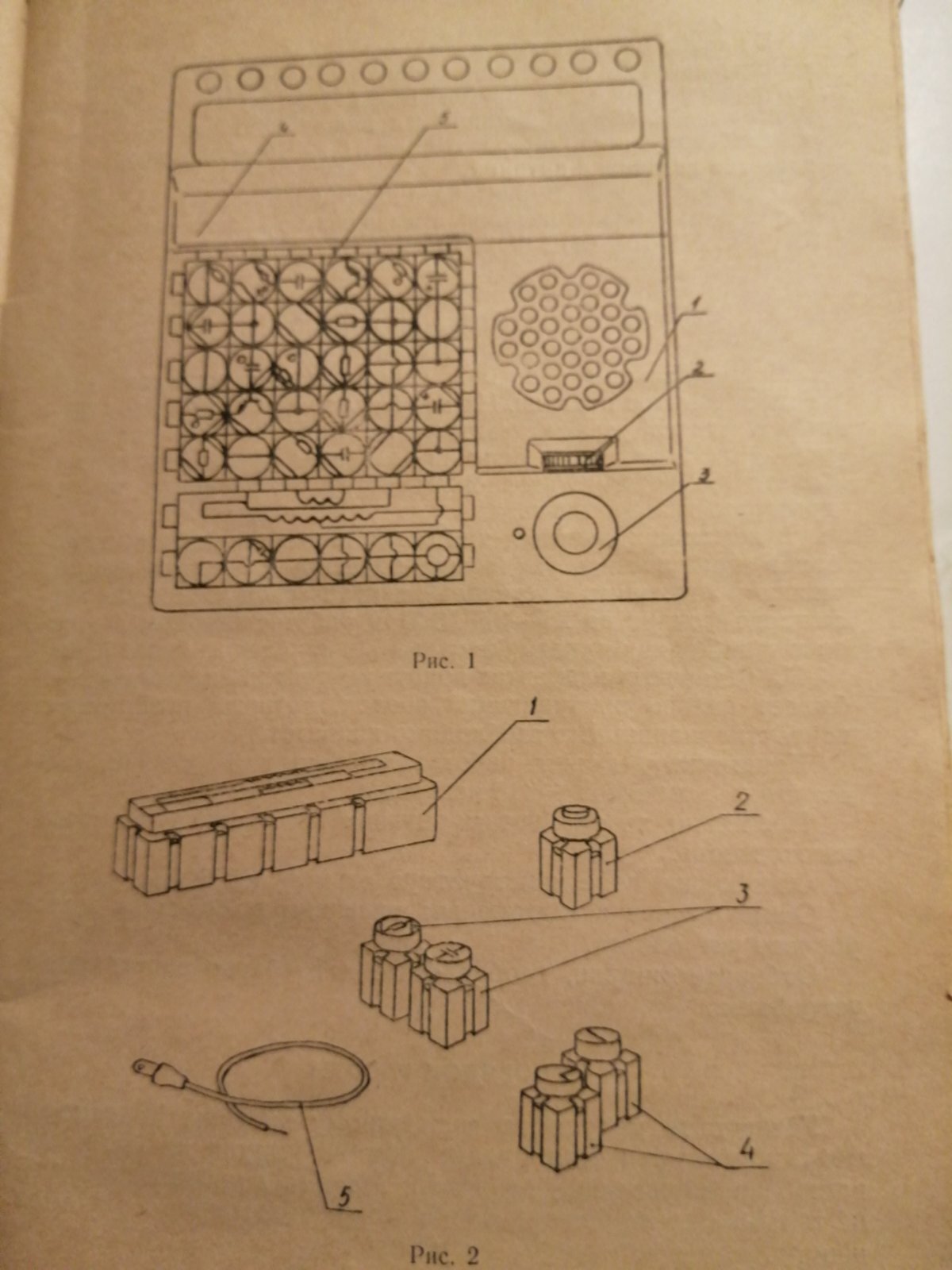

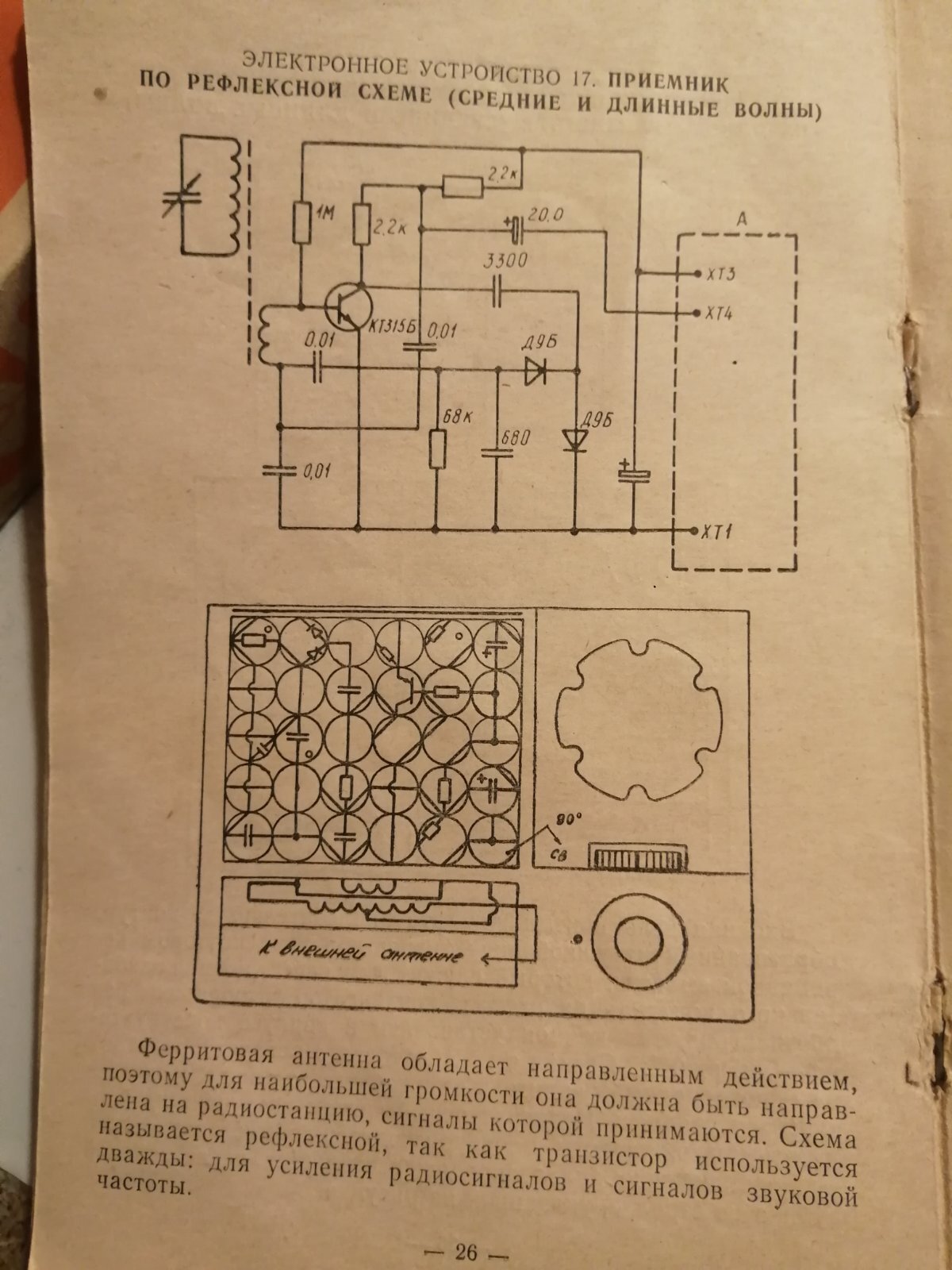

В руководстве по эксплуатации прибора рассмотрены 30 электронных схем и их реализация с помощью конструктора, а также вспомогательная информация (разъяснение условных графических обозначений на электрических принципиальных схемах, азбука Морзе и т.п.) актуальная для начинающих радиолюбителей.
