Выжигатель по...Или не выжигатель... ТК-2М

Доброго дня, товарищи. Попался мне в руки вот такой замечательный прибор, называется он ТК-2М, если верить маркировке. Заполучил я его при утилизации склада старого оборудования, преимущественно медицинского назначения или для ремонта этого оборудования. Выглядит как брутальный выжигатель по дереву, а я работать с деревом люблю, да и в детстве практически все, рожденные до начала 2000-х хоть раз, да выжигали по дереву, в общем без задней мысли забрал домой ...
Собственно блюдо дня:

Выжигатель по...Или не выжигатель... ТК-2М Выжигатель, Длиннопост, Что это?, Прибор, Помощь

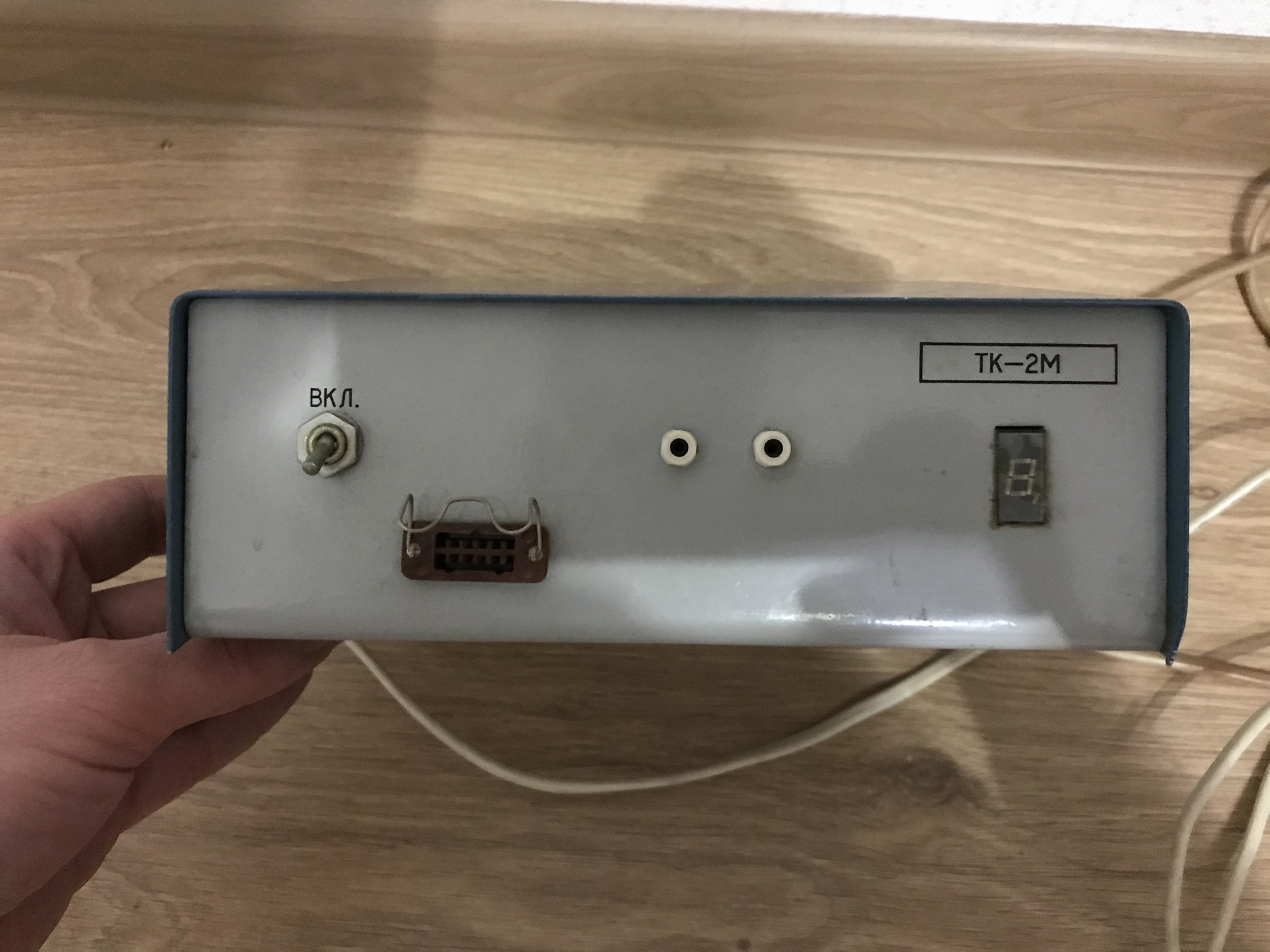

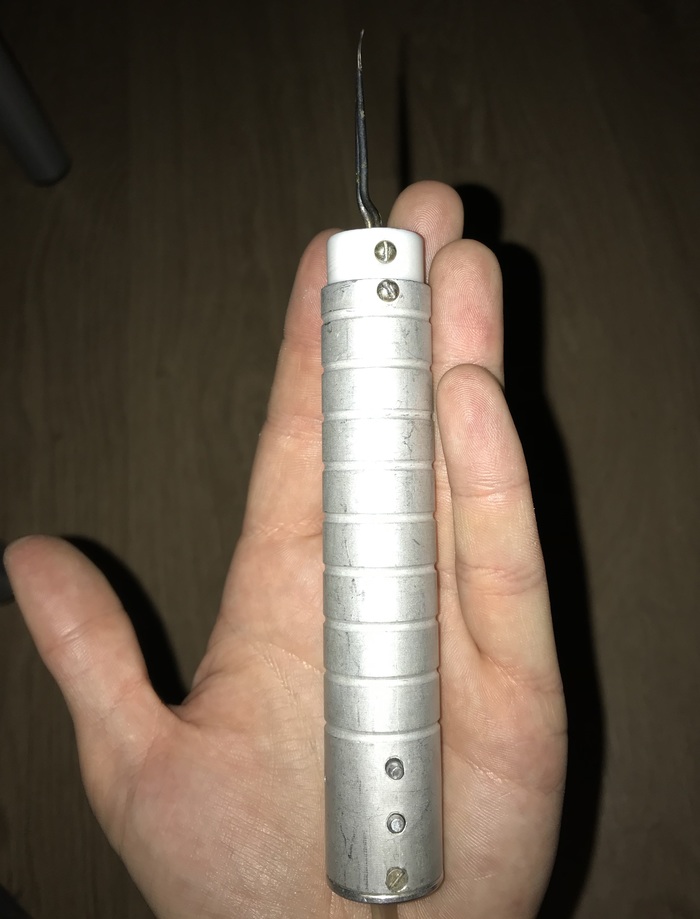

Сразу смутил значок военной приемки на разъеме, но история не о нем. Первое, что было сделано после заполучения этого монстра, это опрос Гугла, Янндекса и прочих ребят, которые знают толк в поиске информации, но они ничего интереснее механического твердомера не нашли... Увы, но прибор достался с повреждением, а именно порвана игла. По виду изготовлена не из нихрома, гнется легко, больше на фехраль похоже, сопротивление меньше ома, возможно подойдут от обычных выжигателей... Единственная надпись на корпусе ТК-2М, более никаких опознавательных знаков, выглядит  с других сторон оно вот так:

Выжигатель по...Или не выжигатель... ТК-2М Выжигатель, Длиннопост, Что это?, Прибор, Помощь
Выжигатель по...Или не выжигатель... ТК-2М Выжигатель, Длиннопост, Что это?, Прибор, Помощь
Выжигатель по...Или не выжигатель... ТК-2М Выжигатель, Длиннопост, Что это?, Прибор, Помощь
Выжигатель по...Или не выжигатель... ТК-2М Выжигатель, Длиннопост, Что это?, Прибор, Помощь
Выжигатель по...Или не выжигатель... ТК-2М Выжигатель, Длиннопост, Что это?, Прибор, Помощь
Выжигатель по...Или не выжигатель... ТК-2М Выжигатель, Длиннопост, Что это?, Прибор, Помощь

Смутил разъем еще раз, когда вспомнил, что такие до начала 2000-ых еще использовались в мед. технике, например на электрокардиографах аналогичные подключают блок питания к прибору...

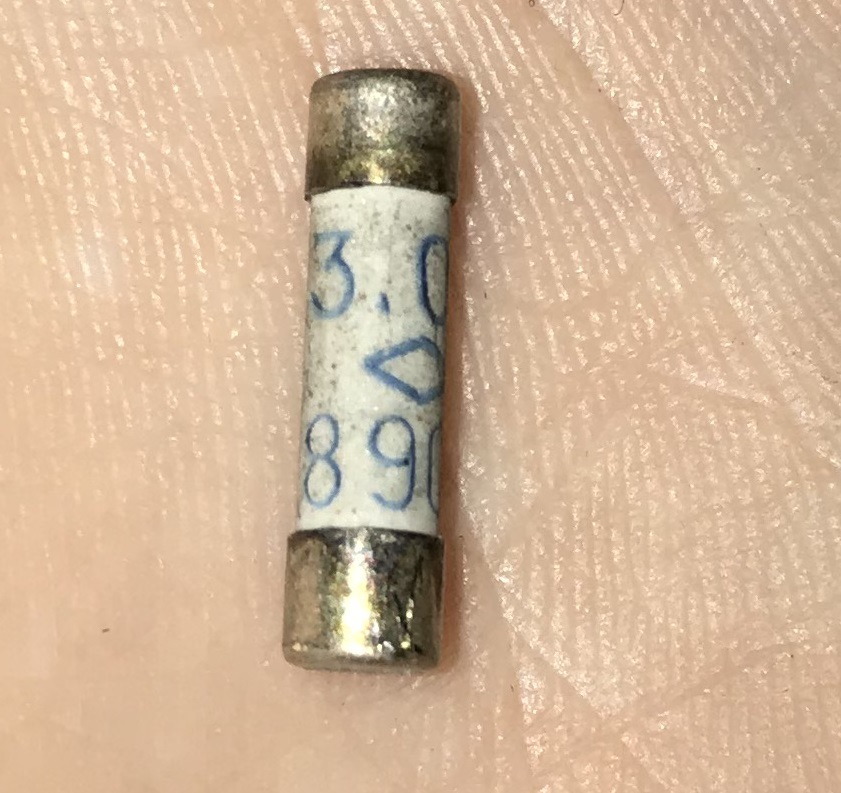

Решил, что перед включением старого, не особо понятного прибора, стоит заглянуть ему в душу. Начал с простого, дернул предохранитель. Вот такую красоту увидел:

Выжигатель по...Или не выжигатель... ТК-2М Выжигатель, Длиннопост, Что это?, Прибор, Помощь

На 3 ампера, значок военной приемки, все как надо. Продолжаю вскрытие, начинаю удивляться: на манипуляторе есть две кнопки без маркировки, внутри к игле подходит питание через два транзистора КТ-818Б, там же в недрах скрыта термопара, ну и как уже выше говорил, игла повреждена:

Выжигатель по...Или не выжигатель... ТК-2М Выжигатель, Длиннопост, Что это?, Прибор, Помощь
Выжигатель по...Или не выжигатель... ТК-2М Выжигатель, Длиннопост, Что это?, Прибор, Помощь
Выжигатель по...Или не выжигатель... ТК-2М Выжигатель, Длиннопост, Что это?, Прибор, Помощь
Выжигатель по...Или не выжигатель... ТК-2М Выжигатель, Длиннопост, Что это?, Прибор, Помощь

Возникает вопрос, а зачем оно так? Выжигатели по дереву устроены чуть сложнее табуретки, а тут одна здоровенная муфта из фторопласта, да еще и выточенная так точно под электроды чего стоит...
Вскрываю корпус прибора, который, к слову, сделан из 2.5мм крепкой стали:

Выжигатель по...Или не выжигатель... ТК-2М Выжигатель, Длиннопост, Что это?, Прибор, Помощь
Выжигатель по...Или не выжигатель... ТК-2М Выжигатель, Длиннопост, Что это?, Прибор, Помощь
Выжигатель по...Или не выжигатель... ТК-2М Выжигатель, Длиннопост, Что это?, Прибор, Помощь
Выжигатель по...Или не выжигатель... ТК-2М Выжигатель, Длиннопост, Что это?, Прибор, Помощь

Тихо выпадаю в осадок, слишком навороченная конструкция для простого выжигателя... Внутри силовая часть на тороидальном трансформаторе, плата изобилует логическими схемами, парой мультивибраторов и целой вереницей подстроечных компонентов, наличие дополнительных двух разъемов под штырьки на передней панели тоже ясности не вносит...
Ладно, сопротивление есть, следы ремонтов в наличии (менянные не особо давно электролиты), время пробного запуска, для этого поджал оборванную иглу к электроду.


Старт есть, опытным путем установлено, кнопки на ручке это регулировка мощности, при этом меняется звук работы и изменяется число на индикаторе от 0 до 9, где 0 это по сути ждущий режим, а 9 это локальный армагеддон, игла греется, причем мощности в нем явно больше, чем в том же Узоре или другом бытовом выжигателе:

Выжигатель по...Или не выжигатель... ТК-2М Выжигатель, Длиннопост, Что это?, Прибор, Помощь
Выжигатель по...Или не выжигатель... ТК-2М Выжигатель, Длиннопост, Что это?, Прибор, Помощь

Мысли по поводу того, что же это за зверь такой, одна другой краше: возможно это коагулятор-электроскальпель, для прижигания сосудов во время хирургических операций, так же в пользу этого говорит исполнение: алюминиевый корпус манипулятора, фторопластовая мощная муфта рабочей части, все сделано капитально и для предельно простой обработки, провод тоже не простой...


Собственно к чему данный пост: товарищи, вдруг кто сталкивался с подобным прибором, что это за зверь? Гугл и прочие Яндексы молчат как  партизаны, информации по прибору ноль, хотя он явно заводского производства, хочется узнать о нем больше, ну и разумеется привести поврежденный наконечник в порядок, чтобы в дальнейшем использовать данный прибор для работы с деревом и т.д.


P.S. Опыты с эпоксидкой продолжаются, скоро будет несколько новых работ.


Всем добра, а баянометр пьян и показывает сиськи :)

Найдены возможные дубликаты

+5

Это Диатермокоагулятор созданный скорее всего на заводах по "конверсии".

Сломана игла. Создан для прижигания кровящих сосудов и тканей. Если бы игла (нихромка) была тооооонкая, то он бы был нужен для косметологических целей.

+3

прижигать сосуды. можно выжигать по мозгу если для лоботомии... :) хорошее изделие... почти вечное...

+2

Аппарат для проведения допросов. 9 уровней причинения боли, судя по регуляторам.

+1

Мощно, но точно не выжигатель по дереву.

Последнее время много сталкиваюсь с выжигателями по дереву в школе, современные такое гавно, просто жуть. По сути, китайцы берут паяльник, самый дешевый и маломощный, и к нему фигачат пачку насадок.

Стало легче, когда откопал свой, советский выжигатель, у которого на корпусе еще цена в 6.00 руб.
Но, вот что у вас, тут явно более серьезное назначение.

раскрыть ветку 5
0

То что.это не выжигатель не значит что им нельзя выжигать.

раскрыть ветку 4
0

Не, ну микроскопом тоже можно гвозди забивать, но зачем...

раскрыть ветку 3
0

Куча подстроечников и пара микросхем совершенно необходимы выжигателю и снимателю изоляции

0

Извиняюсь за оффтоп. недавно разбирал старый советский приемник, были там конденсаторы типа таких

промерял, 95% живые! признаться честно я охуел. например все источники питания для компов из 90-х, с которыми сталкивался шли как минимум с половиной мертвых, а тут прям номиналы.

Иллюстрация к комментарию
0

Это обжигатель изоляции проводов. Есть в нашей военной приемке провода, у которых бокорезами хрен снимешь изоляцию (например, провод марки МС. Мы такой пользуем для жгутов военных приборов). Вот подобной хренью делают типа кольцевого реза изоляции, и потом ее снимают.

0

Двухполярное питание, остальное, остальное нагромождение ради индикатора.

0

Подстроечники странные, а микрухи -- индикация и регулятор по принципу ШИМ.
