Усилитель класса "А" своими руками
Всем привет! На связи радиолюбитель-самоучка и в этом посте я расскажу про создание усилителя класс "А" - John Linsley-Hood 1969 (JLH).
Данный усилитель примечателен тем, что 80% потребляемого электричества уходит в тепло, но сейчас не об этом. Пост будет про создание данного устройства.

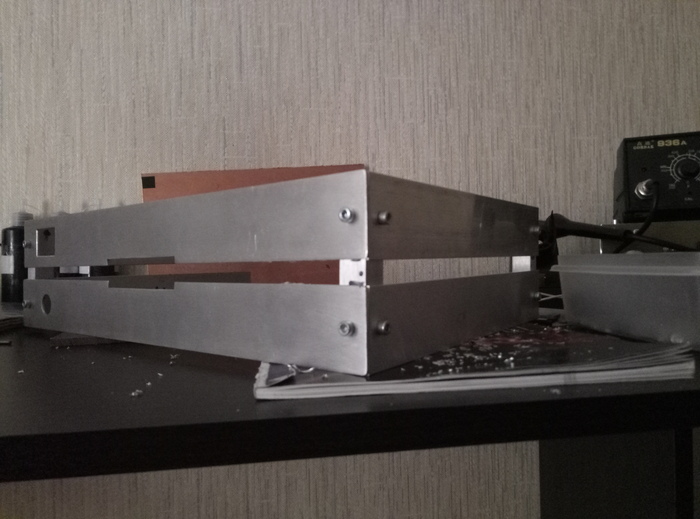

Сначала делаем корпус. Основой послужили алюминиевые пластины из Леруа-Мерлен стоимостью всего 2$ за метр.
При такой копеечной стоимости материал для самоделок просто превосходный.

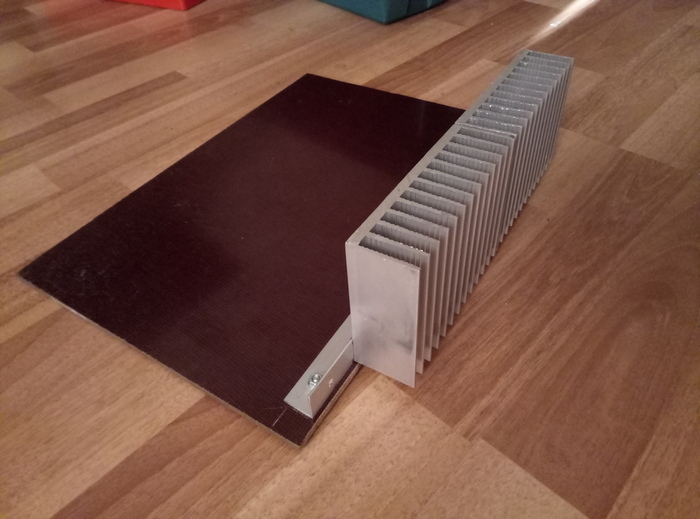

Далее выпиливаем днище из 5мм текстолита и привинчиваем к нему радиаторы. Это будет нашим несущим скелетом.

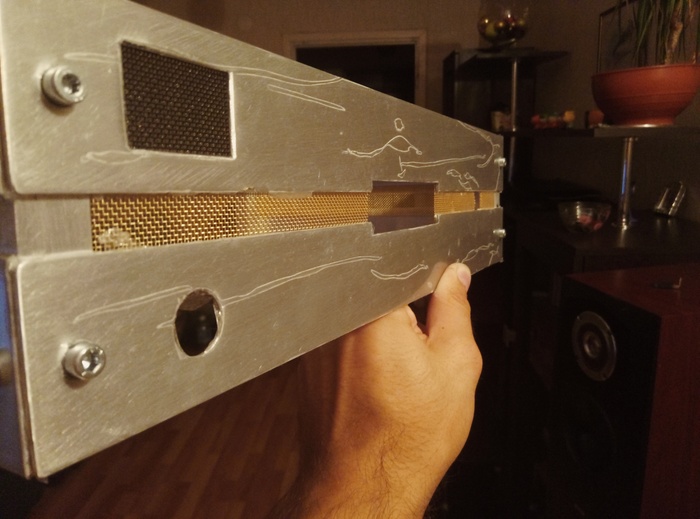

Затем возвращаемся к нашей панели. Шлифуем крупной наждачкой, чтобы придать текстуру и заклеиваем скотчем во избежании повреждений.
Щель заклеиваю латунной сеткой для ремонта бамперов. Получается боХато и практично в плане циркуляции воздуха.
Теперь пришло время взять в руки паяльник.

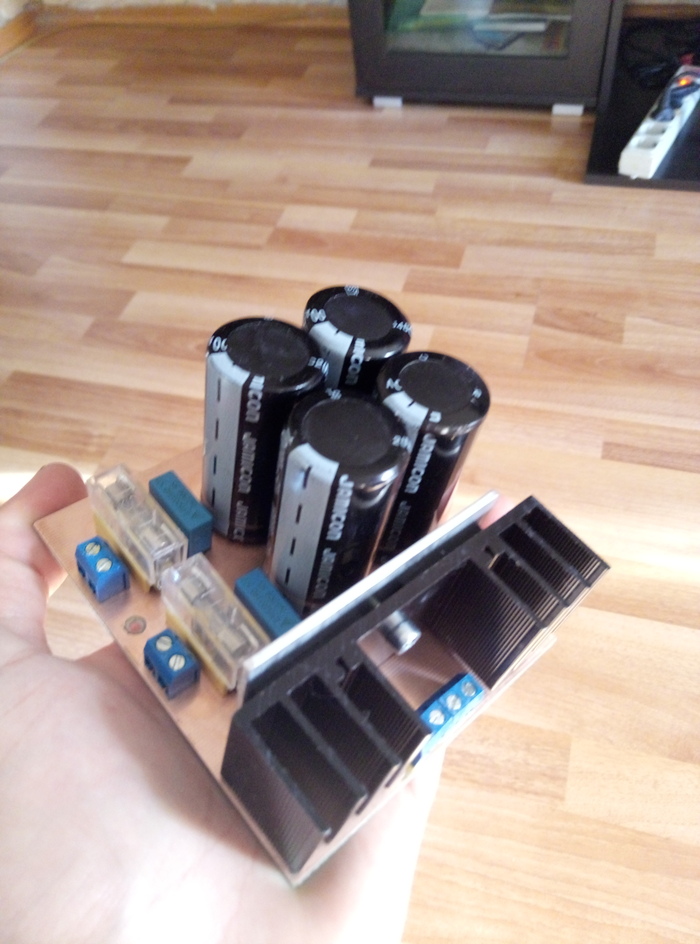

Первым делом создаем блок питания с CRC фильтром.

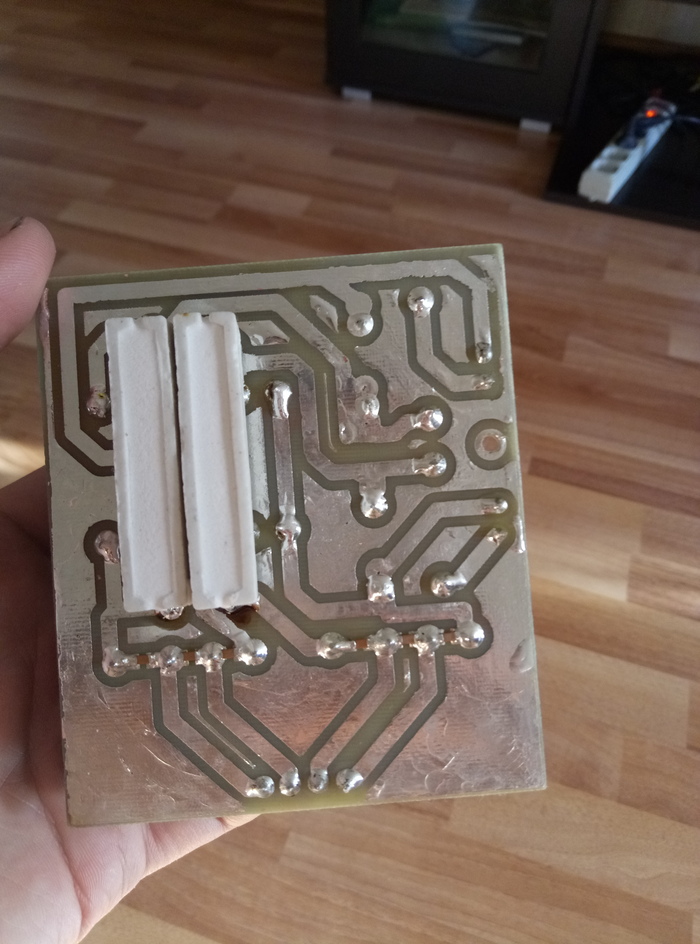

Блок питания представляет из себя диодный мост, фильтрующие конденсаторы (2х10000мкФ на канал), мощный низкоомный резистор, пленочный конденсатор (4мкФ) и предохранитель.
В качестве сердца был выбран тороидальный трансформатор ТТП-250 (2х25В, 4А).

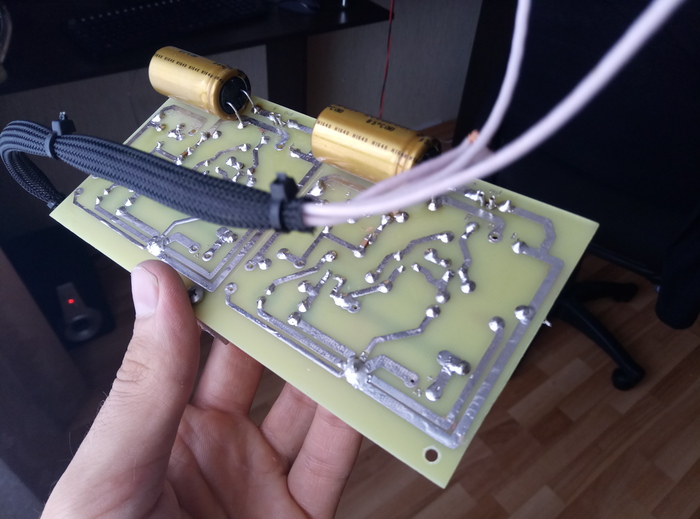

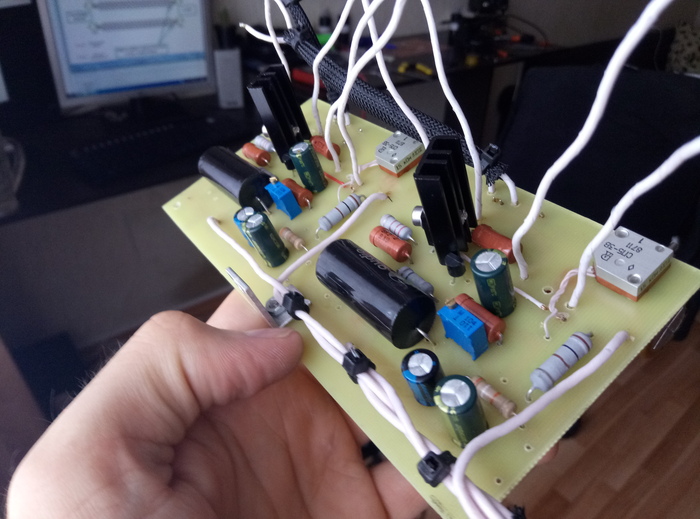

Следующим этапом паяем саму плату усилителя по оригинальной схеме.
Конденсаторы старался ставить фирменные. На вход бюджетные Audiocore, на выход Nichicon серии Fine Gold.

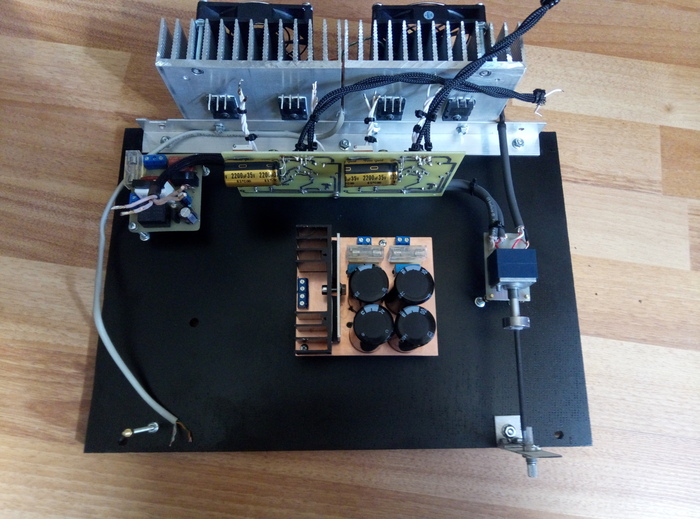

Когда электронная часть собрана, а шасси покрашено - можно все примерить.

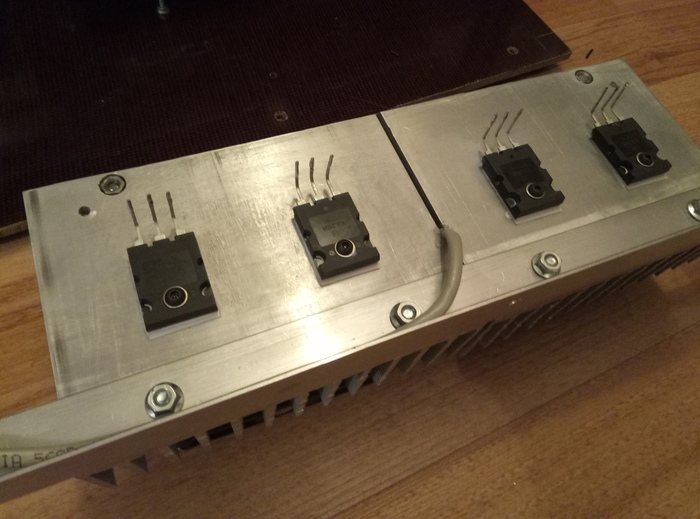

Выходные транзисторы MJL21194 прикреплены к радиатору через керамическую прокладку.

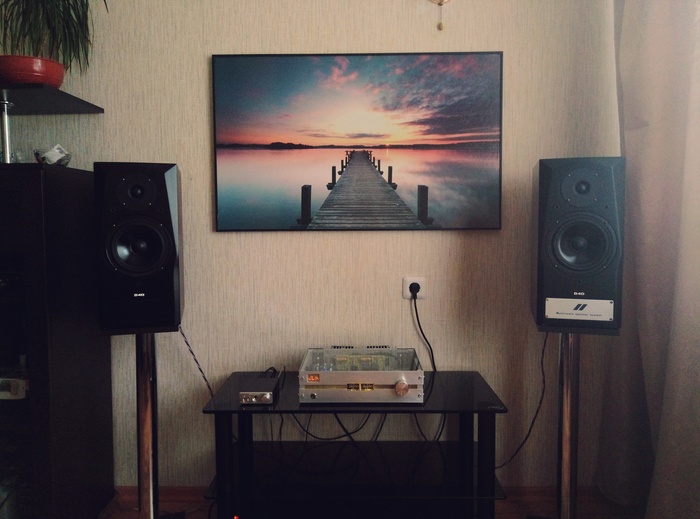

Далее используем немного магии и получаем готовое устройство.
Китайские модули DC-DC преобразователей (на трансформаторе) установлены для питания сервисного оборудование, а именно: терморегулятор, индикаторы, вентиляторы.
Терморегулятор релейного типа, настроен на 55 градусов. При достижении этой температуры включаются вентиляторы на радиаторах, которые работают на 1\3 мощности и поддерживают постоянную температуру в пределах 52-53 градусов.
Без вентиляторов радиаторы раскаляются до 80+ градусов при токе покоя 1.5А.

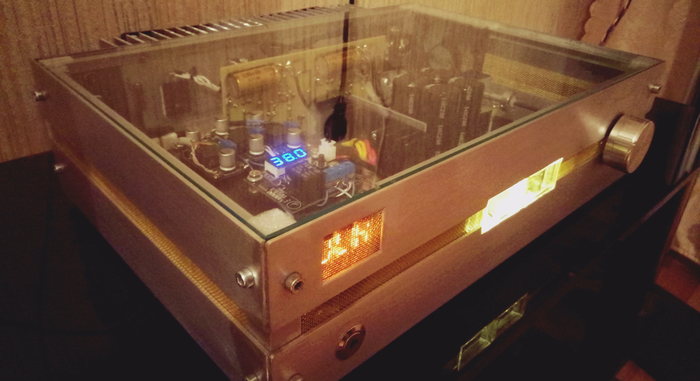

Крышка выполнена из оконного 5мм стекла - дешево и красиво.

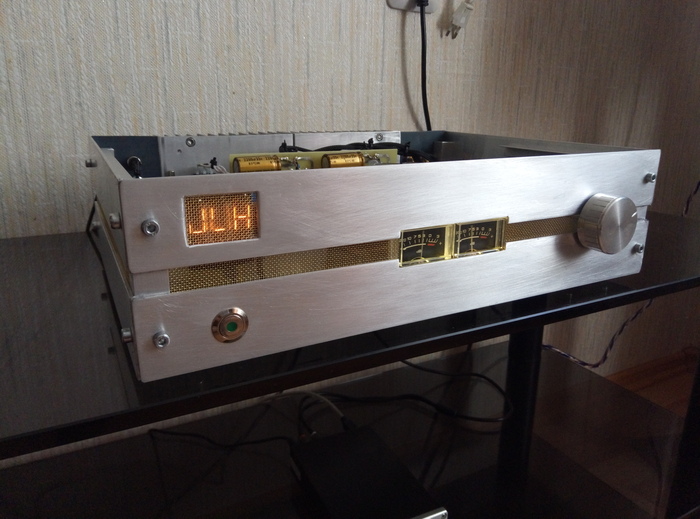

Также на передней панели расположилась надпись JLH, которая сделана из индикаторов ИВ-9. Это дало более упругий бас, а также прозрачные и очень чистые высокие частоты (нет).
По стоимости вышло что-то в районе 15 тыс. рублей (2017 год).
Вот краткая опись самых дорогих элементов, которые смог вспомнить:
Трансформатор - 1700 руб.
Конденсаторы звуковой цепи - 1100 руб.
Выходные транзисторы - 1000 руб.
Радиаторы - 800 руб.
Конденсаторы блока питания - 700 руб.
Регулятор громкости ALPS - 700 руб.
Терминалы - 500 руб.
Стрелочные индикаторы - 360 руб.
Кнопка питания - 300 руб.
Всем спасибо кто прочитал!
