Самодельные столярные тиски. Часть 2⁠⁠

Ссылка на часть 1:  Самодельные столярные тиски. Часть 1

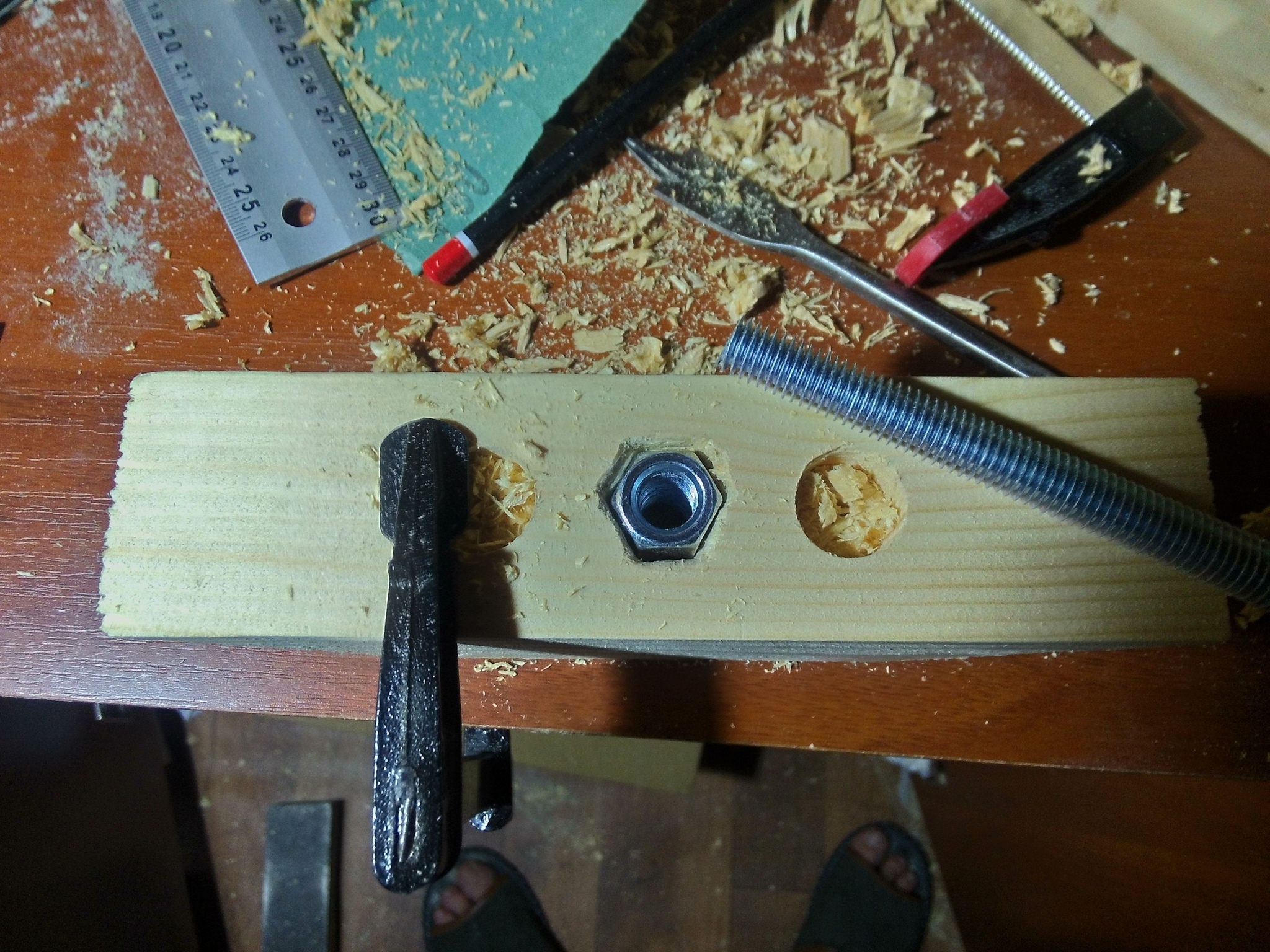

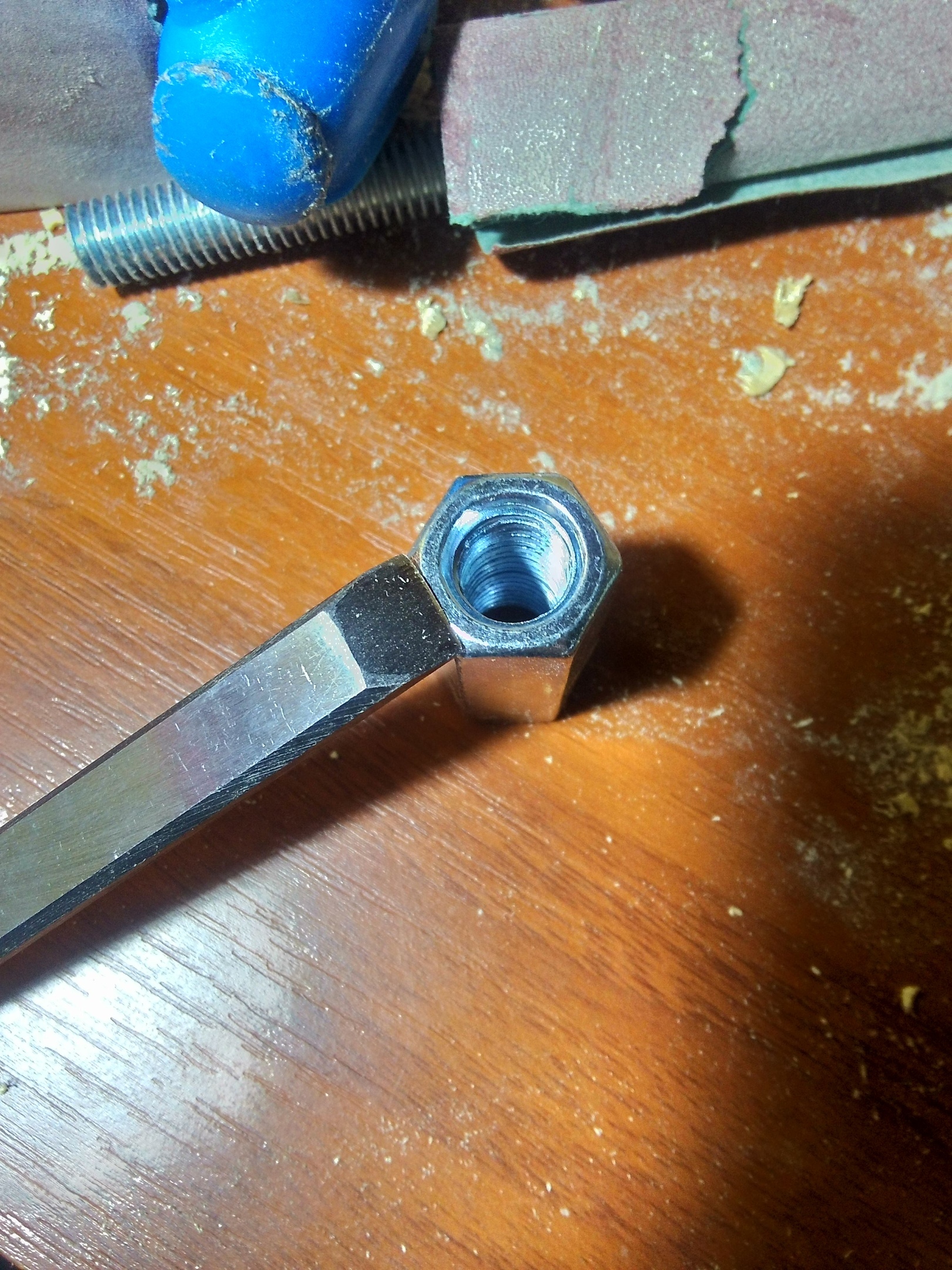

Мне повезло, что моя единственная стамеска равна по ширине ребру гаек

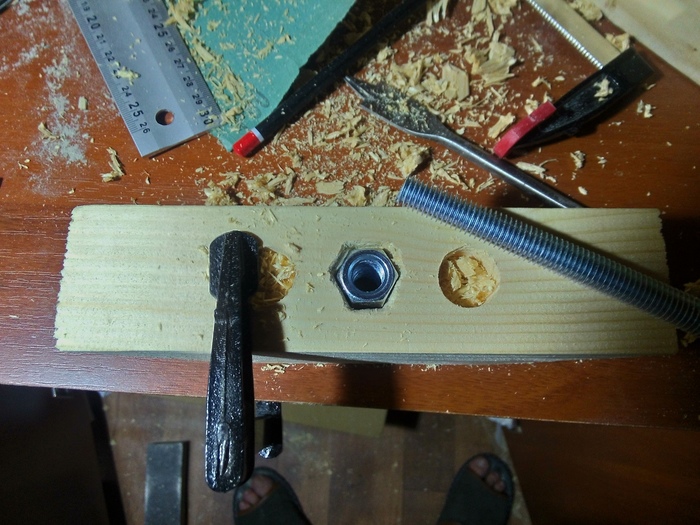

В подвижную губу вмонтирована длинная гайка (шоб нагрузку держало) и шайба

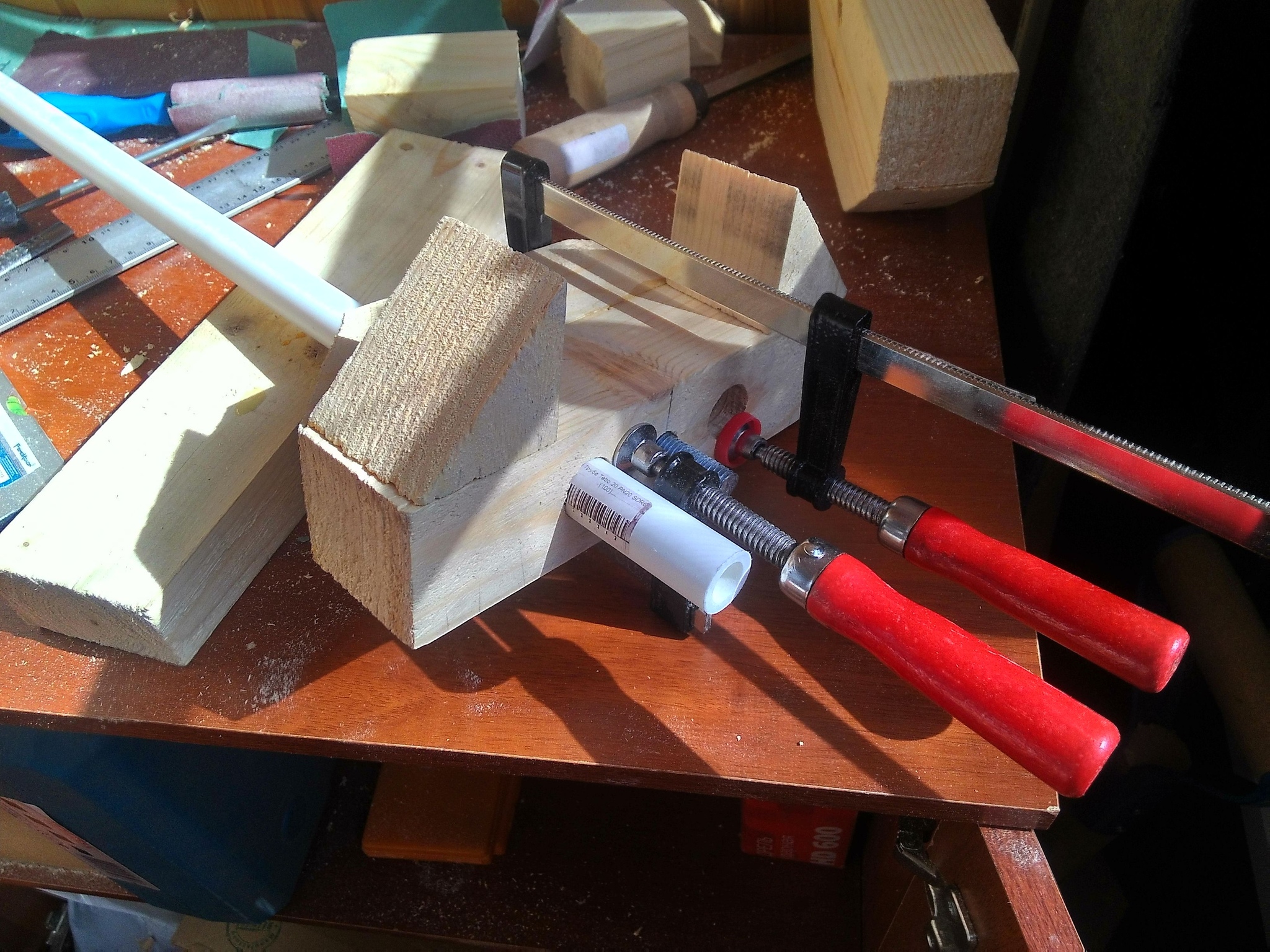

Подвижная губа в сборе. Проклеена и сохнет

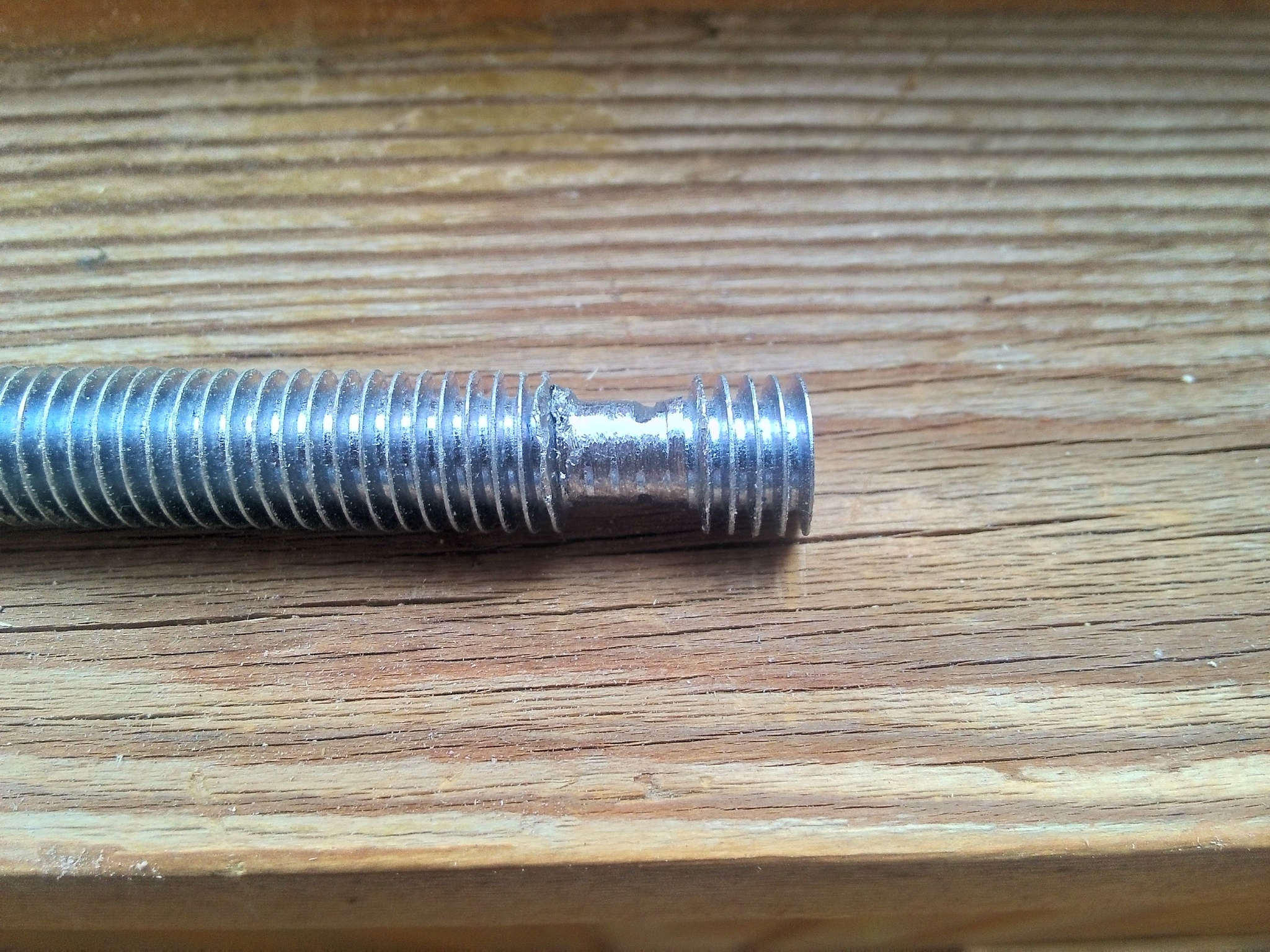

Подготовка шпильки. Напильником срезано несколько витков (запас холостого хода). Крайние витки замяты, чтобы стопорное кольцо не скрутилось

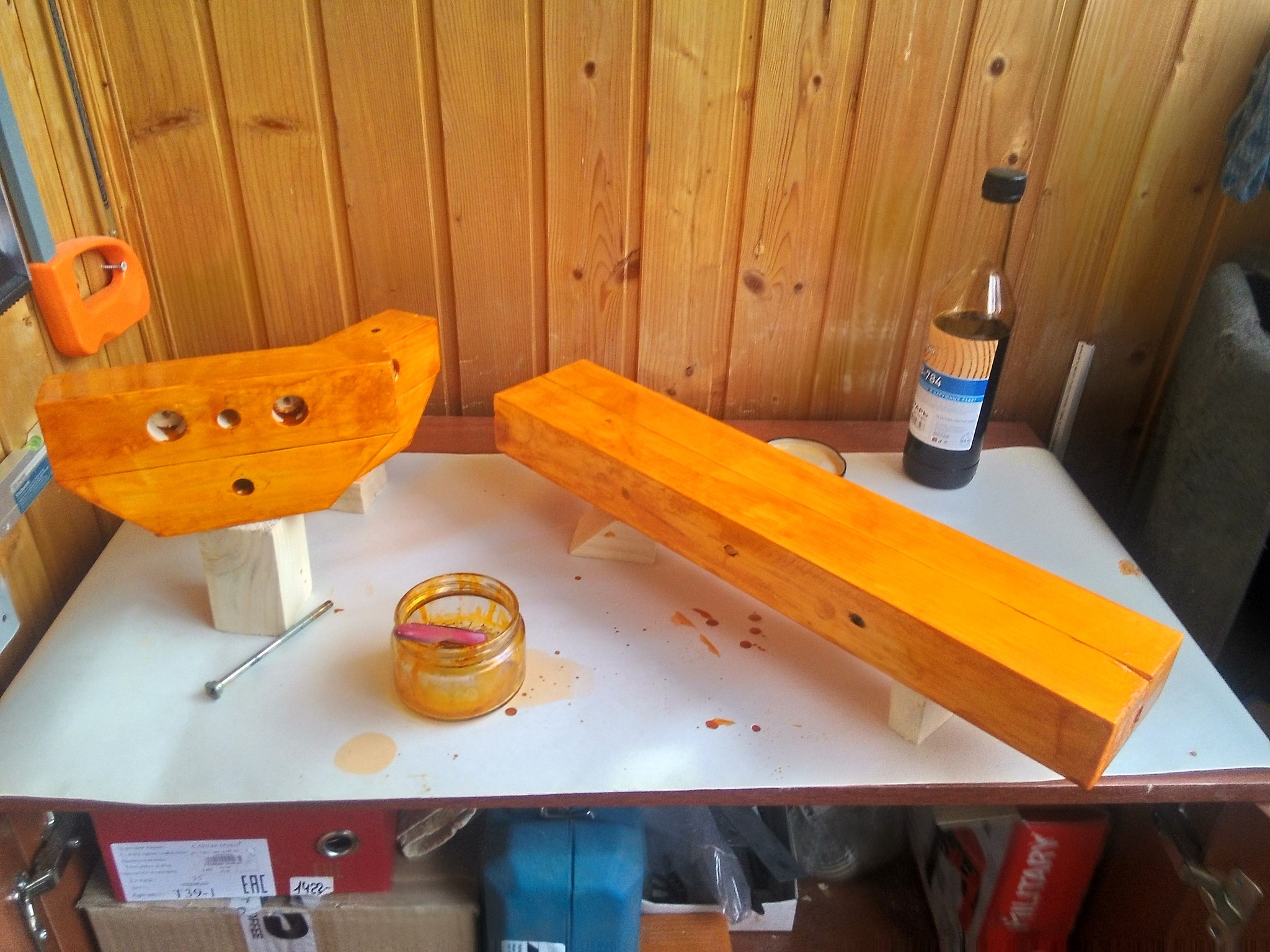

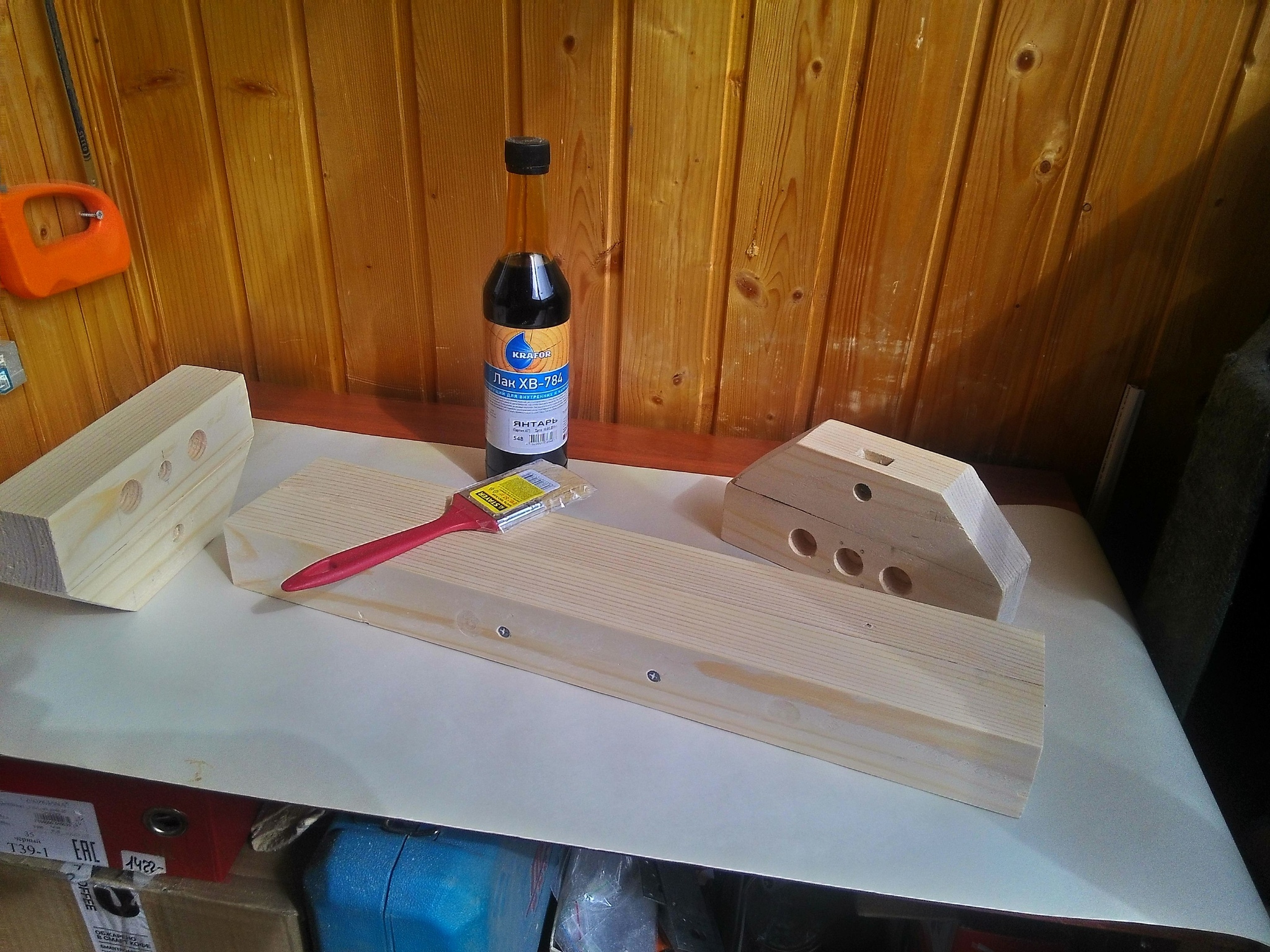

Подготовка к лакированию

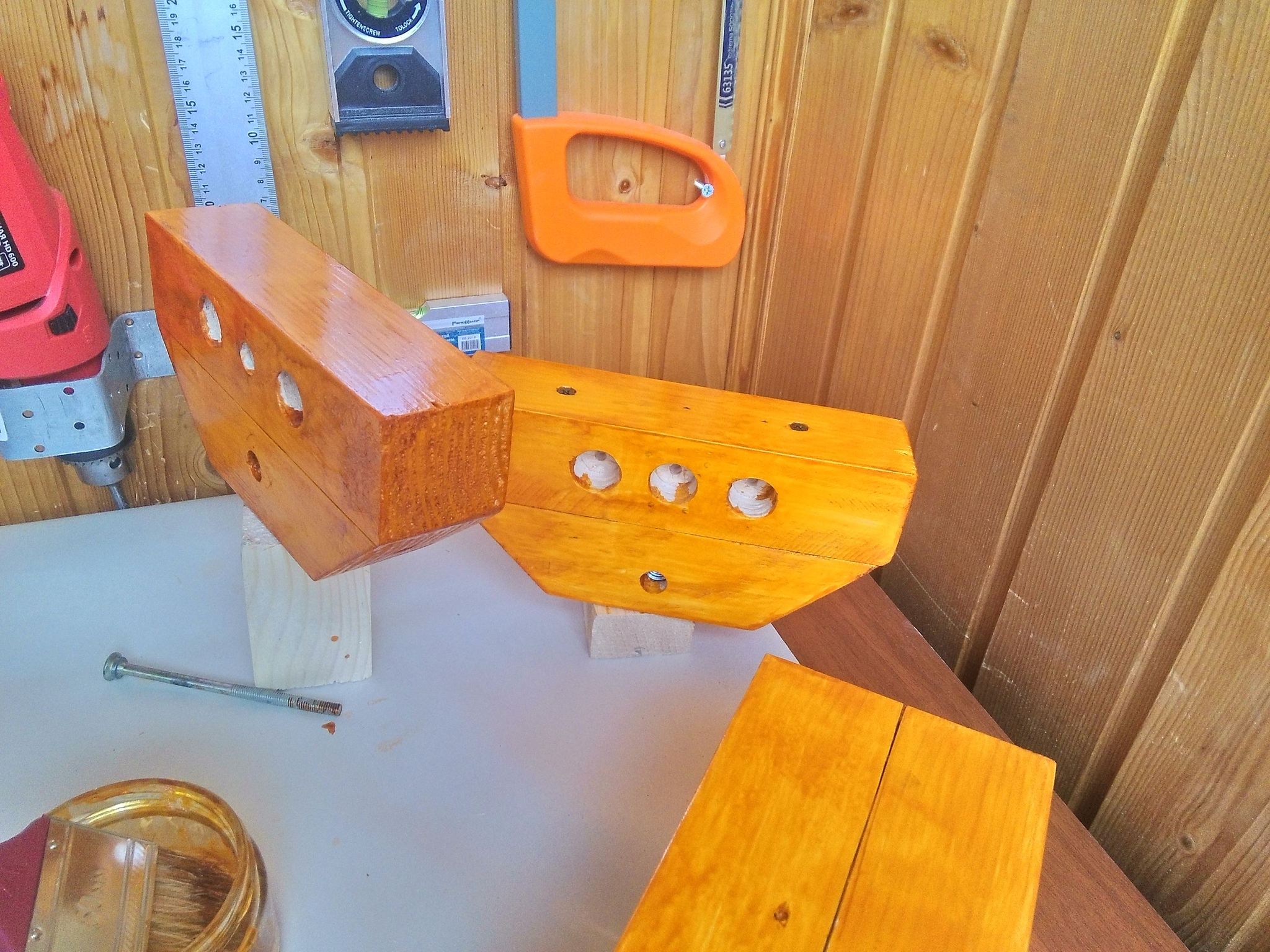

Сам процесс лакировки описывать не буду подробно. Несколько слоев. Две поверхности, скользящие относительно друг друга покрыты бо´льшим их количеством (кажется 5) с интервалом 2 часа. Выбор лака был прост: взял с полки первый попавшийся. Вообще не разбираюсь, так что не стал заморачиваться. Но цвет в итоге получился ничего такой.

Изначально не планировал лакировать рабочие поверхности губ, но я рукожоп, так что уже пришлось

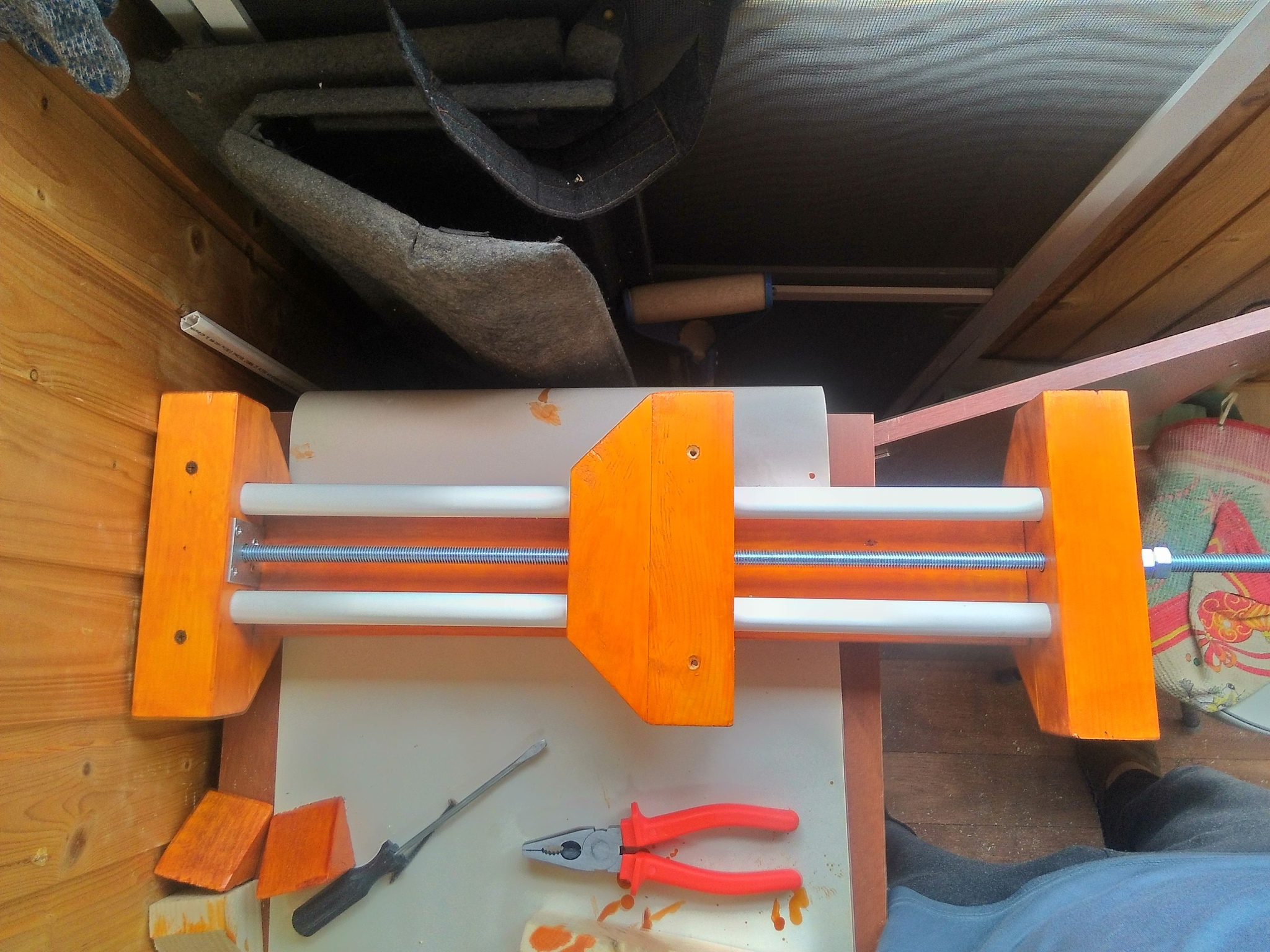

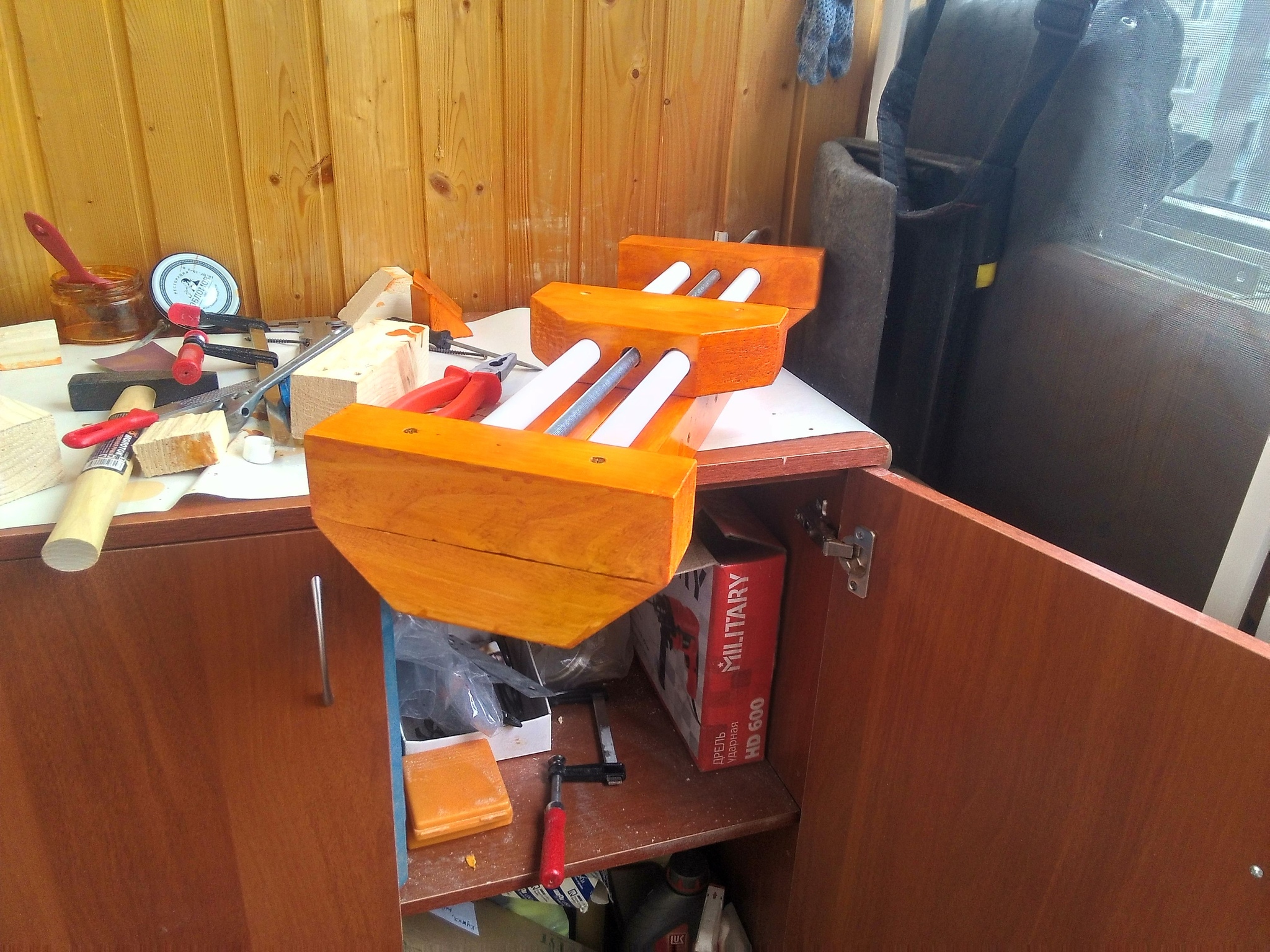

Ну и наконец заключительный этап: сборка.

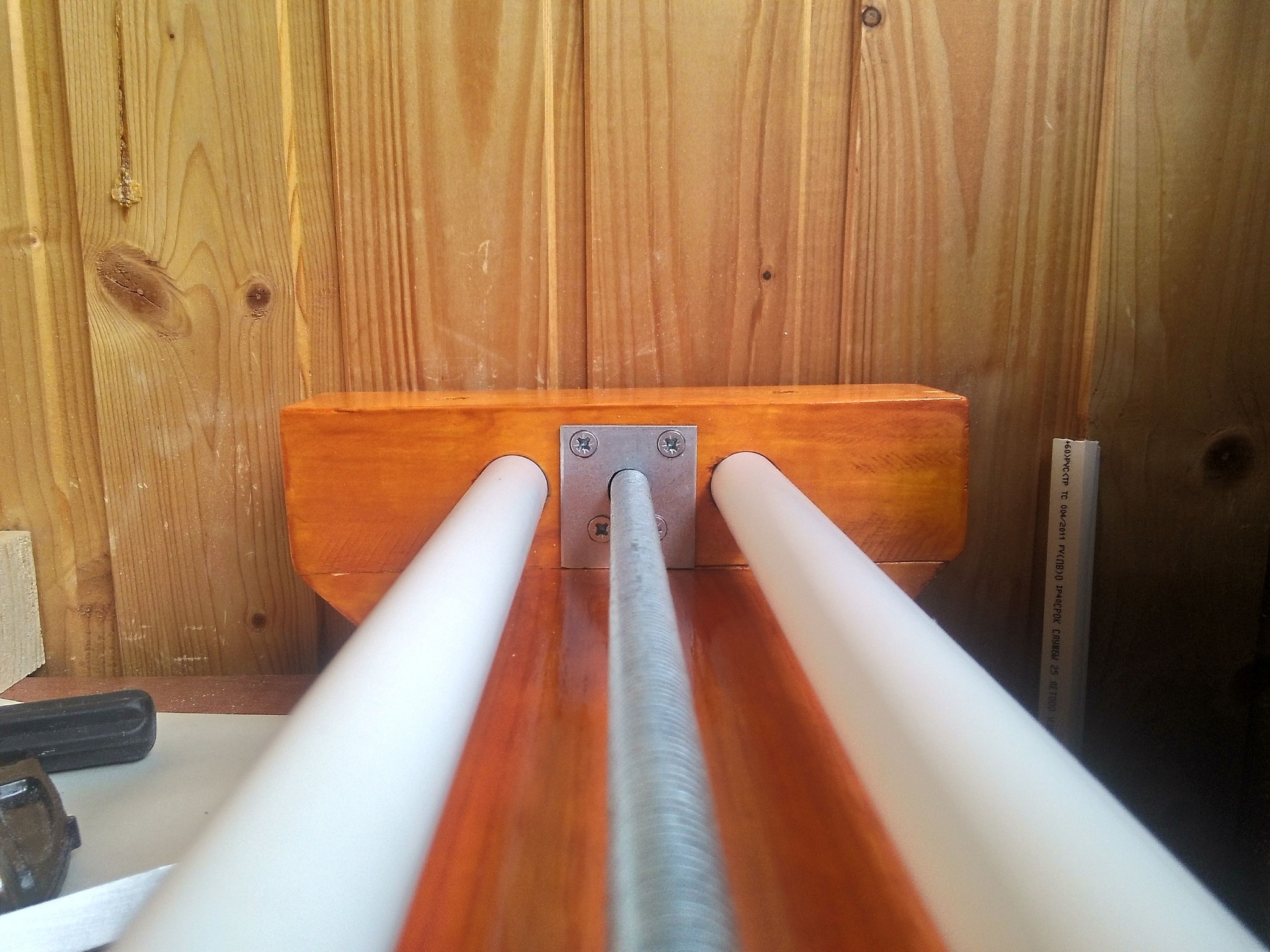

Тут я был приятно удивлен, что нигде не напортачил слишком значительно. Ход довольно свободный, особенно после доводки рашпилем отверстий в для направляющих. Трубки слишком гибкие и наблюдается перекос при односторонней нагрузке.

Один из важных минусов конструкции заключается в отсутствии предусмотренного крепления. Но это было сделано умышленно, в последствии придумаю какой-нибудь колхоз

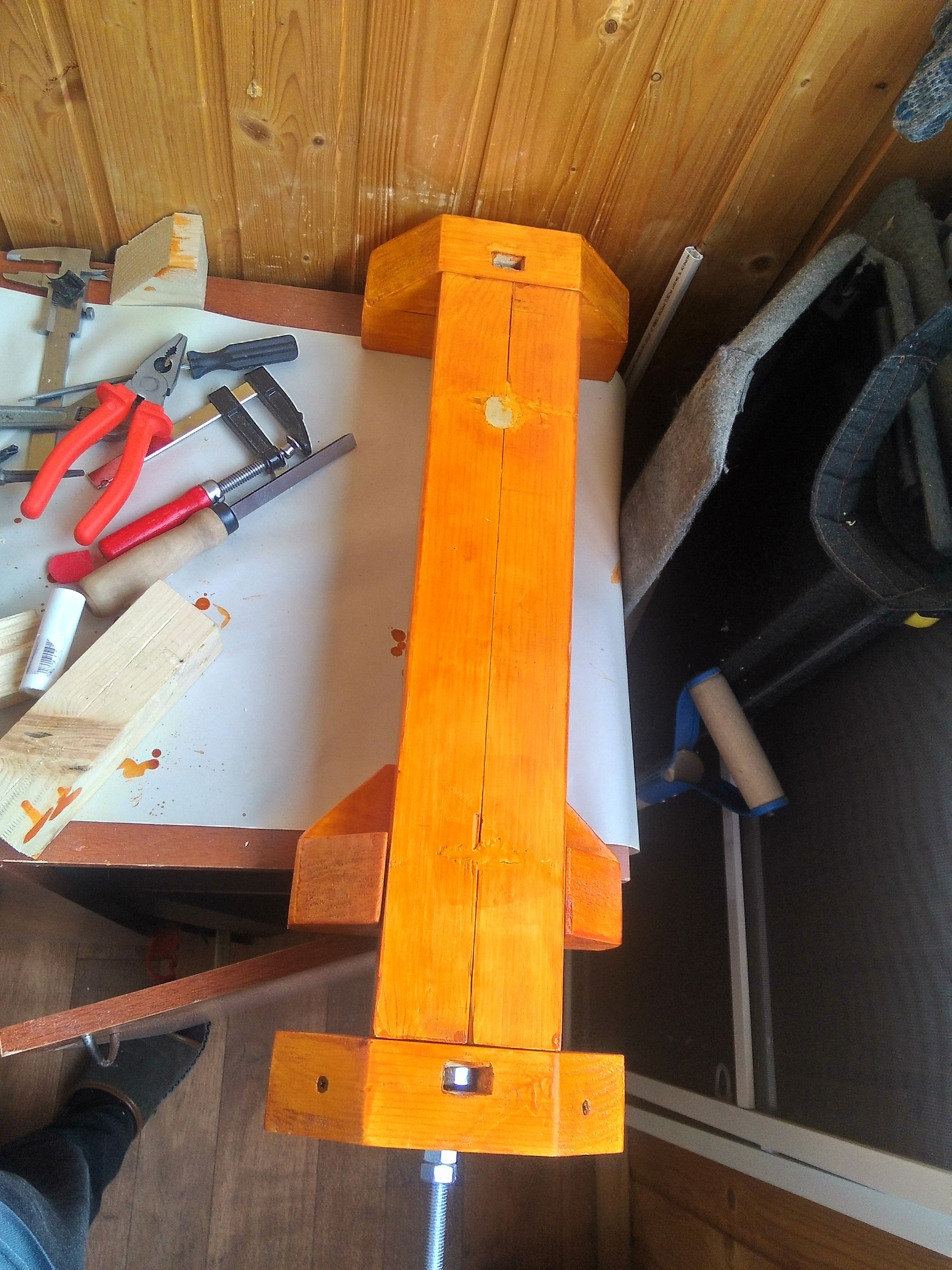

Образовавшуюся снизу дырку (ну никак это отверстием не назвать) было решено замазать пластилином. "Почему-то" лак к нему не пристает

С перекосами решил разобраться сразу. Можно было бы попробовать заменить в направляющих пластик на металл, но... У меня нет металлической трубы, но есть куча свободного времени, так что я решил разработать систему компенсаторов.

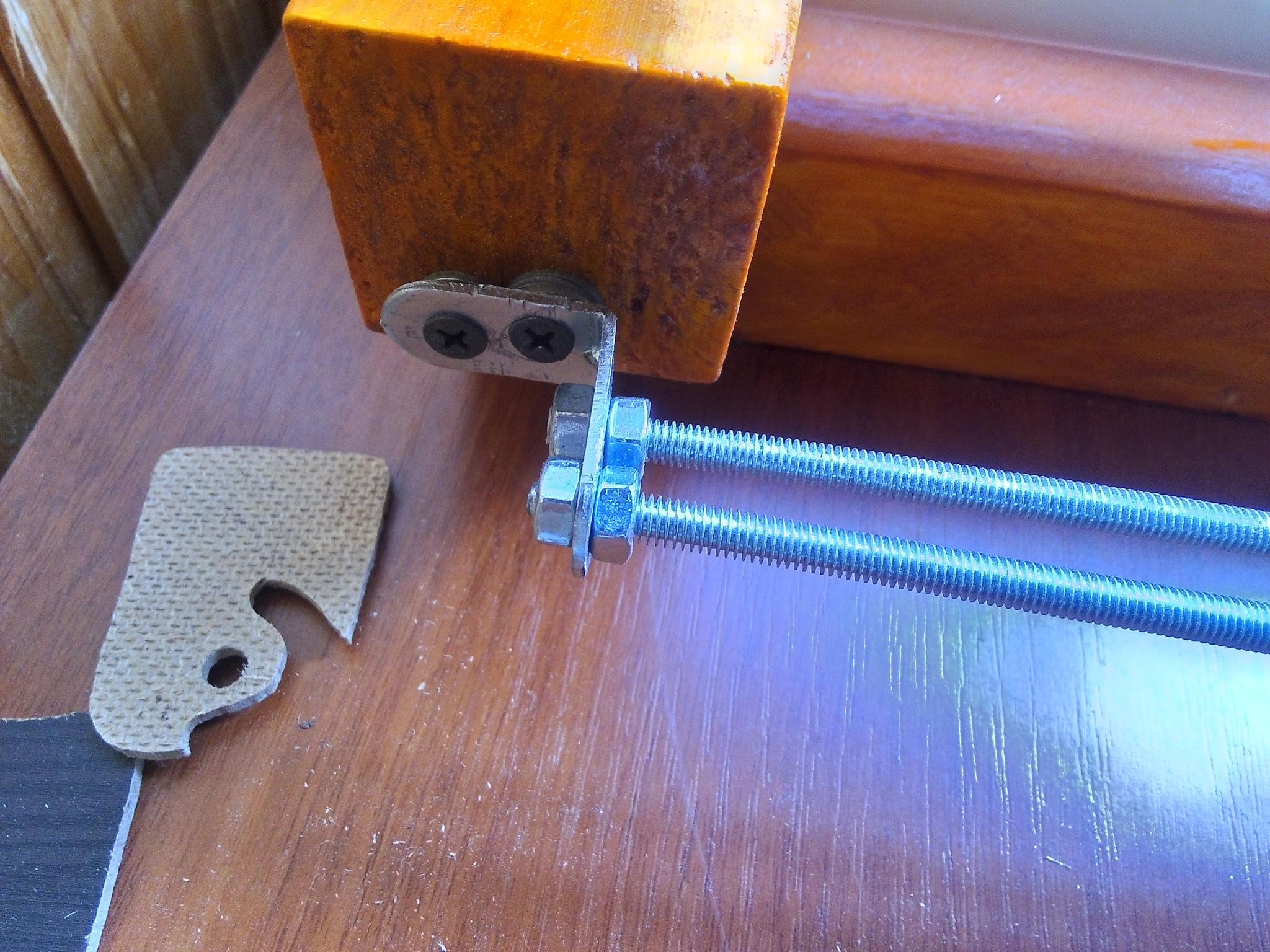

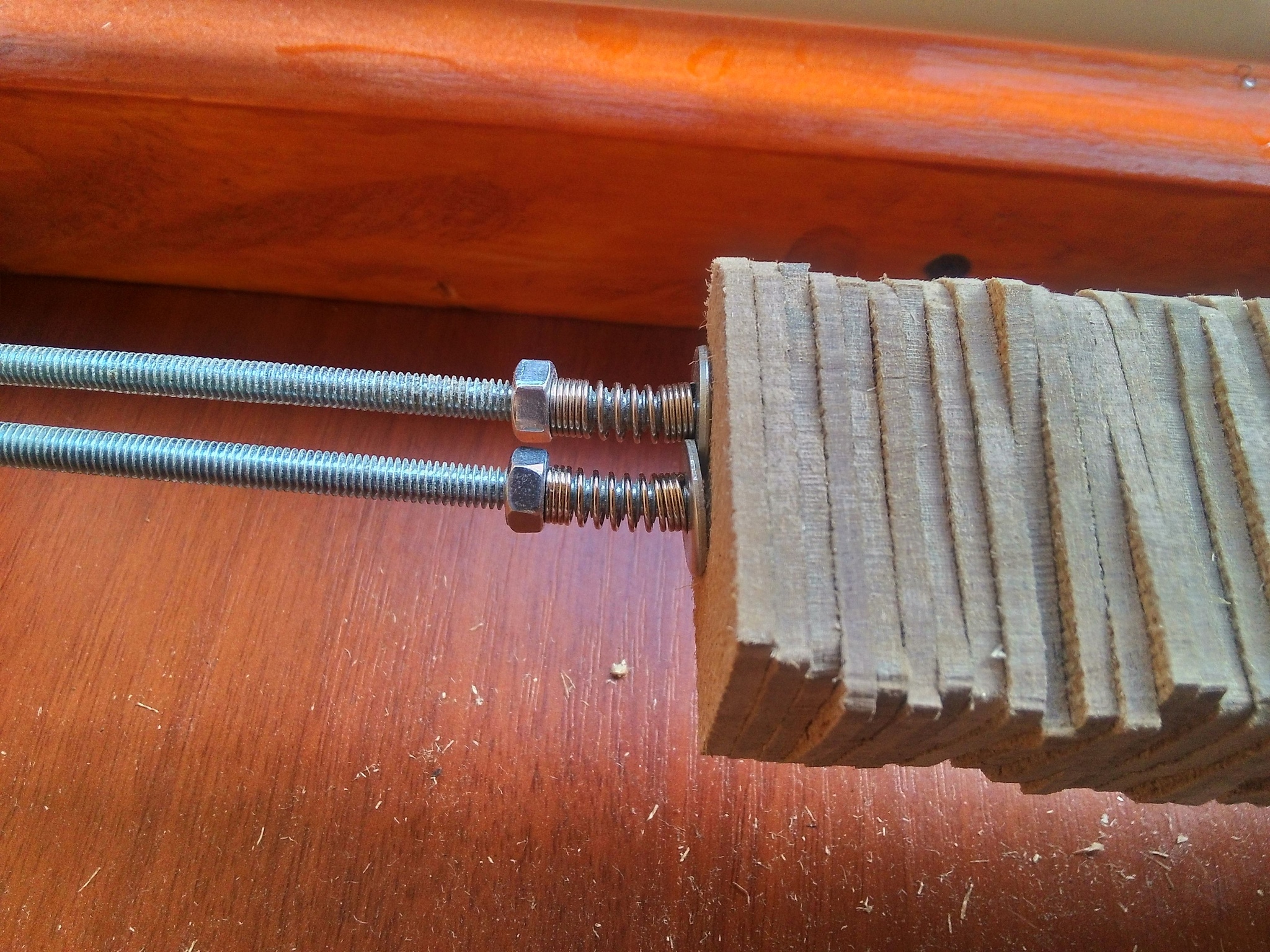

Взяв лист фанеры я разработал и вырезал 110 деталек специфичной формы.

Будучи закреплены на системе из двух продольных шпилек эти детальки могут принимать только два фиксированых положения. При этом открытом состоянии они никак не препятствуют хождению губы. Таким образом я легко теперь могу одной рукой накинуть нужную толщину, чтобы предотвратить возникновение перекоса.

Получилось в итоге немного по-уродски, потому что все они выпилины ручным лобзиком и немного расходятся в форме и размере, но самая важная часть, соприкасающаяся со шпильками, более-менее одинакова. Так что выглядит, как колхоз, ибо это и есть колхоз, но функционал затащил

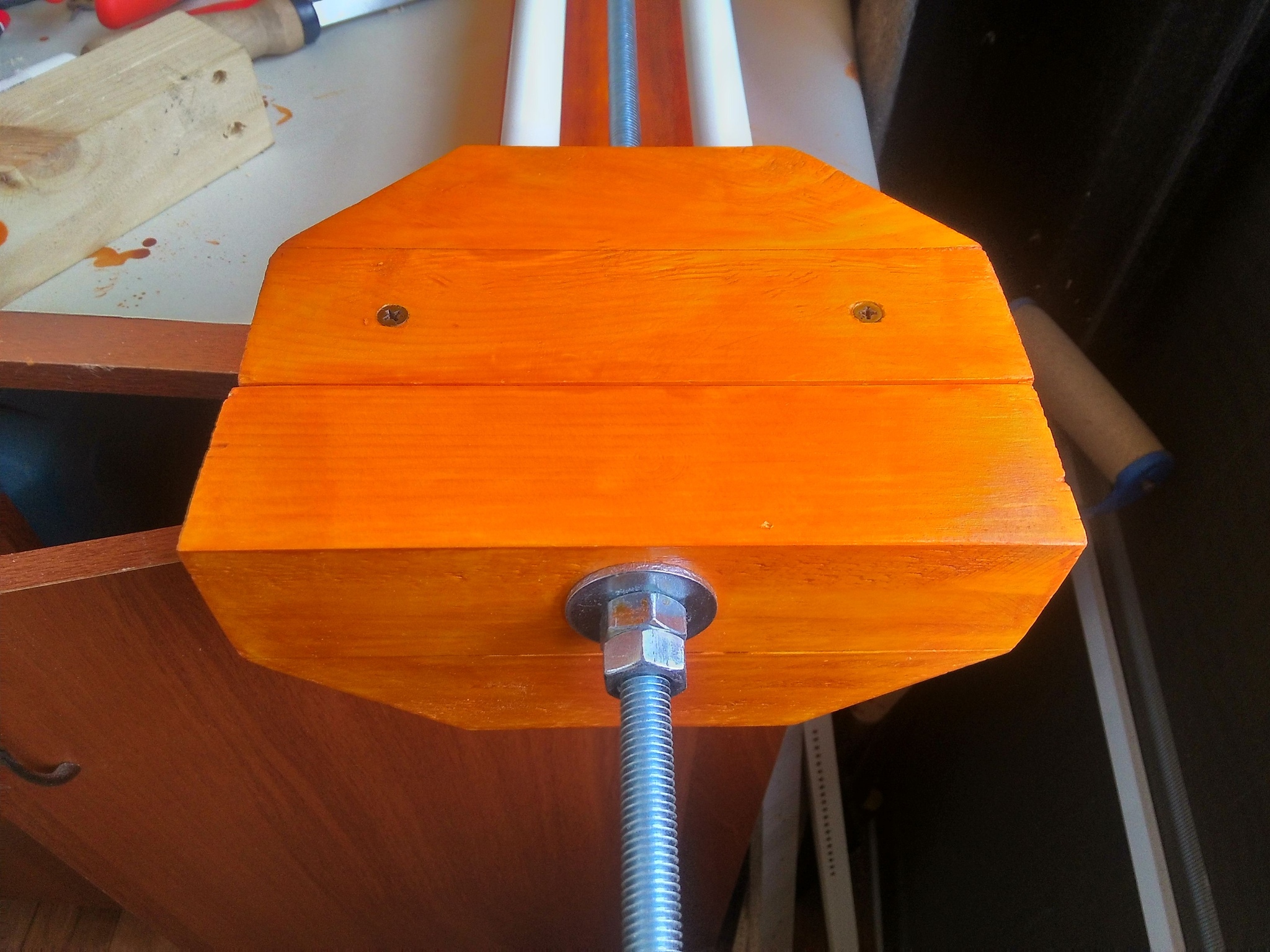

Кстати, довел до ума ручку. После карантина куплю накидной ключ на 19, его мне хватит вполне

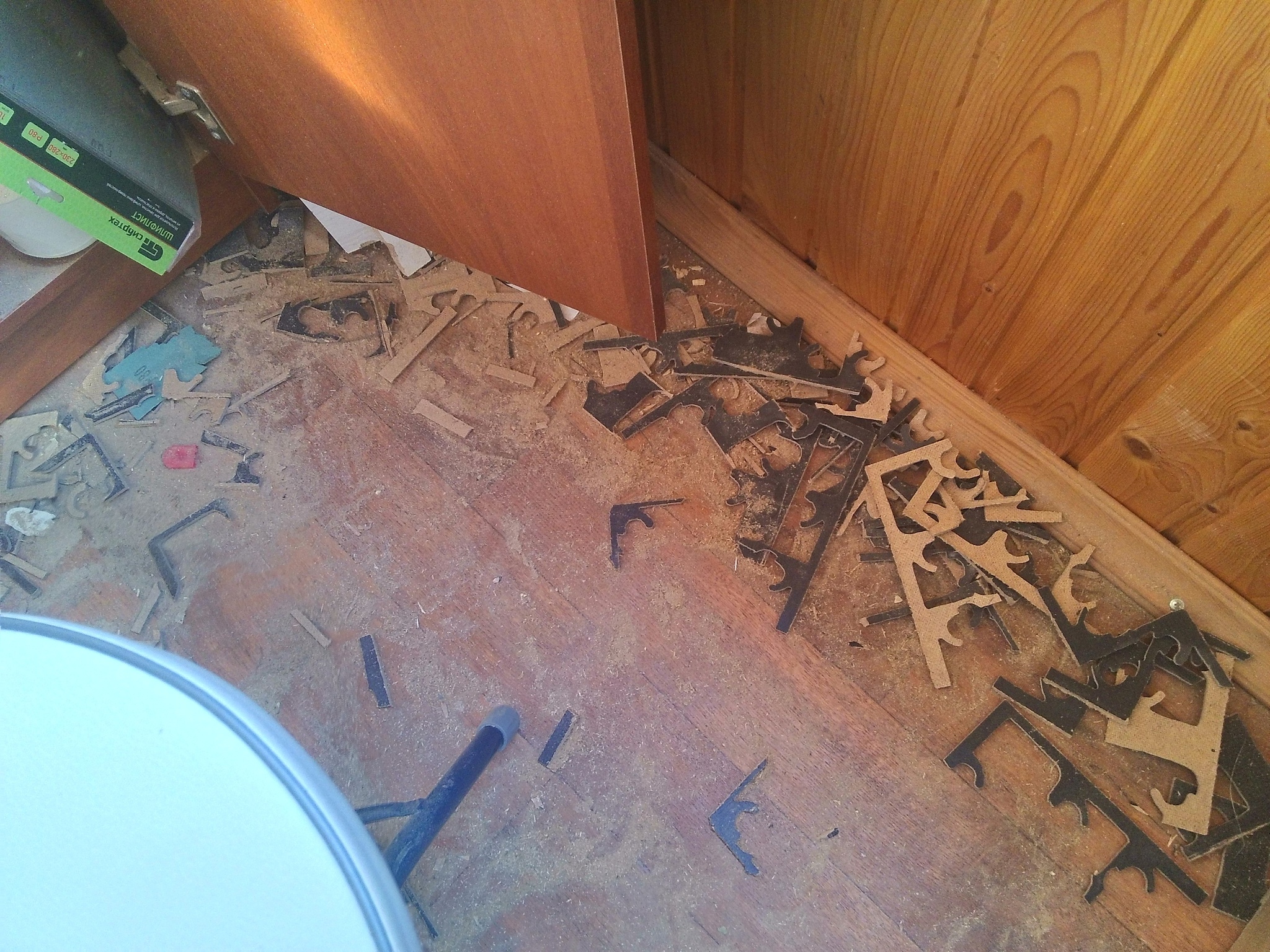

Пыли и мусора от лобзика была прорва. Ну, оно и логично

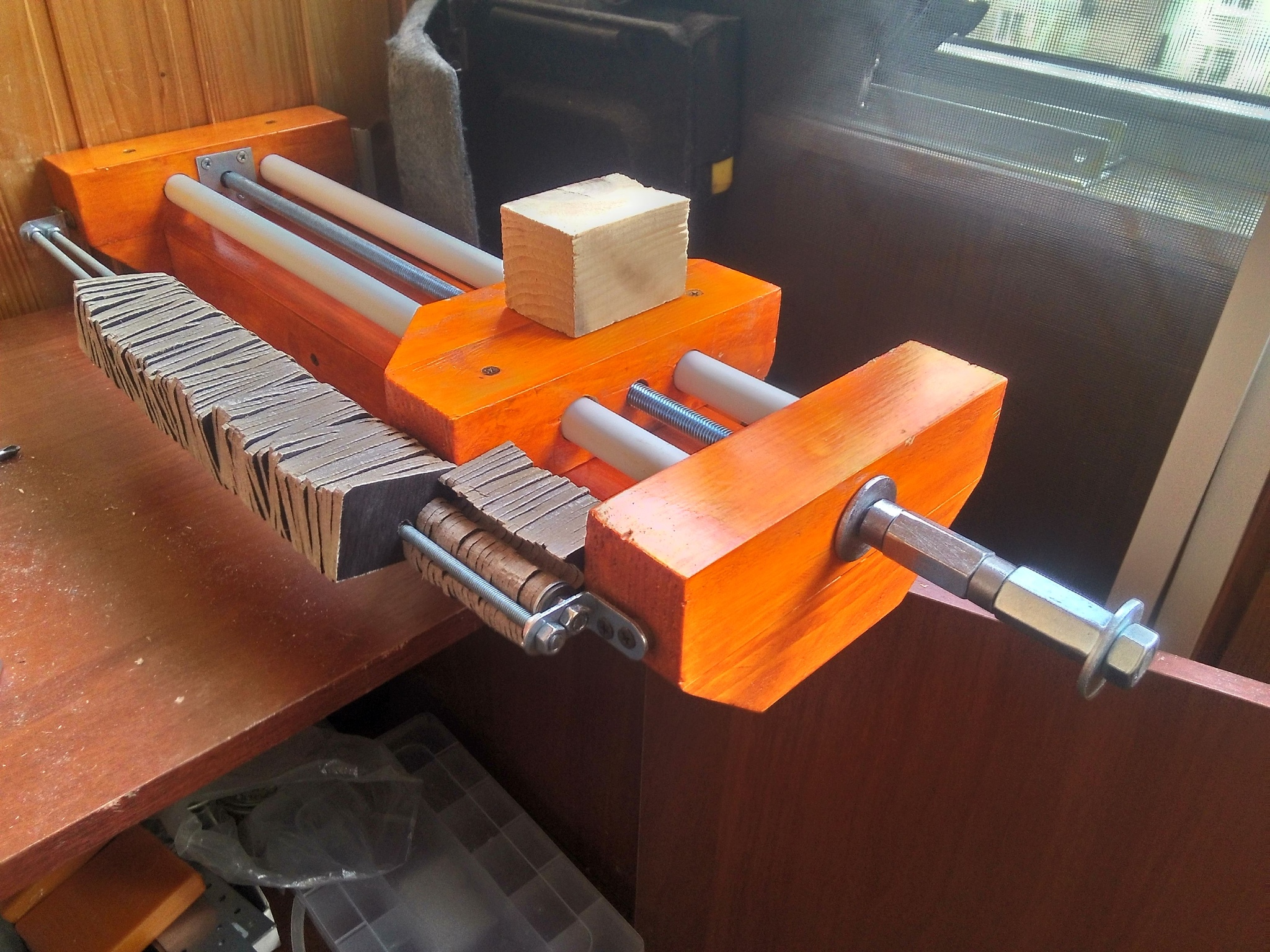

В целом конструкция работает и работает неплохо. Орехи не щелкал, не пробовал, но тот же брусок зажимает на ура. Для бытовых целей и моих запросов получилось отлично.

Строго говоря почти половина их ценности заключается в полученном опыте, как работы с материалом, так и с инструментами. Лобзик, к примеру, не держал в руках с уроков труда. По времени у меня ушло примерно пять полных дней работы

Я не знаю, что еще можно сказать напоследок, так что всем добра
