Разделение воздушных потоков у мобильного кондиционера
Иногда бывают ситуации, что сплитку не поставить, а мобильный кондей над ухом жужать бесит.
Если у вас есть балкон - велком в пост, если нет, увы.
У меня как раз такая история. Место куда я могу поставить мобильный кондиционер, только прямо у меня за спиной, и орет он конечно безумно. Поэтому я и решил, выставить его на балкон, а от него самого брать только полезную функцию.
Из необходимых вещей для нашего конструктора:
2 вставки из оргстекла вместо стекл в окнах сделанных на авито под заказ.
Различные патрубки и переходники оставшиеся после ремонта.
Гибкий воздуховод(в моем случае 150мм)
какая то листовая гибкая термоизоляция для труб. Я взял вообще демпфер на клейкой основе для профилей от гипрока. (тоже оставалось после ремонта)
Итого, схема следующая:
Кондиционер стоит на балконе, выдувает холодный поток через трубу 150 диаметра в комнату, а горячий через такую же трубу на улицу. Всё это через соответствующие вставки. Одна в нижнюю часть балконной двери, вторая в небольшую секцию застекленного балкона.

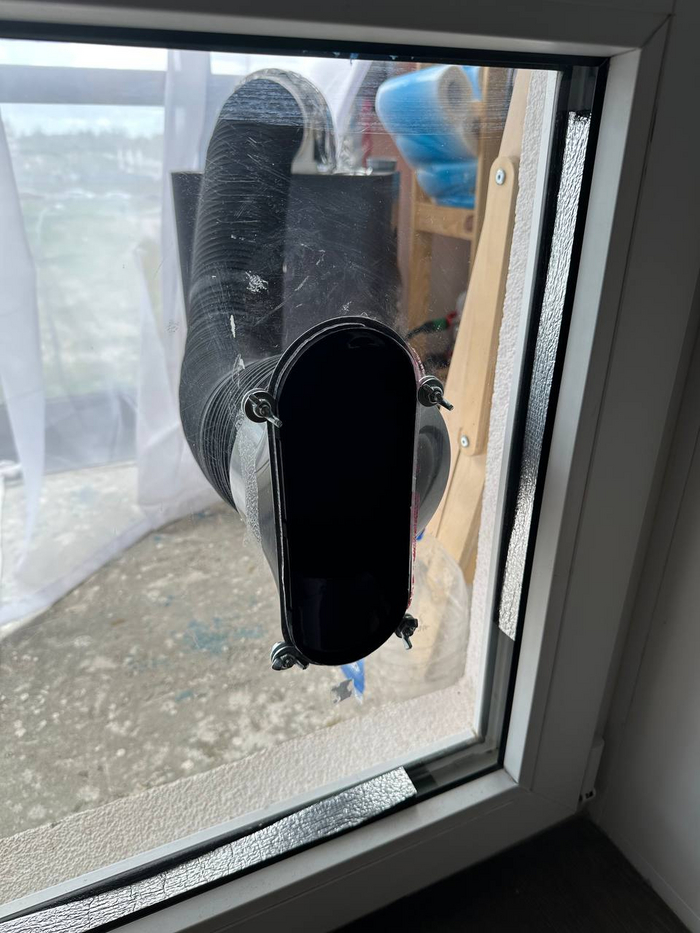

Выход холодного воздуха с балкона. Сделал на барашках, так переходник от кондиционера держится надежно. Вдовесок, очень быстро можно переставить сам кондиционер по стандартной схеме. Его в комнату и в это же отверстие пустить горячий воздух.

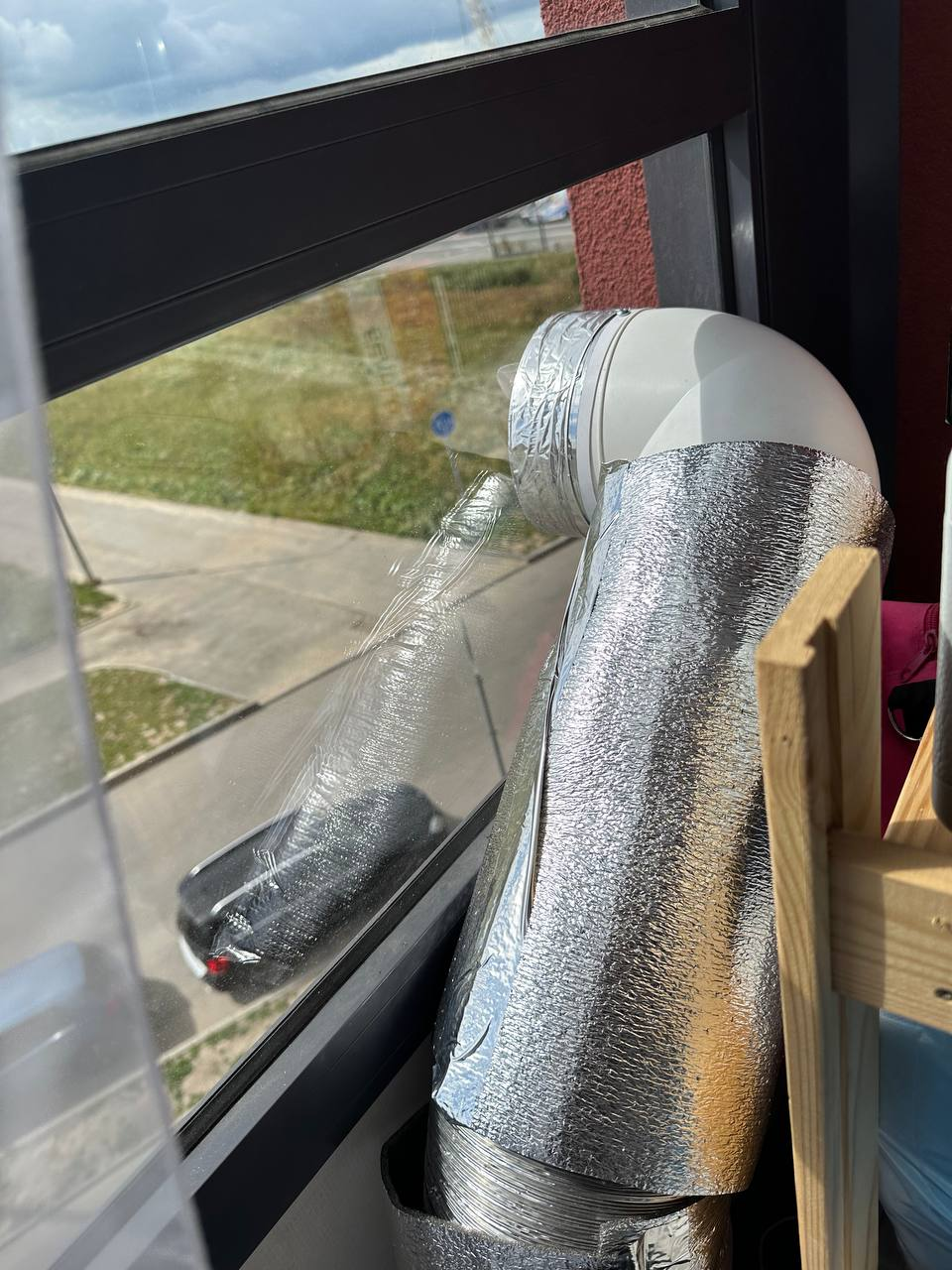

Выход горячего воздуха на улицу. Гофру с горячим воздухом постарался утеплить, но от такого утепления конечно толку почти 0. Хотел что бы она меньше грела окружающее пространство.
Примерно вот так это выглядело в первых версиях. В таком решении, конденсат быстро скапливается на деревянной вставке, на пластиковом переходнике, что мало мальски не правильно. Утепление этого участка полностью решило проблему.

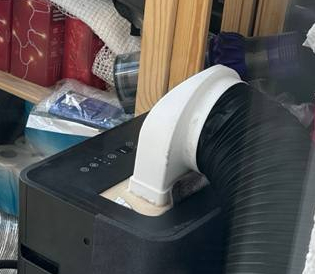

Для подсоединения выхода холодного воздуха, были закуплены переходники с плоского вентканала на 150мм трубу. И из фанеры 3мм была выпилена специальная вставка в сам кондиционер. Обклеена в торцах уплотнителем, а поверх утеплителем и после вставки в отверстие кондиционера, дополнительно сверху прошелся металлизированным скотчем. (следы конечно остаются, но легко убираются и без следа специальным спреем с озона)
Предварительно была снята шторка которая идёт в кондиционере по стоку (не варварски естественно)
В будущем, зимой, планирую напечатать такой переходник самостоятельно на 3д принтере, с резьбой для гофрированной трубы, но пока руки не дошли до моделирования.
Из хитростей, советую натянуть где нибудь на выдуве горячего воздуха москитную сетку и поставить обратный клапан. И если случай как у меня, то просверлить небольшое отверстие в нижней точке выдува для горячего воздуха, если вдруг пойдет очень сильный косой дождь и какая то вода все таки дойдет, то слилась она пусть на пол, но не в двигатель кондея. Хотя у меня уже были ураганы и ливни, ни одной капли так и не добралось ни до пола, ни до двигателя кондея.
И да, советую утеплять выход кондиционера, хотя и трубу бы по которой холодный воздух идет тоже не мешает утеплить. Физику обмануть никто не пытался, но использовать утепленную гофру гораздо тяжелее становится.
И может быть выглядит это всё неопрятно и не очень аккуратно, но вы вообще видели цены на гофры для кондеев 150 мм? шо за дичь, по 3-5к за гофру.. или ждать 2 месяца, как раз под конец лета.
зимой займусь 3д печатью уже более качественных переходников под это дело, с быстросъемными пластинами. (что бы можно было за 20-30 секунд вернуть кондиционер в полный сток) Ну и выглядеть это будет опрятнее и более органично.
Или вообще наплюю на всё и поставлю сплитку всё же...
Себестоимость такого удовольствия - около 3 тр. Основной бюджет скушали вставки из оргстекла.
