Работа коммутатора
Уважаемые пикабушники и по совместительству пользователи услуг интернета.
Хочу вам рассказать о том, как работают коммутаторы доступа к которым большинство из вас подключены.
На этом фото немного не тот коммутатор к которому вы подключены. Это скорее всего коммутатор агрегации, более высокого уровня, с которого подключен весь ваш дом.
Ваш коммутатор скорее всего выглядит вот так:
А уже от него тянется кабель в ваш компьютер, ноутбук, телевизор или wi-fi роутер.
И вот про него я и хочу рассказать.
У коммутатора есть:
1. Питание. Обычные 220 вольт, как у любого электронного прибора.
Коммутатор ( он же свич, железка, мертвяк, глючный) может быть подключен от чего угодно в вашем доме, расположен он обычно в тех местах где не предусмотрена розетка.
И по этому если где то выбьет автомат, то интернет конечно же пропадет.
2. Питание.Только уже не 220 вольт и 50 Герц а например -4.854 dB и 1550 nm . Не совсем точное сравнение. Но все же =)
Это просто приходящий порт (аплинк), через который все пользователи на доме выходят в интернет.
А второй параметр - суммарные потери в оптоволокне, а точнее на его стыках и сварках, изгибах. Затухание сигнала. Чем оно меньше, тем хуже сигнал.
Параметров измерения оптического сигнала на самом деле очень много. Если интересно, например на хабре можно почитать про SFP модули.
Их используют для подключения оптики к коммутаторам с медными портами.
И без этих двух составляющих работать интернет не будет.
Ну а в один из 24 (как в данном случае) медных портов подключаются абоненты.
Коммутаторы есть и маленькие и большие, зависит от потребности.
Может быть просто медиаконвертор (медюк), преобразующий свет в электричество. Он не работает с данными, он работает только с физикой. И по этому прост.

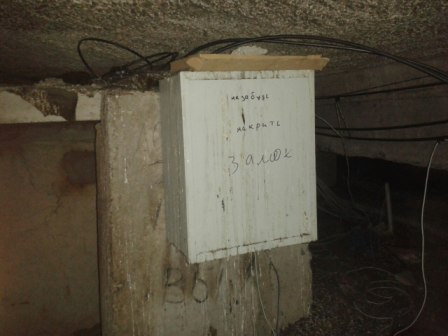

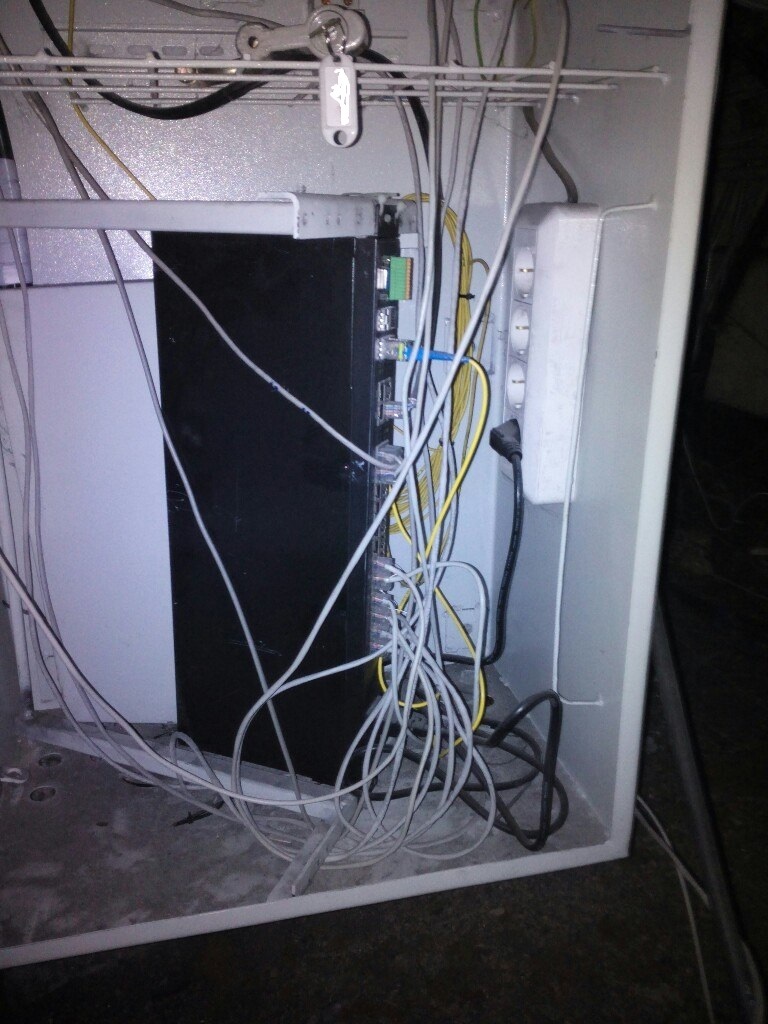

А живут коммутаторы вот в таких железных ящиках, прикрученных на анкеры у вас в чердаке, подвале, на крыше или где там еще можно узел разместить?
Чтобы вы смогли представить как работает коммутатор, я сделал небольшой эмулятор загрузки коммутатора. За основу взял WEB-форму авторизации реального коммутатора D-Link DES-1228/ME, и с помощью js, его немного оживил =)
К тому же, можно представить себя злым админом и вырубить соседу порт.
И еще немного фоток из жизни коммутатора.

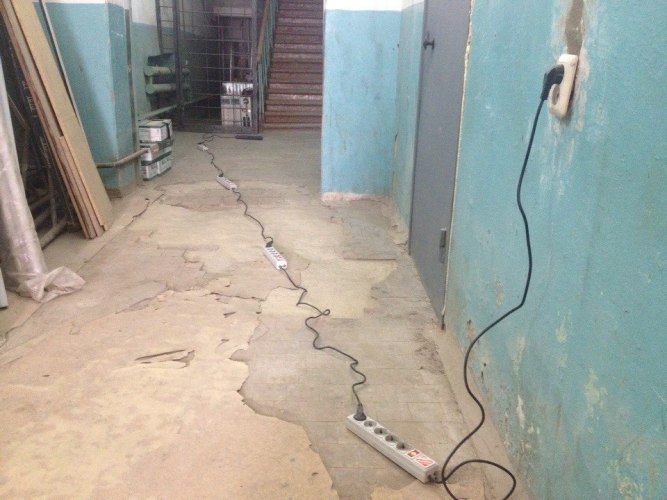

Когда срочно нужна энергия

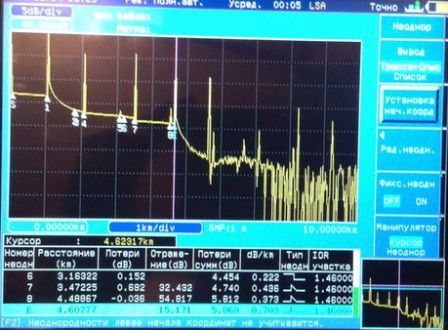

Когда слабый сигнал

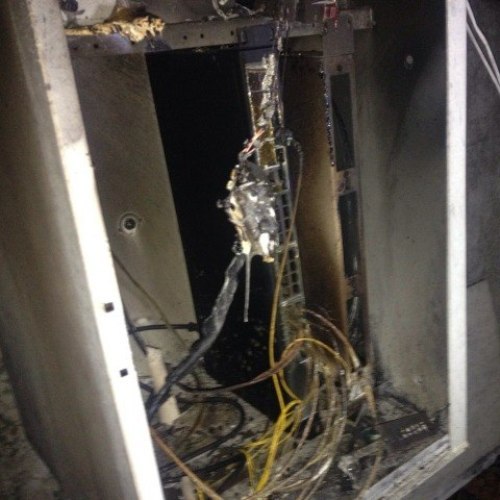

И когда сгорел на работе
