Помогите разобраться
Приветствую всех!

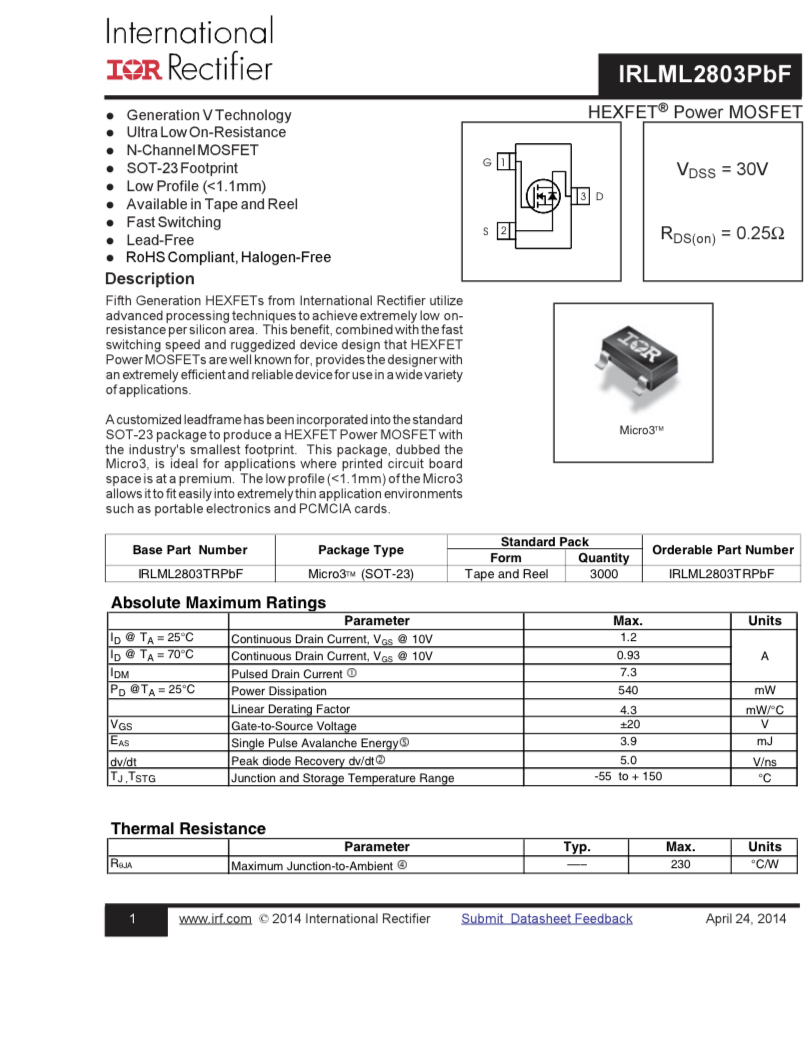

Собираю светильник на основе китайского модуля емкостной сенсорной кнопки (ttp223) и транзистора IRLML2803. Посмотрел даташит на транзистор, определился с цоколевкой, собрал схему

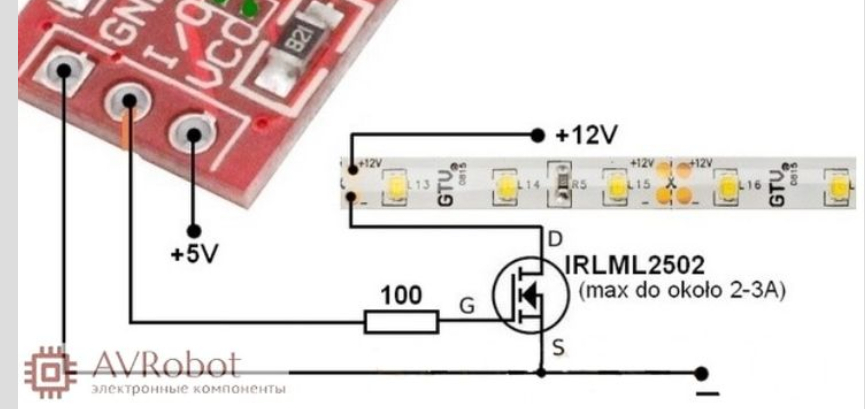

1-кнопка, 2-транзистор, питание 5v, трехпозиционный переключатель (сенсорный режим, постоянно вкл, выкл) резисторы не отобразил, но они есть перед светодиодом.
При срабатывании кнопки на SIG подается +5v, с «фиксацией».
С данной распиновкой светодиод горит постоянно, вне зависимости от состояния кнопки, будто транзистор всегда открыт, если меняю местами сток и исток, то все нормально до того момента, пока не переключу ключ на обход кнопки и транзистора. В этом положении ток идет в обратную сторону и через выход SIG питает кнопку🤦♂️
Что я делаю не так?
Ps: пардон за колхозную схему
