Полоумная розетка за 10 минут
Понадобилась мне розетка-удлинитель со следующей простой функцией: чтобы одновременно с телевизором включался усилитель с колонками, дивидюк, приставка DVB-T, ну, или любое другое устройство, которое должно включаться и выключаться одновременно с телевизором.
Опытным путем было обнаружено, что при включении ТВ на его USB разъеме для флешки появляется питание 5 В, а при выключении оно пропадает.
Дальше все просто. Берем первую попавшуюся розетку.

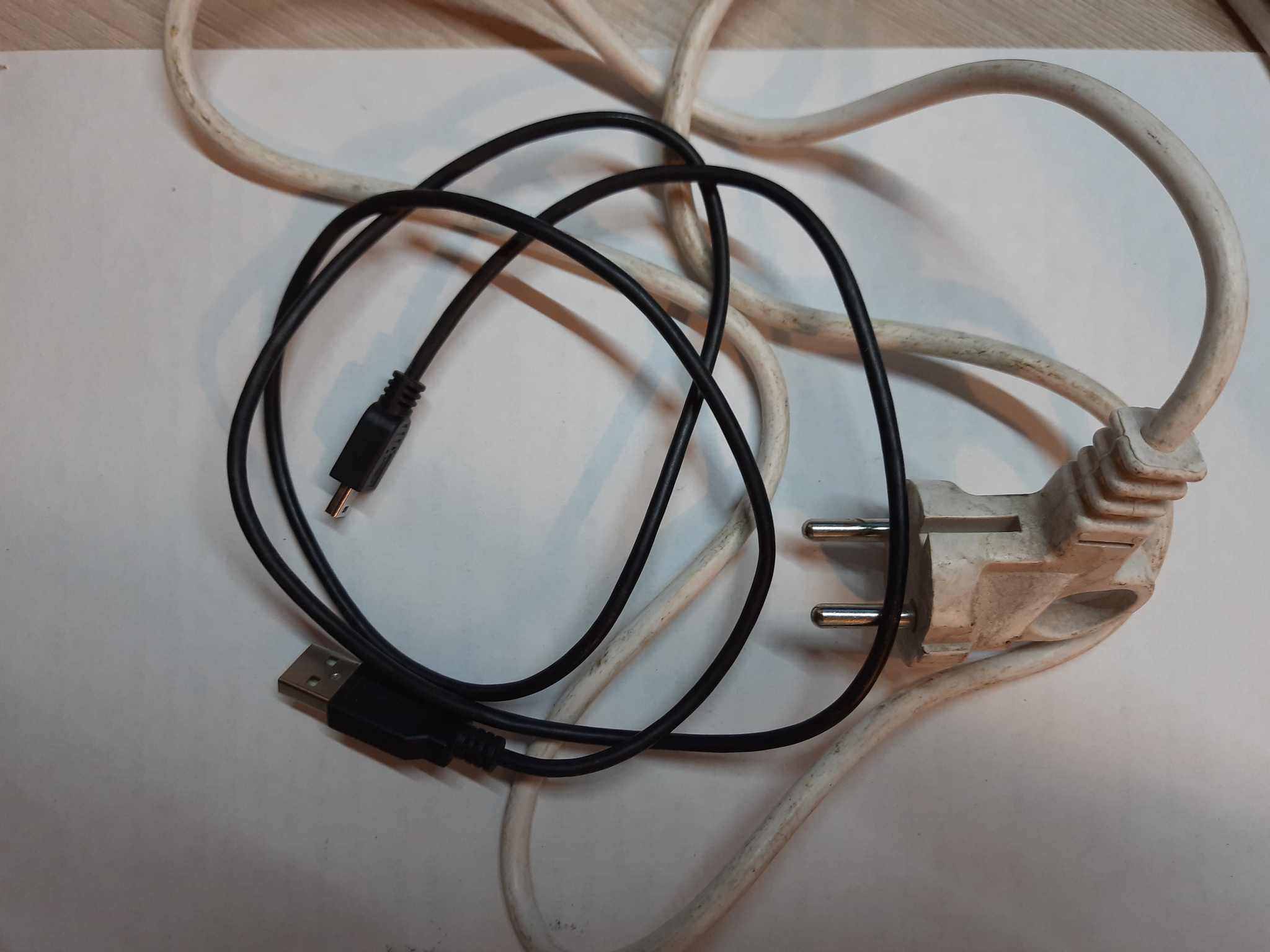

Шнур с вилкой от какого то старого устройства, уже бесполезный кабель мини-USB и какое-нибудь реле, срабатывающее от 5 В.
У меня завалялись твердотельные реле от какого-то разобранного промышленного девайса.
Это реле достаточно компактное и плоское, его удалось расположить в корпусе розетки с минимальными доработками (необходимо отломать одну мешающую опору в средней части).

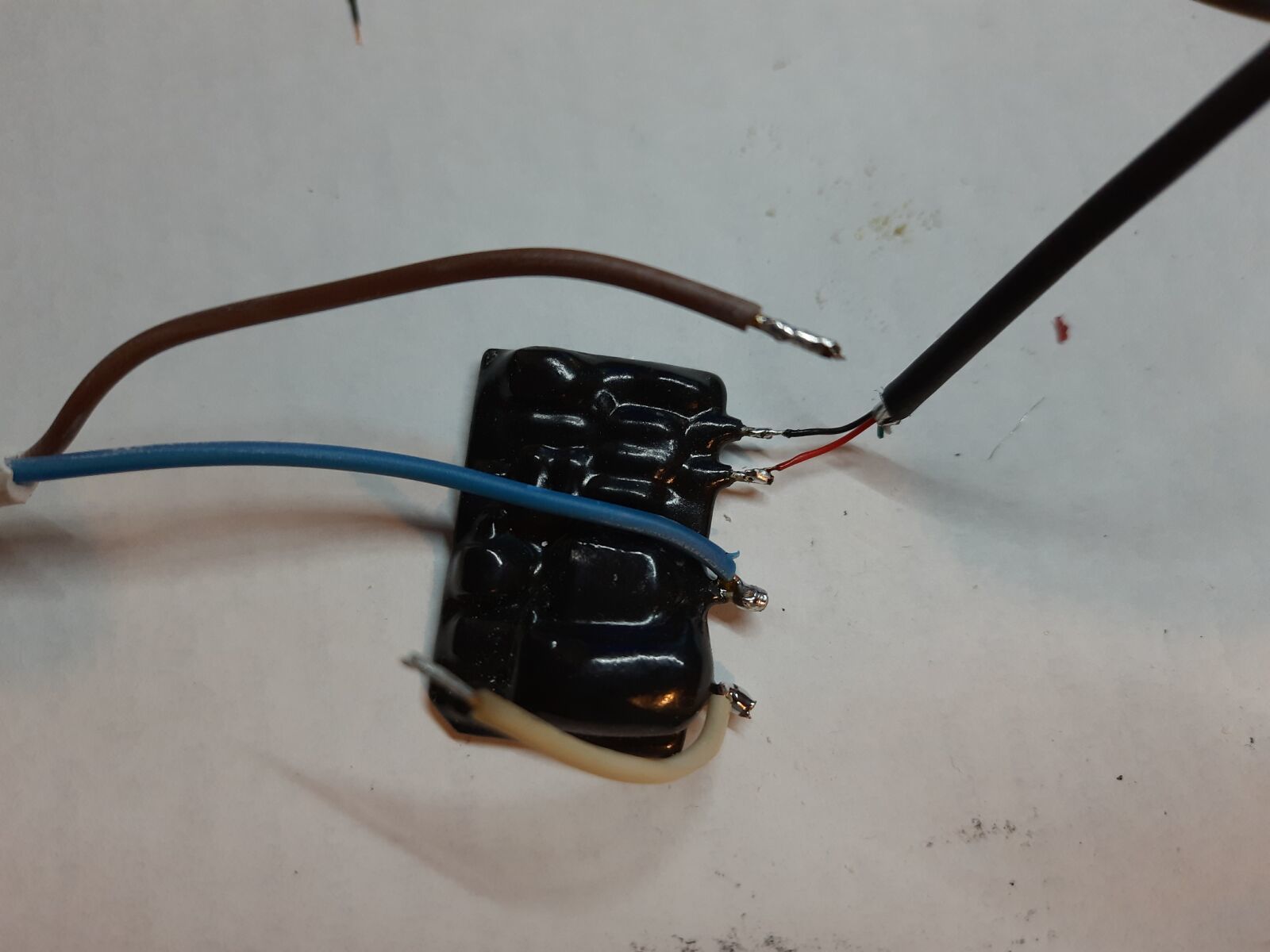

Сетевой провод зачищаем, одним концом подключаем к контакту розетки, другим - припаиваем к реле. От второго контакта реле кидаем провод на второй контакт розетки.
От USB-провода отрезаем микро-USB разъем, зачищаем, белый и зеленый провода (сигнальные) обрезаем и изолируем, чтобы они ни на что не замкнули. Красный и черный (питание 5 В) припаиваем к управляющим контактам реле.

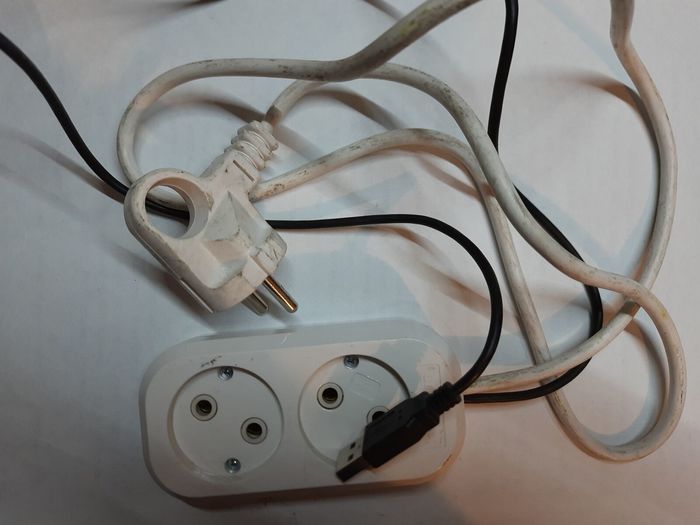

Привинчиваем на место крышку розетки. Готово!
Подключаем к телевизору, проверяем, все работает!
