Обзор популярных шилдов для Arduino⁠⁠

Доброе время суток. Сегодня я продолжу серию информационных постов про периферию Arduino. Кому не интересно, просто пролистните, пожалуйста.

В этом посте я расскажу о полезных шилдах которые существенно облегчают работу и расширяют функционал Arduino. Итак приступим.

Nano Uno shield.

Как понятно из названия сей шилд позволяет превратить вашу Нано в Уно одним легким движением. Зачем это надо? Да в общем для подключения шилдов Уно не через бредборд а напрямую. Шилд имеет множество колодок для подключения, кнопку ресета и гнездо для внешнего питания. Колодки под шилды придется распаивать самостоятельно.

Стоимость в районе 100-110 рублей (1.6 доллара)

Arduino Motor Shield.

Данный шилд предназначен для подключения разнообразных моторов к вашей Ардуине. Может водить 2 шаговика или 2 сервы или 4 двигателя постоянного тока. Шилд содержит в себе 2 чипа L293D и восьмибитный сдвиговый регистр SN74HC595N. Сила тока на канал 0.6 ампера и 1.2 ампера в пике, максимальное напряжение 36 вольт.

Стоимость платки от 120 рублей (1.8 доллара)

Arduino Proto Shield.

Данный шилд предназначен для быстрого прототипирования или изготовления своего шилда. В комплекте с шилдом идет бредборд на 34 ряда по 5 дырок, бредборд можно приклеить к шилду посредством самоклейки. Сам шилд произведен в виде макетной платы, на борту имеет выход всех пинов с Arduino и множество пинов 5v и gnd, reset, кнопку и 2 всетодиода которые вы можете использовать по собственному желанию.

Стоимость платки начинается от 70 рублей (~1 с небольшим доллар)

Arduino Sensor Shield.

Данный шилд предназначен для легкого подключения всего и вся к ардуине. На борту имеет колодки для подключения радиомодуля APC220, Bluetooth модуля, модуля SD карты, ультразвукового модуля, RS232 COM модуля, I2C порт, LCD параллельный и последовательный порты, 6 цифровых и 12 аналоговых портов с подведенным питанием и землей, зажимная клемма для питания, светодиод 13го пина и кнопку reset.

Цена от 90 рублей (1.35 доллара)

Arduino Data Logging Shield

Как можно понять из названия благодаря этому шилду можно писать лог. Но по факту его можно использовать и как файловое хранилище и как часы реального времени. Для шилда есть специальная библиотека которая помогает логировать данные на карточку памяти FAT16(приоритетно) и FAT32. Так же шилд имеет макетную плату на 110 дырок. Комплектация не включает батарейку и карту памяти.

Стоимость шилда начинается от 175 рублей (2.65 доллара)

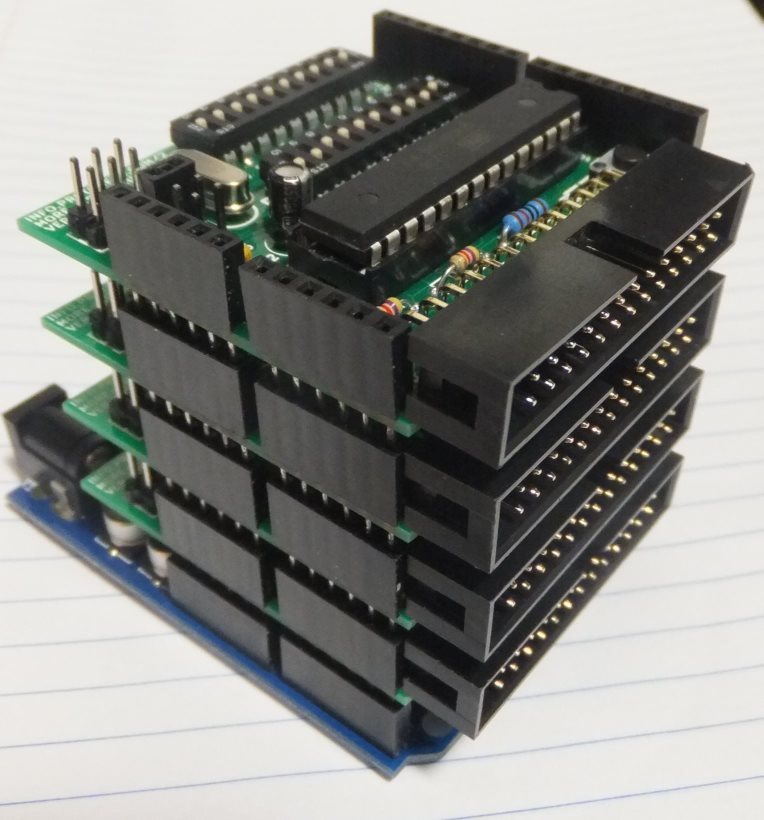

Arduino More-Core Shield

Этого шилда нет на Али. По крайней мере я не нашел. Шилд не новый и не очень популярный но очень полезный. По факту это еще одна Ардуина которая подключается к Ардуине и работает с ней сообща. На шилде стоит Atmega328 и колодка переключателей состояния. Рассказать кратко про этот шилд не удастся т.ч. предлагаю просто почитать. http://blog.protoneer.co.nz/arduino-more-core-shield/

Стоимость неизвестна.

На данной ноте я пожалуй закончу пост. Надеюсь кому-то эта информация будет полезной.

Всем безошибочной компиляции скетчей и быстрой доставки с Али. :)
