Курсач на ардуино. Умная одежда.
Завтра курсач,решил кратко залить к вам,на растерзание так сказать.
Элементная база.
Питание соединено вот так батарейки когда-то были в пб
Структурная схема
Электрическая принципиальная схема, EK это нагревательные элементы,всё остальное думаю будет понятно.

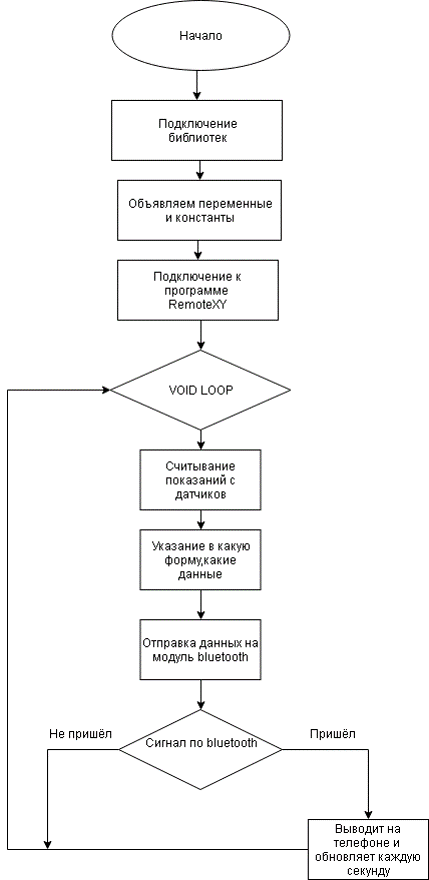

Блок схема программы,саму прогу заливать не буду,ибо вышла она на 2стр ворда,кому хочется глянуть могу кинуть на мыло.
Ах да так же использую программу remoteXY.

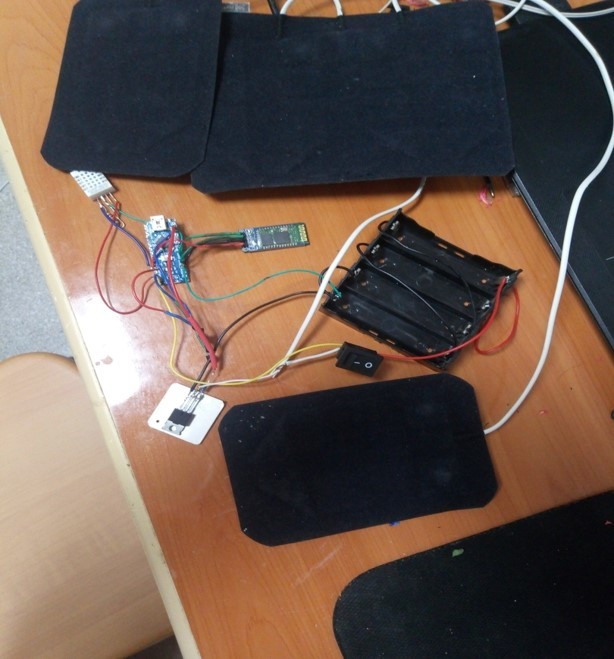

в живую выглядит всё примерно так,это пока что,ах да и может кто посоветует чем это всё закрыть на задней панели сборочного блока.батарейки на питстопе.
Знающие прошу помощи,транзистор греется ужастно,к затвору подключил пин D11 c шим сигналом,мощность в программе на 255,к стоку подключил минус грелки к истоку минус питания. крыжка от проца используется как радиатор.
Эксперименты.
Температура грелки
Так же хочу добавить в будущем датчик сердцебиения и потенциометр для шим порта.
Приму конструктивную критику.
Тем кто подписался по предыдущему посту,продолжение будет после праздников
Datasheet's
Транзистор https://www.infineon.com/dgdl/irf530n.pdf?fileId=5546d462533...
ds18b20 https://datasheets.maximintegrated.com/en/ds/DS18B20.pdf
dht22 https://www.sparkfun.com/datasheets/Sensors/Temperature/DHT2...
bluetooth http://www.fecegypt.com/uploads/dataSheet/1480849570_hc06.pd...
Магазины где покупал
Грелка http://www.teplovichok.ru
Всё остальное https://dvrobot.ru/
Почта для тех кому хочется узнать всё подробно
ivanmixalevis@gmail.com
