Допиливаем китайскую вилку, а также"Умный дом" прожолжение
Как вы знаете, я купил себе систему умного дома rubetek. На данный момент от нее осталась одна видеокамера в котельной (остальное сдал в магазин) и та подвела в нужные моменты... Ездил на НГ в деревню, на 3 день камера повисла, ездил в Тайланд в конце февраля, камера зависла в первую же ночь.
вывод: данную систему однозначно не рекомендую.
В настоящее время решил прикупить систему умного дома xiaomi. К сожалению вилки на данной системе идут китайские. Массивные переходники очень не нравятся, устройство сильно торчит из розетки, качество адаптеров оставляет желать лучшего (бывает плохой контакт). Решил я переделать вилку на нашу розетку.
Начнем:

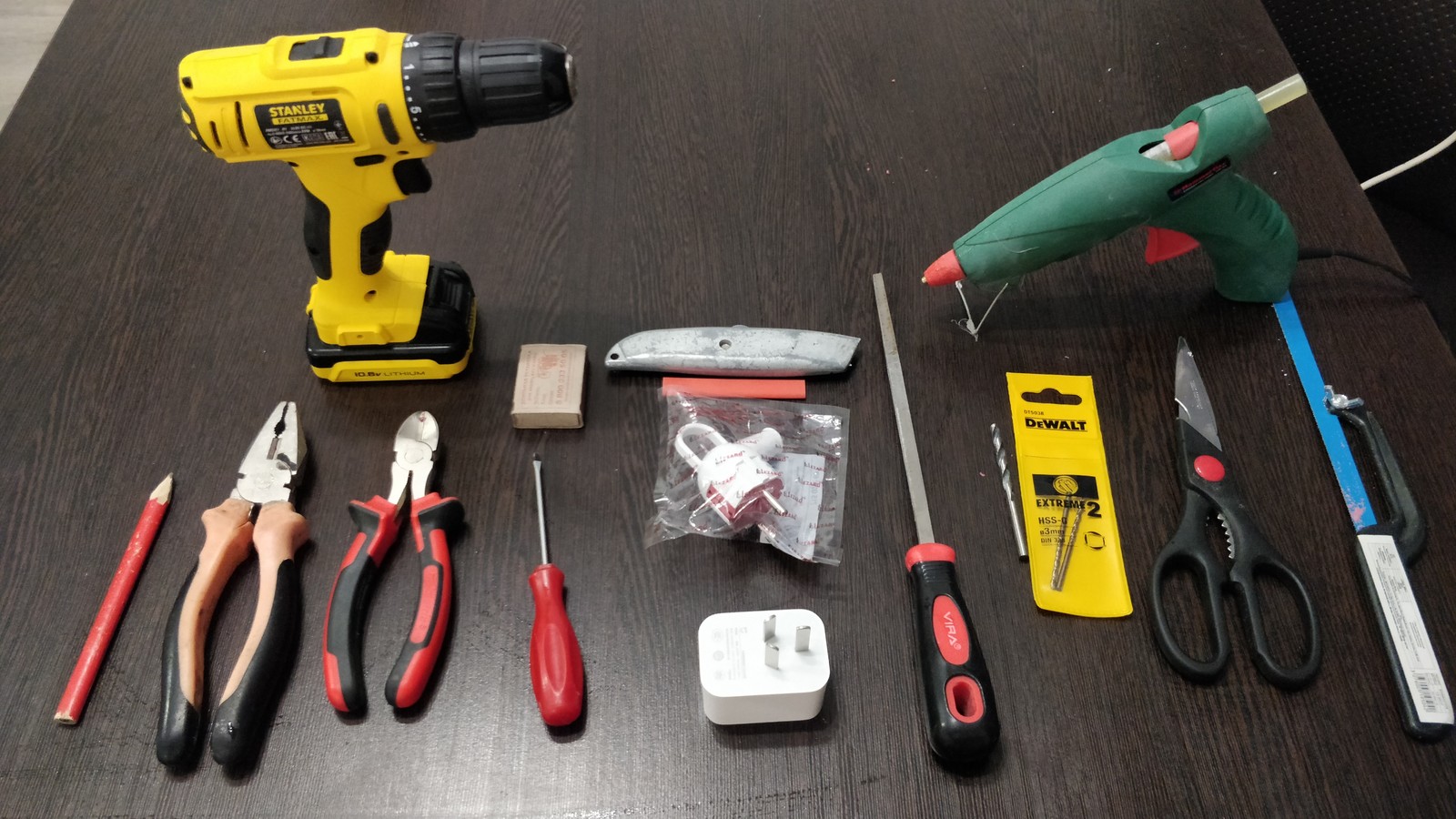

Покупаем вилку за 40-50р в ближайшем магазине, собираем подручный инструмент.

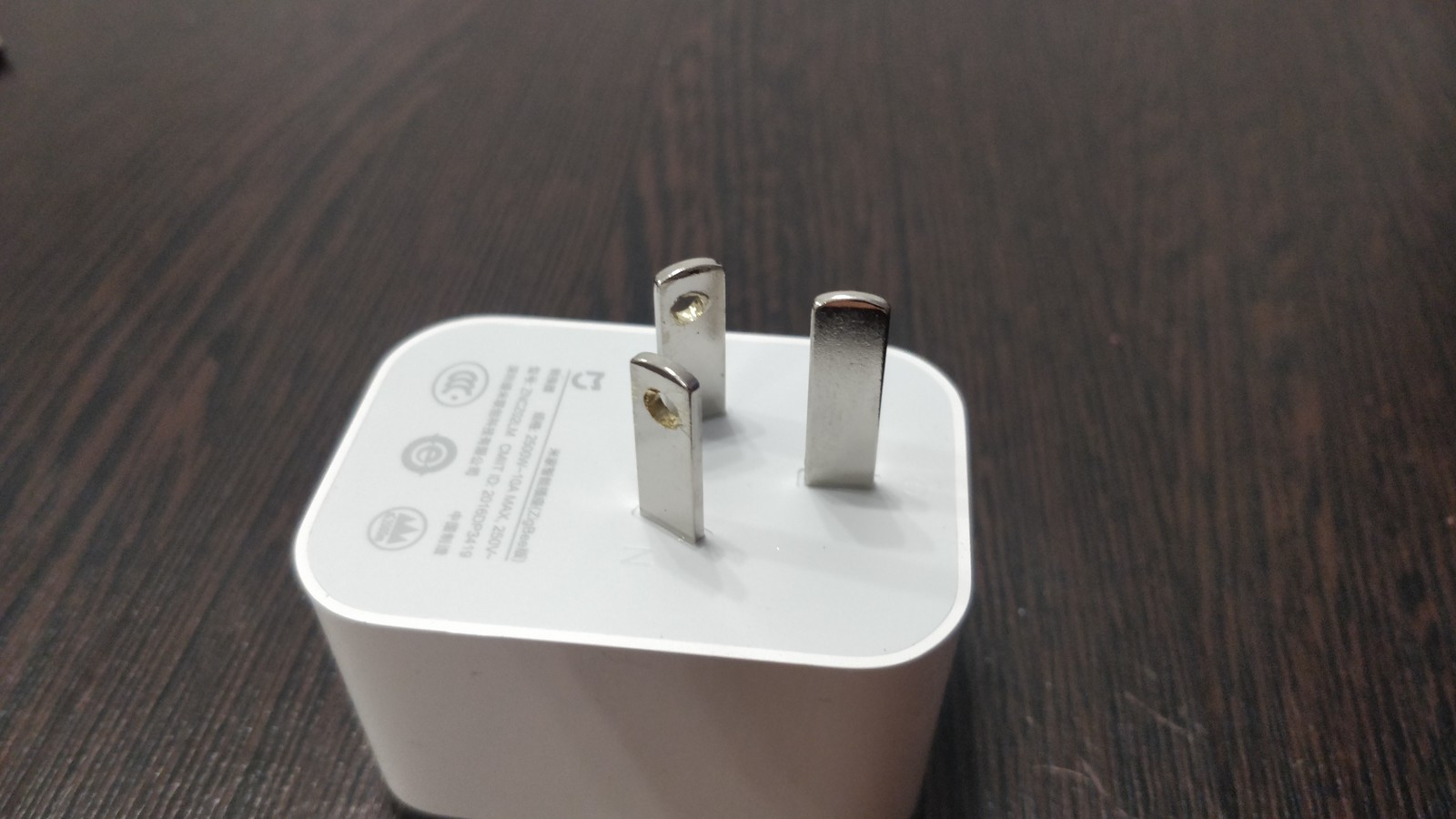

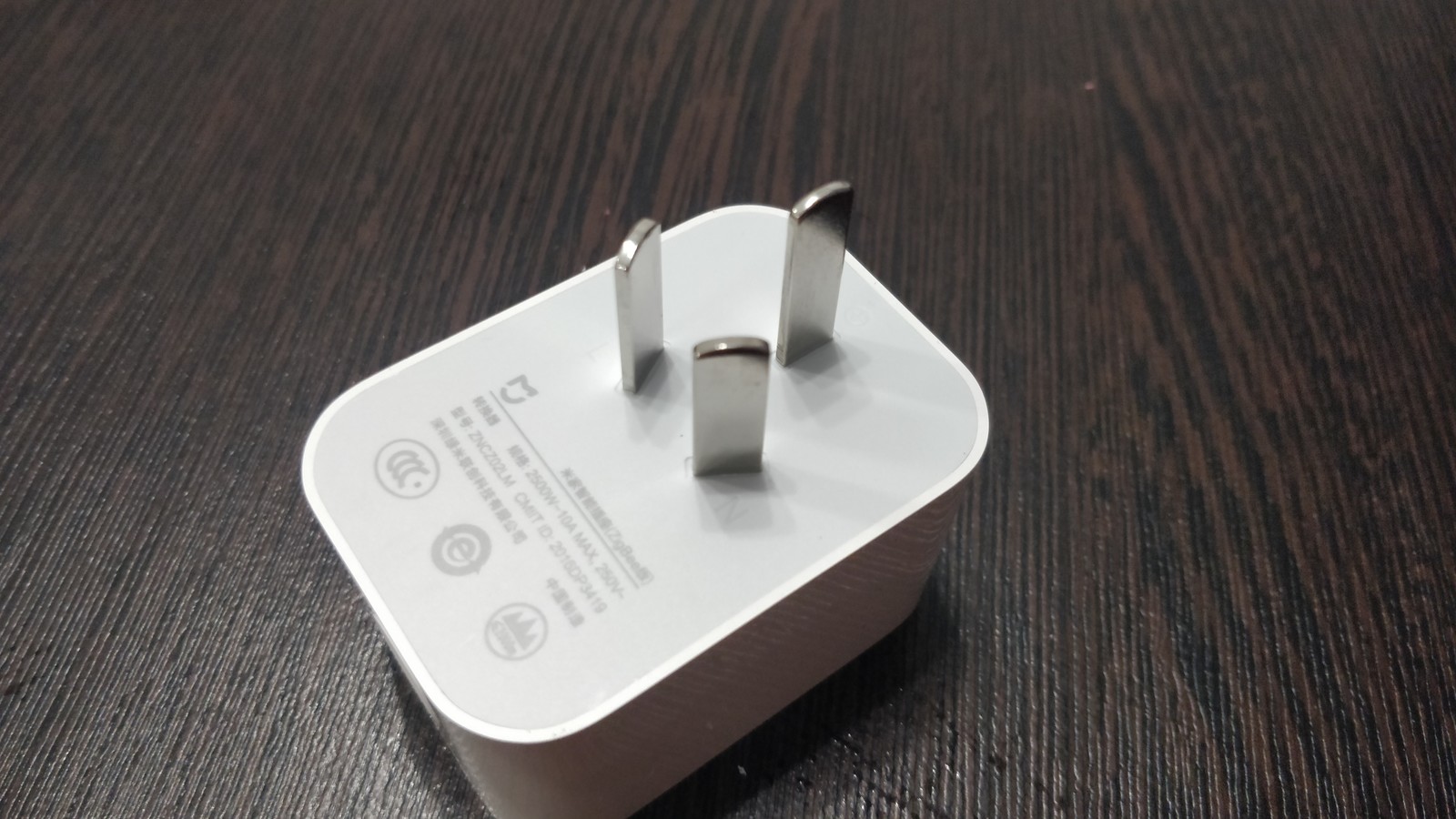

Сама умная розетка с протоколом zigbee
Сверлим в косых контактах дырки диаметром 3мм
Разбираем вилку, я купил вот такую, внутри ее штырьки имеют квадратное сечение.

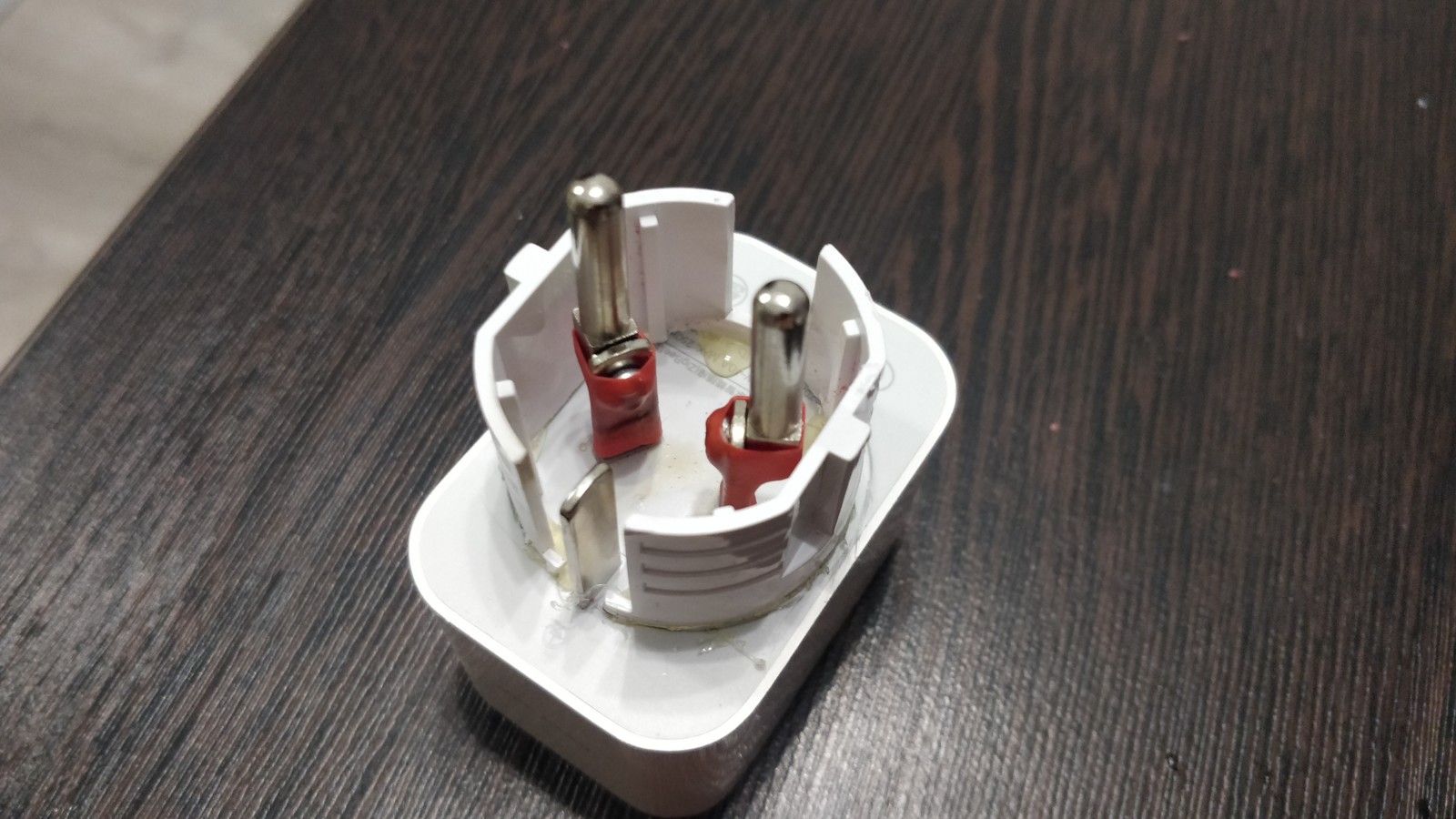

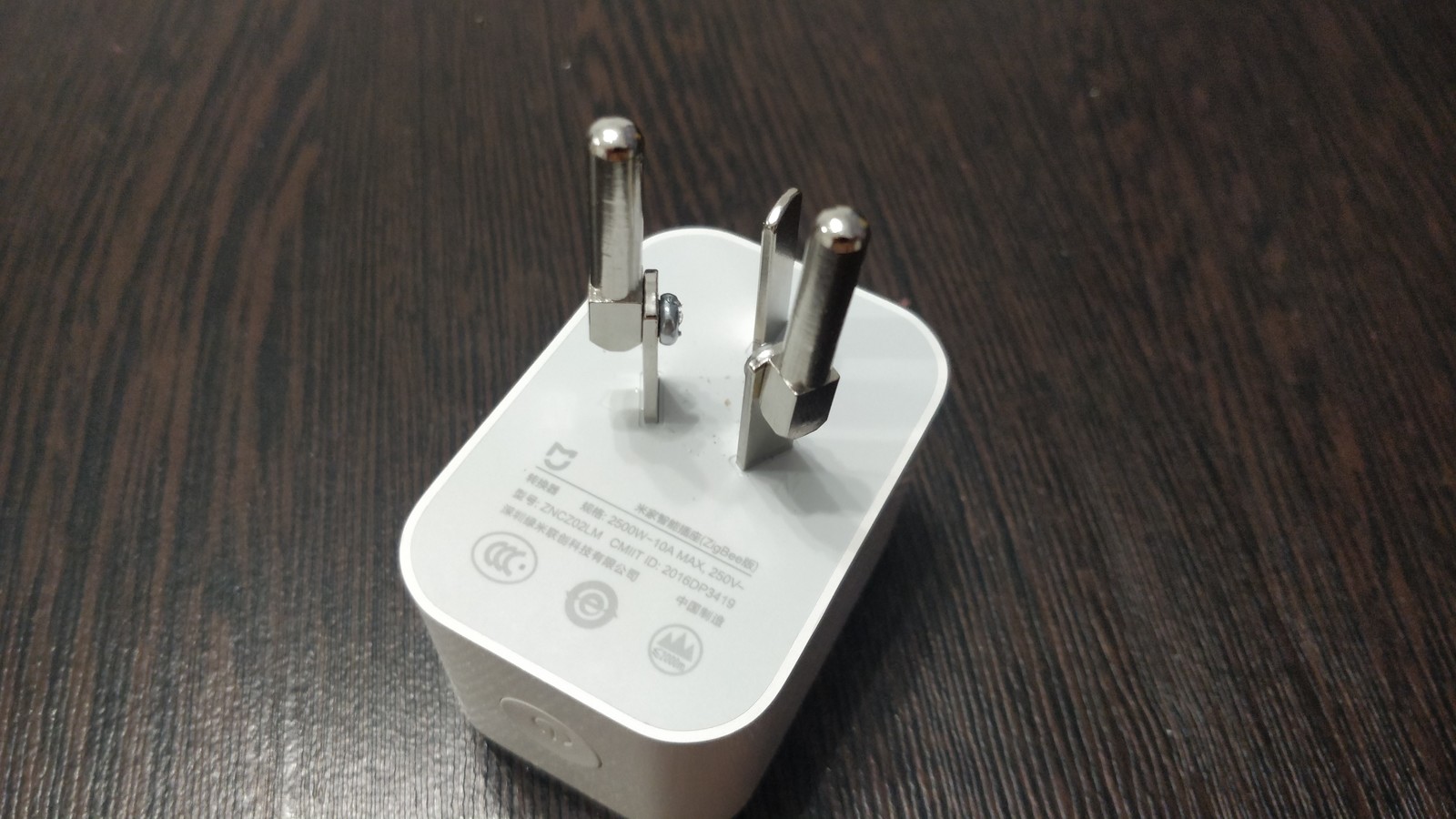

Прикручивания теми же болтиками (которые нужны для зажима провода) эти штырьки. В идеале ещё из нужно бы пропаять, но у меня не получилось. Не особо умею, припой не липнет. Пробовал флюс и канифоль, не знаю, может что посоветуете???

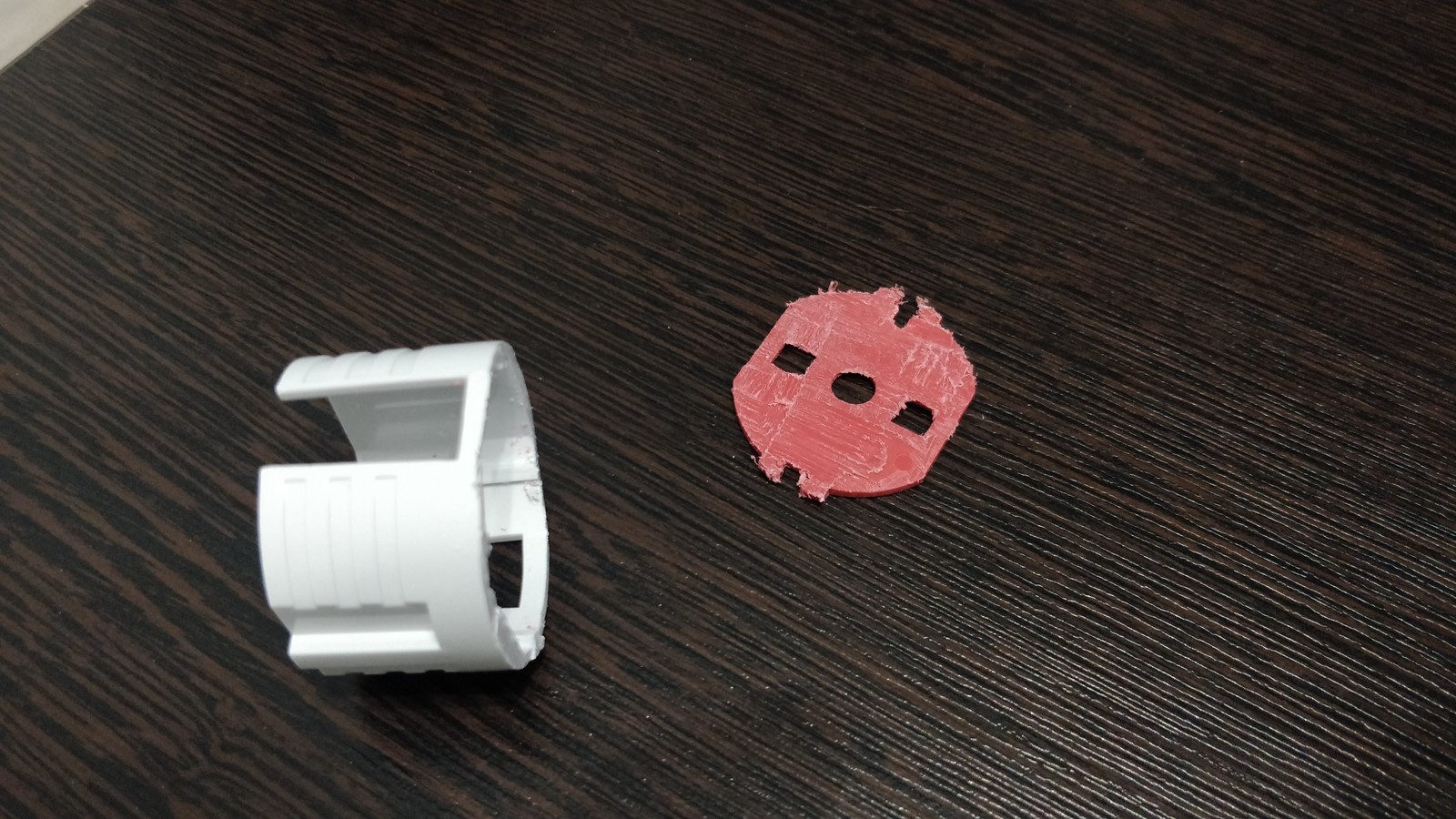

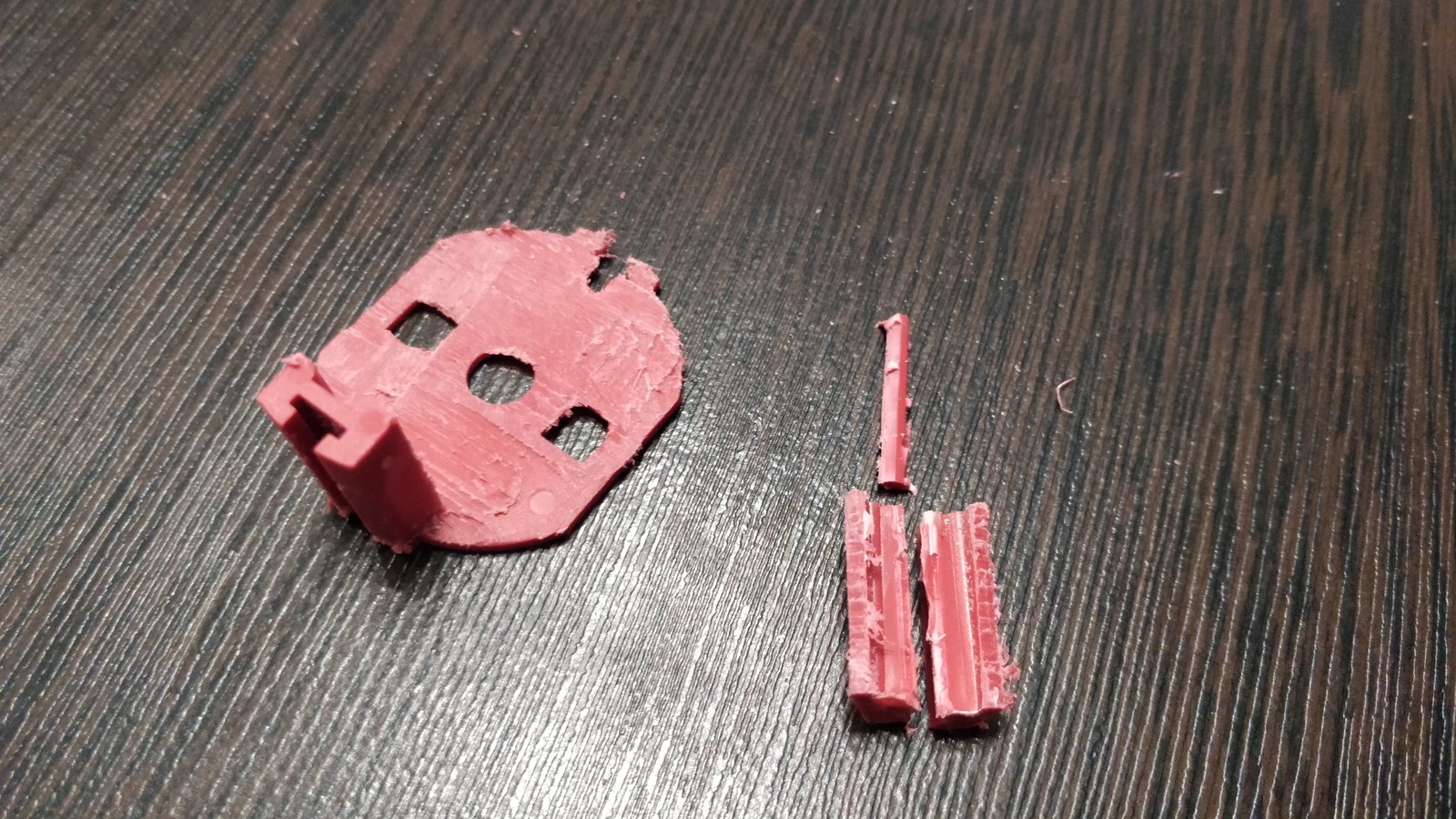

Спиливаем все ненужное с внутренней части вилки, также отмечаем на сколько залезет вилка на контакты и так же спиливаем корпус

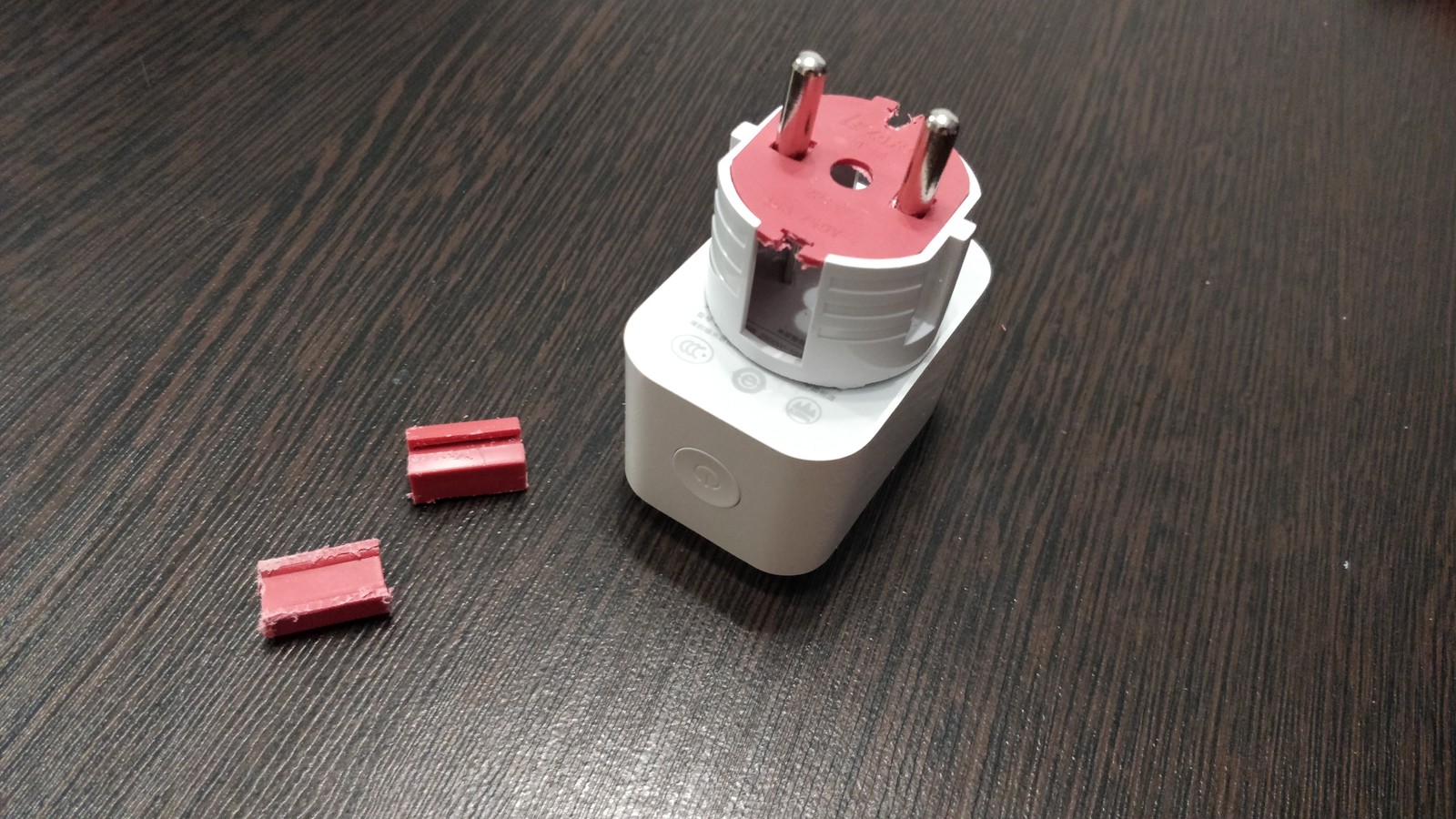

Применяем и видим, что остались дыры на контактах заземления... Спиливаем эти пластмаски и приклеиваем на место, учитываем, что контакт земли на розетке будет проходить через нее.

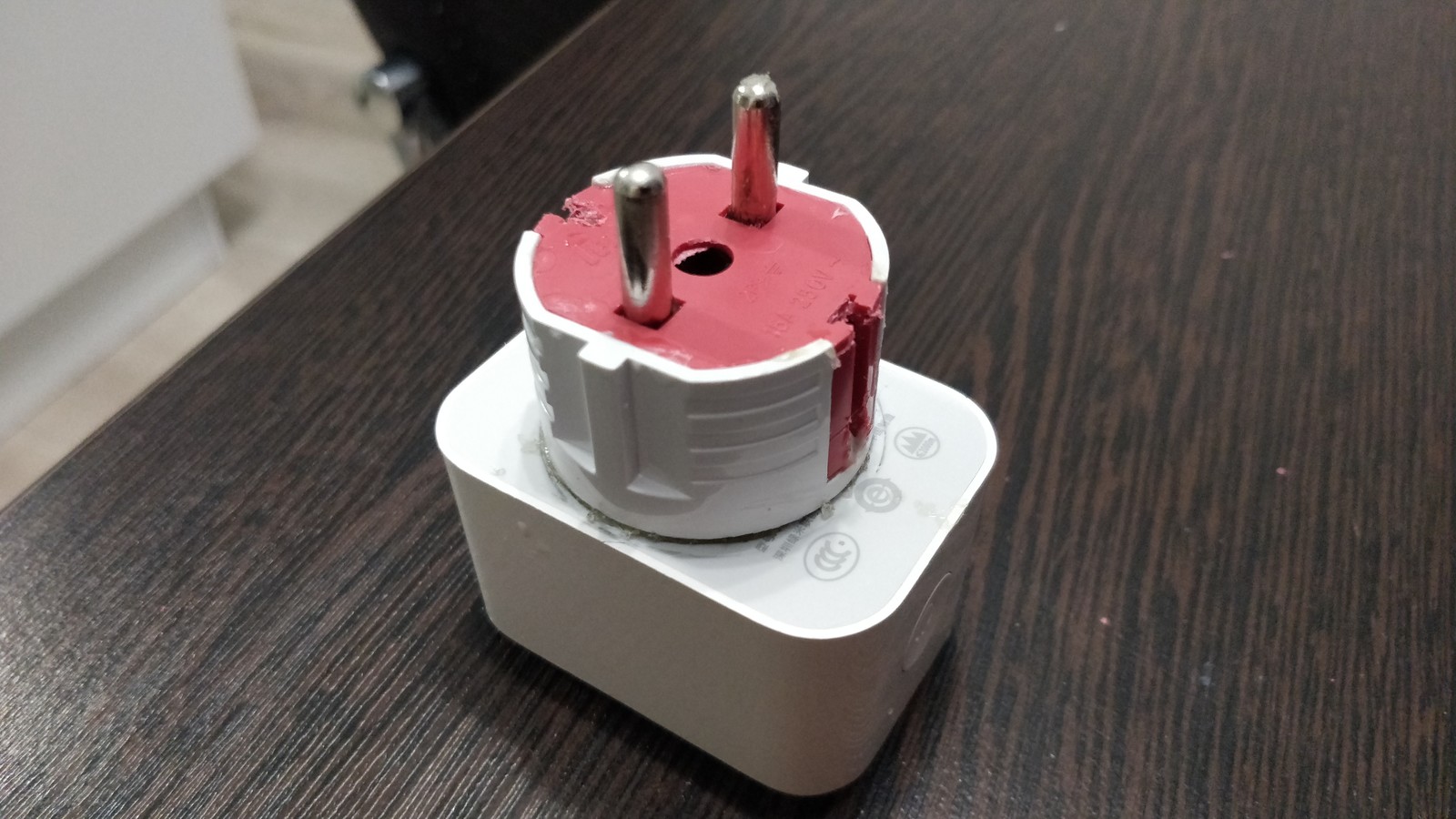

Примеряем.
Обводим контур вилки, одеваем термоусадку и прогреваем ее!. Наносим клей клеевым пистолетом и приклеиваем
Совет: работайте хорошим инструментом... Как оказалось мой пистолет приказал долго жить и не выдавливал нормально клей... Из-за этого все получилось немного не аккуратно.
Срезаем лишний клей, пока он не до конца высох.
Скажем обильно внутри клеем, вообще задача все крепко приклеить.
Я ещё стыки проклеил космофеном.

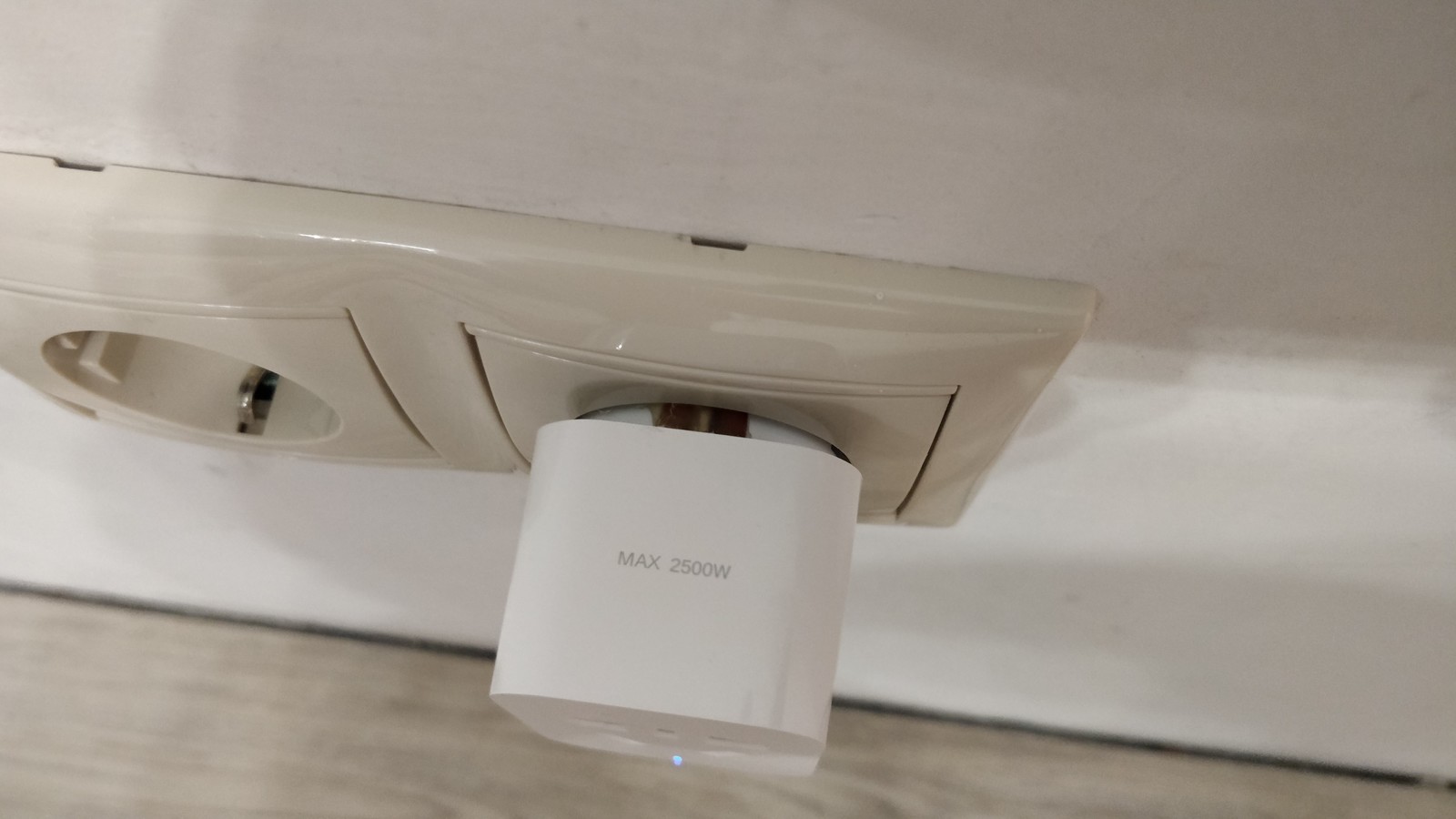

Вкоючанм в розетку
Контакт заземления прижат к клемме заземления розетки)

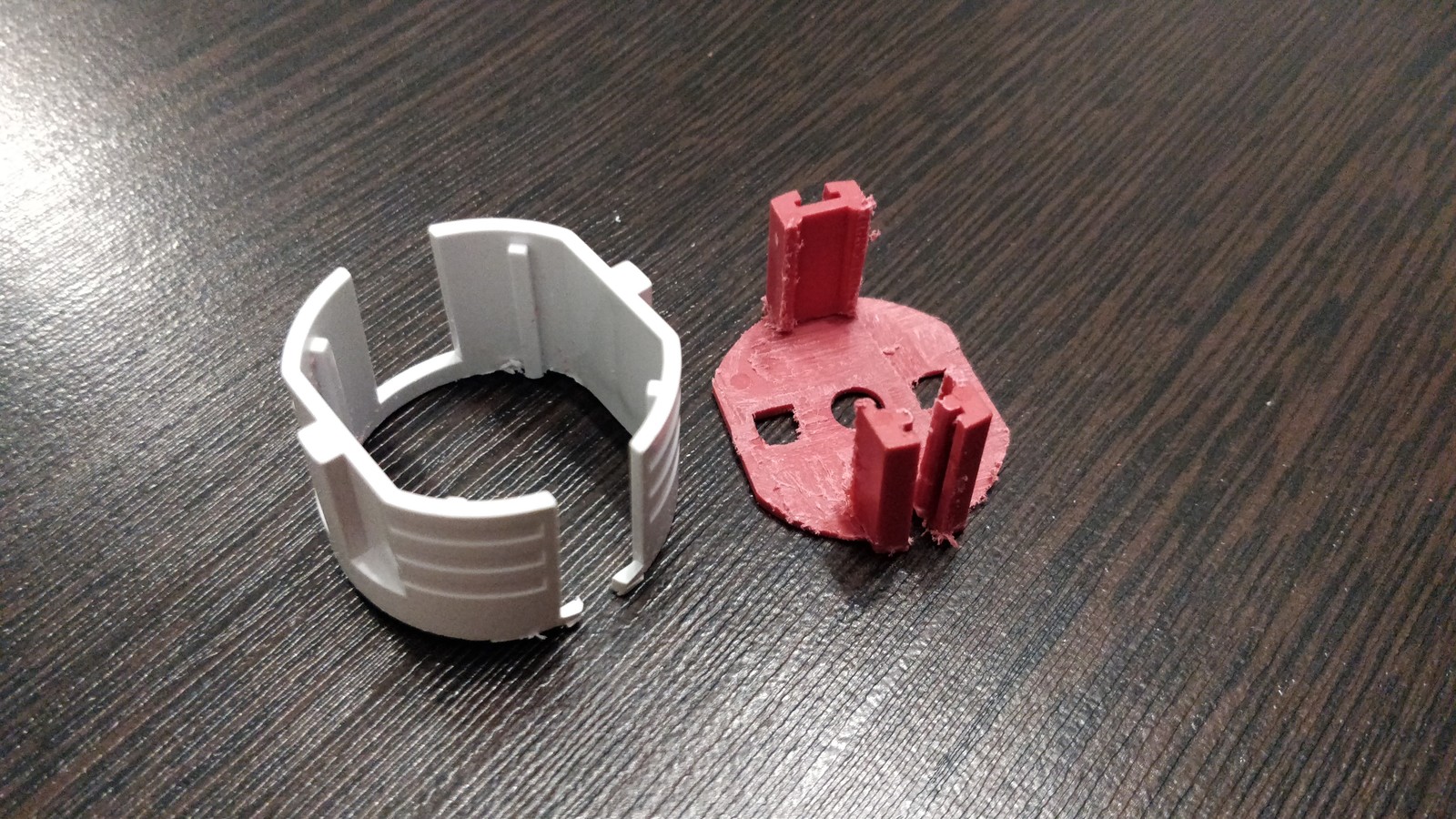

После доработки полез в интернет, оказалось все уже давно придумано!! И при этом, есть методика печати вилки на 3д принтере!!! Как буду заказывать ещё устройства, закажу себе таких с запасом.
Вот так получается с напечатанной.
