Потребовалось яркое освещение для работы, на скорую руку сделал минипрожектор из подручных средств, 30Вт светодиод работающий напрямую от 220 вольт, драйвер на той же подложке (на али такие стоят ~1 доллар) радиатор от компа с принудительным охлаждением и коробка из под чая (то что было под рукой) мерцание можно убрать копеечным димером.
Описание:

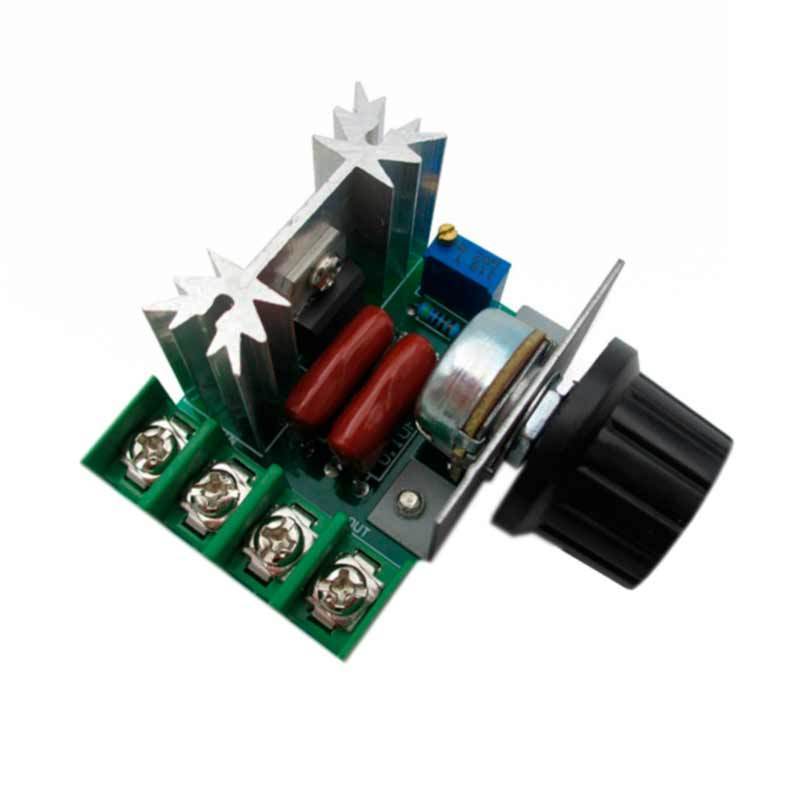

Симисторный регулятор мощности предназначен для регулирования частоты вращения (оборотов) и обеспечения оптимальных режимов работы швейных и кухонных машин, ручного переносного инструмента, где в качестве исполнительного элемента использован коллекторный электродвигатель переменного тока, электронагревательных и осветительных приборов, мощности паяльника, асинхронных электродвигателей переменного тока.
Подойдет в качестве бюджетного регулятора для большинства электроинструмента (болгарки, дрели, перфораторы, рубанки, и т.д.). Радиатор практически не греется на небольших мощностях до 800-1000 Ватт, в зависимости от характера нагрузки. При нагрузке более 1 кВт рекомендуется увеличить площадь радиатора или добавить принудительное охлаждение. Например, в пылесосах при ремонте вышедших из строя «родных» регуляторах, будет удачным решением установить регулятор так чтобы пропустить через него поток воздуха.
Также следует заметить, что максимальная выходная мощность устройства, которое подключено к регулятору такого рода упадет на 4-5%. Это обусловлено тем, что открывание симистора происходит примерно в тот момент, когда синусоида находится в амплитуде 90-100 вольт.

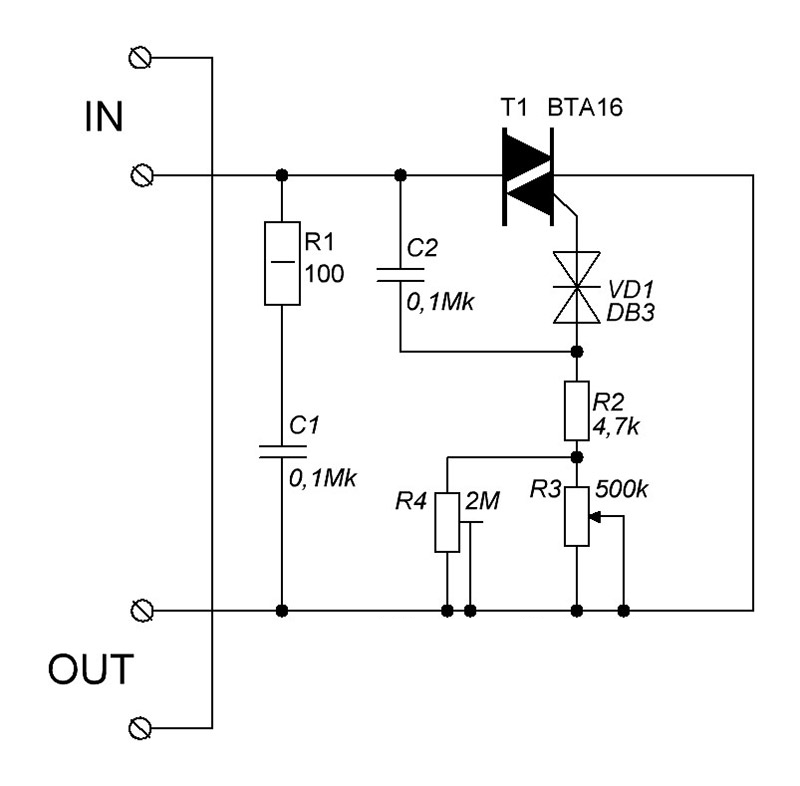

Принцип регулировки мощности заключается в изменении момента времени включения симистора после перехода синусоиды через ноль. Чем больше времени симистор находится в открытом состоянии, тем большая мощность поступает в нагрузку. Так как симистор выключается в момент, когда ток протекающий через симистор становится близок к нулю, то задавать продолжительность открытия симистора будем в пределах половины периода. В начале положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения, конденсатор заряжается через резистор. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет напряжения пробоя динистора около 30 вольт. Динистор замкнет цепь и откроет симистор. Симистор остается открытым до конца полупериода. Переменным резистором задается время зарядки конденсатора, и соответственно момент открытия динистора и симистора. На этом и основана возможность регулировки мощности. Во время отрицательной полуволны принцип работы аналогичен.
• Максимальная мощность: 2000 Вт
• Максимальный выходной ток: 9А
• Размер: 48 х 54 х 27 мм
когда снимаю камерой, то что делаю, с этим освещением, полоски херачат на экране, если чуток крутнуть регулятор - полоски пропадают. для каждой камеры свое положение, физику процесса не знаю, но помогает.
регулировал яркость, пропали полоски, дальше не вникал)
Мерцание правильно убирается - ставят конденсатор электролит после моста и подбирают резистор возле драйвера чтоб ток был в норме. на ютубе валом видео про эти светодиоды.
на ютубе нашел как этим диммером убрали мерцание именно для камеры, попробовал помогло, но как говорят многие местные гуру - мерцание остается
диммером уменьшал напругу, яркость снижается, если радиатор от компа с вентилятором и кулер крутится хотя бы от 7 вольт, то радиатор почти холодный, если без кулера то адски греется.
При перегреве этот "мегадрайвер" на подложке начинает снижать ток, пока температура не станет меньше, много видео на ютубе пересмотрел как кулибины их ковыряют.
Крайне не советую использовать для освещения квартиры.
Этот СОВ с линейным драйвером предназначен для уличного освещения, мелькание 100 герц никуда не денется. Диммер только ухудшит ситуацию.
Мерцание убирается - ставят конденсатор электролит после моста и подбирают резистор возле драйвера чтоб ток был в норме. На ютубе валом видео про эти светодиоды
когда снимаю камерой, то что делаю, с этим освещением, полоски херачат на экране, если чуток крутнуть регулятор - полоски пропадают. для каждой камеры свое положение, физику процесса не знаю, но помогает.
планирую добавить еще к ним такие вот микро блоки питания 12В до 1А для вентиляторов, и не надо будет тянуть кучу проводов, все будет в одном корпусе, цена БП тоже около 1 долл на али таких валом, единственное напряжение надо уменьшить до 7 вольт, чтоб вентиляторы не шумели, охлаждать будет норм и без лишнего шума.
