ЧАСЫ-БУДИЛЬНИК НА VDF1602 + DS3231 + DS18B20 (Arduino IDE)
Часы-будильник основаны на микроконтроллере Atmega8, содержит часы реального времени DS3231, цифровой датчик температуры DS18B20, датчик освещенности в виде фоторезистора, зуммер для сигнала будильника, четыре кнопки управления и дисплей VDF1602.
Дисплей VDF1602 (16T202DA1E) выполнен на базе вакуумно-люминесцентного индикатора, который может отображать ASCII символы в 2 строки (16 знаков в 1 строке) каждый символ в виде матрицы 5х7 пикселей.
Дисплей 16T202DA1E программно полностью совместим с дисплеем LCD1602 контроллере HD44780.
Для правильной работы базе вакуумно-люминесцентного индикатора требуется два источника питания, это питание сеток и анодов напряжением 12-27 В и питание катода (нити накала) переменным напряжением от 1,2 до 5 В (в зависимости от типа ВЛИ). В дисплее 16T202DA1E все необходимые источники для правильной работы ВЛИ уже встроены в плату, поэтому для питания дисплея Вам понадобится только одно напряжение в 5 В. Так же в отличии от LCD1602 в дисплее 16T202DA1E нет вывода Vo (регулировка контрастности), что делает подключение дисплея к Arduino Nano еще проще.
Распиновка дисплея

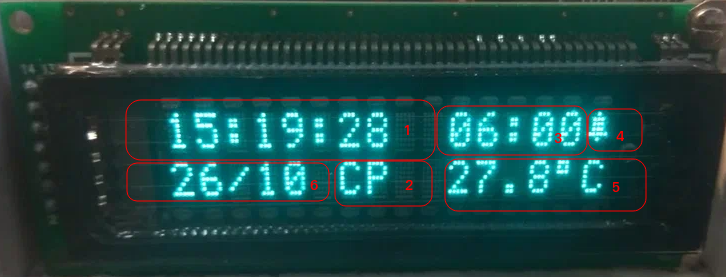

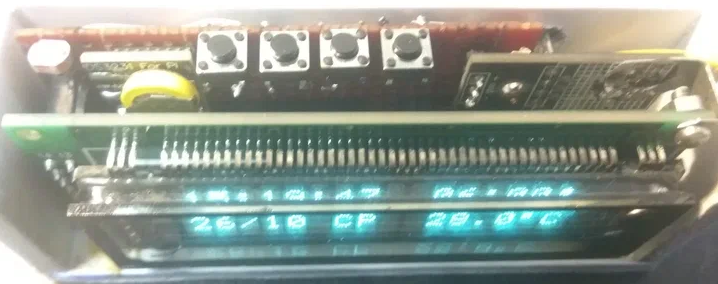

На дисплей выводится следующая информация
Текущее время
День недели (рус)
Время будильника
Индикатор работы будильника
Температура
Дата и месяц
Кнопки управления:
SET_ALARM — коррекция времени будильника, первое нажатие коррекция часа, второе — минут
SET_TIME — коррекция (установка) времени часов, при нажатии на кнопку меняются параметры времени для корректировки (часы, минуты, секунды(обнуление), дата, месяц, день недели)
SET_UP — Плюс изменение параметра часов и будильника
SET_DW — Минус изменение параметра часов и будильника
В режиме вывода времени кнопки SET_UP и SET_DW позволяют отключать и включать режим будильника, а при сигнале будильника кнопки SET_UP и SET_DW отключают сигнал будильника но при этом не меняют режим работы будильника. Если не нажимать кнопки SET_UP и SET_DW то сигнал будильника будет звучать 1 минуту.
Так как дисплей VDF1602 имеет функцию программного изменения яркости свечения символов, то в схеме используется датчик освещенности (фоторезистор). Датчик освещенности меняет яркость свечения символов дисплея в зависимости от освещенности.
Датчик температуры DS18B20 рекомендуется выносить за корпус уст-ва, так как дисплей VDF1602 при работе имеет небольшой нагрев.
Время будильника и режим работы будильника сохраняются в энергонезависимой памяти.

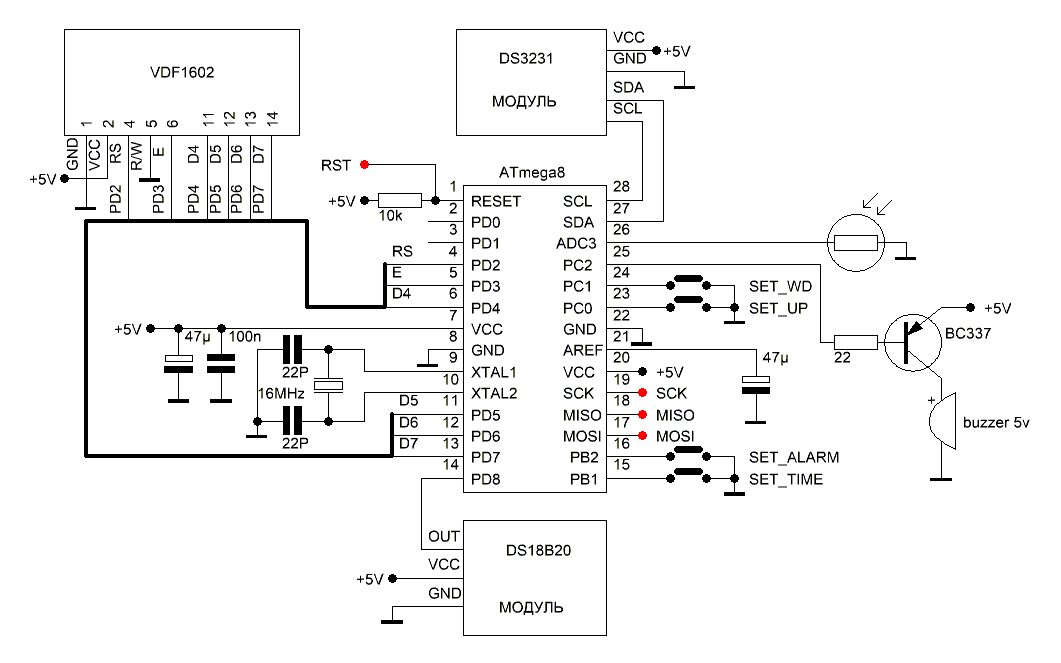

Красными точками на схеме указаны пины подключения программатора, как прошить прошивку описано в — http://rcl-radio.ru/?p=82486
Более подробно о дисплеи VDF1602 описано в — http://rcl-radio.ru/?p=129034
Скетч - http://rcl-radio.ru/?p=129553
