Часы на 6 индикаторах ИН-14, новая версия⁠⁠

Полгода ничего не писал, а тут вдруг два поста с разницей в день - вот подписчики будут рады.

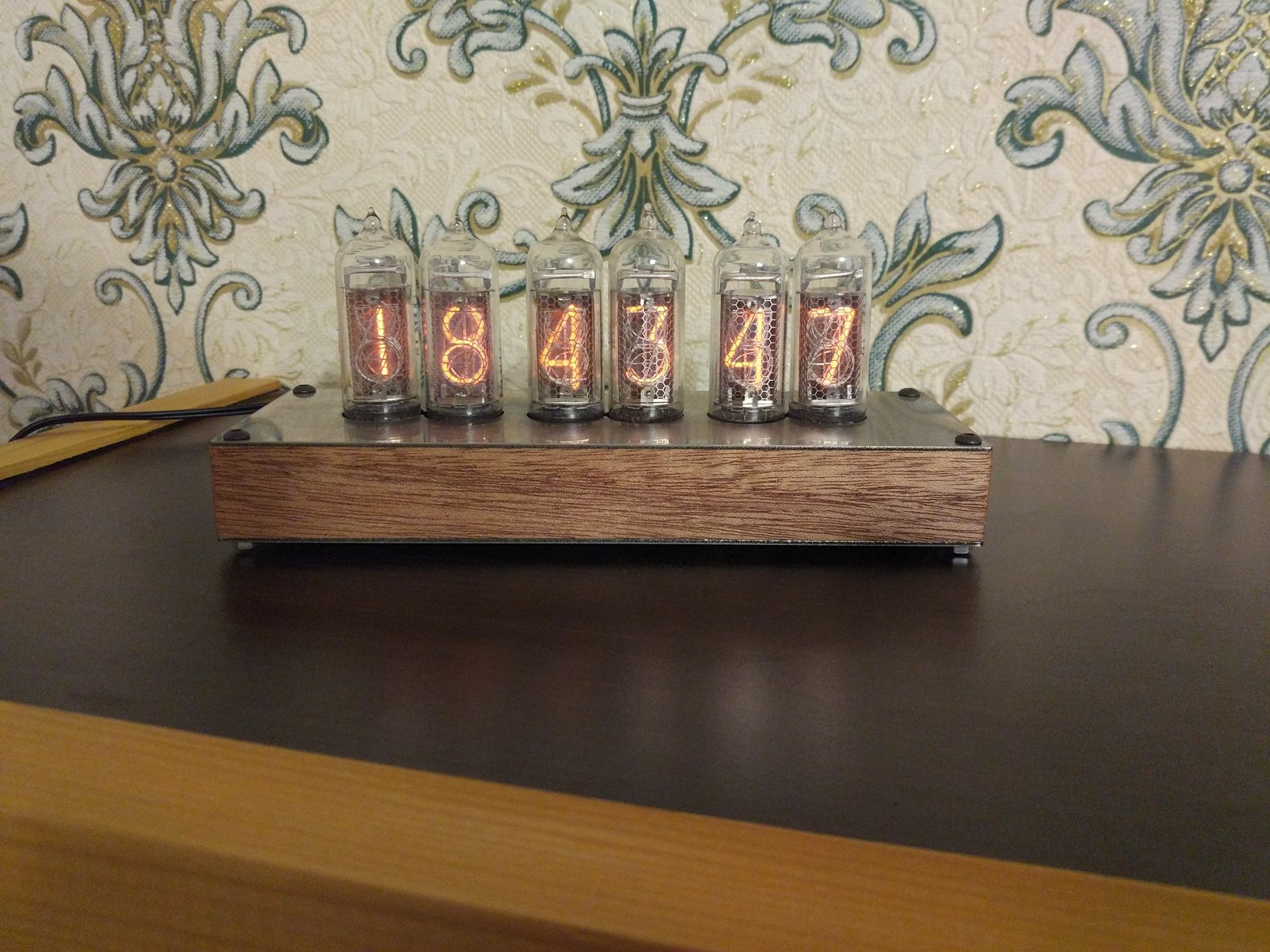

Эти часы - очередное повторение моей любимой схемы, снова с небольшими доработками. Небольшая картинка для привлечения внимания, и поехали.

Процесс изготовления электронной части я не фотографировал, так как там практически ничего нового, лишь небольшие изменения разводки печатной платы, что позволило установить лампы ещё ниже, тем самым дав возможность ещё немного уменьшить толщину корпуса.

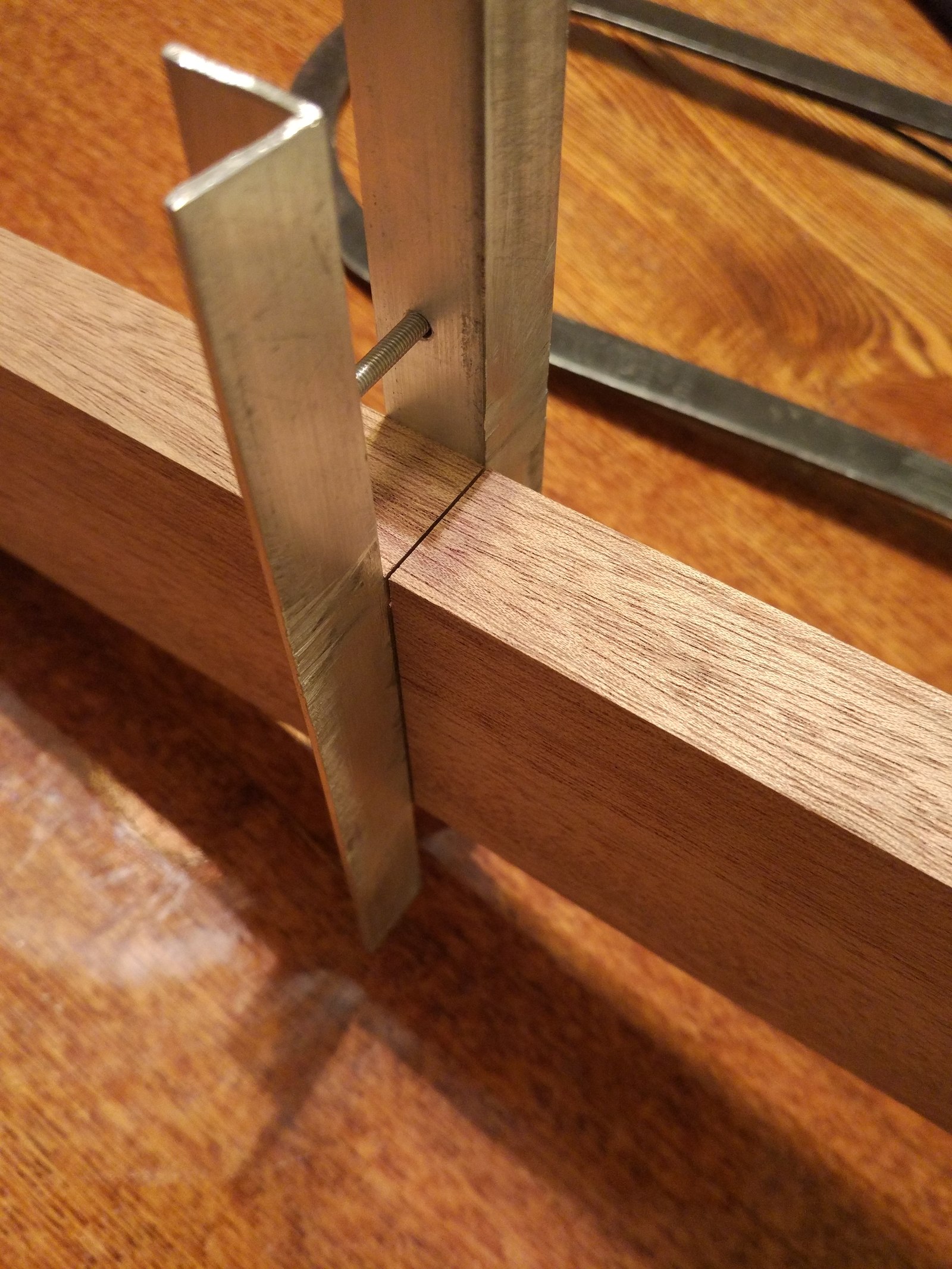

Кстати, вот как я его изготавливаю. В магазине, где покупаю древесину (в этот раз, кстати, корпус из махагона), заготовки вырезают нужной толщины и ширины, а вот длину оставляют с запасом - приходится торцевать самому. Для этого я из 2 алюминиевых уголков сделал вот такую конструкцию:

С её помощью, имея в распоряжении лишь обычный лобзик, мне удаётся относительно неплохо отпиливать заготовки нужной длины. Процесс долгий:

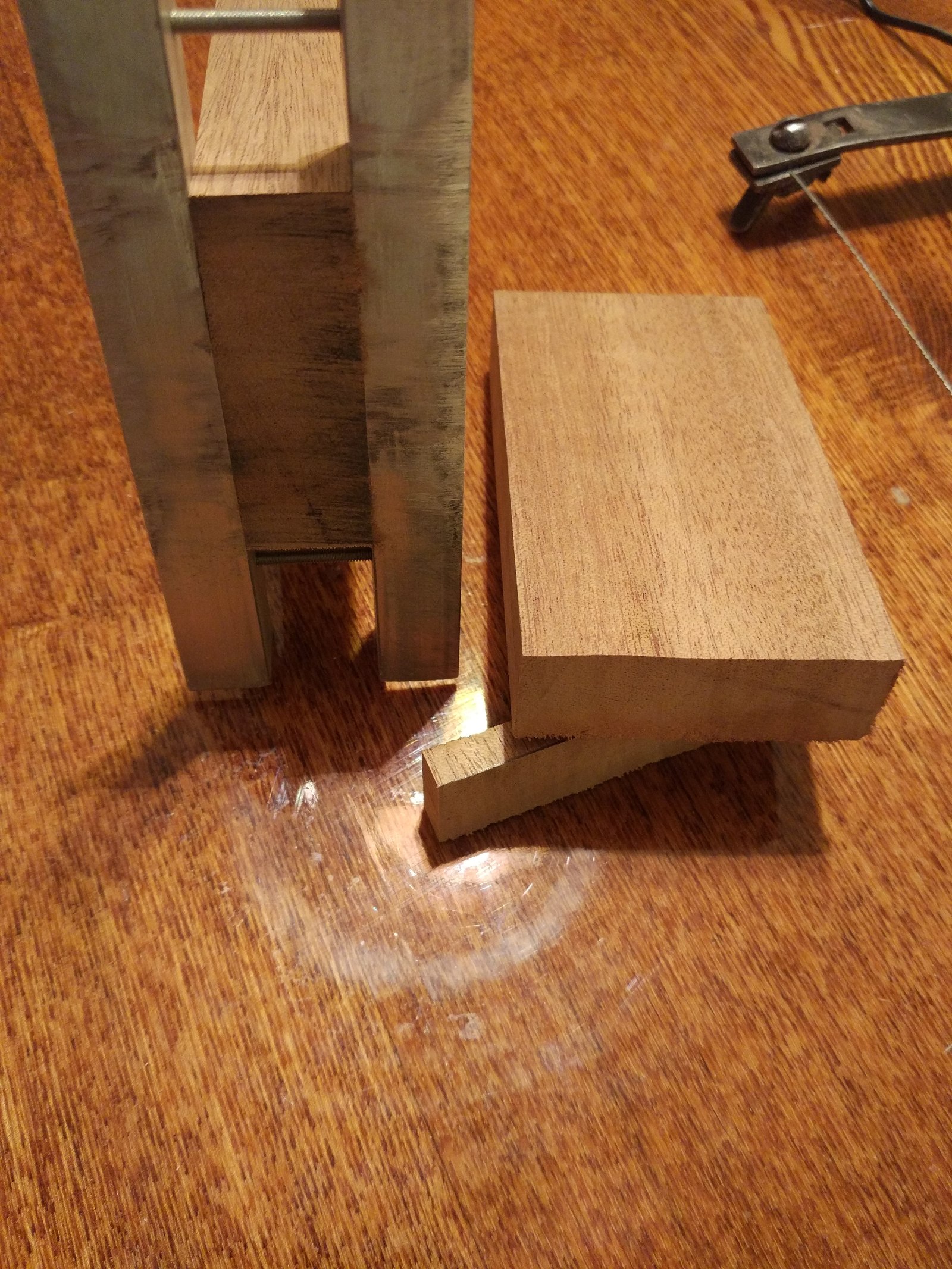

А в итоге:

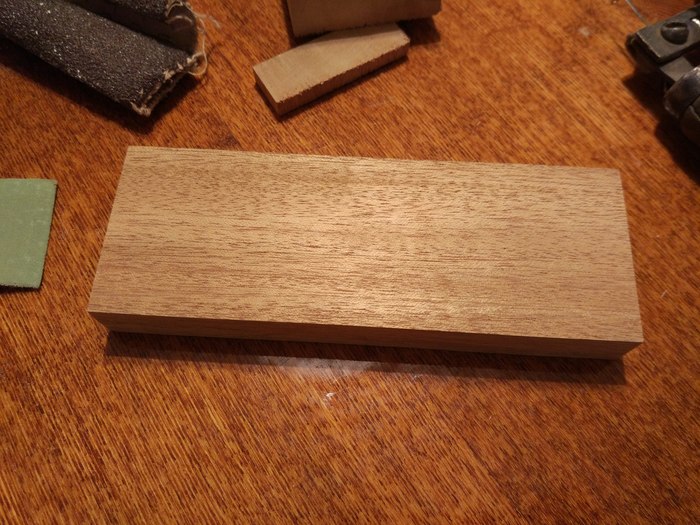

Далее торцы шлифую наждачкой, опять же вручную, в итоге получается вот так:

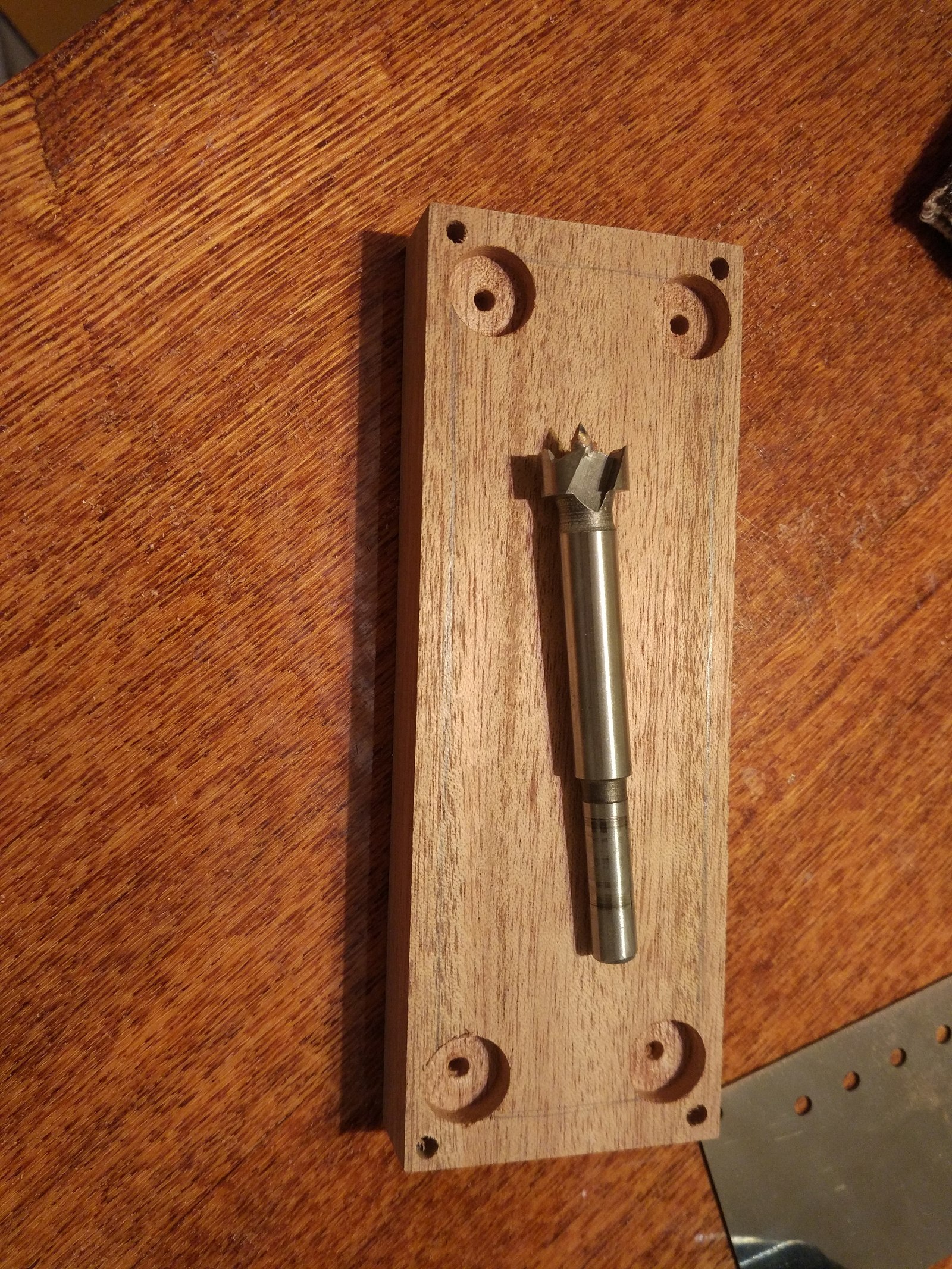

Потом всё как обычно: разметка, сверление отверстий для винтов, соединяющих корпус и крышки, сверление сверлом Форстнера углублений (потом это будут ступеньки), на которые будет опираться плата:

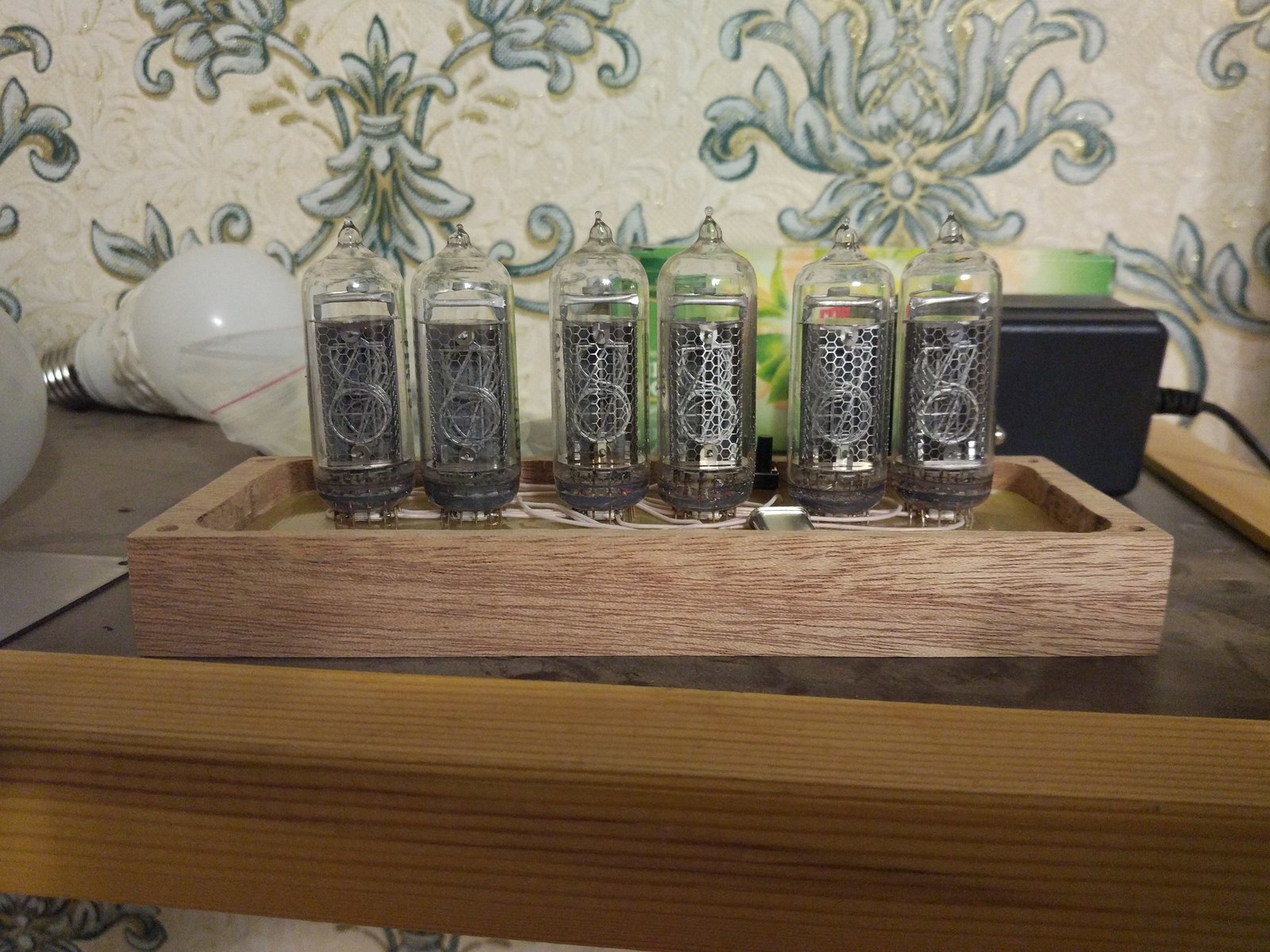

Убрал всё лишнее изнутри, примерка:

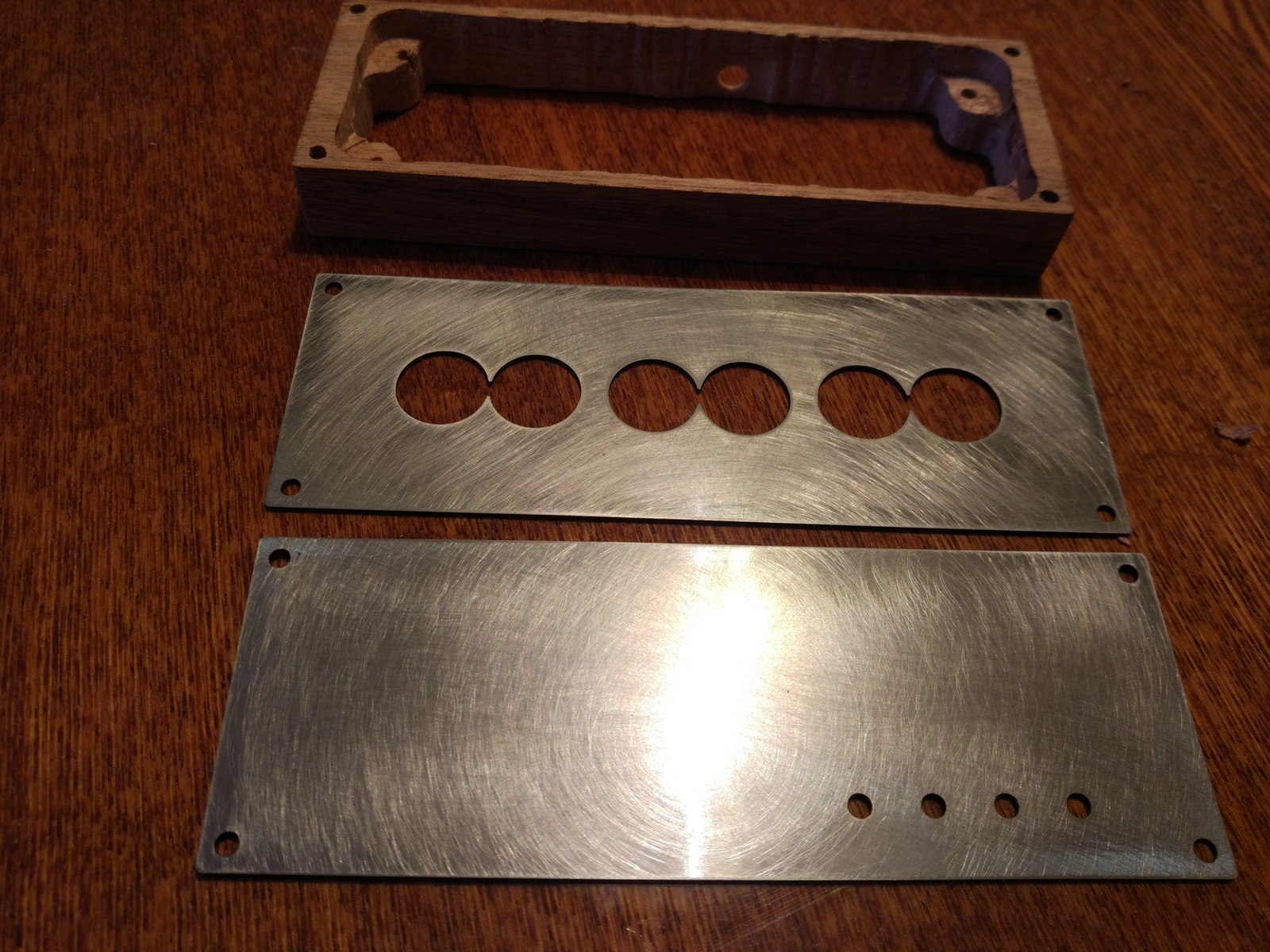

Параллельно подготовил крышки:

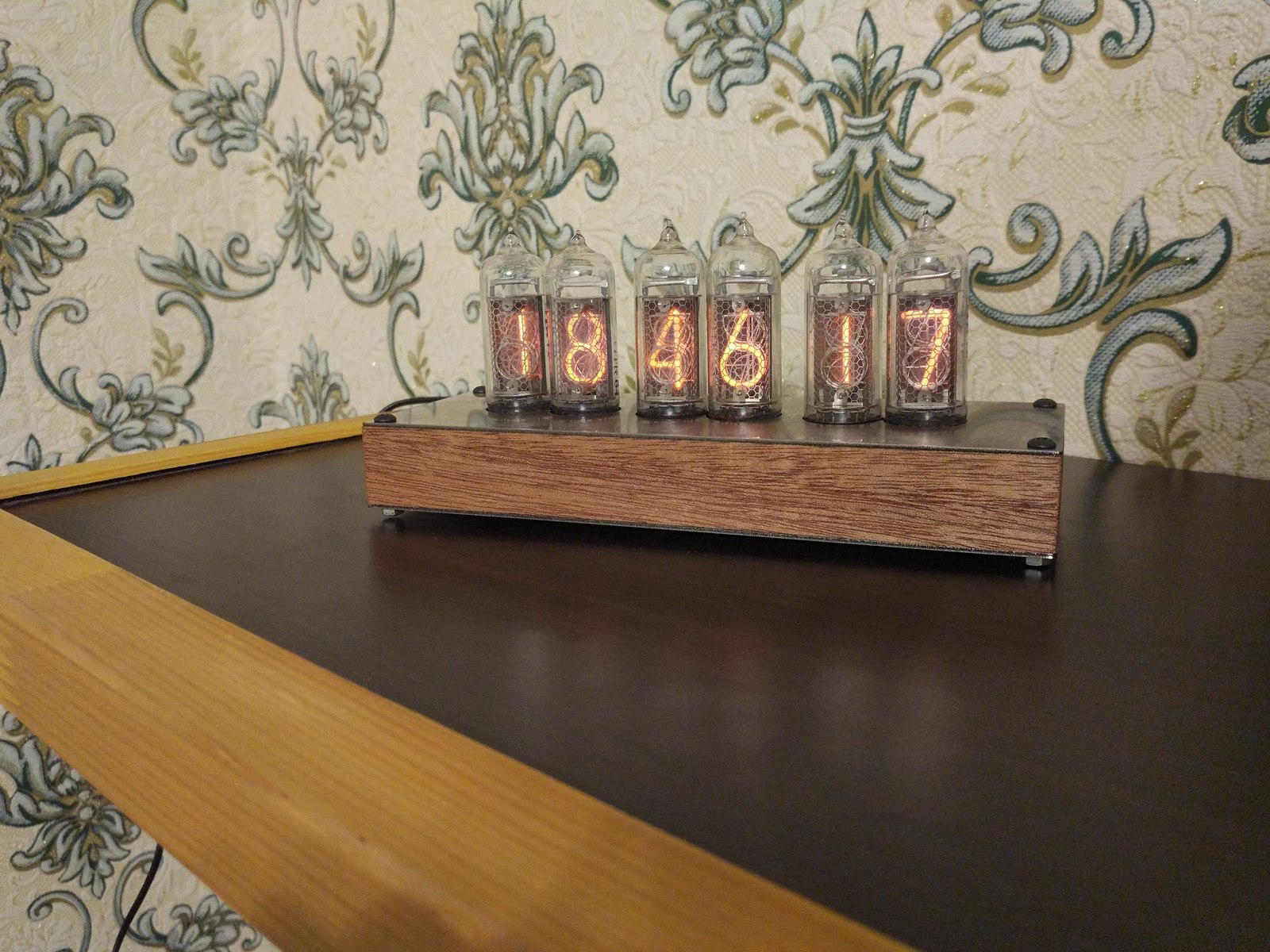

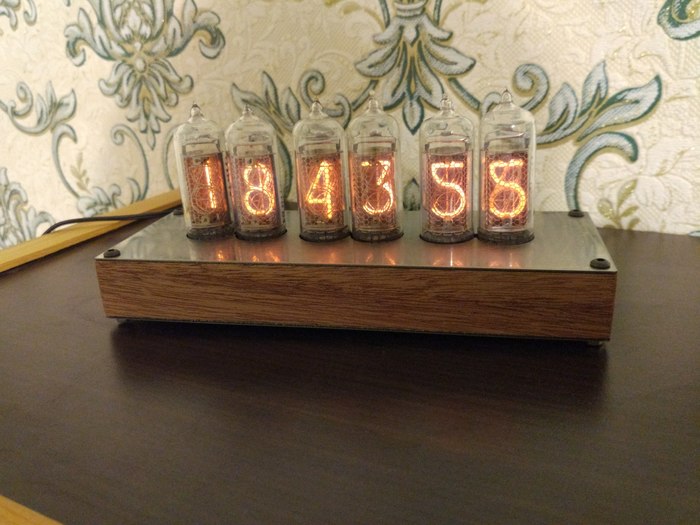

Поставил разъём питания, батарейку для поддержания хода часов при отключении от сети, закрепил всё это дело в корпусе. После финальной подгонки корпуса и настройки получилось вот так:

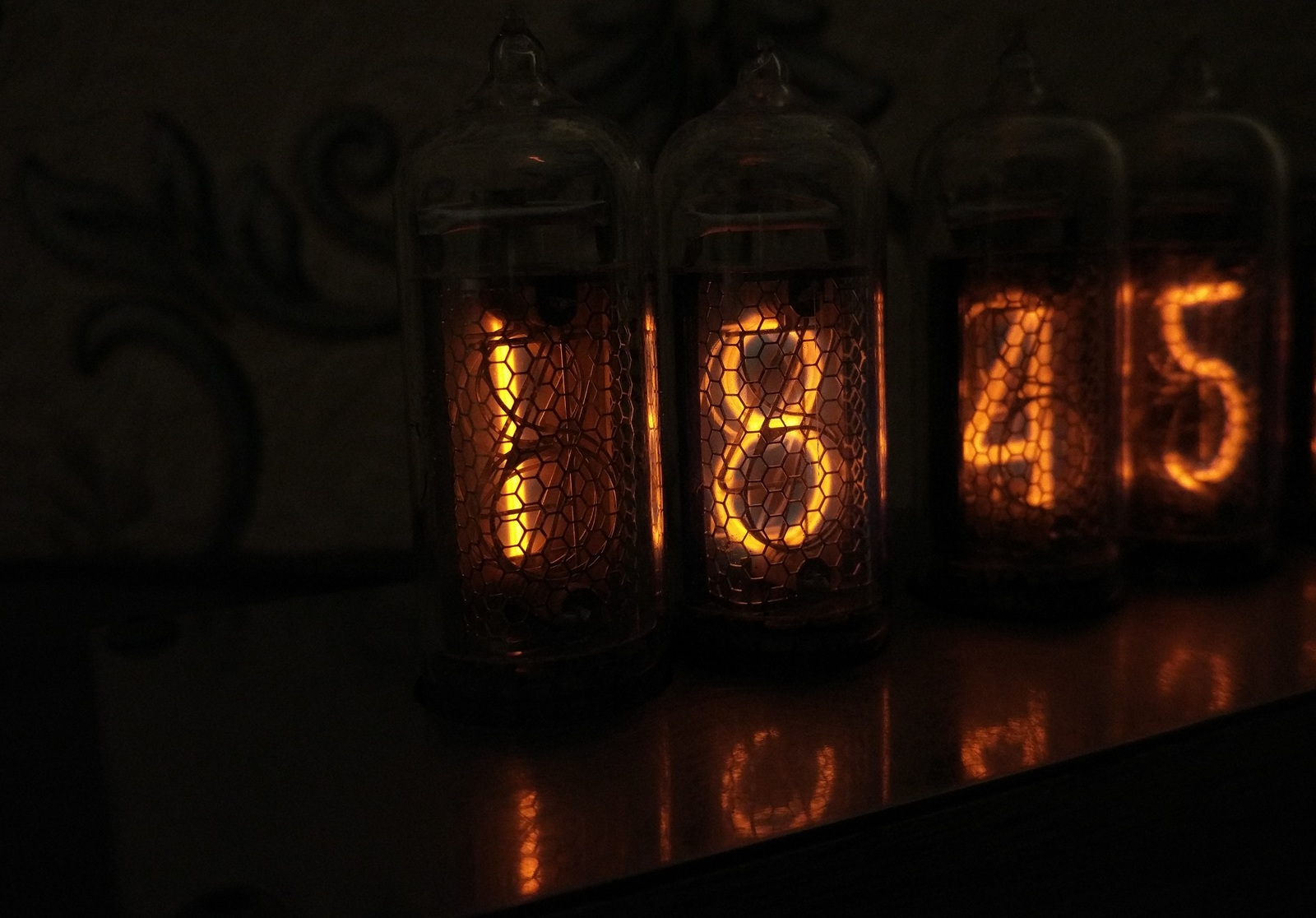

Да, я так и не научился правильно это всё дело фотографировать. Цифры получаются то какие-то тусклые, как на фото сверху, то чересчур "пушистые":

В реальности же их свечение - нечто среднее между этими двумя фотографиями.

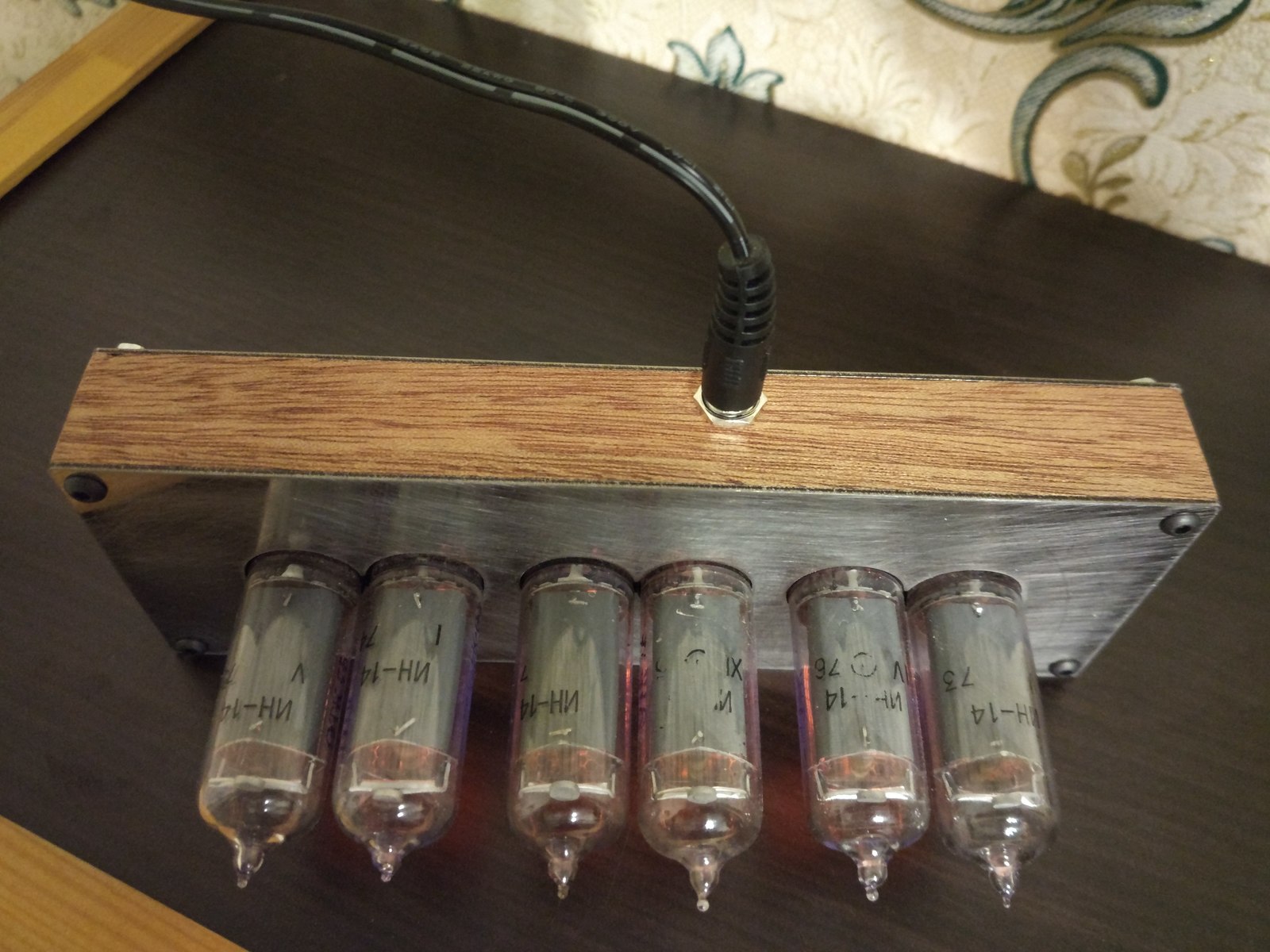

Разъём питания, как и прежде, сзади:

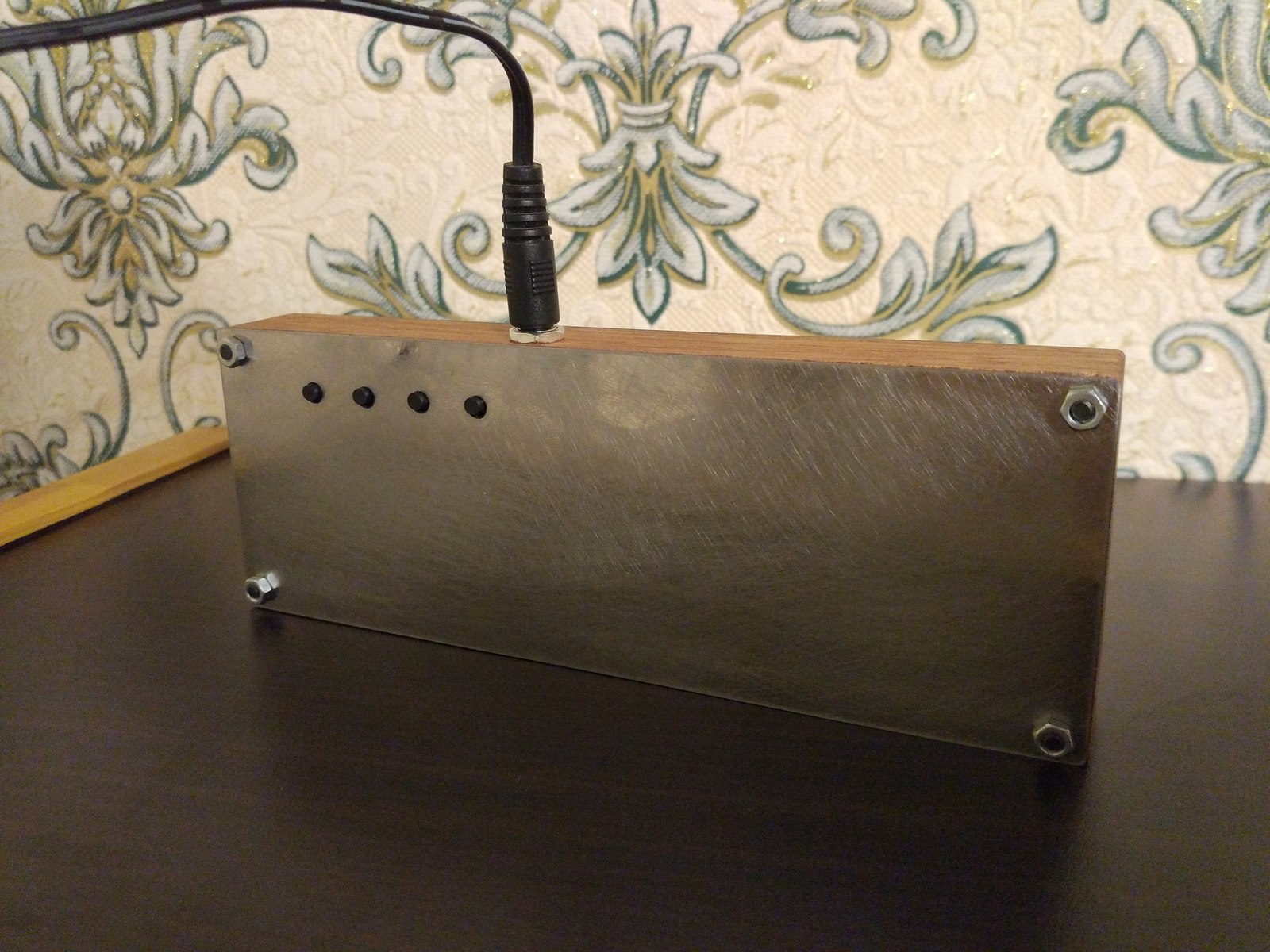

А кнопки управления (так как частый доступ к ним не требуется) - снизу:

В планах - добавить кнопку для изменения яркости подсветки (никто об этом никогда не просил, но мне кажется, что функция нужная), гравировку на нижней крышке с функциями кнопок и что-нибудь ещё.
На этом пока всё.
