ATtiny44 Arduino IDE⁠⁠

ATtiny44 — низкопотребляющий 8 битный КМОП микроконтроллер с AVR RISC архитектурой. Выполняя команды за один цикл, ATtiny44 достигает производительности 1 MIPS при частоте задающего генератора 1 МГц, что позволяет разработчику оптимизировать отношение потребления к производительности.

Характеристики:

• Высокоэффективные маломощные 8-разрядные микроконтроллеры AVR

• Прогрессивная RISC-архитектура
  — Эффективный набор инструкций: 120 инструкций, большинство из которых выполняются за один машинный цикл
  — 32 x 8-разр. регистров общего назначения
  — Полностью статическая работа

• Энергонезависимые памяти программ и данных
  — 4 кбайт внутрисистемно-программируемой флэш-памяти программ характеризующейся износостойкостью 10 тысяч циклов чтения/записи
  -256 байт внутрисистемно-программируемого ЭСППЗУ , характеризующегося износостойкостью 100000 циклов записи/стирания
  — 256 байт встроенного статического ОЗУ
  — Программируемая блокировка доступа к данным во флэш-памяти и ЭСППЗУ

• Встроенные периферийные устройства
  — Два 8 и 16-разрядных таймера-счетчика с двумя каналами ШИМ. 8/16-разрядный таймер-счетчик с предделителем и двумя каналами ШИМ в каждом
  — 10-разрядный АЦП
  8 несимметричных каналов
  12 пар дифференциальных каналов АЦП с программируемым усилением (1x, 20x)
  — Программируемый сторожевой таймер с отдельным встроенным генератором
  — Встроенный аналоговый компаратор
  — Универсальный последовательный интерфейс

• Специальные микроконтроллерные функции
  — Встроенная отладочная система debugWIRE
  — Внутрисистемное программирование через порт SPI
  — Внешние и внутренние источники прерываний
  — Экономичные режимы работы: холостой ход (Idle), снижение шума АЦП, дежурный (Standby) и снижения потребляемой мощности (Power Down)
  — Усовершенствованная схема сброса при подаче питания
  — Программируемая схема детектора снижения напряжения питания
  — Встроенный калиброванный генератор
  — Встроенный датчик температуры

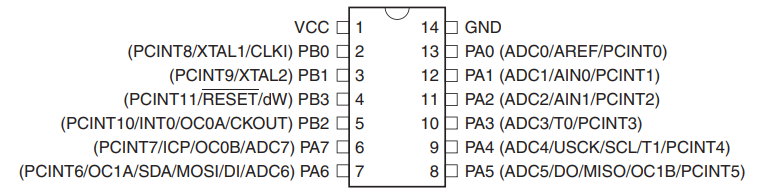

• Ввод-вывод и корпуса
  — 14-выводные корпуса PDIP и SOIC, 20-выводной корпус QFN/MLF
  — 12 программируемых линий ввода-вывода

• Рабочее напряжение:
  — 1.8 — 5.5В ATtiny44V
  — 2.7 — 5.5В для ATtiny44

• Градации по быстродействию:
  — ATtiny44V: 0 — 4 МГц при напряжении питания 1.8 — 5.5В, 0 — 10 МГц при напряжении питания 2.7 — 5.5В
  — ATtiny44: 0 — 10 МГц при напряжении питания 2.7 — 5.5В, 0 — 20 МГц при напряжении питания 4.5 — 5.5В

Микроконтроллер ATtiny44 отлично подходит для маленьких и дешевых проектов, а поддержка средой программирования Arduino IDE заметно упрощает работу с микроконтроллером.

Для поддержки ATtiny44 в Arduino IDE необходимо выполнить несколько простых операций:

• Добавление поддержки платы

Откройте в Arduino IDE вкладку Файл > Настройки и добавьте ссылку для менеджера плат

https://raw.githubusercontent.com/damellis/attiny/ide-1.6.x-...

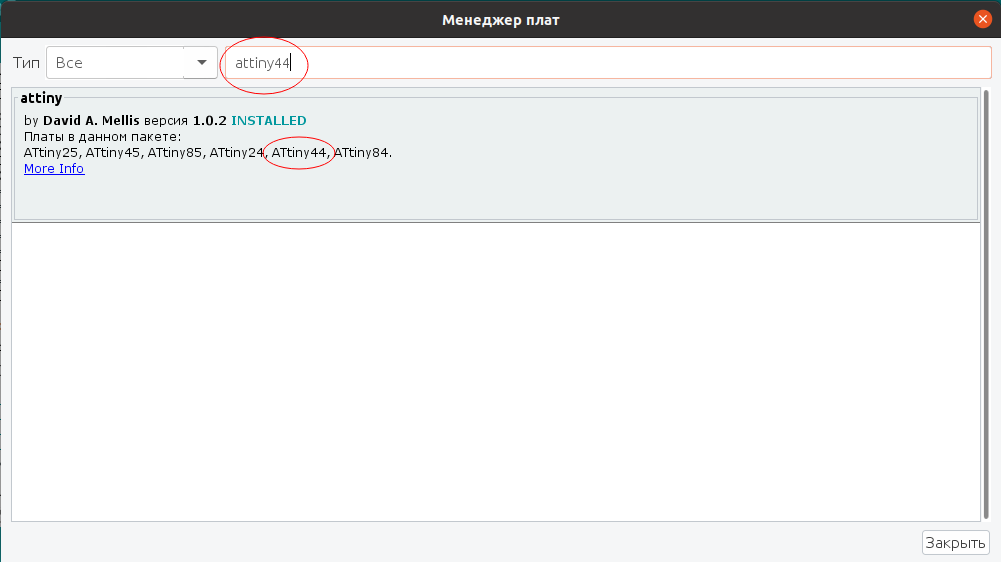

Далее перейдите во вкладку Инструменты > Плата > Менеджер плат

Выберите и установите пакет новых плат ATtiny45, ATtiny85, ATtiny44, ATtiny84

Далее в Инструменты > Плата выберите плату ATtiny44.

Установите параметры платы как показано на скриншоте:

• Для прошивки скетча  Вам понадобится программатор USBAsp

Схемы подключения №1

Схемы подключения №2

Распиновка программатора USBAsp

По умолчанию фьюзы установлены для использования микроконтроллера с внешним тактированием, то есть с использованием кварцевого резонатора. По этому при подключении программатора к микроконтроллеру необходимо использовать схему №2.

В настройках платы нужно выбрать поддержку Attiny44 и установить частоту 8, 16 или 20 MHz external, в зависимости частоты Вашего кварцевого резонатора.. Далее необходимо выставить нужные фьюзы для микроконтроллера, чтобы он всегда работал на выбранной Вами частоте. Для этого в настройках Arduino IDE выберите программатор USBasb и нажмите Инструменты > Записать загрузчик. Эту операцию необходимо проводить всего один и снова повторить если Вы будете менять частоту работы микроконтроллера.

Для использования внутреннего тактового генератора нужно выбрать параметр 1 или 8 MHz internal, далее нажмите Инструменты > Записать загрузчик. После чего можно отсоединить кварцевый резонатор (схема №1)

Для загрузки скетча в настройках Arduino IDE выберите программатор USBasb и во вкладке Скетч нажмите на Загрузить через программатор.

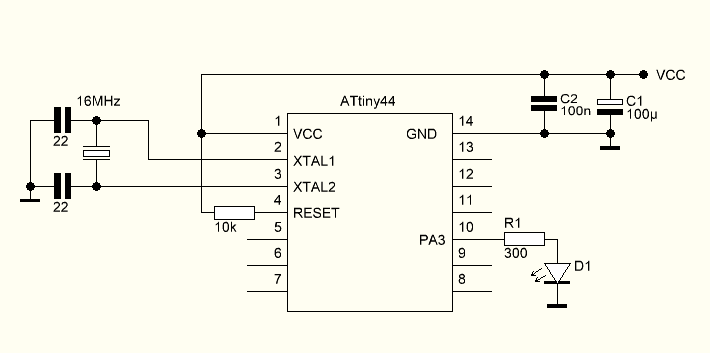

Для примера, можно загрузить простой скетч мигания светодиода, к выводу 10 (PА3 / D3) контроллера подключите светодиод через резистор 200 Ом.

void setup() {

pinMode(3, OUTPUT);

}

void loop() {

digitalWrite(3, HIGH); delay(1000); digitalWrite(3, LOW); delay(1000);

}

После загрузки скетча, светодиод начнет мигать.

Для нормальной работы микроконтроллера необходимо подать напряжение VCC через резистор 10 кОм на вход RST микроконтроллера.
