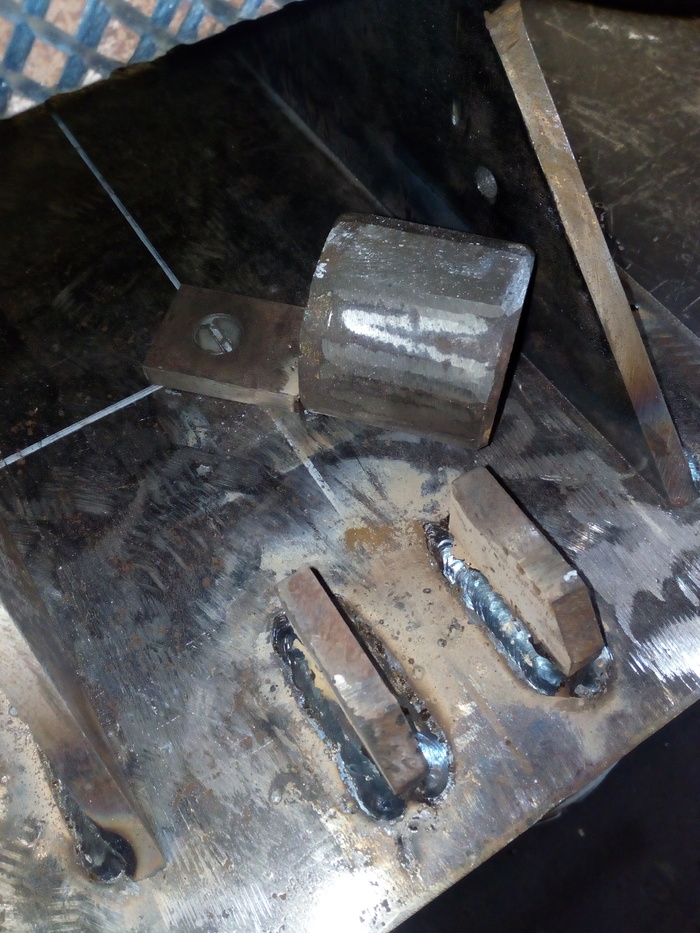

Представилась возможность более развернуто показать этапы изготовления тисков, коллеги попросили продублировать изделие. Внес в конструкцию незначительные изменения, в частности крепление гайки -

В предыдущих тисках губки из обычного металла - снег лежал, а при изготовлении этих возле РММ оттаяли отличные куски ножей с отвала бульдозера, я думаю сталь в них покрепче.

Метал корпуса взял тоньше - 10мм., конструкция получилась легче, прочности должно хватить.

Материалы: шлеллер 16, метал 10мм, винт трапеция диаметр 40, длинна 300мм.

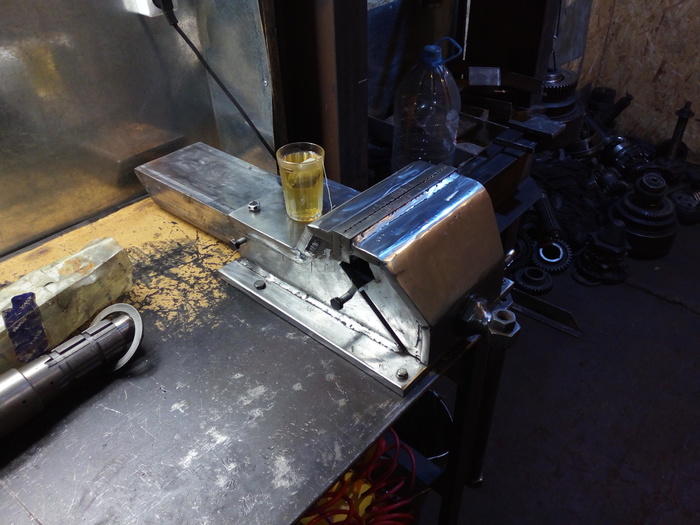

Результат -

Ширина губок 200, ход 200мм. По времени, три дня с перерывами.

Может кому пригодится. Всем добра.

Из говна и палок посередине тундры.

На изготовление ушла неделя, с перерывами на основную работу. Резьба трапециевидная,диаметр примерно 40 мм, метал листовой толщиной 15 мм. Все материалы взяты в металлоломе, без доступа к токарным работам. Ширина губок 250 мм, ход 230 мм.
