Фен Зубр. Ремонт от "чайника"

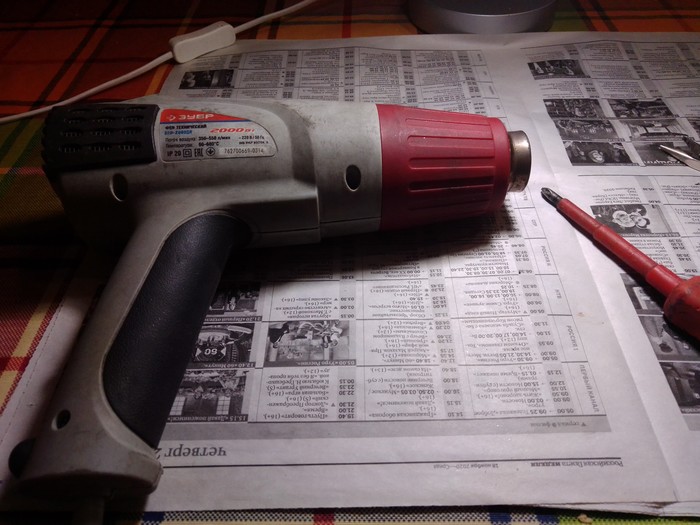

Всем доброго здравия и с наступающим. Подогнал мне братишка нерабочий фен (братишкаааа, я тебе поремонтировать принес). Не включается совсем.
Вскрытие показало что чукча умер от вскрытия провод питания цел и вообще что я тут не самый умный, и не первый кто тут побывал, ибо шурупов внутри слегка не хватало.
Дальнейший внешний осмотр и позвонка проводов никакого криминала не выявили. Пришло было в голову что предыдущий вскрыватель неправильно подключил провода на клеммы.
Начал поиски схемы в интернете, чтоб вслепую не тыкать. На моего пациента (ЗТФ-2000ДК) не нашел. Только на индекс Д. Зато нашел схему интерскола ФЭ-2000. С номиналами сопротивлений тэнов. И узнал что сопротивление спирали из тонкого нихрома нифига не 2МОм, а 200 Ом. Предположив что тэны китайцы делают "по образу и подобию", нашел в загашниках резистор млт-1 на 200 Ом и включил его вместо тэна. Естественно резистор сделал "Пых", но фен на полсекунды завелся, а значит косяк найден.
Поиск тэна в сборе огорчил его ценой, и отсутствием наличия в моем городе. Полтора косаря (плюс ещё доставка хз сколько) отдавать жаба задушила. Но я рукожоп или где? Можно же нихром перемотать, подумал я. И начал поиски нихромовой проволоки 0,1 мм. И тут те же грабли что и с тэном. Как сказал мужик на развале - если б тебе 500 метров надо, я б поискал, а ради 2-3 даже не напрягусь. В общем печаль-беда опять. Решил найти обрыв, или как его назвать, в мегаомах то показывает. Визуально не нашел. Потыкал щупом мультиметра в поисках места где сопротивление скаканет вверх - на одном из витков кусок проволоки просто продавился и обрыв вышел из-под клея на котором витки зафиксированы. Вытащил и второй конец. И, отмотав каждый на полвитка назад, скрутил их вместе. Для верности обжал иглой от шприца.
Измерил - 198Ом. Собрал, включил...работает😀
Не знаю как покажет себя со временем, но 5 минут пока я игрался тыкая кнопки плюс-минус выдержал.
На этом мой первый пост закончен, всем кто дочитал - Спасибо за внимание.
