Предположительно после пары неудачных падений перестала работать вибрация и AirTrigger'ы по бокам корпуса. Есть ли рукастые ремонтеры МСК в районе м.Рязанский пр-кт?
Предположительно после пары неудачных падений перестала работать вибрация и AirTrigger'ы по бокам корпуса. Есть ли рукастые ремонтеры МСК в районе м.Рязанский пр-кт?
Cегодня я расскажу об игровом смартфоне за 100к славянских рупий, собирать который даже врагу не пожелаешь. А так же разберем что это вообще за звери такие и как их чинить)
Начнем для начала с вопроса для чего вообще такие телефоны нужны? Потому что бычные телефоны точно так же тянут игры. А прям совсем флагманы вытягивают их даже на максималках. В чем смысл тогда игровых трубок?
А ответ прост - все дело в охлаждении)
Те же самые Poco X3 pro или MI 11 Ultra тоже можно использовать для тяжелых игр, но проц от такого перегрева отвалится у вас уже через пол года подобных испытаний. А оно вам не надо)
Игровые трубки греются как черти их приходится неистово охлаждать. Поэтому внутрь пихают кучу термоинтерфейсов, радиаторов, а иногда и внешних кулеров. Так что внешние яркие свистоперделки не единственная отличительная черта этих аппаратов.
Следовательно внутренний дизайн элементов подвергается полной переработке, но иногда это доходит до лютой шизы, которую я сейчас вам покажу в одном из потерпевших)
Знакомтесь Asus Rog Phone 6. На котором разбили стекло)
Задняя крышка разбита в мясо и перестали работать камеры.

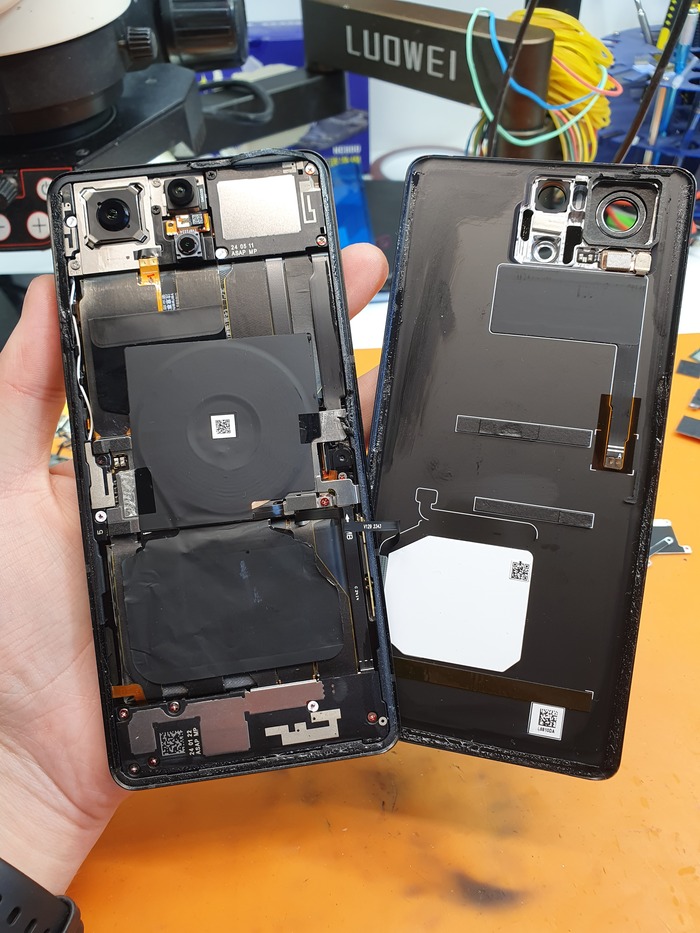

Задняя крышка на любых телефонах приклеена на двусторонний скотч, так что никаких проблем выклеить её спомощью нагрева и тонкой пленки с изопропилом труда не составляет.
На этом этапе нужно было остановиться и выдать телефон обратно, но я не знал что меня ждет, поэтому полез дальше)

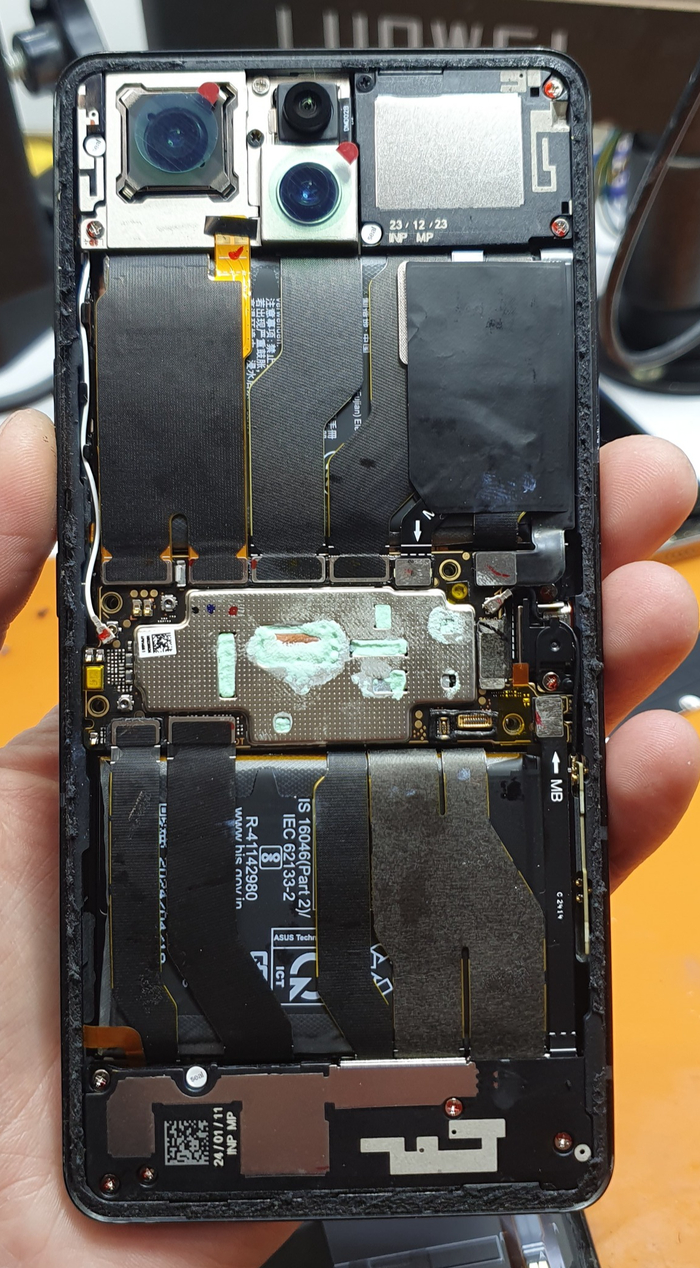

И тут я сразу офигел от того, что материнская плата находится посередине, а не сбоку как обычно и к ней с разных сторон подключаются десятки шлейфов. Для сравнения на любом самсунге к плате поключается 3 шлейфа, а тут штук 15 точно. Напоминает сборку HTC, от которой хотелось только при одном виде выпрыгнуть в окно.
Такое расположение платы нужно чтобы на крышку можно было прицепить вот эту дуру, которую в Asus называют кулером и продают по 20к, чтобы вся эта свистоперделка не распавилась. Хотя это похоже больше на лицехвата)
Цель всей разборки тупо отключить шлейф дисплея от материнской платы и вытащить дисплей, чтобы заменить на этой вундервафле стекло. Поэтому полностью разбирать телефон не нужно думал я......
Но оказывается шлейф дисплея находится под аккумулятором, а аккумулятор под шлейфами. Поэтому начнем разбирать весь этот бардак)
Сначала отключаем акб и все шлейфы от материнской платы. Первым пошел шлейф кнопки включения. Кто нибудь может догадаться где в этом завале шлейф кнопки?)
А вот он, прямо под винтом)
Но просто так он не отключится, потому что под ним ещё один шлейф, который подключается в другой шлейф)
Далее отключаем шлейфы у камер и одна из камер просто отвалилась. Потому что она держалась на коннекторе, в который вставлен ещё один коннектор. Это прикол какой то?)
Потом снимаем весь верх и оказывается что некоторые шлейфы на плату прикручиваеются снизу, а сама плата вставлена в другую плату. Я уже на этом этапе начинаю понимать что это какой то пиздец.
Снимаю вехрнюю плату и поднимаю нижнюю. Выглядит как Ктулху.
Хочу отключить нижние шлейфы, которые кинули под нижний динамик. Но они прикручены к разъему на шестгранники. Надо мной как будто издеваются)
Наконец я дошел до шлейфа дисплея, который находится под аккумулятором.
И вот только сняв аккумулятор теперь можно вытащить шлейф дисплея. Я в ахуе если честно)
Все эти свистопляски у меня заняли более получаса. Хотя на разборку любого телефона у меня уходит не больше 10 минут. Вся эта система шлейф - в шлейф, плата - в плату очень быстро поджигает все что ниже спины)
Далее достаем дисплей из рамы. Это Hard Oled Дисплей с частотой 165 герц. С очень тонкими рамками, который может весело хрустнуть при падении и перестать показывать вообще. Крайне надежная технология)
Далее кладем матрицу на сепаратор и срезаем разбитое стекло.
Чистим матрицу от клея и достем новое стекло для замены)
Убираем все пылинки в антипылевой комнате и склеиваем матрицу с новым стеклом в вакуумном прессе.
Готово. Результат идеал без единой пылинки)
Наносим тонким слоем на рамку дорогущий термоклей.
И кидаем склеиваться рамку с дисплеем в морозилку на 10 минут.
А пока дисплей вклеивается нужно решить ещё одну проблему. Задняя крышка тоже под замену. Но жадные китайцы не положили к ней подсветку для свистоперделок. Поэтому её придется снимать с родной крышки и пересаживать на новую, чтобы все было красиво)

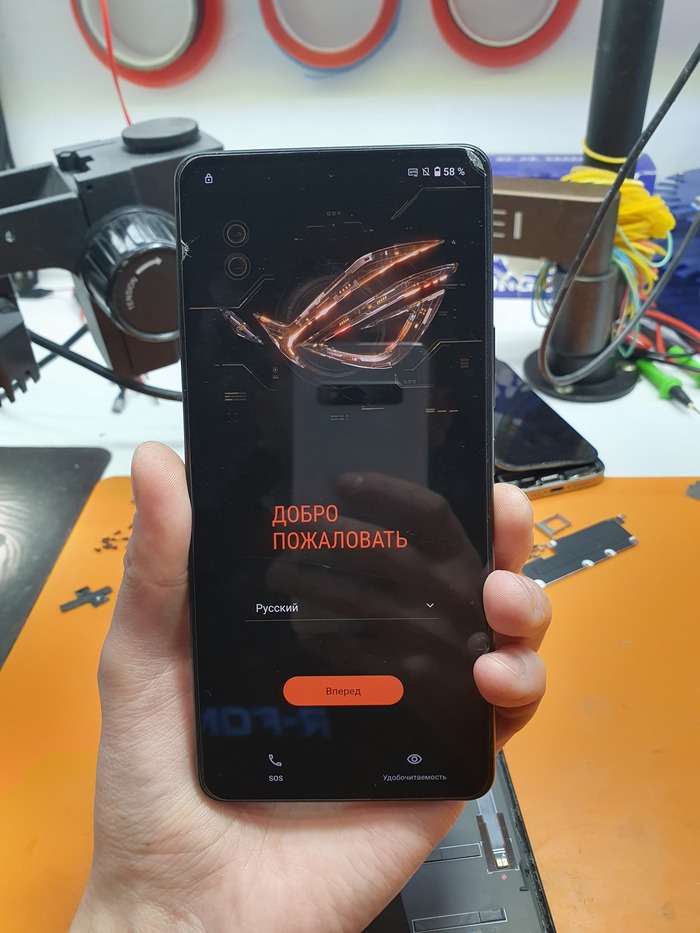

Собираем обратно весь этот бардак и любуемся готовым аппаратом)
Камеры кстати тоже заработали, потому что в этой надежной системе из тысячи шлейфов они просто отвалилсь от удара)
Ну и олеофоб проверим, куда же без него)
Выдаем это чудо сборки обратно владельцу и обмениваем его на деньги, которые я куплю себе ромашкового чая, ибо горит до сих пор)
По цене вышло 13000р
Всем удачных ремонтов.
Телефон мне прислать можно СДЭКом
г. Санкт-Петербург
Я в Телеграме
Я в Ютубе
Канал со всеми ценами на ремонт ТУТ
Интересные посты (Осторожно! Много букв):
А так же приглашаю всех желающих в комменты для совместного веселья)
Ну а тем, кто напишет, что пост реклама - пришлю мемы с Криками. Всем Добра)
На ремонте asus rog phone 5 со стандартной болячкой snapdragon’а 8350, тут пожалуй мнения разделяются на два лагеря, одни утверждают, что происходит банальное нарушения пайки SoC и самой платы, вторые уверяют, что дефект в самом чипе, а именно в соединении кристалла с подложкой, к сожалению я понятия не имею, какая из этих двух версий верная, мне все равно, поэтому согласовал реболл soc, оплата за результат, без гарантий, клиент согласился, поэтому ниже лежит уже кучка хлама от этого аппарата

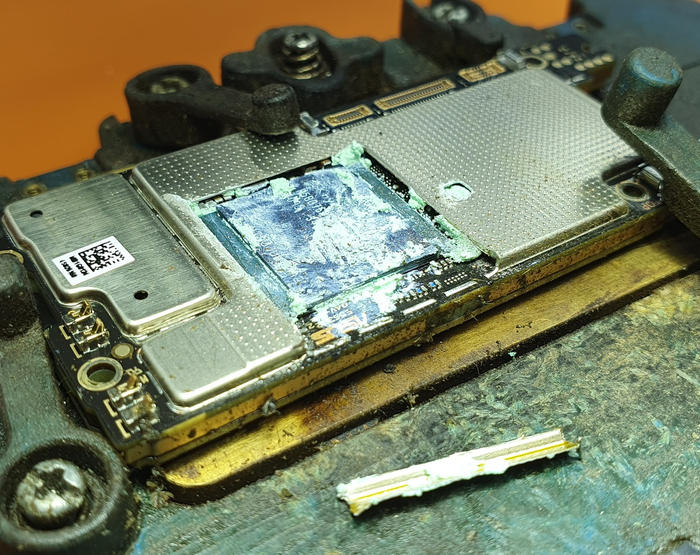

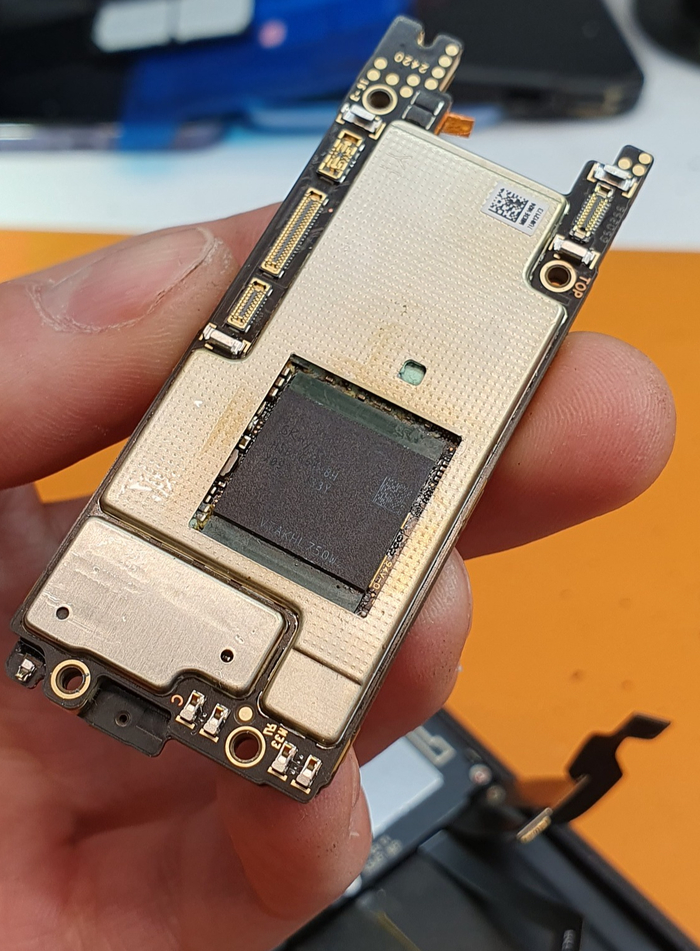

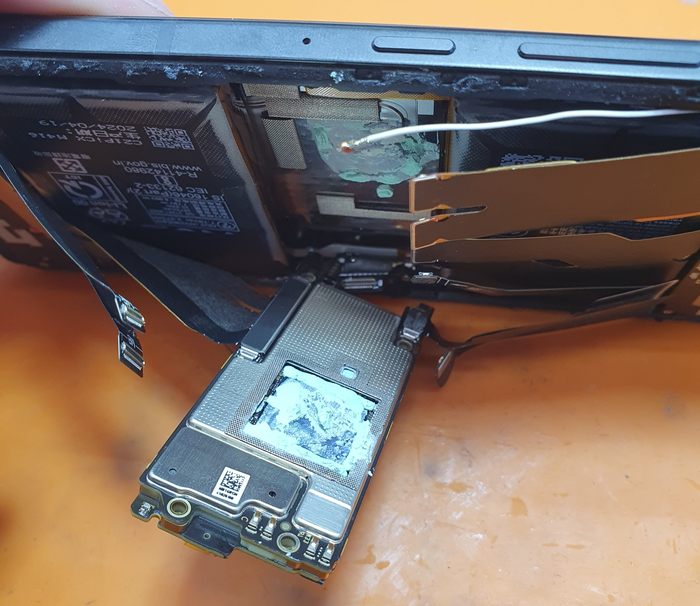

А вот и то, что мне нужно, нижняя плата где и установлен данный SoC
Пилю часть экрана и кидаю на мой самодельный термостолик, про который я уже рассказывал тут

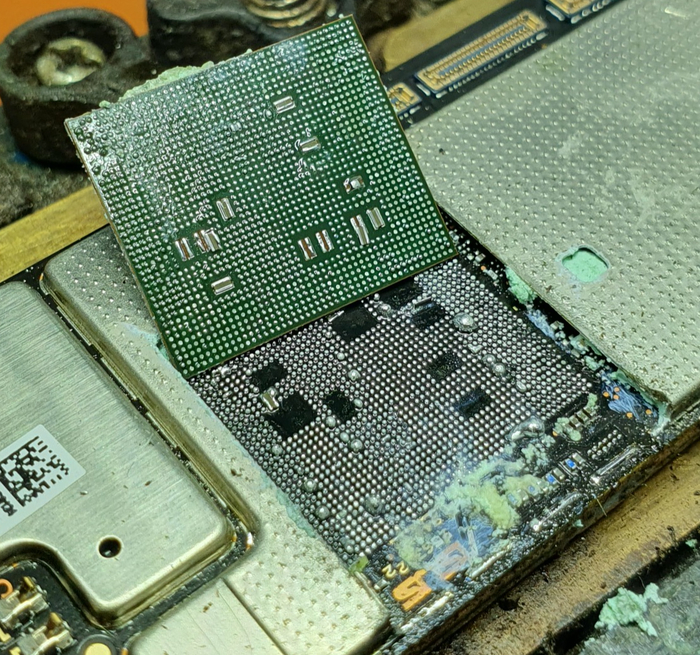

Ну и собственно дергаю сам чип не разделяя с Ram, ее я отпаяю уже после

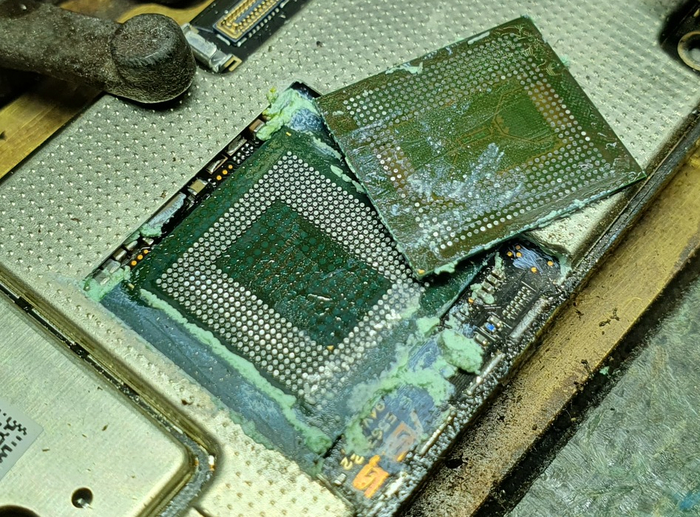

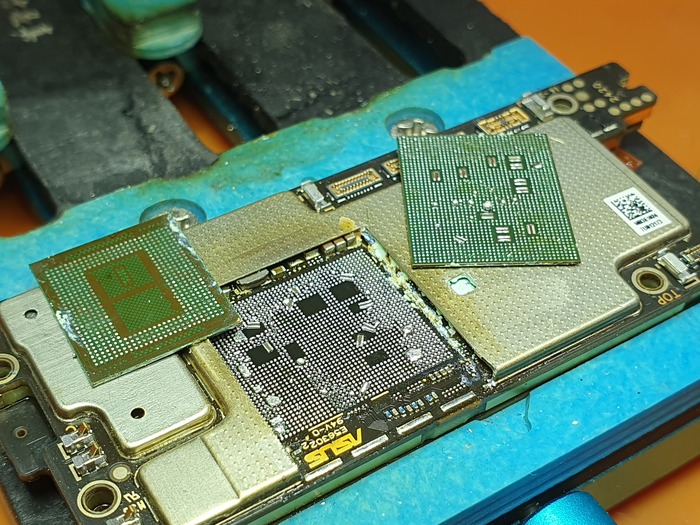

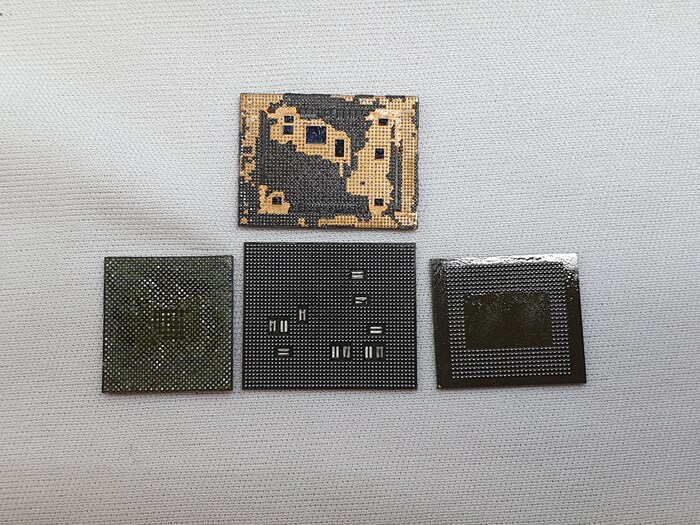

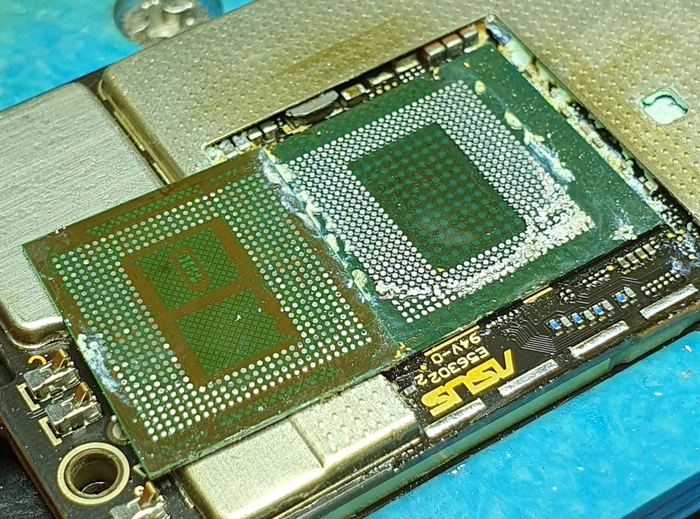

Отделяю SoC от Ram

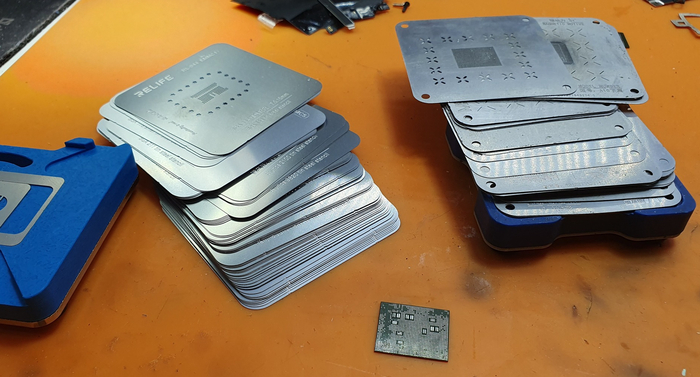

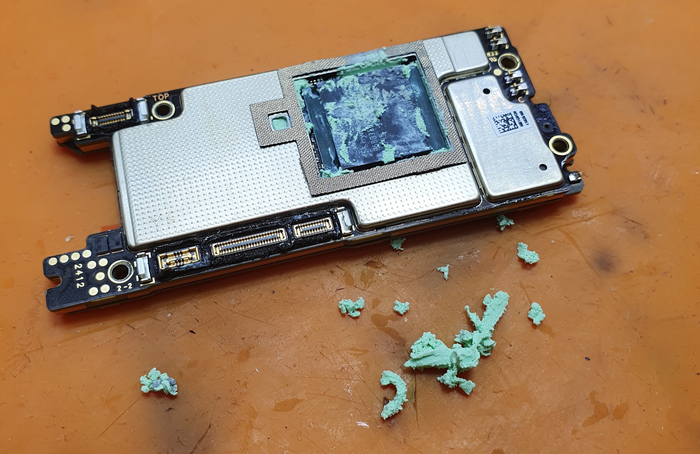

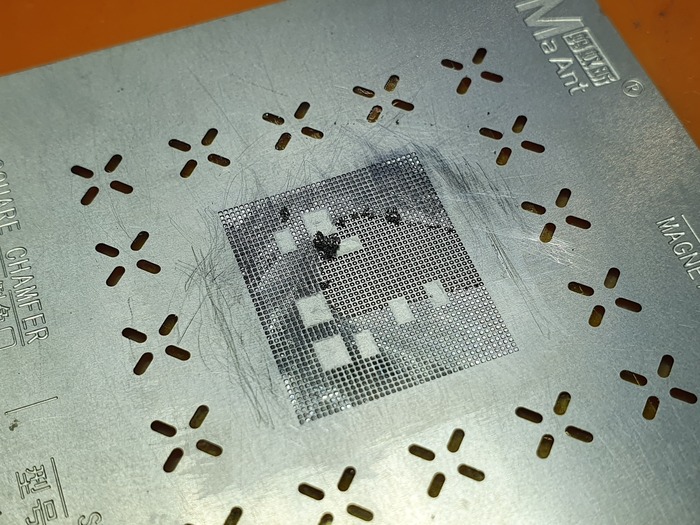

После чищу это все дело от компаунда и припоя и вместе с самой платой кидаю мыться в ультразвуковую ванну, после в два прохода катаю сам SoC ну и Ram(ее не фоткал)

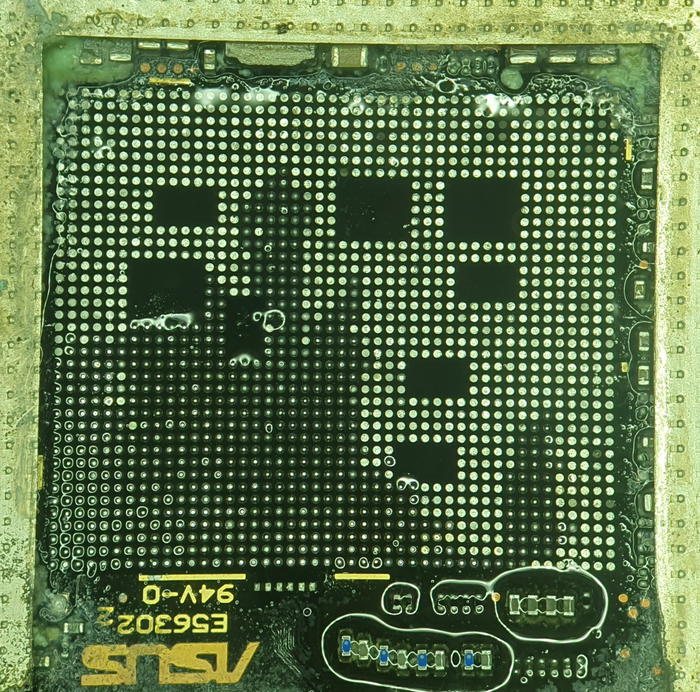

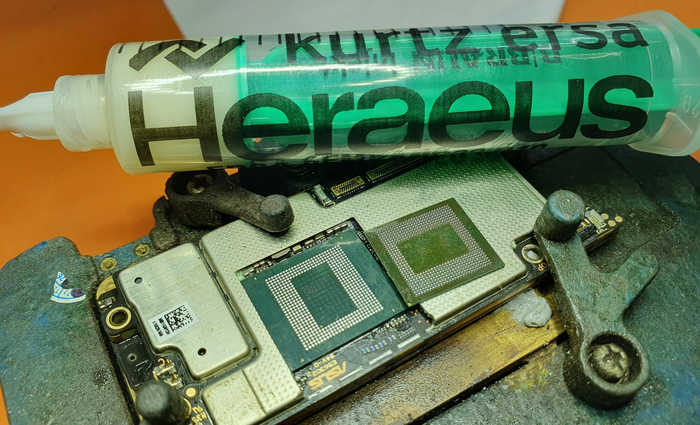

Ну а теперь пришло время установки на плату
Кстати пару слов о флюсе, последнее время использую союз-аполлон от Романа Гребеникова, собрал на него уже кучу аппаратов, проблем не возникает, хороший заменитель дико подорожавшего fluxplus

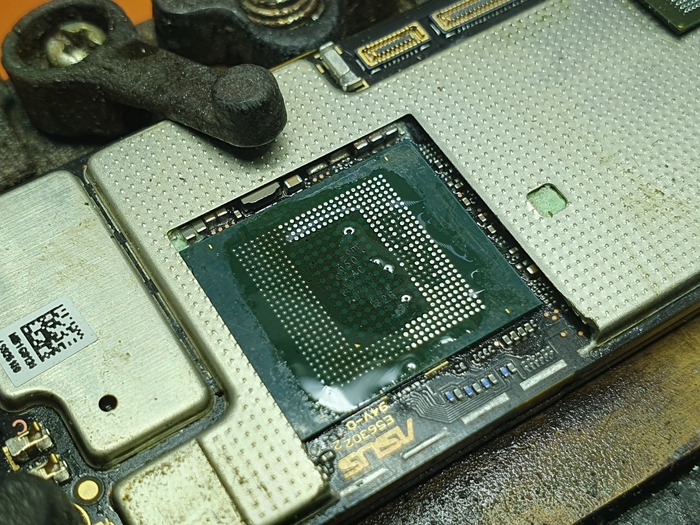

Посадил Soc, следующим этапом установка Ram ну и включение аппарата с кнопки(дада, акб высажен в ноль, так что с провода)

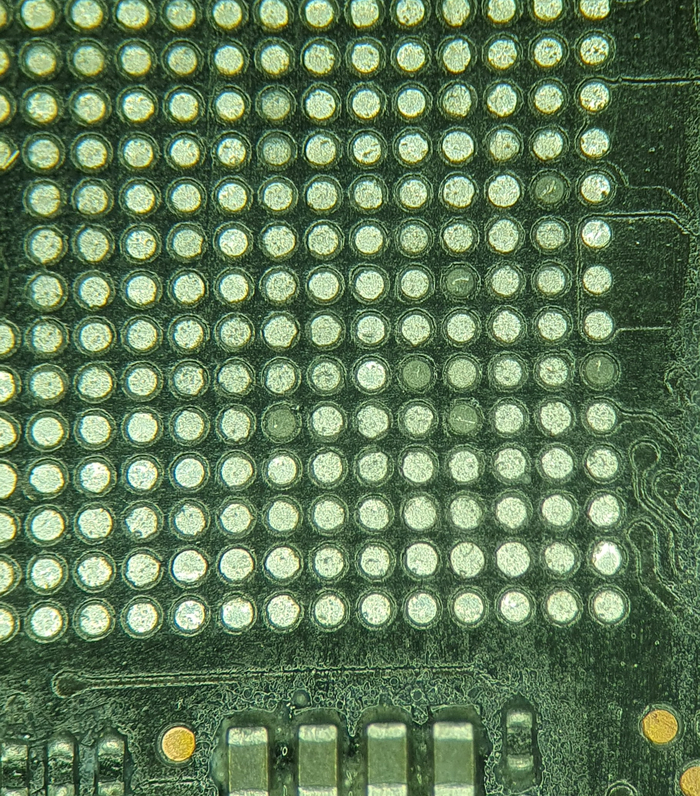

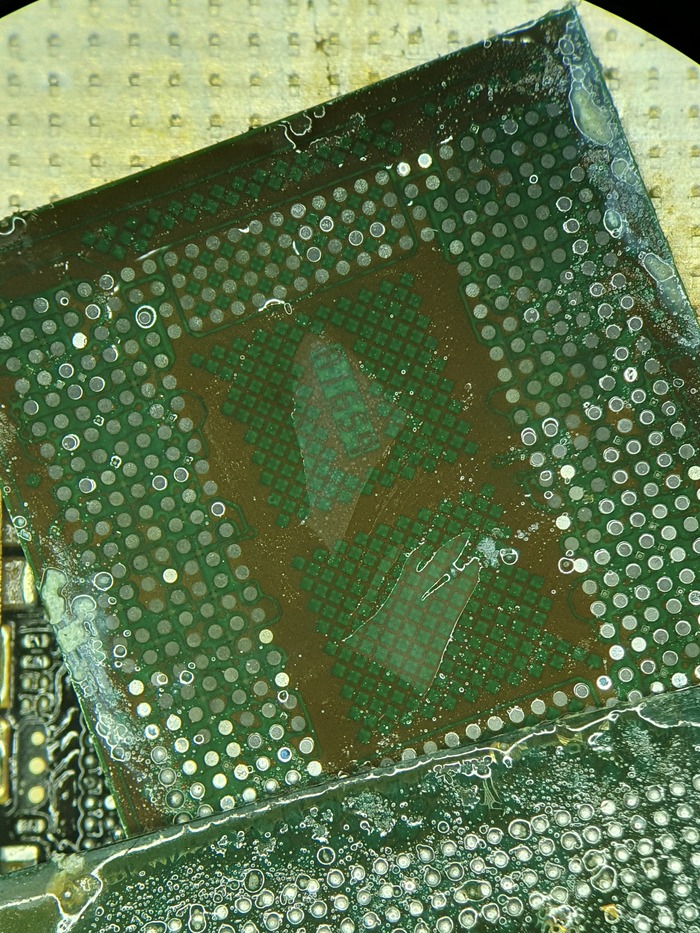

А это вид на шарики, сами чипы идеально ровные, благодаря использованию подогрева

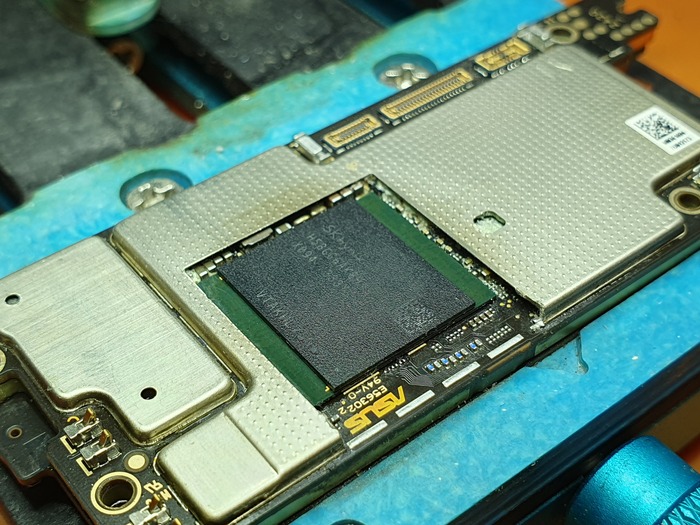

А вот и готовый результат:
Всем пока:)
ASUS представила ROG Phone 8, в котором компания попыталась воплотить не просто лучший игровой смартфон, но и флагманское устройство, переработав представителя серии так, чтобы он оказался удобен и в повседневном обращении. Производитель предложил три версии смартфона — ROG Phone 8, ROG Phone 8 Pro и ROG Phone 8 Pro Edition, — различия между которыми преимущественно косметические.
ASUS ROG Phone 8 стал тоньше и легче: его толщина составляет 8,9 мм при массе 225 г — у ROG Phone 7 были 10,3 мм и 239 г соответственно. Ёмкость аккумулятора снизилась на 500 мА·ч и составила 5500 мА·ч, но оптимизация помогла сохранить почти то же время автономной работы. Размер OLED-дисплея сохранил прошлогоднюю диагональ в 6,78 дюйма; если ранее фронтальная камера находилась в рамке над ним, то теперь она перекочевала в сквозное отверстие самого экрана. Уменьшились высота и ширина корпуса: 163,8 × 76,8 мм против 173,0 × 77,0 мм годом ранее. Максимальная частота обновления экрана составляет 165 Гц, но теперь это LTPO-панель, которая поддерживает переменные значения; пиковая яркость выросла до 2500 кд/м².
Производитель также отметил, что ROG Phone 8 стал первой в линейке водостойкой моделью с защитой IP68 — у прошлогодней был рейтинг IP54. Для игрового телефона важна система охлаждения, и здесь произошли перемены: на смену конвективному охлаждению пришло кондуктивное. Через материнскую плату проходит медная пластина, которая прилегает к задней панели — здесь тепло отводится либо естественным путём теплообмена с воздухом, или с помощью съёмного активного кулера AeroActive Cooler X. Он стал на 29 % компактнее по объёму и на 10 % легче. В 2,6 раза выросла контактная площадь, в 1,1 раза увеличилась скорость вращения вентилятора, а тепловой КПД стал больше в 1,2 раза.
В качестве процессора выступает Qualcomm Snapdragon 8 Gen 3. В старшей версии ASUS ROG Phone 8 работает совместно с 24 Гбайт оперативной памяти LPDDR5X и 1-Тбайт накопителем UFS 4.0, доступны также конфигурации 16/512 и 12/256 Гбайт. В стремлении сделать ROG Phone 8 более удобным в повседневном использовании ASUS обеспечила смартфон поддержкой беспроводной зарядки Qi на 15 Вт, а значит, его можно будет заряжать в общественных местах, не подключая кабелем. Доступна и проводная зарядка HyperCharge на 65 Вт — от 0 до 100 % телефон заряжается за 39 минут.
Основная камера оснащена 50-мегапиксельным 1/1,56 дюймовым сенсором Sony IMX890 с 6-осным Hybrid Gimbal Stabilizer 3.0 и поддержкой режима Super HyperSteady Video. Есть 13-мегапиксельная сверхширокоугольная камера с углом обзора 120°. ASUS ROG Phone 8 получил камеру с телеобъективом и 32-мегапиксельным сенсором — она предлагает оптическую стабилизацию изображения, пиксельный биннинг 4 к 1 (каждый получается 1,4 мкм), 3-кратное оптической увеличение, 10-кратное масштабирование Hyper Clarity AI и 30-кратный цифровой зум. Доступен ночной режим для съёмки в темноте. На некоторые рынки базовый ASUS ROG Phone 8 (не 8 Pro и не 8 Pro Edition) будет поставляться с камерой для макросъёмки вместо телекамеры. Фронтальная камера также имеет 32-мегапиксельное разрешение со включённым по умолчанию биннингом 4 к 1, который уменьшает разрешение до 8 мегапикселей и увеличивает пиксели до 1,4 мкм. Она имеет угол обзора 90° (были 72°), что делает её удобнее при групповой съёмке.
ASUS при помощи ИИ автоматизировала некоторые функции в играх — это коснулось Genshin Impact и Honkai: Star Rail. Функция AI Grabber распознаёт экранный текст в играх и упрощает поиск прохождений в интернете. ИИ также упрощает поиск в галерее и настройках. Присутствует функция AI Wallpaper — генерация обоев при помощи ИИ-модели Stable Diffusion. Поддерживаются функции Microsoft Phone Link для потоковой трансляции приложений, вывода изображения экрана и обмена файлами.
ASUS ROG Phone 8 доступен за $1099,99 в цветах Phantom Black (чёрный) и Rebel Grey (серый) с логотипом ROG и RGB-подсветкой на задней панели. ASUS Phone 8 Pro и Pro Edition предлагаются соответственно за $1199,99 и $1499,99 только в версии Phantom Black с небольшим OLED-дисплеем на задней крышке.
Asus G513RW ROG Strix G15
Дрова ни с офсацта асус ни с офсацта нвидии не встают. Куда копать?
Переустановка нежелательная поможет?
Телефон перестал разблокироваться помогает только хард ресет, при зажатие кнопки громкости вниз и питания. Телефоном можно пользоваться сколько угодно, но как только ты его блокируешь все черный экран, при этом телефон работает уведомления приходят. Обновлял, сбрасывал все что только можно не помогает. Так же телефон стал очень сильно лагать что им не возможно пользоваться, адекватно себя ведает только при включение режима 144 герца
Ох, универсальная формулировка, работающая во всех отношениях только против держателя сей неисправности. А сервисные центры ритейла, работающие по шаблону, кроме, как погонять часок тестов, больше ничего и не станут выяснять, ибо нах. Чтоб мне когда-то так же относится к клиентам.
А теперь к теме: заимел себе впервые в жизни ноутбук, взамен стационара на fx-8350, который верой и правдой педалил всё тяжкое без малого 10 лет. Апгрейд сокета ну никуда, стоимость видеокарт 150к+ на момент покупки, ну альтернатива, пожалуй, мобильна. Ryzen 9 5900, 6800m, в общем, Advantage Edition от Asus Rog Strix. Температуры работы 95-97 по дедушке Цельсию, но всю жизнь на красном, не испугало. И вот, спустя пару недель после покупки, первое включение, настройка, скачал почти свежий тайтл, поехал вспоминать среднюю школу, и как убить немногочисленное свободное время. Ну ноут возьми и просто выключись. Самостоятельно. Без ошибок. Синих экранов. Артефактов. Подвисаний. И спокойно снова включился с кнопки. Ну на тот момент сослался, что перегрелся, как ноутбук, ничего, бывает. Однако, тень сомнения оставила напоминание о себе.
Спустя почти год сподвигли меня друзья-товарищи полутать с ними плюханы в ммошке 2012 года выпуска. Ну ок, ноут топчик, уж 2012 потащит, греться не будет.
Однако, он и вправду не грелся. Ни тогда, ни сейчас. Хоть 80 градусов на чипе, хоть 92-95-97, он рандомно в любой момент всё равно взял за данность тупо выключаться без каких-либо предпосылок или объективных на то с виду причин. Где-то в конкретном месте, по несколько раз после каждой перезагрузке. Рандомно в любом месте при любых условиях. В любом тайтле. Blade and Soul 2012 года, Ghost Recon Breakpoint 2019 года, Starfield 2023 года. До смешного: NFS Carbon. Урезал частоты в питании до 3.5Ггц в максимуме. Толка никакого. Может работать от часа до суток и всё нормально, а может сходу начать творить дичь и молча вырубаться.
Обращение в сервисный центр, описание ситуации.
Пять дней ожидания. Звонок: приезжайте. Приехал, вердикт: Неисправностей не обнаружено, рекомендуется смена ПО. Снесли 11ю, поставили чистую 10, свой пак драйверов, сказали, ничего не менять, пробовать так. Забрал: месяц не трогал, уехал в отпуск, взял с собой ноут. Starfield, то рандомно, то при загрузке перехода меж локаций - выключается. Никаких автообновлений. Всё от сервисников. Снял видео, подключив через Win+G мониторинг нагрузки. Как только пошёл рост нагрузки на ЦП при загруженном графическом чипе, ноут потух. Плюнул, забил, удалил.
Два месяца спустя: КС2, стабильно выключается после окончания матча после появления главного меню. Изредка во время матча.
У меня сгорела жопа. Нахрена мне комп за около 200к, не способный адекватно реагировать на не самые требовательные программы. Пошёл напрямую в МВидео, где и брал. От них гарантия год - давно, как закончилась. От производителя два года, забрали на осмотр без проблем, но, сдаётся мне, снова ничего не обнаружат, потому, как я понял, что никто в этих сервисных центрах гоняют тесты по шаблонам в течение регламентированного времени, отписываются и идут такие, как я, со своими наблюдениями, в пешее эротическое.
Предисловие вышло на бесполезный длиннопост, поэтому к сути этого поста и обращения (ни раз встречал сабж "сила пикабу") : Как быть? Очевидно, что проблема есть, но заинтересован в её диагностике и принятии дальнейшего решения о судьбе покупки только я. Ноут меня устраивает всем, кроме того, что этот конченный гондон любит выключиться в самый неподходящий момент. Как бодаться с ритейлом на предмет определения причины, если у них там всех кругом регламенты на очевидные неисправности? Если там, условно, проблема в батарее, хотя ноут всегда работает от сети, или в бракованном конденсаторе в цепи, то замените, и я от Вас отстану, если проблема в том, что там чип через жопу прилепили в конце смены в сочельник, то, спрашивается, за каким лядом мне техника за оверпрайс с головняком.
Если переть до конца, то как и где сделать экспертизу, которая нужна будет при судебном споре?
Куда копать и на что обратить внимание при выявлении причины? Знакомые, кто плюс-минус соображает в этих вопросах, предполагают следующее:
Сбой питания одного из процессоров
Переход графического процессора в режим энергосбережения
Просто отвал питания.
Что думать и чему верить, я уже не знаю.
Пробовал гонять одновременно стресс-тест ОССТ на VRAM и Aida64 на CPU. То моментально выключается при включении второго из тестов, независимо от порядка их запуска, то спокойно гоняет оба на протяжении получаса-часа, удерживая максимально допустимую температуру в 97 градусов.
Пикабу, спасайте. Куда смотреть, какие проги пробовать, на предмет чего тестить, чтобы вывести неисправность в предсказуемое русло и знать, на что обратить внимание сервисников при отписке "неисправностей не выявлено, рекомендуется всякая херня"?
Особенно игровой...
Добрый.
Так в чём же отличие игрового телефона от обычного?
В большинстве случаев игровые трубки идут с дисплеями более 90гц.
В этом телефоне 144гц, но это не основное отличие.
Главное: разогнанный процессор.
И даже, если Вы купились на примечательный внешний вид и вообще не играете на нём, то как бы там ни было это не спасёт от отвала процессора.
Но скажу так:
Rog phone 3 намного устойчивей к поломкам, нежели Rog Phone 5 или 6.
Всё это из-за конструктива материнской платы и обилия шлейфов в телефоне.
В третьем с этим нормально
А вот в пятом вообще лютая дичь
Из-за нагрева и расширения аккумулятора со временем шлейфа натягиваются и начинают отказывать, что приводит сначала к отказу сим-карт, потом тригеров, а далее опционально либо вибро, либо звук.
Решается это заменой пары шлейфов и важно, что бы это был новый оригинал, а не снятый с донора, так как снятый долго не прослужит.
Ещё одно отличие от старой модели: сам проц. В пятёрке он слишком горячий и кристалл тупо начинает отказывать (реболл уже не помогает, отдал 4 рога подряд с неисправной графикой. Тупо умирает)
Процедура реболла процессора тут отличается от реболла одного чипа, как это показывал в предыдущем посте.

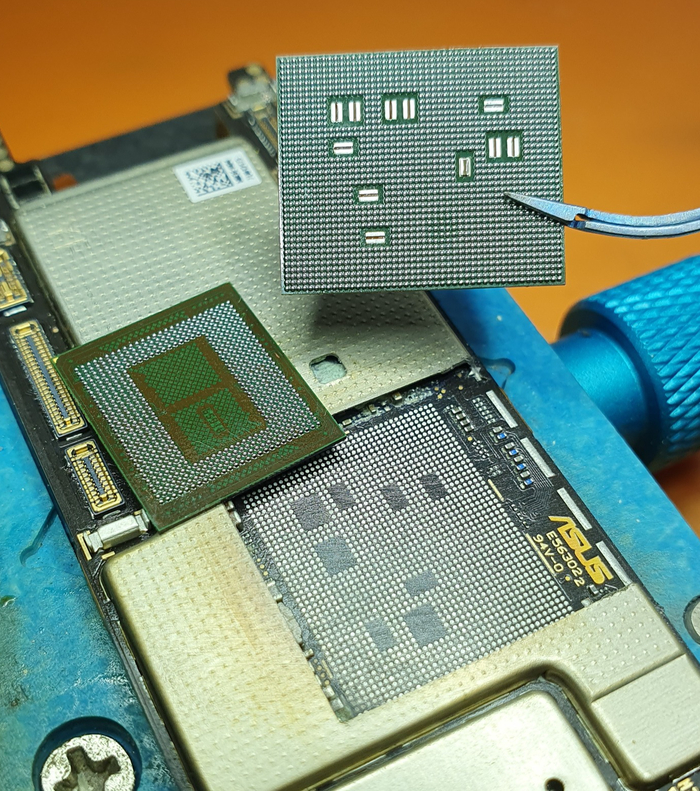

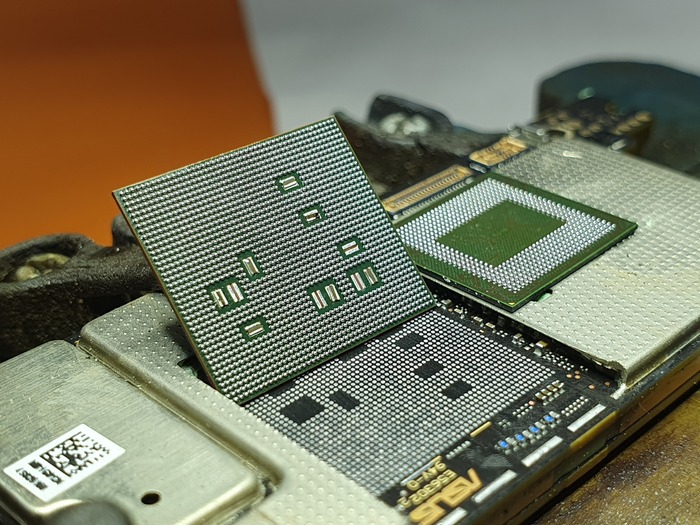

Тут используется проц и ОЗУ поверх него, так называемый бутерброд

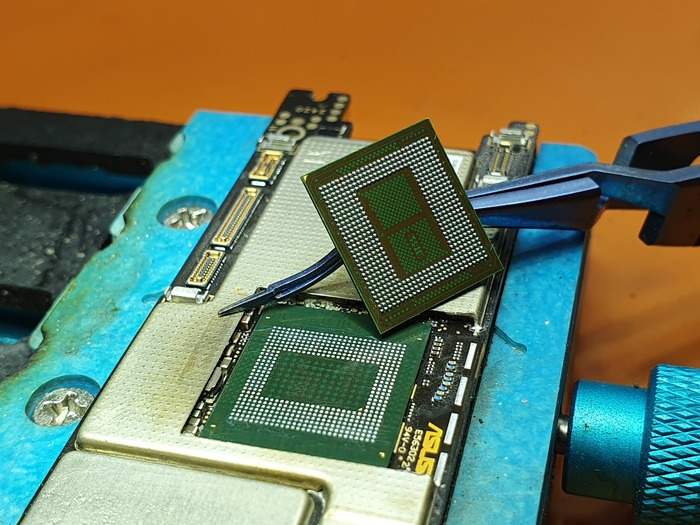

Сначала снимается ОЗУ, потом проц, причём с этими чипами нужно уметь работать, так так перегрев или незначительный перекос при снятии убьют эти чипы.
А перекашивает их знатно, так их толщина чуть менее или около миллиметра.
Причина отвала кроется в безсвинцовом припое.
Он хрупкий и подвержен растрескиванию вследствии нагрев-охлаждение.
Образуются микротрещины, в них оксидная плёнка, потом окончательный отвал контакта и между ним сплошной слой окисления.
Бывает, что телефон сможет включиться на зарядке: это когда контроллер заряда чуть прогреет проц, микротрещина в контакте сузится от нагрева и припой порвёт оксидную плёнку, контакт временно восстановится и телефон запустится как ни в чём не бывало.
Но это до его охлаждения до комнатной температуры.
Потом по новой, а после и вовсе перестанет реагировать на любой раздражитель и при подключении к компьютеру будет падать в аварийную 9008)
Суть реболлинга:
Убрать безсвинец, залудить окисленные контакты и ошарить ядовитым свинецсодержащим припоем.
Почему лучше?
Свинец мягкий и менее подвержен к разрушению из-за нагрева.

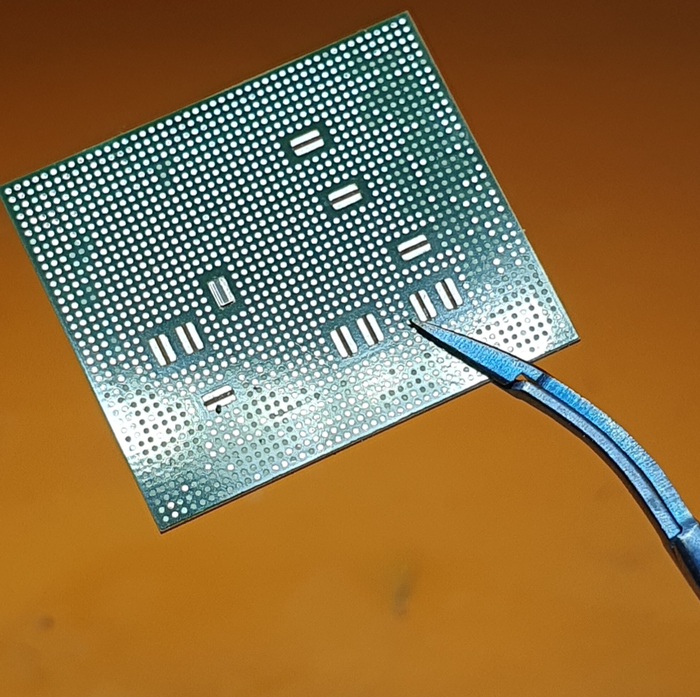

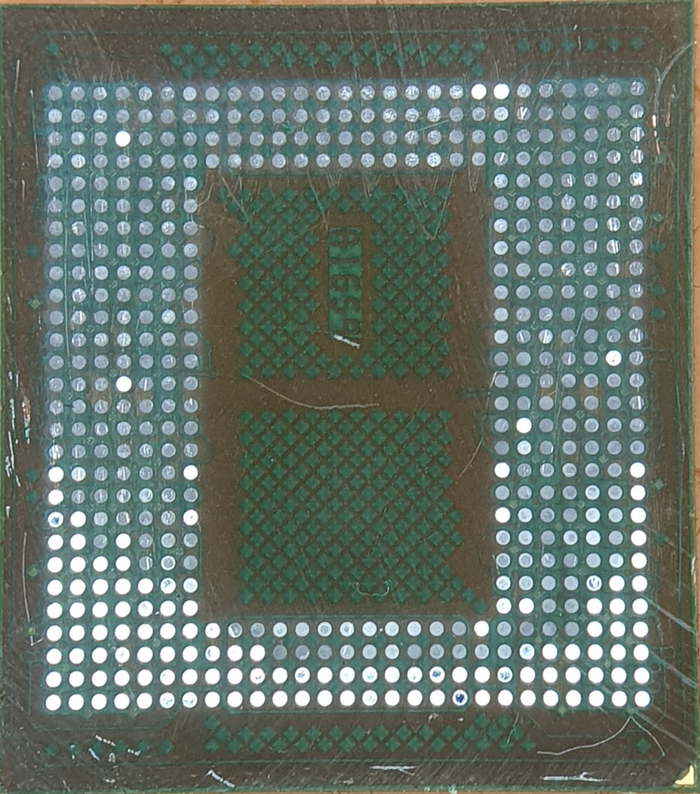

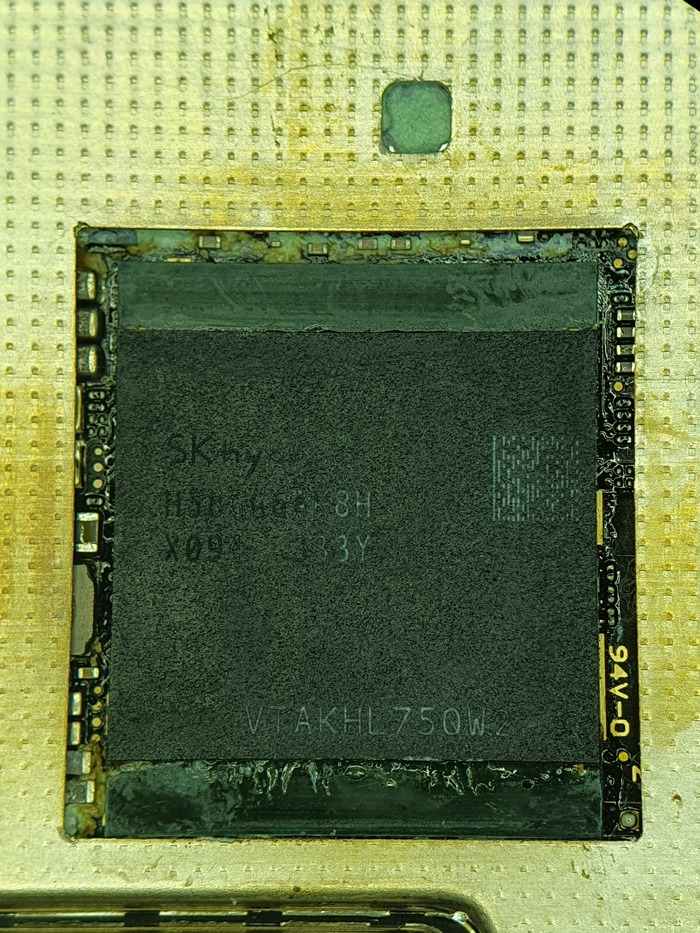

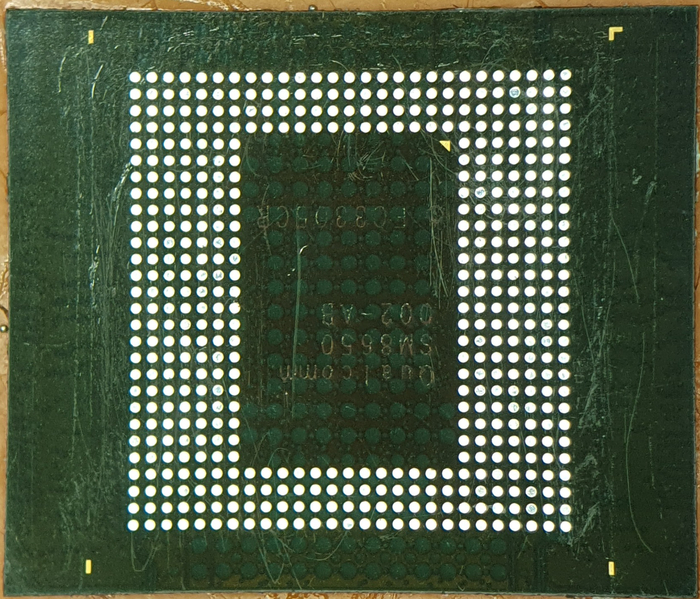

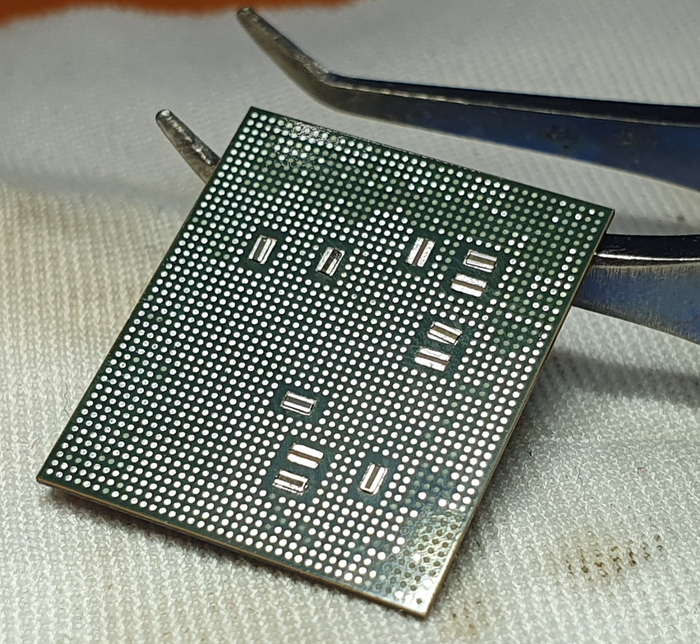

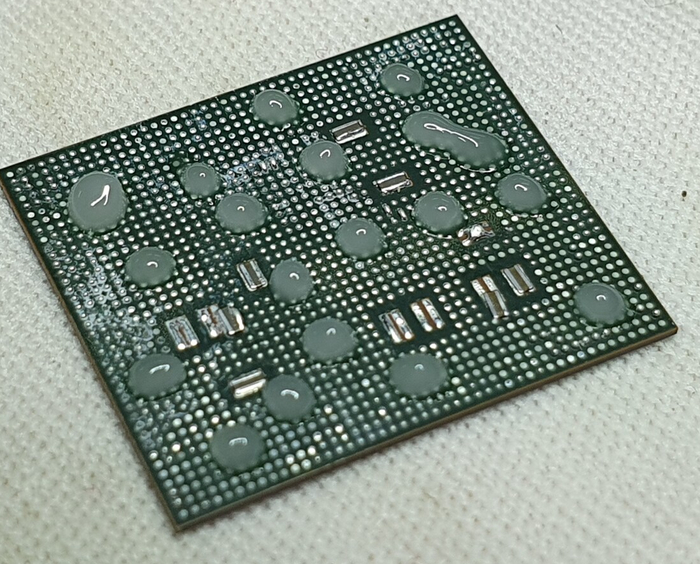

Вот как выглядят отреболленные чипы

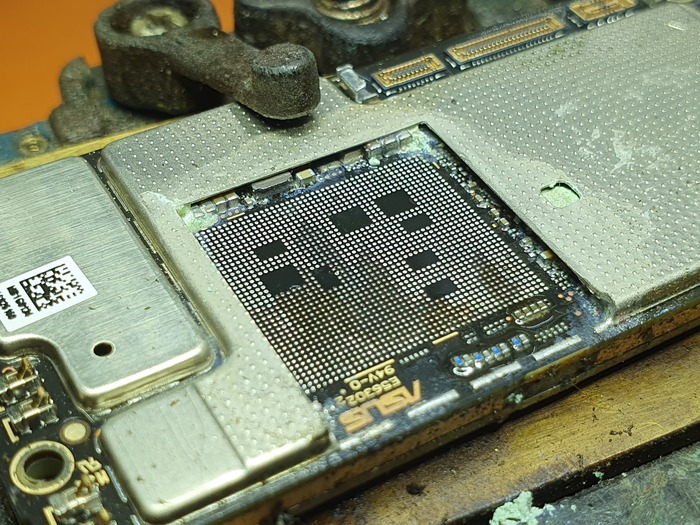

Далее это дело запаивается обратно.

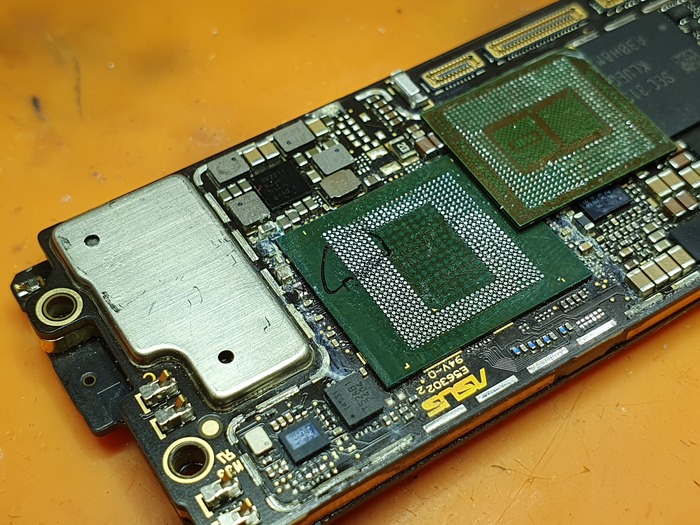

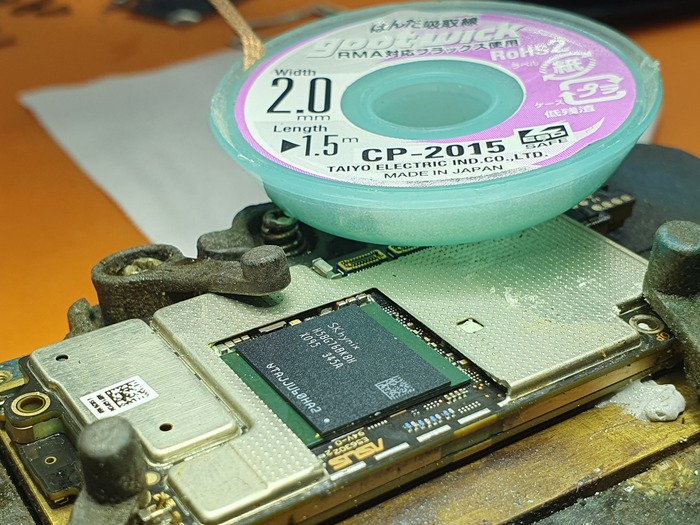

Сначала процессор:

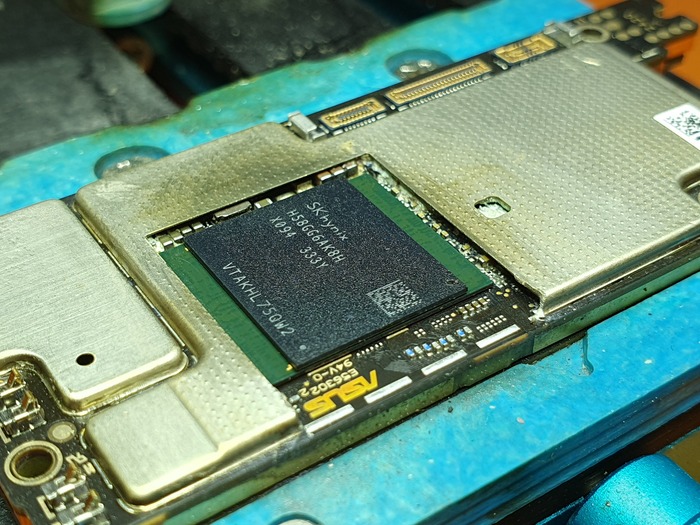

Потом ОЗУ
Сбоку это выглядит поинтереснее:

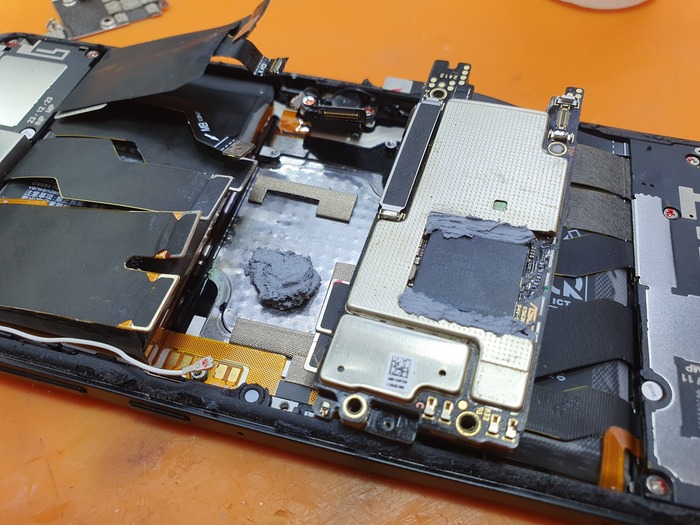

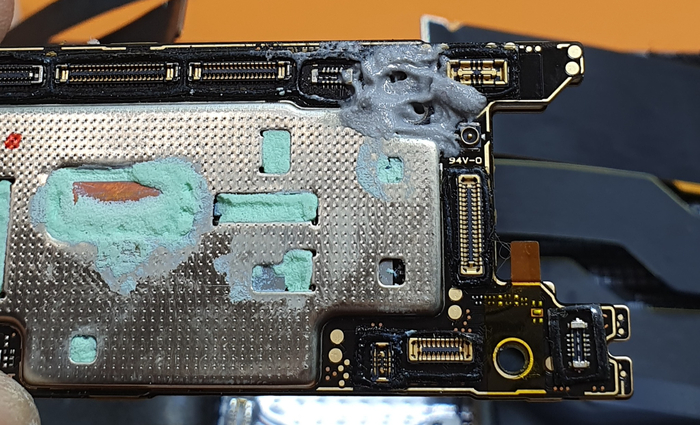

Далее смазка термопастой где потребуется
Окончательная сборка
И проверка
Красота!
Ещё послужит.
Стоимость реболла 10 тысяч, по времени полтора часа.
