Телескопические струбцины
Приветствую всех! Вот, наконец, дошли руки до изготовления длинных струбцин. Очень их не хватало, приходилось мудрить, что очень неудобно и отнимало много времени. Струбцины получились телескопические можно зажимать детали до 2,6 метра.
Начнем. Купили профильную трубу 40х40х3 и 30х30х2 и порезали на 4 части по 1,5 метра. В трубу 40х40 вставили 30х30 и прихватили сваркой с двух сторон (фото к сожалению не сделал).
Затем из полосы нарезал косынки.

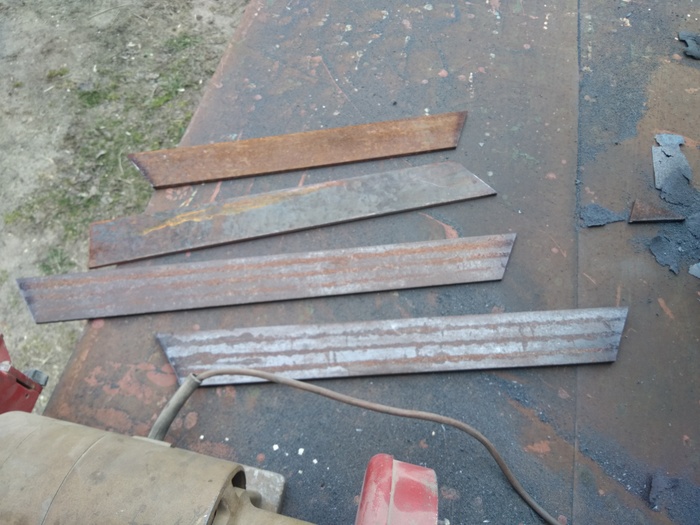

Резал сразу угол на 4 полосах с двух сторон. Не стал делать из одной полосы, чтобы не выставлять угол несколько раз.
Получилось 4 заготовки.
Нарезал в размер.
Отрезал 4 уголка.
Сварил косынки и уголок.
Профильную трубу разметил с шагом 150 мм.
Закрепил струбциной к трубе упор, разметив отверстие под штифт.
Сверлим сквозные отверстия диаметром 8мм по всей длине обязательно в сборе с упором и трубой 30х30 (она находится внутри и прихвачена с торцов сваркой).
К профильной трубе 40х40 привариваем винт (резьба М20х1,5). Заказывал специально с мелким шагом резьбу, так как можно затягивать с большим усилием и легче контролировать силу зажима.
Убираем сварку с торца профильной трубы 40х40, вытаскиваем 30х30 и привариваем уголок с конца трубы.
Готово. Осталось зачистить и покрасить, но это чуть позже.
Можно клеить детали любой ширины или длины до 2600 мм. Будут вопросы, обязательно отвечу.
