Подпитка электролитическим конденсатором на случай блэкаутов/браунаутов

1

IdeaGen

2 года назад

- Соединять последовательно ионисторы тоже нет желания...

- Спасибо, буду применять ионисторы...

раскрыть ветку (1)

1

prawler

2 года назад

Прислушался к голосу общественности!)))

1

Dr.Nimnul

2 года назад

Там похоже чтото еще более хитрое, помимо резисторов стоят какието микрухи с транзисторами. Возможно это важно при громадных токах заряда-разряда, если емкость отличается. В вашем случае, ИМХО, это будет только вносить лишнюю утечку.

раскрыть ветку (1)

1

prawler

2 года назад

Да, это как раз токовые балансировочные модули на милллиомном мосфете по схеме генератора тока.

Как понимаю, для высокотоковых (пусковых) приложений они желательны.

В моём случае просто СМД плюхи здоровые плоские были распаяны параллельно ионисторам, ну типа балансировка.)

А так, в свете Ваших комментариев, действительно, в моём случае просто десяток 1Ф х 2,5В последовательно запаять, и балансировки не нужно, и по надежности хорошо выйдет. Примерно 100,000 мкФ получится, а ESR там миллиомы.

P.S. Кстати, на фото, да и на блоке, что мне попался -- 350Ф х 2,7В. Шесть штук последовательно. Получается, по напряжению впритык... Экономисты китайские.

1

Dr.Nimnul

2 года назад

Если счетчик держится с одним электролитом 1000мкФ около минуты, сколько штук их заказать, чтобы получить общее время страховки 60 минут?

В принципе пропорционально, но есть нюанс (c): электролит помимо тока нагрузки разряжается еще и собственной утечкой. Она может быть соразмерима с током нагрузки, быть аномально высокой у отдельных экземпляров (либо наоборот аномально низкой у одного, с которым пробовали), что может потребовать отбраковки, и хорошо зависеть от температуры (в жару все может внезапно стать в несколько раз печальнее). Вообще идея с ионисторами, ИМХО, приятнее.

раскрыть ветку (1)

0

prawler

2 года назад

Спасибо за ответы, уважаемый Dr.Nimnul!

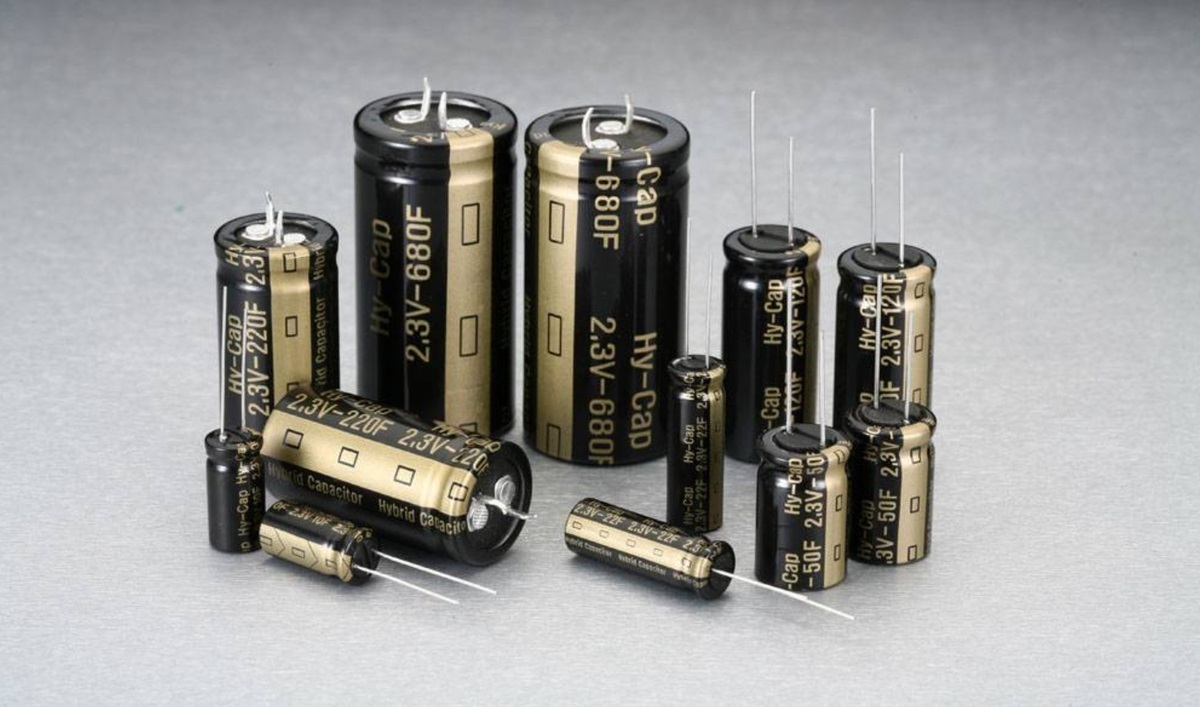

Я так примерно уже прошвырнулся по теме ионисторов, тем более есть вариант взять десяток 1Ф по 60р. за штуку, почему бы и нет?

Если уж и в авто стали эксплуатировать...

Саморазряд у них адский, конечно -- но зато не нужно будет бегать с батареями.

А так, я с Вами согласен -- формулы не всегда применимы в реальности. Не в сферическом вакууме живём.)

1

Dr.Nimnul

2 года назад

Ионисторам не нужны балансировочные резисторы. Они обладают способностью самовыравнивать поледовательную цепочку. (увеличение напряжения ведет к нелинейному росту утечки). Но с ионисторами важно помнить что эксплуатация на предельных напряжениях - снижает ресурс. Условно если ресурс при 2.5в - принять за единицу, то при 2.7в - 0.1, 2.3в-10, 2.1в - 100. Те если для своей цепочки из 10шт, вы не превышаете 20в - то надежность будет очень хорошая. Также некоторые типы ионисторов были замечены в странном прерывании питания от сильных ударов (похоже, что тупо кратковременная механическая потеря контакта) , потому 1-2 обычных электролитических конденсатора по 1000мкф - имеет смысл также поставить, особенно если возможны удары/вибрации.

раскрыть ветку (1)

0

prawler

2 года назад

P.S.

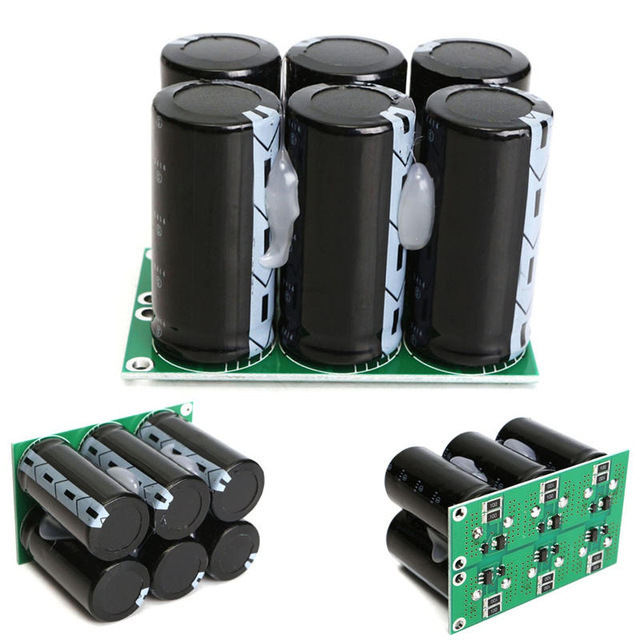

Вот такой приблизительно блок ионисторов ко мне попал, сами целохонькие, просто разъём сломали сильные русские люди... Крокодилов им напаял, довольны.)

Но в моём случае там между выводами были запаяны тоже SMD резисторы без маркировки (точно не конденсаторы, черные были). Вот поэтому и решил, что при последовательном соединении это типа балансировки. Да и на драйв2 народ вон потихоньку паяет подобные блоки, тоже резисторы в параллель ионисторам видны на фото.

показать ответы

1

Dr.Nimnul

2 года назад

Ионисторам не нужны балансировочные резисторы. Они обладают способностью самовыравнивать поледовательную цепочку. (увеличение напряжения ведет к нелинейному росту утечки). Но с ионисторами важно помнить что эксплуатация на предельных напряжениях - снижает ресурс. Условно если ресурс при 2.5в - принять за единицу, то при 2.7в - 0.1, 2.3в-10, 2.1в - 100. Те если для своей цепочки из 10шт, вы не превышаете 20в - то надежность будет очень хорошая. Также некоторые типы ионисторов были замечены в странном прерывании питания от сильных ударов (похоже, что тупо кратковременная механическая потеря контакта) , потому 1-2 обычных электролитических конденсатора по 1000мкф - имеет смысл также поставить, особенно если возможны удары/вибрации.

раскрыть ветку (1)

0

prawler

2 года назад

Спасибо!

По балансировочным резисторам -- вскрывал как-то блок пуска стартера китайский, там были распаяны. Сопротивления, каюсь, не измерил.

Возможно, там стояли по причине большого тока.

0

mal333

2 года назад

Что то у ТС с математикой. Или с исходными данными. Токи микроамперные, а 1нф разряжается за минуту. Да и балансировочные резисторы аж на 10ком.. ну-ну
