Переносной аккумулятор-бокс для эхолота
Три года назад общий знакомый подсадил нас с братишкой на рыбалку. С тех пор сменили с десяток лодок разного размера, обзавелись эхолотом, лодочным мотором собственной сборки (об этом позже). И, как и у всех рыбаков, возникла проблема энергоснабжения судна.
Основное оборудование требующее питания - это эхолот, но в походных условиях, а бывают у нас и ночные выезды, возникает также необходимость зарядить телефон или подсветить место ночной остановки. Да и надувать/раздувать лодку электронасосом намного быстрее и удобнее.
На профильных форумах для рыбаков видел множество вариантов использования аккумулятора от ИБП на маломерном судне, но они все имели 1 существенный недостаток - механизм подключения оборудования к аккумулятору. Я же поставил перед собой задачу унифицировать механизм подключения - использовать "прикуривательный" разъем.
ОК, разъем есть. Куда его крепить? Примотать синей изолентой к аккумулятору? +100 к прочности, но не эстетично.
Яжинженер! Надо все это дело собрать в аккуратный корпус, чтобы провода не торчали. Тем более что между разъемом и источником тока должен быть предохранитель.
Где взять корпус? Собирать самому? Существует готовое решение - ящик для инструмента. Требуется только выбрать подходящий.
Первый мой бокс был маленького размера и вмещал только светильник и ЗУ для телефона. А эхолот надо было таскать отдельно, что доставляло определенные трудности.
Аккумуляторы 2 по 12Ач были подарены камрадом, поэтому использовал то, что было под рукой. Можно использовать 2 по 7Ач (аналог RBC2). Они выше, но уже.
После примерки по-месту приступаем к пайке навесного оборудования: предохранители, вольтметр, разъемы и пр.
Обратите внимание: в правом отсеке перегородки обкусаны. Решено было их оттуда выпилить, чтобы увеличить полезную площадь. В левом отсеке уютно разместилось автомобильное ЗУ.
Вольтметр удобен для контроля заряда батарей, чтобы не получить неожиданный сюрприз находясь на воде. Если 10-11В под нагрузкой, значит поря заряжать.
Далее встал вопрос о креплении головной части эхолота. Есть куча приспособлений, самодельных и заводских. Но они все громоздкие и не влезут в бокс.
Нужен был прочный, компактный, бытроразъемный механизм. Магниты от HDD для этих целей подходят идеально. Выбрал самые широкие из своих запасов (я на них собираю болты от ноутбуков во время разборки/сборки для ремонта).
Итак, снова примерка по месту и установка:
Магнит был залит клеевым пистолетом, как и все остальное.
На этом фото видны предохранители: один для прикуривателя (10А), второй для электростартера лодочного мотора (30А).
Внешняя часть крепления эхолота должна быть достаточно широкой, чтобы выдерживать боковые нагрузки и не опрокидываться. Вместе с тем должна быть достаточно компактной. Поэтому просто прикрутить магнит не выход. Пришлось ограбить полку с кремами жены.

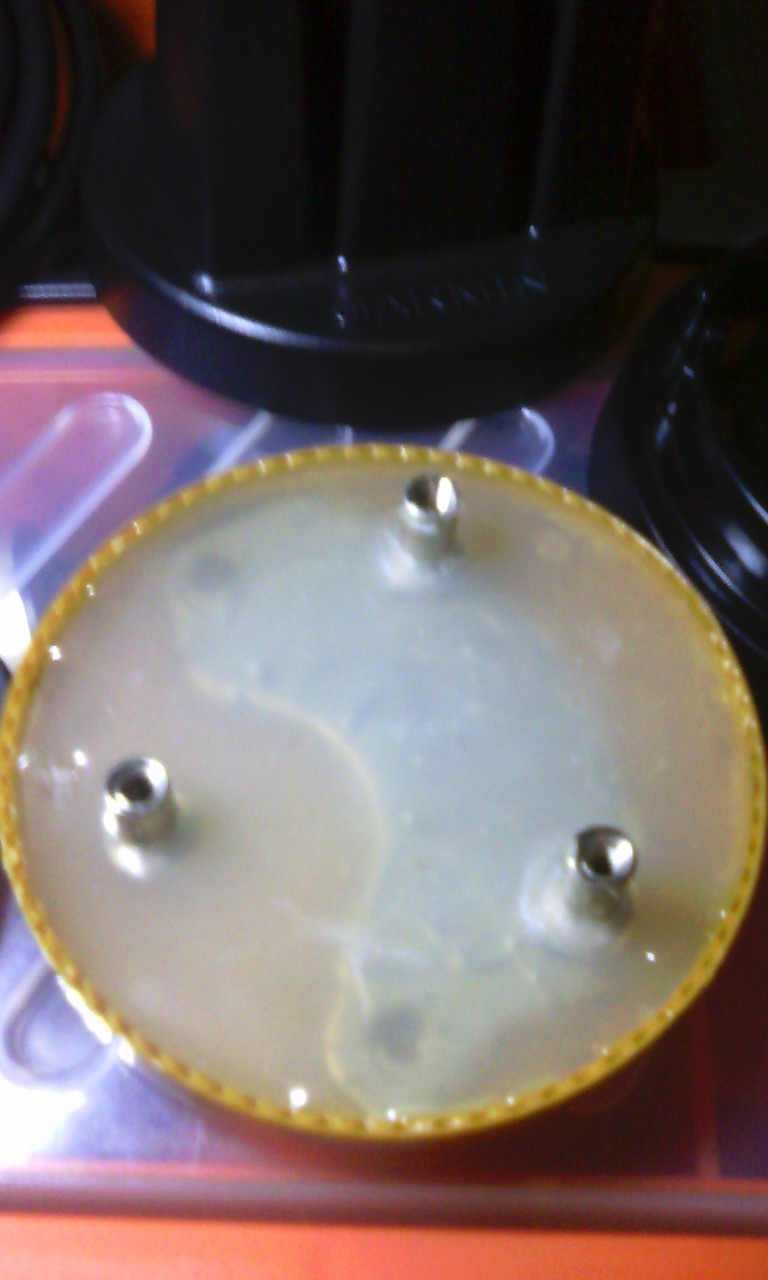

Сначала крепим магнит, потом стойки, потом все заливаем клеем.
Собрал поздней осенью, в боевых условиях еще не испытывал.
Спасибо всем, кто дочитал. Следующий пост будет о фонарях-светильниках, а потом про лодочный мотор.
