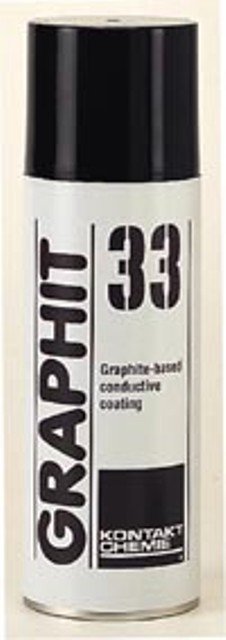

Каюсь, пропустил. Берется вот такой вот графитный спрей и равномерно распыляется на поверхность катода. Можно в несколько слоев, чтобы поверхность была полностью покрыта
напряжение измеряется в Вольтах, ток в Амперах. Вообще я не знаю что именно увеличиваете Вы. Но при увеличении напряжения будет расти и ток (по закону Ома). Ток = Напряжение / Сопротивление. Сопротивление в данном случае- вода между пластинами и пером.
Здравствуйте. Я конечно понимаю, что этот пост был написан давно, но всё же хочется спросить - вы пользуетесь блескообразующими добавками или это обыкновенная механическая полировка?
Добрейшего дня, автор! Не знаете, с чем может быть связано "бархатное" шероховатое покрытие? Я, вроде, все соблюдаю, но даже гладкие поверхности, как лист, покрываются "бархатом". Это не осадочная красная медь.
У меня подобное начиналось после некоторого срока использования электролита. Полагаю что либо падает концентрация, либо загрязняется. Проше сделать новый электролит. Если у вас электролит новый, то возможно реактивы недостаточной чистоты.
Автор, здрасьте! А из какого Вы города, подскажете? Мне надо одну детальку покрыть металлом, решила научиться, а потом думаю, чего бы вам её на аутсорс не отдать? х)
Вопрос мастеру - что я делаю не так? Вольты у меня - 0,05, 0,07; 0,01 даже пробовала, амперы стоят где-то на 0,98, до 1. Графитовый обычнейший спрей, БП регулируемый. Электролит как оп самоучителю - купорос пока не перестанет растворяться, электролит, а итог выходит такой, омедняется это дело все около суток.
Ну и электролит надо делать по рецепту на 1 л раствора 200 г купороса, и 60 г серной кислоты. Там, конечно, большой диапазон рабочей концентрации, но чем ближе к оригиналу - тем лучше. Купорос при этом лучше брать чистый, а еще лучше - химически чистый. Если найдется марки ЧДА - вообще идеально, но будет дорого и фиг найдется в нужных количествах =)
А где блескобразователь - у Кисилевича брать? Не знаю, я по разному пробвала, в мк все так просто и понятно, а сам начинаешь химичить и ничего мягонько не идет

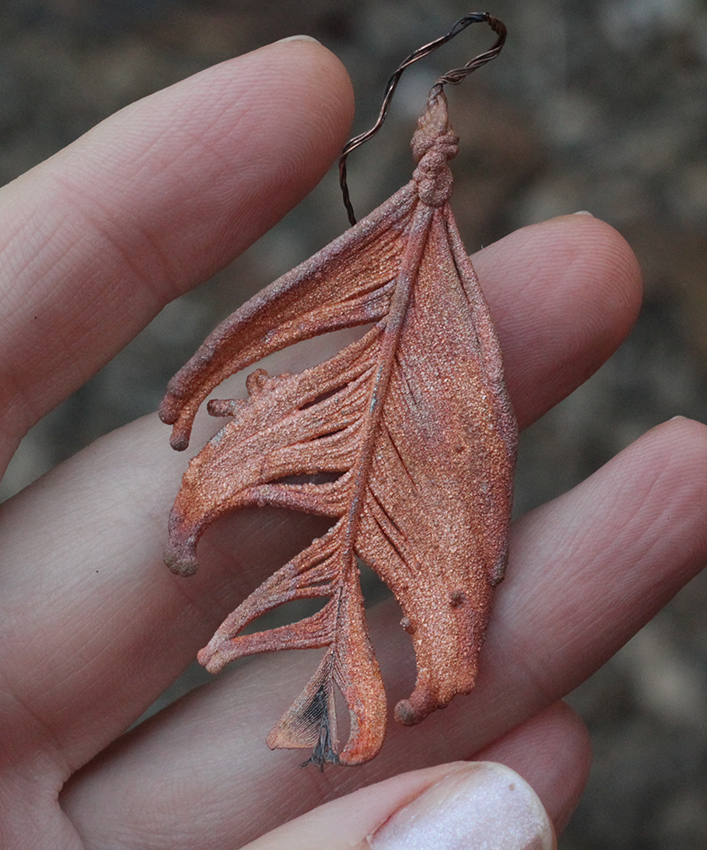

Я знаю! Но не идет зараза!! и с самым минимальным, и с лампой и мне уже на электроформинге расписали куда какую крутилку крутить, пробовала, все равно чепуха. Нарастает но поросячьей шкуркой
У того самого чувака на ярмарке мастеров, Киселевич его фамилия, можно купить блескообразователь. Будет приятный. А кроме того, легкая обработка латунной щеткой дает появление блеска при полной сохранности фактуры. Ну и еще несколько хитростей при условии прямых рук =)
Химия тоже похрамывает, хотя и пять в аттестате) Но на самом деле делать такие вещи, да еще в домашних условиях - это КРУТО! Интересно, сколько себестоимость такого перышка будет?
Его можно развести весь в воде, профильтровать от белесого осадка, а потом выкристаллизовать (тоже, кстати, забавный и красивый результат). Получишь чистый купорос
А какая примерно должна быть? Я ставил напряжение 1в и сила тока была около 0,04А, ближе к концу сила тока выросла до 1,14. А как блеск придать?Нужный специальный блескообразователь в растворе или если силу тока нормальзовать то поверхность будет блестящей?И отчего появляются "разводы" разного цвета на листке?)
Сила тока должна быть 2 ампера на дециметр поверхности. Не забывайте, что лист имеет две стороны, стало быть площадь листа считается дважды. Ну и силу тока держать на одном уровне. Причем лучше чуть-чуть меньше чем больше. Блеск придается разными добавками. классически добавлялся этиловый спирт 10 г/л но сейчас есть разнообразные смеси и им несть числа, каждая гальваническая компания свои смеси придумывает. Ну или еще шлифовка даст вполне себе нормальный блес =) Цветные разводы указывают либо на примеси (скорее всего купорос был взят в садовом магазине, а там он сильно неочищенный). Очистить можно активированным углем. Еще разводы может давать превышение напряжения. В любом случае, разводы происходят от неравномерного осаждения меди на катод, из-за чего конкретно - надо разбираться.

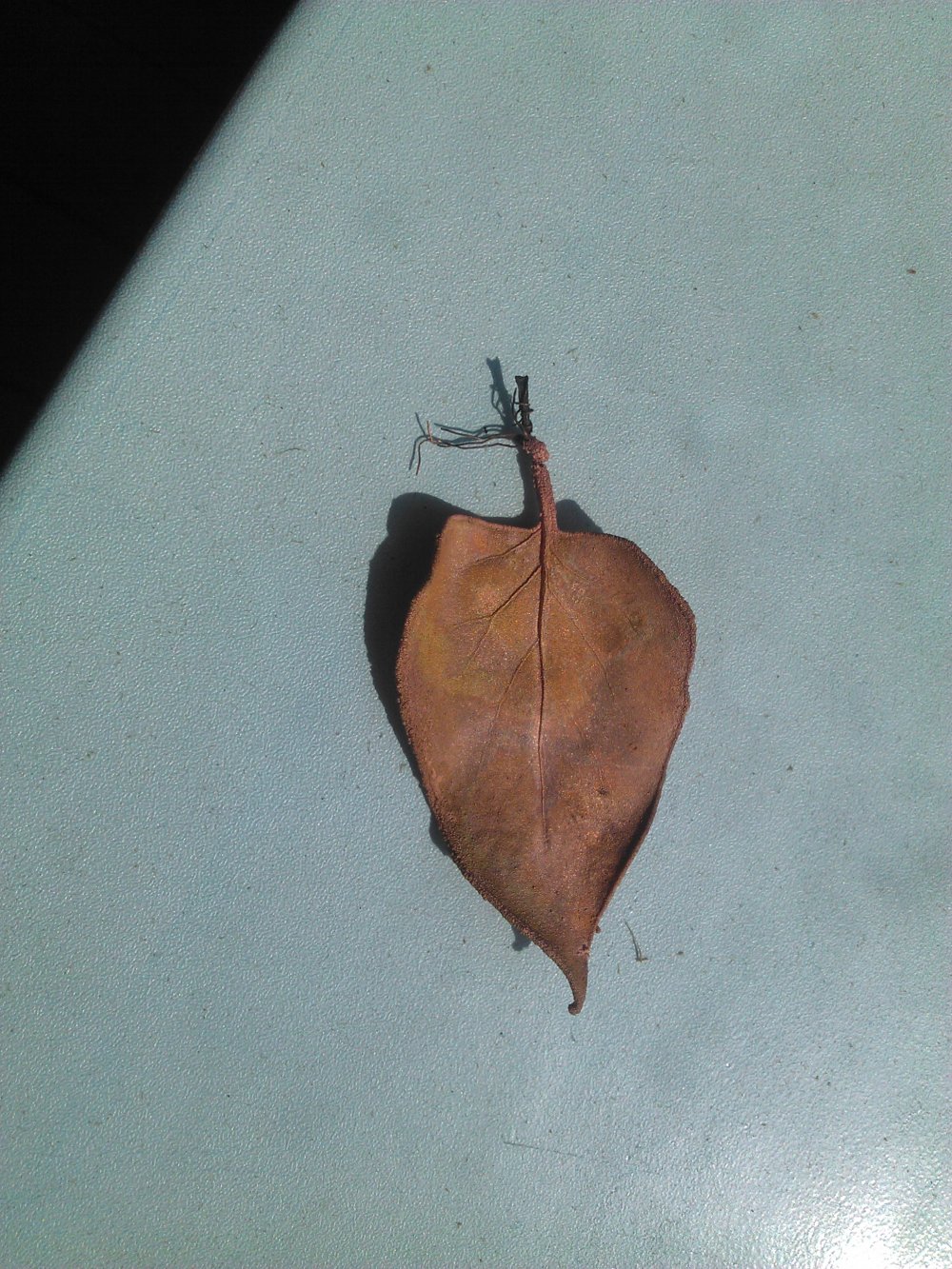

http://cs311820.vk.me/v311820328/2191/l-w8bNxLt68.jpg Нет рейтинга 10 и не могу прикрепить( Мой первый образец)Получилось не в самом лучшем виде, скорее всего из-за электролита Автору спасибо за руководство)
Ну комменты же читайте, там написано все =) Хромирование - не домашняя технология: нужна большая сила тока и подогрев электролита, так что нет, не добрался еще до хромирования
просто для справки: при электролизе на катоде восстанавливается катион электролита. в вашем случае - катион Cu(2+)(из купороса), а не медь с анода. (лично меня удивило - анионы с анода - медь с зарядом (-)). а вообще соглашусь - очень интересное хобби.
В электролит попадают ионы меди с анода, потом из электролита ионы меди осаждаются на катод. При достаточно длительном процессе на катод начнут осаждаться только те ионы, которые изначально были на аноде, т.е. я для простоты просто пропустил один этап =)
Вы используете серную кислоту для электролита и, как я понял, все это происходит дома, серная кислота испаряется и вредит здоровью и окружающим предметам (людям работающим в гальванических цехах дают льготы за вредность). Как-нибудь гальваника отразилась на вашем здоровье и квартире?
блок питания помощнеетолько нужен, а так - да. Скульптуры в Исаакиевском соборе в Питере сделаны таким методом, так что нет предела фантазии и возможностям =)
Добрый вечер! Очень понравился пост - спасибо большое! Скажите пожалуйста - сколько граммов медного купороса обычно бросаете в воду и надо ли его изначально размешивать? Судя по вашей таре - 100-150 граммов. И интересно, будет ли перо потом твердым? Крепко ли держится медь - можно ли потом её отковырять ногтем или протрется ли если долго тереть в руках?
200 грамм на литр. Здесь я просто для примера в стакан насыпал кристалликов, выращенных из грязного купороса. Перо твердое и довольно тяжелое, грамм 20-30. медь сковырнуть теоретически можно, но довольно сложно
Ещё пара вопросов. Блок питания изначально для чего был предназначен? Можно его название-марку? И в предыдущем посте Вы показывали светло- жёлтую ракушку, такое покрытие как делается? Спасибо.
БП обычный лабораторный. Mastech 1503. блестящее покрытие обеспечивается блескообразующими добавками. Тут простора для экспериментов более чем дох..фигища, каждая компания свой секретный состав использует. По классическому рецепту 10 г спирта на литр. Ну и в принципе, свежее покрытие яркое, и если не покрыть лаком, оно темнеет со временем
а где обман? ты берешь монету официальную.и наносишь позолоту.и даришь ее соседке Маше со словами-вот тебе на юбилей нашего совместного проживания на одной лестничной клетке.она рада и подружки завидуют.
Ну давай считать. Если диаметр трубки рамы 3 см. 10 см трубки будет иметь площадь около дециметра. Это два ампера. умозрительно в раме не менее 5-7 метров трубок. 50-70 дециметров площади, 100-150 ампер. Стало быть мощности у нас нужны уже производственные. Стоимость для габаритных изделий около 100 рублей за дециметр. Причем это меднение для подслоя, а стало быть тоненький стирающийся слой. толстый слой будет стоить соответственно дороже. Итого мы имеем около 5-7 тысяч только за тонкий слой меднения при сравнительно тонких трубках рамы и, как мне кажется, заниженной площади поверхности. Плюс еще не забываем, что велосипед не особо габаритное изделие, и что его после всего надо будет еще робрабатывать. Примерный расклад цен понятен? =)
Ясенпонятен...! Спасибо. Лучше раму запасную купить. Или подожду пока куры деньги клевать перестанут... Хотя сбор байка мне обошёлся тысяч в 80, не считая замененных деталей, и на стилизацию байка ещё десятку вгрохать можно..
всё хорошо и круто ... но фразы на подобии "и повышаем напряжение до номинального в 2 ампера" меня просто убивают( мне становится плохо в районе солнечного сплетения, что-то сжимается и тянет(( но за пост +, вроде все и знают про гальванику, но вот дома никто этим не занимается, потому что не умеют и не знают, у тебя всё предельно ясно объяснено.
После покрытия медью, естественно жестким. На такое перо ложится примерно 20-30 грамм меди, со всеми вытекающими =) Хотя медь металл мягкий, да и слой не такой уж толстый, так что сломать его таки можно.
возможно. Но, к сожалению, это не в домашних условиях: там довольно серьезная сила тока нужна, около 30 ампер на дециметр, и подогреваемый электролит. Но принцип тот же в общем-то =)
У автозарядного сила меняется в широком диапазоне, от 0А до 10А. А вот вольтаж постоянный, около 12В. А я вот в интернетах прочитал про гальванику, рекомендуют ~2В, но зависит от расстояния между анодом-катодом и средой.
Чего многовато будет? В статье не указан вольтаж (или я пропустил?)... И фраза "выдаем маленькое напряжение. 0.1 ампер будет достаточно" это же опечатка?
Боюсь многовато будет. лучше зарядник от мобильного раздербанить. Хотя, если катод будет охренительного размера, то может как раз зарядник от аккума и понадобится =)
А все почему? Да потому что нах@й техбез =) Ладно, у меня у самого поначалу и стол поразъеден был, и все пальцы посохли от кислоты. А тех, кто впервые занимается таким делом, надо предупреждать все же
