Как я плеер Чип Тюнов паял...
Привет радиолюбители и самодельщики! Не претендую на эксклюзивность, но решил поделиться. Попался мне, как-то, на всем известной китайской интернет барахолке забавная вещица в виде отладочной платы с микроконтроллером STM8S, за копейки, буквально. А что, интересно, подумал я, и на всякий случай заказал пару штук, даже не особо вдумываясь зачем оно мне
Получил и положил на полку. И лежало оно там 33 года и 3 месяца пока я не натолкнулся на ГикТаймсе на старенькую статью про железный чиптюн на знаменитом звуковом процессоре AY-3-8910 от фирмы General Instrument. Прочитал и загорелся сделать то же самое, но не то же самое, а чтобы музыку играло, как плеер, а не как приставка к PC. Сказано, сделано, а чо делать-то, за паяльник лет 15, со времён техникума, по серьёзному не брался. Но глаза бояться, а руки делают, купил макетку, радиодетали, и начал ваять

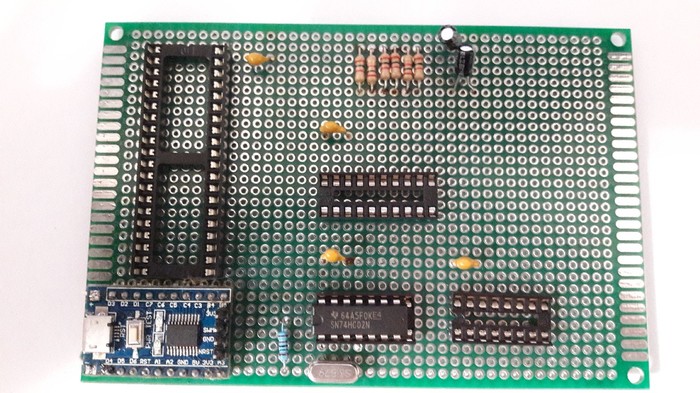

Быстро сказывается, а ещё быстрее делается, и получилось как-то вот так -

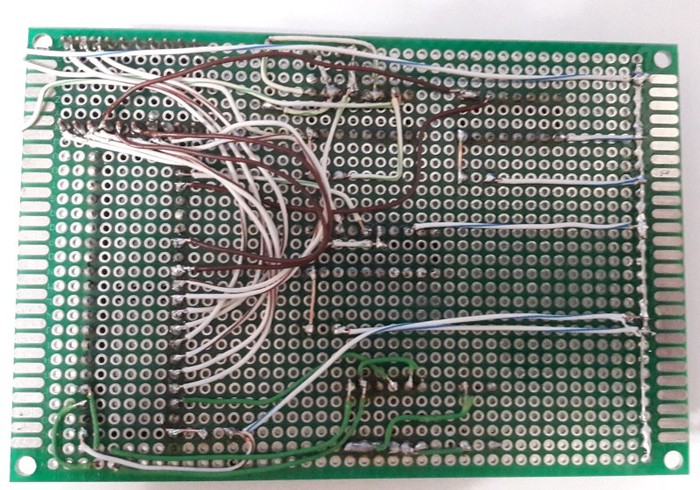

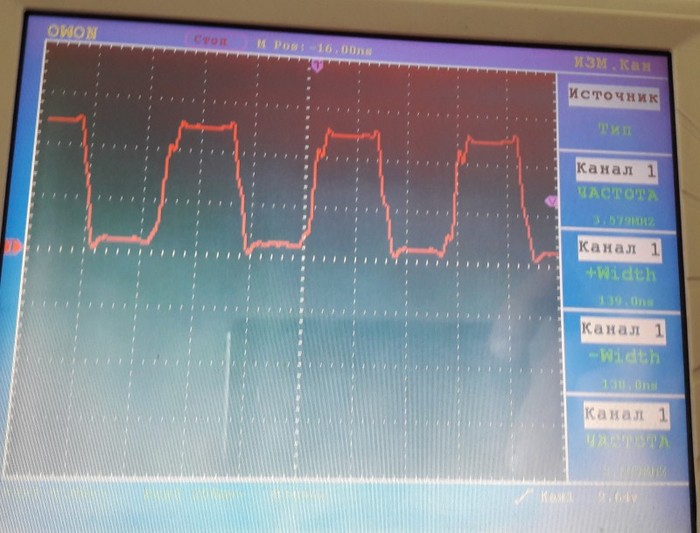

Да, знаю, выглядит криво и нужно было взять МГТФ, вместо проводов из витухи, но задним умом, как говориться... Собственно, паяльные работы закончились (это я так думал, наивный :) и началась наладка. Нашел осциллограф, ткнулся на выход тактового генератора, - вроде ОК (ага, я знаю, наивный!!!)
Ну вроде не плохо, ткнулся на выход делителя частоты, а там... ерунда, вместо 1.78МГц (фото ерунды, к сожалению, не сохранилось). Долго выяснял в чём дело, выяснил, что тактовый генератор вообще ничего не генерирует, а то что я видел на осциллографе, это запускалось из-за внутренней емкости щупа, при касании вывода. А по факту это и руки кривые и схема генератора не правильная. Схему я поменял и попытался перепаять всю эту лапшу из витой пары, что естественно у меня не получилось :). Вообщем подумал я, подумал и пошёл искать бесплатные программы для разводки печатных плат и остановился на KiCad'е. И через некоторое время таки сделал и разводку и печатную плату, получилось что-то вроде этого, -

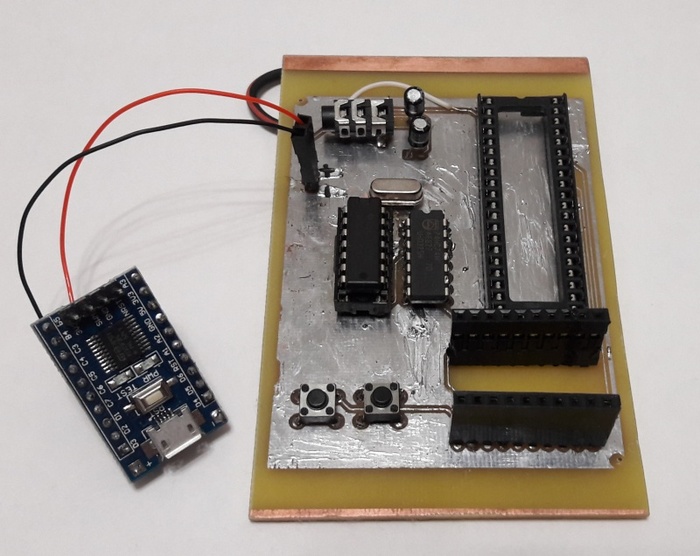

Протравил, облудил, добавил детали и получилось вот так (проводок сверху, вместо отслоившейся дорожки, снизу - земля для крокодильчика на щупе осциллографи), -

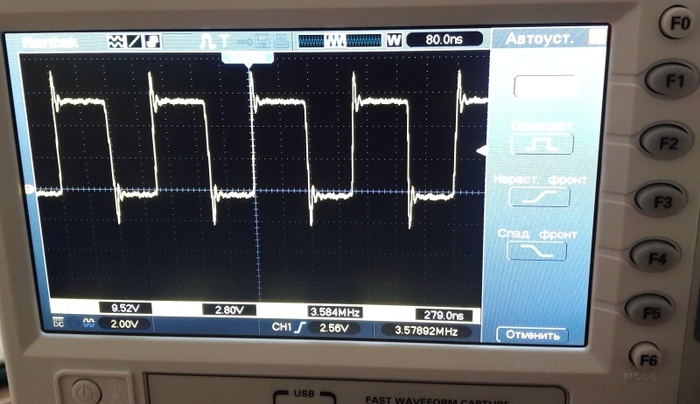

И опять началась наладка (пока суть да дело, купил себе домой, в подарок, осциллограф, - которая, впрочем, много времени не заняла, ткнул на выход генератора, - ОК

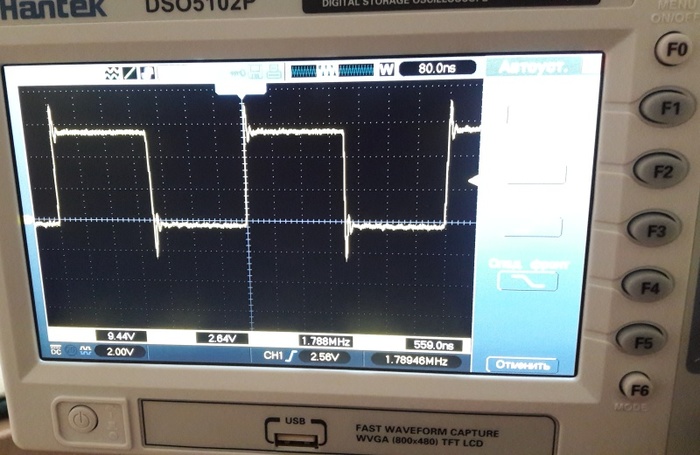

Ткнул на выход делителя, - ОК, ровно пополам
Ну и, собственно, после этого началась долгая история по освоению программирования для STM8S, т.к. для однокристалок, опять же, я последний раз писал программки на лабах в универе, лет 17 назад. Но не смотря ни на что, с одним из форматов трекерной музыки я справился. К сожалению, полноценного плеера не получилось, у малютки STM8 всего 8кб флеша и 1кб оперативки, ни на большое количество треков, ни на подключение дисплейчика и карты памяти просто нет ресурсов. Но я думаю, сделать новую версию на более продвинутом МК, 32кб флеша и 2кб оперативки, думаю, вполне хватит :) Спасибо всем, кто дочитал до этих строк, за терпение. Кто хочет может послушать что получилось, -
На этом хочу завершить своё повествование. Всем удачного нового года, интересных проектов, зарплаты побольше, а головняков поменьше!
