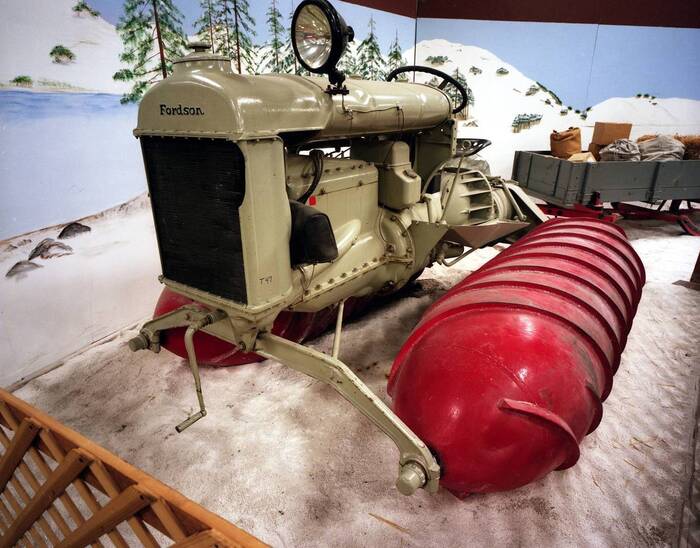

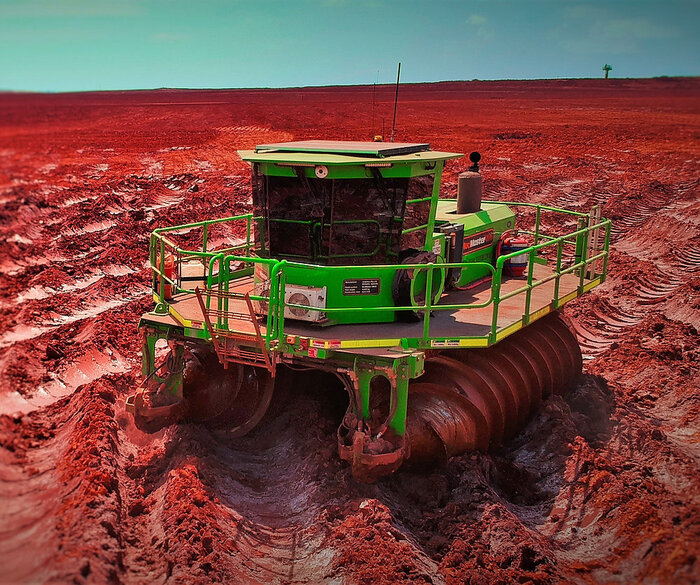

Многие думают, что шнекоходы изобрели в СССР.
Вообще смотря такие видео из СССР, многие технологии приписывают СССР. Например, я встречал про подводные крылья и микроволновку.
И главное для каких целей?
Тема шнекохода, как мне кажется, достойна отдельного поста.
ЗИЛ-4904 виделся создателям как вершина модельного ряда, машины которого должны использоваться поисково-спасательными службами, геологами, нефтяниками, исследователям Крайнего Севера — всеми, кто имеет дело с тотальным бездорожьем.
Шнеки изготовлены алюминиевого сплава Амг-61, который обеспечил легкость и прочность конструкции. Обычно шнеки внутри полые либо заполнены полимером, поэтому такие вездеходы "по умолчанию" являются амфибиями. Не был исключением и громадный ЗИЛ-4904, у которого длина каждого шнека равнялась шести метрам, а диаметр — полутора метрам. Во вращение эти "мясорубки" приводились парой V-образных 180-сильных бензиновых моторов ЗИЛ-375, которыми комплектовались внедорожные грузовики "Урал". Двигатели были оснащены предпусковыми подогревателями.
Чтобы передать крутящий момент на винты-шнеки, была придумана трансмиссия, состоящая из раздаточной коробки и главной передачи, редуктор которой распределял момент на две бортовые передачи, вращавшие каждая свой шнек. А поворот осуществляла система рычагов, сухих многодисковых фрикционов и тормоза главной передачи. Водитель мог заставить машину двигаться в любом направлении — вперед, назад, вбок, поворачивать по дуге или разворачиваться на месте. Принцип поворота тот же, что и у гусеничного транспорта, за счет подтормаживания одного из бортов, но маневренность и проходимость "шнека" получается на порядок выше.
Кабина ЗИЛ-4904 изготовлена из стеклопластика, а водонепроницаемый корпус, в который упрятаны агрегаты, стальной, с аварийной системой откачки воды. Громадина имела снаряженную массу свыше 7 тонн и могла перевезти 2,5 тонны груза.
Максимальная скорость шнекохода невысока — конкретно у ЗИЛ-4904 она составляет 16 км/ч по снегу, 10,5 км/ч по воде и 7,3 км/ч по болоту. Но на практике с этими скоростями машина может двигаться по любой поверхности, не теряя маневренности, мгновенно разворачиваясь на месте, пересекая целину, болота, топи, бурелом, полыньи

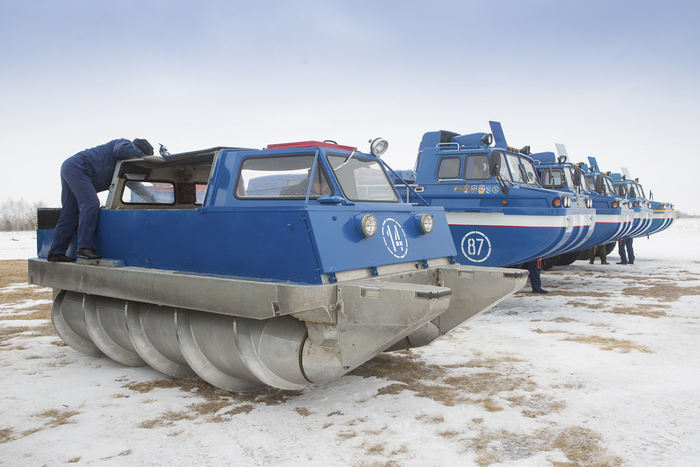

На самом деле ЗИЛ-4904 во многом был лишь "пробой пера" для специалистов бюро, которым руководил В. А. Грачёв. Большинство наработок по ЗИЛ-4904 — материал шнеков, принципиальная схема трансмиссии, компоновка органов управления — впоследствии пригодились в разработке более легкого шнекохода ЗИЛ-2906 и его "эволюции" ЗИЛ-29061 с двумя 70-сильными двигателями ВАЗ.

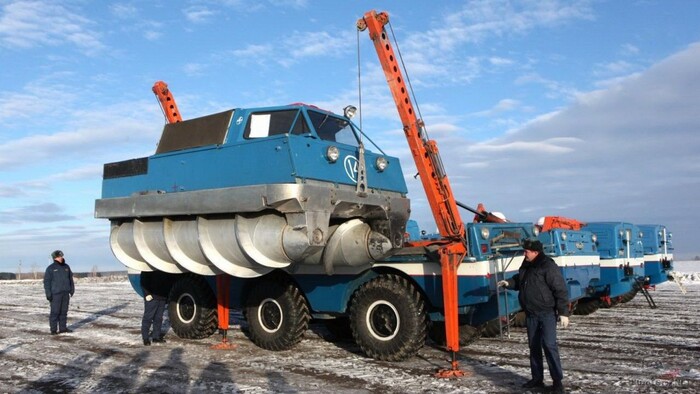

Более того, на этом "потомке" инженеры ЗИЛ набрали такой ход, что в 1980-х включили ЗИЛ-29061 в уникальный поисково-спасательный комплекс, в который, помимо "шнека", входила пара автономных шестиколесных вездеходов, перевозивших шнекоход и людей. "Комплекс-490" предназначался для... розыска и транспортировки космонавтов из места посадки!
Эта уникальная разработке носила романтичное название "Синяя Птица".
Шнекороторный снегоболотоход. Согласитесь, звучит настолько круто, что было просто необходимо попробовать это сделать. Ну, я и сделал :) Естественно, с кучей косяков из-за недостатка опыта в конструкторских делах, но все-равно получилось довольно забавно. Но обо всем по порядку.
Вообще, изначально, я был в поисках платформ для всяких зимних робототехнический проектов. Ну и вспомнил про шнековое шасси, которое давно видел одном из старых журналов. Уже не помню, в каком именно, возможно, в "Моделист-конструктор", но это не точно.
С девизом "сначала делай, потом думай" было решено приступить к сборке.
Сперва я хотел собрать, любимую мной, фанерную тележку с лапшой, просто "чтоб потестить" шнеки. Ну примерно такую же, как когда я тестировал самодельные гусеницы:
Потом же я наткнулся на фотографию шнекохода ЗИЛ-4904 и подумал, вот оно, надо брать делать. И, в итоге, по приколу, решил стилизовать тестовую тележку под модель советской техники. Тем более, сделать кабину и чуток всяких держателей и крышек не составило особых проблем. Но, в остальном, тестовая тележка остается тестовой тележкой :)
прим.: Фотографию ЗИЛ-4904 не приложу, мало ли там авторские права, все дела, но гуглится она очень просто.
Близость Новогодних праздников и руки из одного места дают о себе знать. На деле, подход экстремального прототипирования дал сбой и полезли косяки. Мои, естественно :) Хотя платформа и тестовая, и косяки просто неизбежны, но, в этот раз, их как-то слишком много:
1) Вес платформы оказался намного больше, чем ожидалось, поэтому платформа в свежем снегу часто тонет и буксует. Это, в принципе, еще легко решается: путем увеличения диаметра шнеков.
2) Выбранные моторы просто катастрофически слабые. В процессе сборки, я как бы догадывался об этом, но отгонял эту мысль подальше. Т.к. других моторов у меня пока что нет, а переделывать платформу под размеры поменьше не хотелось.
3) Отказ работы li-ion аккумуляторов на морозе. Винить я их не могу, сам в такую температуру на улицу выходить не хочу -_-. Бороться с этим, вообще, пока что без понятия как. Только сейчас понял, что до этого не делал ни одного зимнего проекта. Тут даже вопрос не только по аккумуляторам, но и в целом, с температурой, т.к. моторы тоже клинило на морозе. Буду рад советам, если кто в этом шарит.
4) Ну и по мелочи: смещенный центр масс, отсутствие некоторых электронных компонентов и т.д.
В остальном, ну кроме, разве что небольшой скорости, шнекоход выглядит довольно эффектно.
И, если учесть все косяки и грабли, то платформу вполне себе можно использовать для зимних проектов.
Тем более, например, то же гусеничное шасси, как аналог для зимних проектов, сделать намного сложнее. Так чтоб оно еще и не разваливалось на ходу. Шнекороторное, на мой взгляд, понадежнее. Правда, это с учетом наличия 3d принтера и если речь о небольших тележках, для которых шнек напечатать можно. ИМХО, конечно.
Так что шасси - топ. Исполнение - шляпа. Полученный опыт - бесценен. Вам - добра.
До встречи, я надеюсь :)
