Чем можно поживиться разобрав старую ЛАМПУ Экономку + Схемы различных Ламп
Не спешите выбрасывать старую ЛАМПУ Экономку
Из этой статьи вы можете узнать что цены находится если разобрать энергосберегающую лампу. Которая вышла из строя или вы по каким-то другим причинам уже не используете. Не выкидывать же сразу.
Сейчас все уже перешли на новые светодиодные лампы. Но закромах можно ещё отыскать старые лампы экономки, которыми мы пользовались всего лишь несколько лет назад. А в некоторых они и до сих пор служат. И если лампа вышла из строя, то может в ней что-то можно взять полезное для себя.

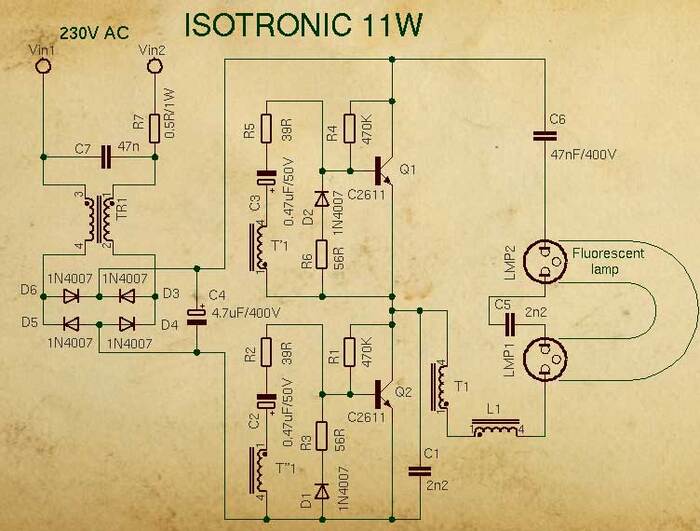

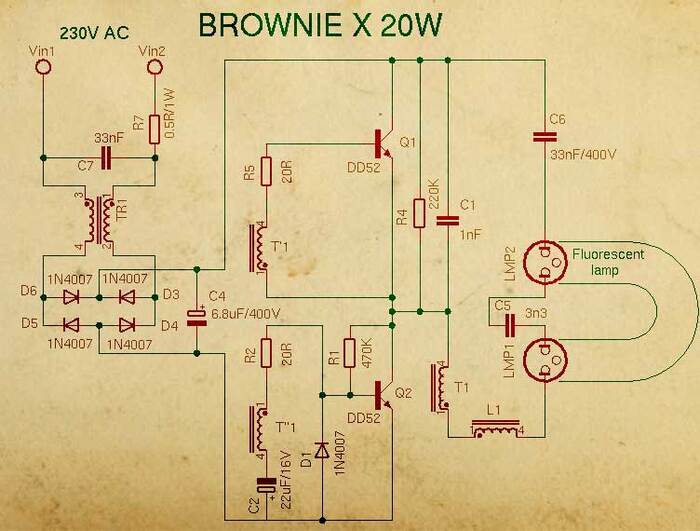

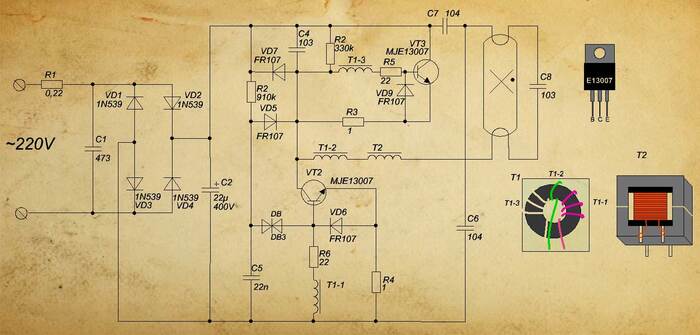

Моя коллекция схем старых ЛАМП Экономок
Если посмотреть повнимательнее на схему, то не считая резисторов, больше всего мы можем здесь встретить диоды. Часто они на 1А и 1000В это выпрямитивные диоды 1N4007. Они применяются и в диодных мостах. Да и так просто тоже пригодятся.
После диодов стоит обратить внимание на конденсаторы. Практически все невысоковольтные что по-своему неплохо. Как минимум в схеме всегда есть один электролитический конденсатор на 400В. Но присутствует ещё и другие конденсаторы их как правило от трёх и больше и они тоже все высоковольтные.
Одни из самых ценных деталей которые присутствуют в знергосберегающих лампах — это мощные высоковольтные транзисторы. На которых можно собирать для себя различные полезные схемы.
Транзисторы биполярные. В схеме два штуки. И чем мощнее лампы вы разбираете, тем более мощные транзисторы там присутствуют. На таких транзисторах получаются очень неплохие преобразователи и импульсные блоки питания
Также на каждой схеме присутствует минимум два дросселя. И особенно стоит обратить внимание на один из них. Которые намотан на стандартном Ш-образном ферритовом сердечнике. Как его просто разобрать, а также перемотать можно посмотреть следующие статье.
А также видео:
Так же в схемах присутствует динистор. А ещё иногда встречаются термисторы.
Что оказалось внутри старых энергосберегающих Ламп

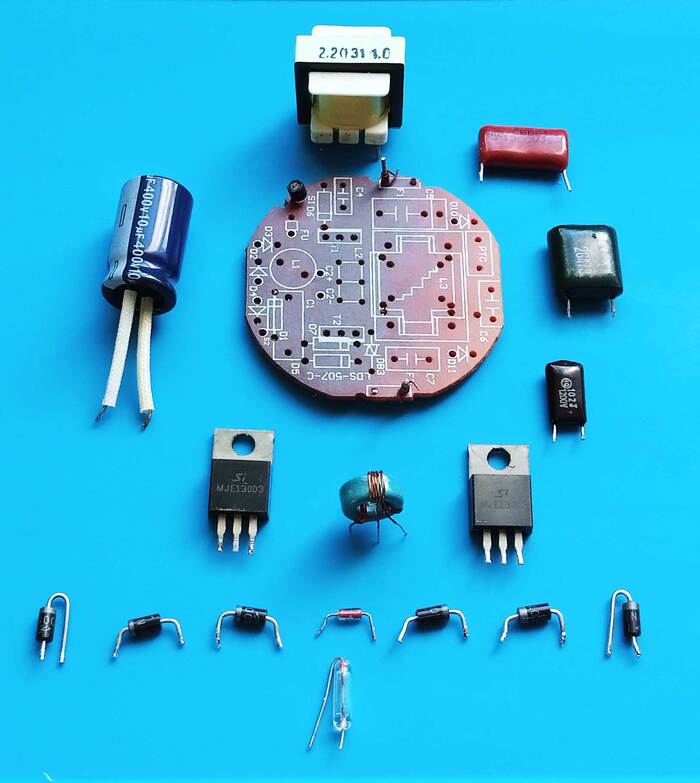

И вот теперь я хочу показать свою лову радиодеталей из одной лампы. Конечно же не считая резисторы. Вроде бы как неплохо. Но встречаются лампы из с более широким ассортиментом деталей
Измерение параметров электронных компонентов
Всем привет!
Сегодня покажу вам как можно измерить параметры практически любых электронных компонентов таких как транзисторы, конденсаторы, дроссели, резисторы, и т. д.
Для измерения нам понадобится:
прибор: транзистор тестер типа LCR-T7
набор различных электронных компонентов, у меня это будет:
-- биполярный транзистор n-канал
-- биполярный транзистор p-канал
-- полевой транзистор типа MOSFET n-канал
-- катушки
-- конденсаторы
-- резисторы
-- пара диодов
Для измерений нужно сделать следующие 2 вещи:
Возьмите компонент и вставьте его выводы в клеммы LCR-T7, помеченные разными номерами.
Нажмите кнопку "Start", ждите результатов измерений!
Примеры:
(для просмотра всех примеров, листайте влево/вправо)
- транзисторы (2n2907A, IRL1004, KT816B, n2222B)
2n2907A, IRL1004, KT816B, 2n2222B
- конденсаторы (5 pF, 47 nF, 68 pF, 4700 mF, 1 mF, 100 mF)
5 pF, 47 nF, 68 pF, 4700 mF, 1 mF, 100 mF

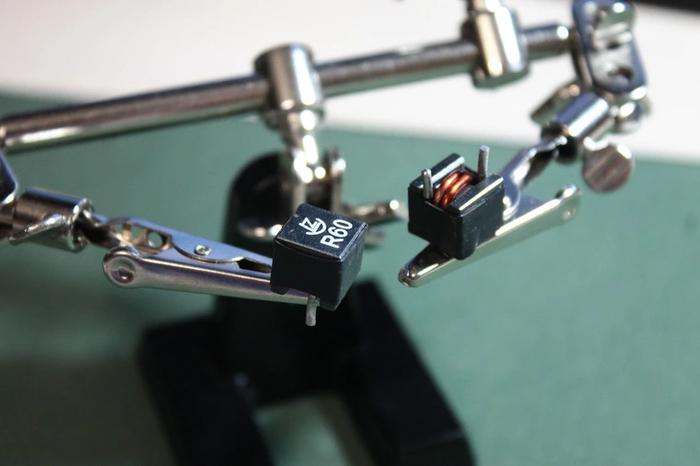

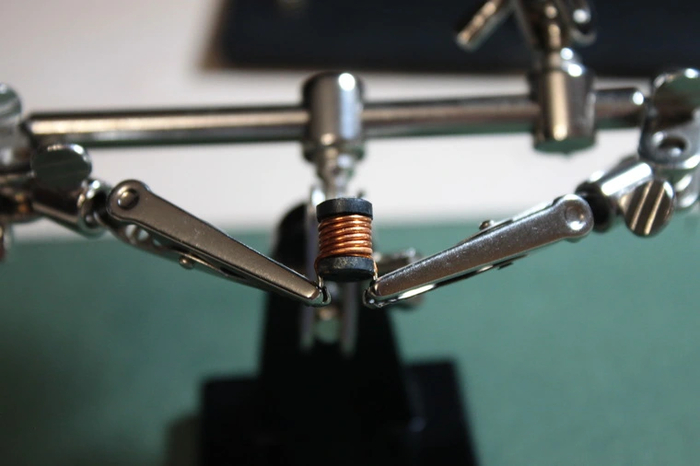

- катушки (катушка проводом потолще, катушка проводом потоньше, катушка припоя)
катушка проводом потолще, катушка проводом потоньше, катушка припоя
- резисторы (2k, 300 Om, 1 Om, 5 Om, 100 Om)
2k, 300 Om, 1 Om, 5 Om, 100 Om
- диоды (1n48, 1n4007)
1n48, 1n4007
В Питере шаверма и мосты, в Казани эчпочмаки и казан. А что в других городах?
Мы постарались сделать каждый город, с которого начинается еженедельный заед в нашей новой игре, по-настоящему уникальным. Оценить можно на странице совместной игры Torero и Пикабу.
Реклама АО «Кордиант», ИНН 7601001509
Гудят дроссели в ПК

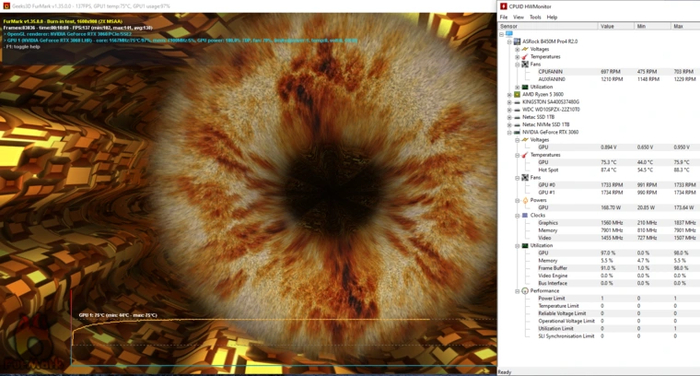

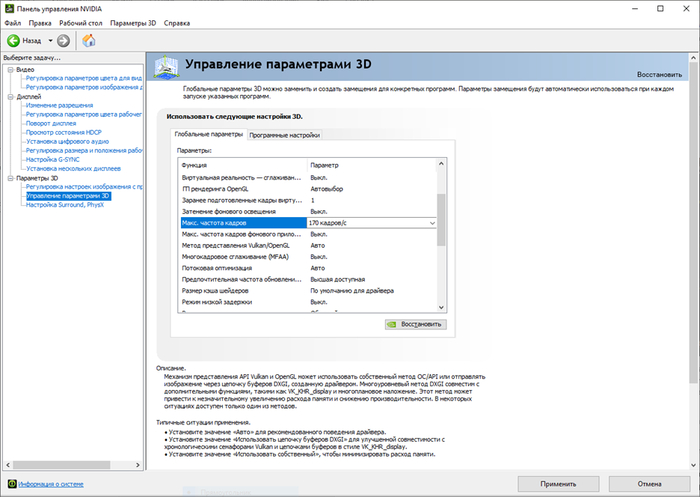

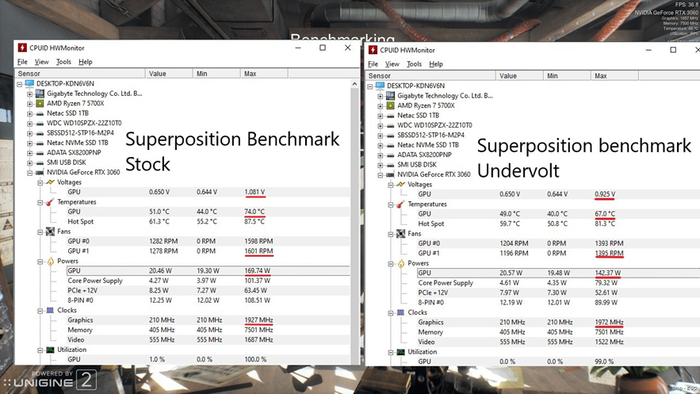

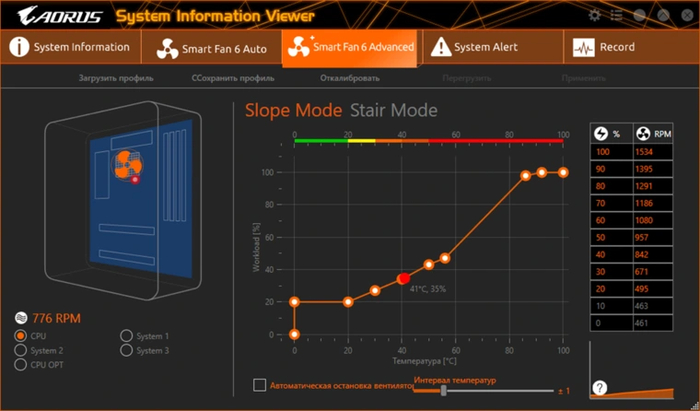

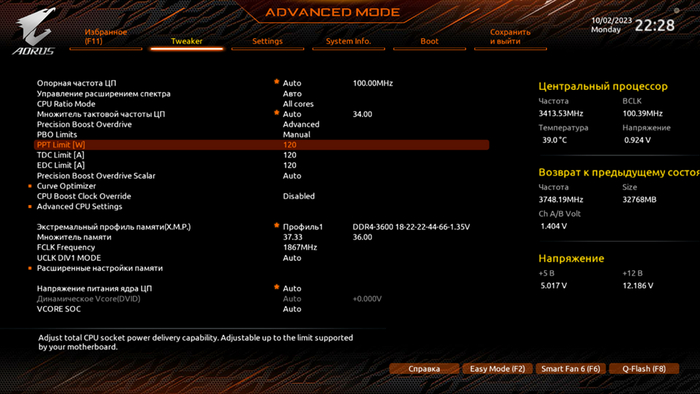

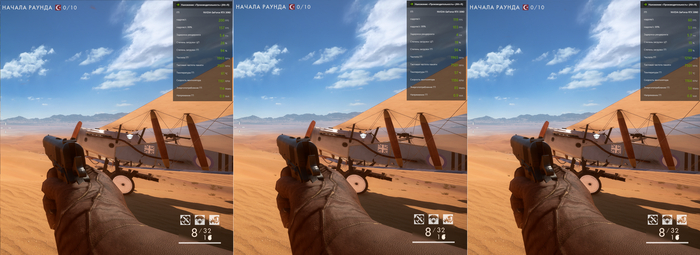

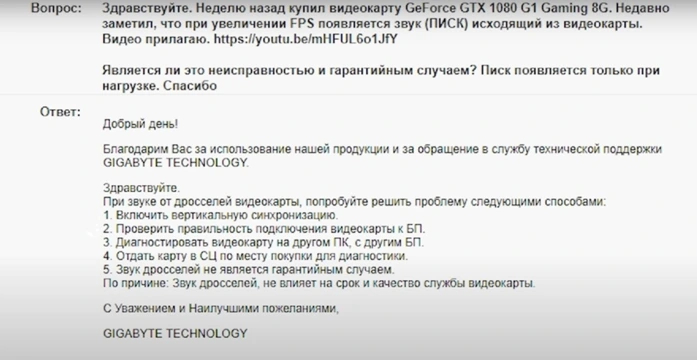

Привет, ищу ответа почему мог появится шум дросселей, вероятно, видеокарты. В январе собрал новый компьютер, установил вин10. Ни разу не слышал постороннего шума из корпуса пк. Вчера зачем то придумал поменять винду 10 на 11. Переустановил, скачал стим, запустил игру и начал слышать шум. Нагуглил, что это дроссели. Но какие именно - точно сказать не могу. Определил, что шум появляется, когда компьютер выдает в какой либо игре более ~200 фпс (при 240 и выше - максимальный шум, при 140 - шума нет). Тоесть буквально в настройках игры можно двигать ползунок максимальной частоты кадров вправо\влево и шум будет увеличиваться\уменьшаться. Также шум присутствует при запуске теста Фурмарк, отсюда решил, что гудит именно видеокарта (тест же нагружает только ее?). В общем то главный вопрос в том, почему этого шума не было на винде 10 и он появился только сейчас? Почему не гудело изначально? И другой вопрос - можно ли с этим что-то сделать, или выходы только - лок фпс либ понижение напряжения на видеокарту?
Проблемы после ремонта вихревых заслонок
Доброго времени суток. Авто Форд Мондео 2008 года, 2.0 МКПП. Созрел до ремонта вихревых заслонок. Сам ремонт в целом прошёл нормально, после того как собрал всё назад, покатавшись некоторое время заметил: ненормальные обороты холостого хода и расход на холостых, резко возросший средний расход, нестабильную работу и дрожь на холостых, авто стало хуже разгоняться и т.д. и т.п. Поспрошал у друзей/знакомых, посмотрели через адаптер показания со всяких датчиков и прочее, решили что подсос воздуха. Стал всеми возможными методами его искать, в итоге даже добыл вейп и сделал из него и компрессора подобие дымогенератора. Переуплотнил датчик МАР, клапан ЕГР, и шток самих заслонок, с минимальными признаками подсоса. Не помогло. Заново снял впуск, переуплотнил клапан КВКГ, проверил все прокладки и места прилегания, косяков не выявил, помыл всё еще раз и собрал взад, не помогло. При ремонте менялись все прокладки, маслоотделителя, коллектора, егр, клапан вентиляции, его патрубок, в общем всё что можно и нужно новое. Изначально не менял только прокладку дросселя, вчера заменил и её. Подсоса через патрубок/клапан адсорбера тоже не выявлено. Ни откуда не дымит.
Что имеем на данный момент: на холостом минимальные обороты 900 и всё как и было по сути когда заметил. Ошибок никаких нет, чек не горит и т.д. и т.п.
НО: грустя в воскресенье над двигателем, заметил что когда двигатель догрелся до 100 градусов, после 2 срабатывания вентилятора, обороты встали на место и всё стало нормально. Жаль ненадолго) если нажать на педаль или тем более тронуться, всё возвращается.
Такое ощущение, как будто дроссель не может адаптироваться. Вопрос почему и/или из-за чего?
И да, живу в деревне, сервисов нет. Всю неделю обзванивал сервисы в городе никто не хочет брать форд (пруль у нас в почете), а те кто вроде как берет, просто не берут машины в данный момент, потому что сильно загружены. Записался в один сервис, но только через неделю поеду туда.
Это как сейчас "обычно"
Это после срабатывания вентилятора 2 раз, как и должно быть. Заслонка на холостом должна быть в пределах 11,3-12,9 (тут как раз 12, 9), т.е. это не подсос выходит, а именно заслонка не опускает обороты ниже.
Куда копать и што делать дальше не знаю. Форумы и инет шерстил и всё еще в процессе, все возникающие версии проверяю.

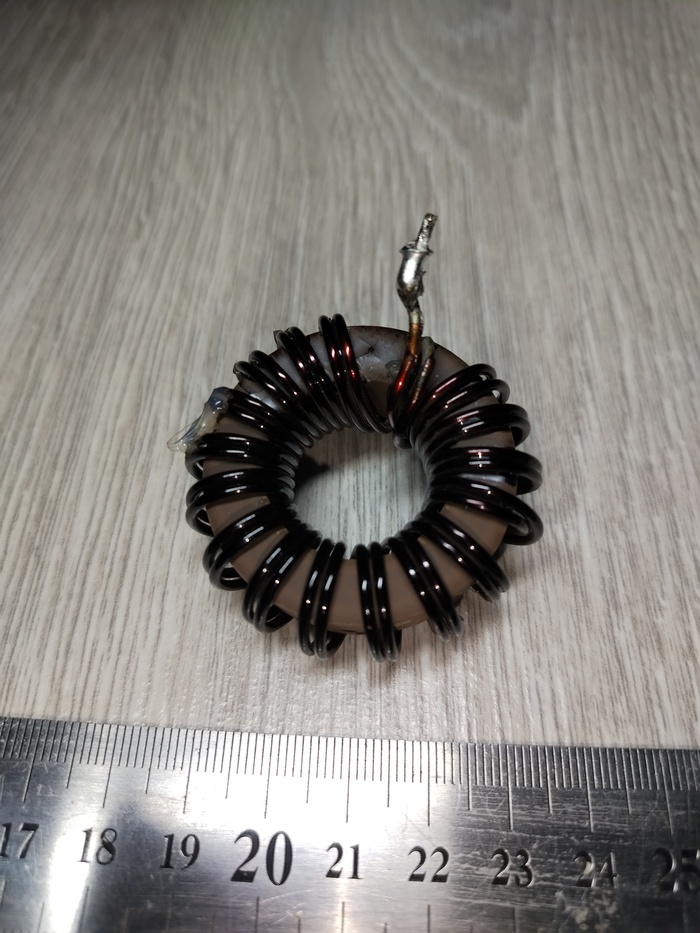

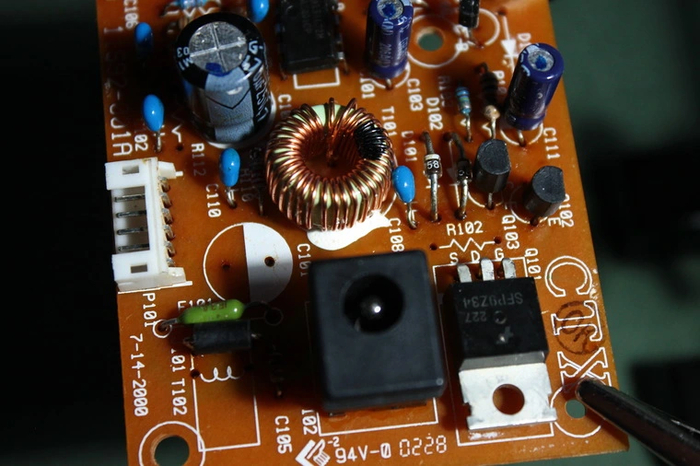

Помогите найти номиналы дросселей
Если что Ноутбук Acer Aspire 7 A715-51G [NH.QHUER.003]
Часть 1. Устройство компьютерных блоков питания, схемы, компоненты
Компьютерный блок питания (БП) это устройство, которое преобразовывает сетевое переменное напряжение в несколько постоянных напряжений, номиналом 12, 5 и 3.3 Вольта, которые и потребляют различные компоненты компьютера.
Есть два типа блоков питания: Трансформаторные (линейные) и Импульсные (инверторные).
Отличаются они способом преобразования электричества, размером и КПД.
Трансформаторный блок состоит из понижающего трансформатора и выпрямителя, преобразующего переменный ток в постоянный. После него устанавливается фильтр (конденсатор), сглаживающий пульсации и ряд элементов обеспечивающие стабилизацию выходных напряжений и ряд защит.
Импульсный блок питания имеет более сложную схемотехнику, но при этом имеет меньшие габариты и большой КПД, поэтому в современных системах используют именно его.
Чтобы понять как в нём происходит преобразование, нужно начать с самого начала, с разъёма через который поступает высокое, переменное напряжение.
Два верхних контакта, это фаза и ноль, средний контакт это заземление.
(Разъемы серии IEC 320 (вилка (папа) – в маркировке обозначается IEC C14; или розетка (мама) – обозначается IEC C13)
Если посмотреть на разъём с обратной стороны, то видно что к среднему контакту припаян проводник с металлическим лепестком на конце, который механически соединён с ближайшим винтом.
Так выполняется подключение корпуса к контуру заземления.
Навесные элементы на разъёме, это первый блок входного помехопадавляющего фильтра. (ПП-фильтр, ЭМП-фильтр).
Фильтр состоит из двух блоков, первый ставят как можно ближе к разъёму, к источнику помех, так фильтр будет эффективней. Обычно он состоит из нескольких конденсаторов, припаянных к контактам разъёма, для защиты от кондуктивных помех.
Второй блок находится рядом на плате и выполняет более сложную фильтрацию. В минимальном варианте представляет собой дроссель и несколько конденсаторов, включенных параллельно входу и нагрузке.
Они так же подавляют кондуктивные помехи, которые возникают в результате работы самого блока питания и приходящие из сети. В этих цепях используются специальные помехопадавляющие конденсаторы, которые разделяются на классы X и Y.
(Конденсаторы (X и Y), во входных фильтрах, выполняют из специальных негорючих материалов, так как они могут греться до очень высоких температур и могут стать причиной пожара)
Большой плёночный конденсатор подавляет дифференциальные помехи, то есть те помехи которые возникают между двумя проводниками цепи.
Синфазные помехи которые протекают через паразитные емкости между силовыми шинами питания и землёй, подавляются небольшими керамическими конденсаторами, они соединяют линии питания в общей точке с землей.
Синфазный дроссель также создаёт сопротивление для этих помех.
Синфазный дроссель состоит из двух одинаковых катушек, изолированных друг от друга и намотанных на одном сердечнике. Помехи на проводниках, подключённых ко входу дросселя, встречают высокое индуктивное сопротивление обеих катушек и подавляются.
В более сложном варианте фильтра, схемы дублируются и добавляются новые, например высокочастотные и низкочастотные фильтры.
(Для корректной работы фильтра необходимо рабочее заземление)
Это важно, так как без входного фильтра, нарушалась бы работа самого блока питания и другой техники, так как импульсный БП является мощным источником импульсных помех.
Фильтр, как и весь блок питания, на входе защищают предохранителем.
Он нужен для защиты цепи от короткого замыкания. Его номинал должен зависеть от потребляемой мощности, но в большинство БП ставят 3 или 5-амперные предохранители.
(400 Вт – 2,5 А, 600 Вт-4, 800 Вт – 5 А)
Рядом с предохранителем ставят термистор. Он защищает элементы цепи от бросков тока.
При включении импульсного блока питания, происходит резкий скачок тока превышающий рабочие параметры во много раз, для борьбы с броском тока, ставится NTC-термистор, его сопротивление при комнатной температуре велико и импульс при включении гасится об него. В процессе дальнейшего воздействия тока терморезистор нагревается и выходит в рабочий режим, в котором у него низкое сопротивление и дальше на работу цепи он не влияет.
После предохранителя ставят варистор, его устанавливают параллельно нагрузке для защиты цепи от высоковольтных импульсов. При нормальном сетевом напряжении варистор не влияет на работу схемы.
При возникновении высоковольтного импульса, варистор резко уменьшает своё сопротивление и ток протекает через него, рассеивая импульс в виде тепла.
При длительном перенапряжении, варистор возросшим через него током выжигает плавкий предохранитель, защищая остальные элементы блока питания от повреждения.
(Варисторы обеспечивают защиту высоковольтной части блока питания от всплесков напряжения, а термисторы — от большого тока при включении)
После этого блока отфильтрованное напряжение поступает на высоковольтный выпрямитель (ВВ).
Выпрямитель делает из переменного напряжения, постоянное. Состоит он обычно из 4 диодов. Диоды пропускают ток только в одном направлении, при подключении их по мостовой схеме, на выходе получается пульсирующий ток одной полярности. Такую схему ещё называют «диодный мост». Иногда 4 диода можно встретить в одном корпусе, как одну микросхему.
С выхода диодного моста, пульсирующее напряжение подается на емкостной фильтр.
Его реализуют на плате как один или два высоковольтных конденсатора, включённых параллельно нагрузке.
Конденсатор запасает энергию на вершинах импульсов пульсаций и отдаёт её в нагрузку при провалах выходного напряжения моста, поэтому после фильтра получается стабильное постоянное напряжение.
Массивный дроссель с конденсатором перед фильтром, это PFC - корректор коэффициента мощности.
Он снижает резкую нагрузку на проводку и предотвращает её нагрев и повреждение. Дроссель препятствует заряду конденсатора на пике входной синусоиде и позволяет при спаде. Если этим процессом управляет отдельная схема на плате или контроллер, то это увеличивает эффективность блока питания и такая коррекция называется активной. В некоторых схемах для более высокой эффективности используют, несколько дросселей.
(APFC или Active PFC, Active Power Factor Correction converter)
После фильтра получившееся выпрямленное напряжение поступает на высокочастотный преобразователь.
Он делает из выпрямленного постоянного напряжения высокочастотные импульсы прямоугольной формы. Делается это обычно двумя мощными транзисторами, которые по очереди открываются и закрываются, их частоту и скважность, задаёт ШИМ-контроллер, путем подачи сигналов на их затворы.
Чем дольше транзистор будет открыт, тем больше он передаст энергии, на первичную обмотку главного трансформатора.
Принцип работы импульсного трансформатора такой же как и у обычного, но работает он на гораздо более высоких частотах, из за чего увеличивается кпд и меньше энергии уходит в тепло, что позволяет заметно уменьшить массу и размер трансформатора, а значит и блока питания в целом.
Так как пикабу не разрешил вставлять больше картинок, продолжение по ссылке Часть 2
Как проверить/починить ПРА ДРЛ-1000 W?
Как проверить/починить ПРА 1-ДБИ-1000 ДРЛ?

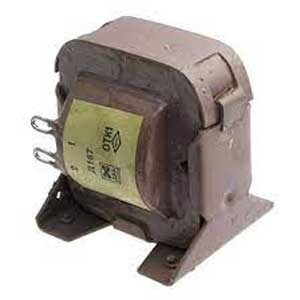

Сделал себе подарок на ДР - дроссель для лампы ДРЛ-1000 W.
