Начну с терминологии и типов намотки.
Намотка, койл, спираль - собственно, сам нагревательный элемент.
Бывают:
Спейс, spaced coil - способ намотки, при котором витки не соприкасаются друг с другом. Не требует прожига.
Микрокойл, microcoil — способ намотки, при котором витки плотно соприкасаются друг с другом. Требует прожига и не может быть использована на никеле/титане/других материалах с высоким TCR.
(TCR - коэффициент роста сопротивления с ростом температуры, материалы с высоким TCR используются в устройствах с термоконтролем.)
Но чаще "микрокойлом" называют спираль из голой проволоки.
Параллель, parallel — способ намотки, при котором 2 и более жилы мотаются параллельно для снижения сопротивления и увеличения площади испарения.
Вертикальная спираль, vertical coil — способ установки спирали вертикально, с ватой вокруг спирали, используя внутреннее пространство, как воздуховод. Наиболее распространены в необслуживаемых испарителях.
Клэптон, clapton - тип провода, в котором проволока меньшего сечения намотана на проволоку большего сечения, наподобие струны.
Твист, косичка, twisted — тип провода, в котором 2 и более проволоки скручены вместе перед намоткой.
Фьюз, fused clapton — то же, что и клэптон, но в качестве центральной жилы используются 2 параллельные одинаковые проволоки.
Стэйпл, staple coil — тип провода, в котором плоские провода (лапша) складываются в стопку и связываются, как фьюз.

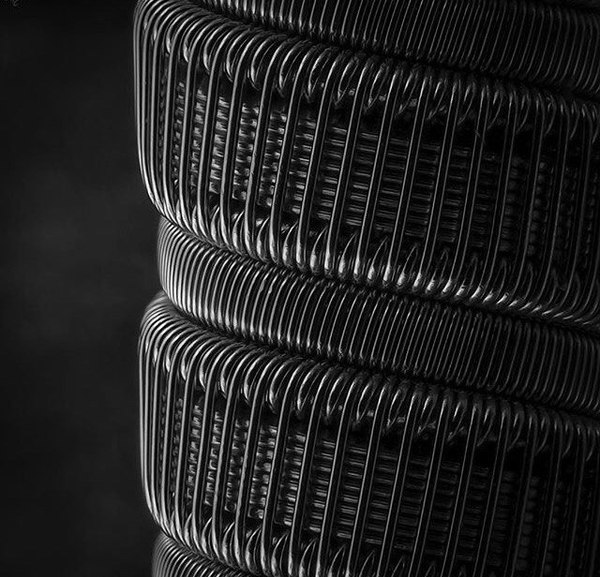

Стаггерд, staggered fused clapton — мой личный фаворит среди спиралей. 2 и более одинаковых проволоки обмотаны клэптоном с промежутками, которые потом связаны фьюзом вместе в эти промежутки.

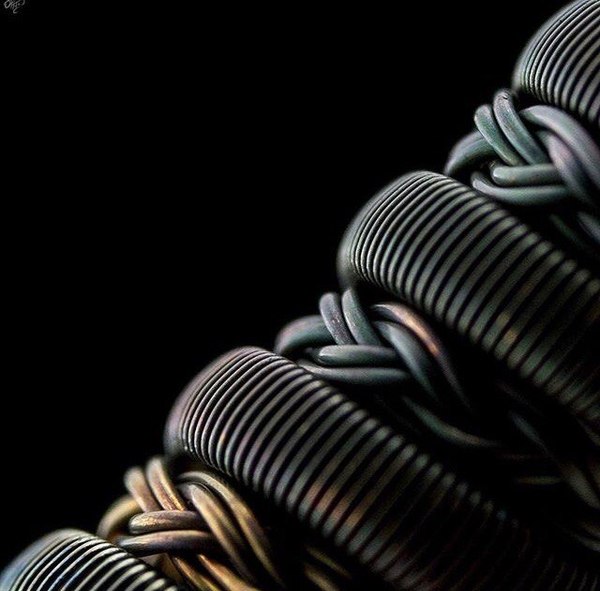

И различные вариации этих типов, вроде twisted staggered clapton:
Используется:
Оправа - то, на что мотаем перед установкой. Определяет внутренний диаметр спирали. Чаще всего используются 2,5мм и 3мм.
Кантал, фехраль - сплав, используемый в намотке, обладает самым высоким сопротивлением среди используемых в парении. Слабо пружинит, окисляется, долго нагревается и остывает. TCR крайне низкий.
Нихром, Ni80 - сплав, используемый в намотке, обладает средним сопротивлением, не окисляется, достаточно быстро нагревается и остывает, но ощутимо пружинит. TCR низкий.
Нержавеющая сталь, нержа, SS - сплав, используемый в намотке, обладает средне-низким сопротивлением, не окисляется, достаточно быстро нагревается и остывает; благодаря среднему TCR может использоваться как на вариватте, так и на термоконтроле.
Титан, Ti - металл, используемый в намотке, обладает низким сопротивлением, не окисляется, очень быстро нагревается и остывает. Из-за высокого TCR может использоваться только в спейс койлах на термоконтроле.
Никель, Ni, Ni200 - металл, используемый в намотке, обладает крайне низким сопротивлением, не окисляется, очень быстро нагревается и остывает. Из-за высокого TCR может использоваться только в спейс койлах на термоконтроле.
Продолжать или нет — решит рейтинг поста.
Текст мой, часть фоток мои, тег "моё".
