Бюджетный слайдер для камеры на 3D принтере

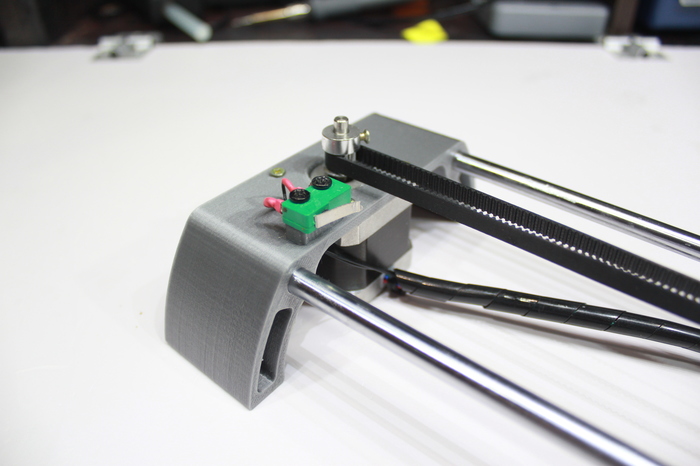

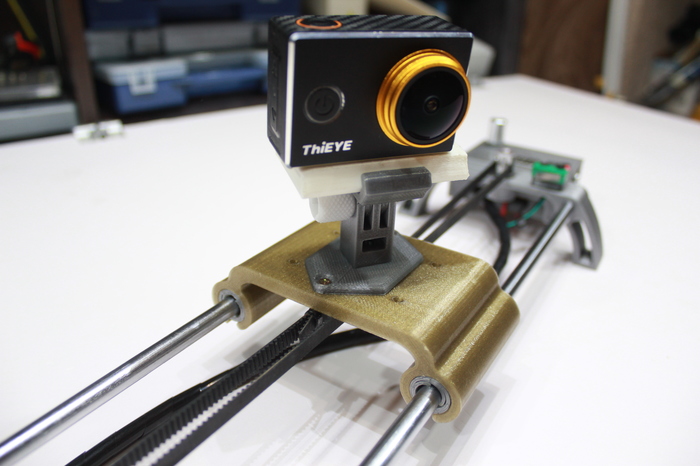

Привет =) Сегодня у меня проект слайдера для камеры. Ссылка на проект есть в описании под видео. Решив собрать слайдер для личного пользования, я не нашёл проекта, который бы меня полностью устраивал. Так что, я взял список электроники и код для ардуино из одного проекта, а все детали для печати нарисовал самостоятельно. Всё печатается без поддержек и легко собирается воедино. Слайдер состоит из 10 напечатанных деталей. PLA пластик, скорость 40- 50 мм\с, сопло 0.5, слой 0.2, заполнение 30%.

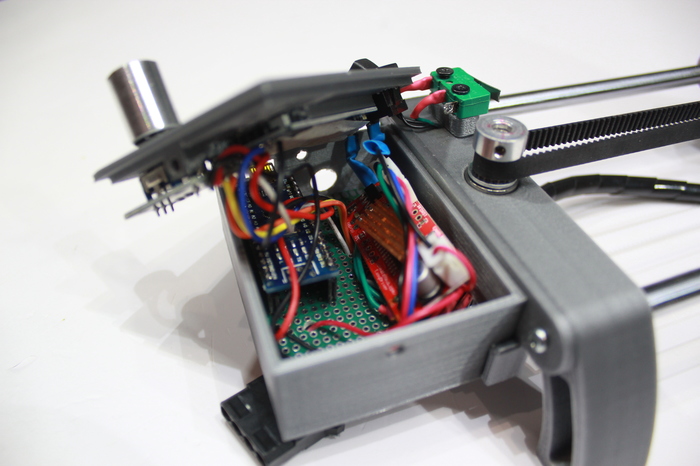

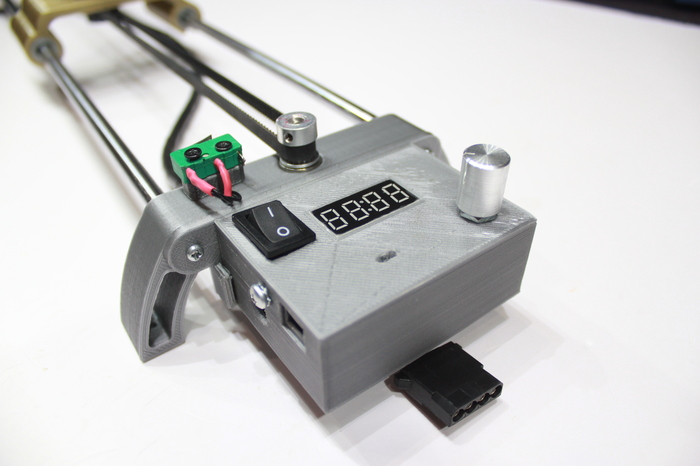

В целом всё работает не плохо. Не хватало только вентиляции в боксе, который был взят того проекта вместе со списком электроники. Драйвер перегревался буквально за пол часа работы. Так что, пришлось нарисовать новый бокс. Побольше, с вентиляционными отверстиями и с точками для крепления 30 мм. кулера для активного охлаждения электронной начинки.
Из не печатных деталей потребуется:Arduino Nano – 1 шт.Монтажная плата 60 х 40 мм. – 1 шт.Драйвер шагового двигателя (A3967 EasyDriver Stepper Motor Driver) - 1 штЦифровой дисплей (TM1637 LED display) - 1 шт.Выключатель – 1 шт. Энкодер (ky-040) – 1 шт. Шаговый двигатель Nema17 – 1 шт.Контактная панель на 40 пинов – 1 шт.Радиальный подшипник ZZ605 (5х14х5 мм) – 2 шт.Зубчатый шкив GT2 на 16 зубов – 2 шт.Стальная ось 5х30 мм. - 1 шт.8 мм. направляющий вал длиной 350 - 450 мм – 2 шт. ( Если вал будет длиннее полуметра, то он может прогнуться, если камера будет слишком тяжёлой)Линейные подшипники lm8uu – 4 шт. (Либо печатные втулки)Ремень GT2 (его длина зависит от длины используемых валов) Провода и разъём для питания
Подробнейший видеогайд по сборке :
