Ну чё, поехали? Врубай светомузыку!!!
Видео "разрезано" на две части...лимит в три минуты @pikabu
Ч.1
Ч.2
Встроенный плеер ещё "доебался" к неправильному формату видео..
Сделал как лучше. Не идеал. Но красиво и мощно.
Видео "разрезано" на две части...лимит в три минуты @pikabu
Ч.1
Ч.2
Встроенный плеер ещё "доебался" к неправильному формату видео..
Сделал как лучше. Не идеал. Но красиво и мощно.
Люди которые в первые сталкиваются с «Умным домом», почему то всегда начинают с проектирования освещения. Но я немного нарушил эти устои и «Умным светом» занялся в последнюю очередь. Так как я всегда считал, что это не особо важная функция в управлении «Умным домом», но признаюсь честно я ошибался.
Вступление
Управление освещением я установил еще 1 год назад и уже после недели использования я осознал, что это очень удобно. Например если у тебя грязные руки, или ты сидишь за обеденным столом, или лежишь на диване и смотришь очередной художественный фильм, то всегда можно произнести команду голосовому ассистенту, что бы он включил или выключил свет. Плюсы налицо.
Покупка
Так как у меня много устройств от компании MOES и работают они круглыми сутками уже несколько лет, то соответственно мой выбор пал на выключатели от этой же фирмы. Сразу скажу, что это не реклама и все устройства я купил за свои личные деньги. Можете сами убедится посмотрев на скриншот.
Что бы использовать стандартные выключатели которые уже установлены и что бы не менять их дизайн, в котором так же выполнены еще и все розетки, то я приобрел блоки которые устанавливаются под выключателем в подрозетник. Это достаточно удобно, так как у основной массы людей нет возможности вносить изменения в существующую проводку, а потом заново перекрашивать стены, или использовать выключатели в другом стиле. Так же мне не пришлось при этом, вносить какие либо изменения в самом выключателе. Блоки работают с обычными выключателями от любого производителя.
Распаковка
В общем на весь дом я заказал в Китае 8 модулей освещения, из них 6 шт. под двойной выключатель и 2 шт. под одинарный. Как Вы можете сами убедиться по фото все сделано достаточно компактно и удобно для монтажа.
На блоке есть кнопка сброса, для того что бы загонять блок в режим подключения к Wi-Fi. Есть так же режим управления с пульта 433 мГц. но этот режим меня мало интересует и по этому речь пойдет только о подключении к домашней беспроводной сети WiFi.
Тестирование
После распаковки посылки , мне сразу же захотелось проверить выключатель в деле. Отложил все свои дела. Нашел в своем строительном хламе подрозетник с проходным выключателем, его так же можно использовать как обычный выключатель. Подключил по схеме нарисованной на корпусе блока и теперь осталось только их настроить.
Сопряжение с WiFi
Для сопряжения блока с домашней беспроводной сетью WiFi, нужно установить и запустить приложение Tuya Smart. Далее нажимаем и удерживаем кнопку сброса на устройстве в течении 10 секунд. После того как раздастся сигнал готовности, в приложении выбираем раздел освещение и выключатель WiFi. После не продолжительного поиска, устройство будет добавлено в приложение, в котором его можно переименовать, назначить ему комнату и протестировать.
Я переживал что будут проблемы с подключением к WiFi, блоков которые находятся на максимальном удалении от роутера, но мои опасения были напрасными все модули отлично сопрягаются и работают без отваливания.
Подключение к Алисе выполняется за несколько кликов, нужно добавить устройство, потом выбрать бренд Tuya Smart, обновить список устройств, указать в каком доме и в какой комнате находится устройство и после чего устройство будет добавлено. Проверяем, все прекрасно работает, можно переходить к его монтажу.
Монтаж
С монтажом оказалось достаточно все просто. В упаковке к устройству идет инструкция и схема подключения, а так же на блоке все контакты подписаны и на корпусе нарисована схема. Подключаю по этой схеме и помещаю блок в подрозетник. Тоже самое проделываю и с остальными блоками.
После того как все смонтировано остается их проверить.
Демонстрация работы
Я думаю, что здесь комментарии будут излишними. Могу только добавить, что в настройках Алисы можно прописать кучу разных сценариев, например «Хочу смотреть кино», после чего закрываются окна, включается телевизор и выключается свет. Или например сценарий «я ушел», который выключает все что было включено, закрывает окна, а температура отопления понижается на 5 градусов C.
Заключение
Использую эти выключатели почти 1 год, я ими очень доволен, они меня как и все остальные устройства ни разу не подвели. И как оказалось «умный свет» очень удобная и нужная функция, зря я так долго упирался и считал, что это не особо нужная функция в «Умном доме».
Спасибо, что дочитали до конца. Если у Вас остались вопросы можете задавать их мне в комментариях под статьей.
Привет друг или случайно заблудшая душа!
Хочу рассказать, как сделал управление освещением в квартире. Когда затеял ремонт, то появилось желание чтобы свет в прихожей и спальне можно было бы включать и выключать с нескольких точек. Вексель исключил по причине сложной реализации для 3 точек и практически невозможной (читай как нерациональной) для 4 точек управления. Ко всему прочему нелюбовь к векселю основывалась на факте, что все переключатели в какой-то момент окажутся в разных положениях, это, как говориться, «не по Фен Шую».
Самым простым решением стало использовать би-стабильные реле. Так я и поступил, купив парочку чудо-блоков от EATON. Управлялось данное реле напряжением 230В, что стало жирным плюсом при выборе. Но вскоре после ввода в эксплуатацию данного агрегата мы все члены семьи пришли к выводу, что данному агрегату место не место в квартире. При переключении создавался такой хлопок, что долго это терпеть мы не смогли. Именно шум сподвиг меня сделать данный проект.
Плюсы данного решения:
• Бесшумный – как раз именно бесшумность и сподвигла меня на создание данного девайса
• В принципе, по габаритам может быть даже меньше, чем механическое реле
• Долговечнее, больше циклов переключения – отсутствие дуги при размыкании контактов конечно же повышают срок службы, но признаюсь, факт притянут за уши: существуют блоки с отслеживанием синусоиды, а как следствие, бездуговым разрывом цепи, но самолично такого не встречал
Его же минусы:
• Твердотельное реле боится превышения по току- КЗ ставит крест на твердотелном реле. У меня в схеме силовой части стоят предохранители, но они скорее нужны, чтобы провода не поплавились.
• Дороговизна – тут смотря что с чем сравнивать. Я все компоненты закупал у местных торгашей. Плату под схему управления заказывал с “одного сайта, который делает фиолетовые маски на платы", за 1$. (Пришло три экземпляра). Если сделать и силовую часть на плате, то будет дорого...
• Придется бороться с шумами и наводками от сети и силовой части, в частности.
• Крайне сложно (читай: невозможно) переделать что либо, если допустил ошибку или не понравилось решение
Всю схему можно разделить на 3 части:
1. Подготовка входного сигнала/импульса
2. Логика
3. Силовая результирующая часть
Входной сигнал
Управление осталось при помощи высокого напряжения (230 В). Сделал гальваническую развязку через оптрон PC814. Для понижения напряжения решил пойти по методу реактивного ёмкостного сопротивления. Можно конечно и резистор поставить, но он будет сильно греться. А с индуктивностью может получиться обратный источник ЭДС с высоким напряжением при размыкании контактов кнопки и, как результат, пробой оптрона. Возникла проблема с ложным срабатыванием системы, но вылечилось уменьшением сопротивления шунта оптрона. Можно кинуть еще резистор и на «0», но придётся делать делить напряжения, т.к. в противном случае при одном из полупериодов на резисторе будет 300В в пИке.
Я использовал вот такой вариант:
Логика
Первое решение основывалось на Arduino. Всё нормально работало, свет переключался. Однако тут это дело увидал мой батя и взял «на слабо»: а слабо сделать на жёсткой логике?! Вызов был принят и началось. Всё что быстро решалось на микроконтроллере, тут приходилось фантазировать. В итоге имеется следующая схема:
При первичном пуске система на обоих выводах будет иметь логические нули. Сделано это для избежания включения света при перебоях с питанием и является актуальным если в цепи есть диммер с двумя входами. Для стабилизации сигнала использовал мультивибратор CD4047.
Я использовал элементы КМОП, но можно и ТТЛ. КМОП счёл более подходящим для управления полевыми транзисторами. А последние в неком роде можно считать гальванической развязкой т.к. отсутсвует соединение между затвором и стоком/истоком.

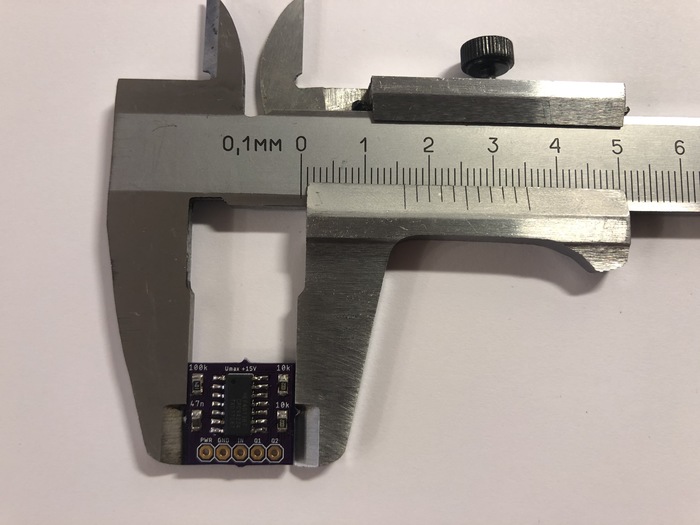

По причине заказа платы у «промышленников» стало возможно использовать компоненты SMD 0503. Это в свою очередь привело к уменьшению размеров платы до 16х15 мм. Хочется отметить огромные плюсы наличия маски и маркировки компонентов. Запороть дорожки практически невозможно (хотя одну плату я умудрился именно так и запороть - mission failed successfully). А маркировка просто упрощает понимание, что где должно стоять и ускоряет процесс монтажа.

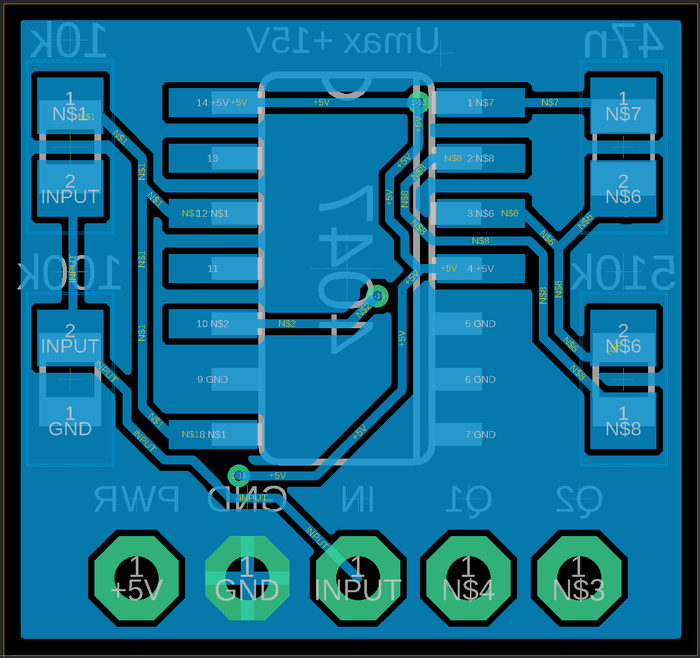

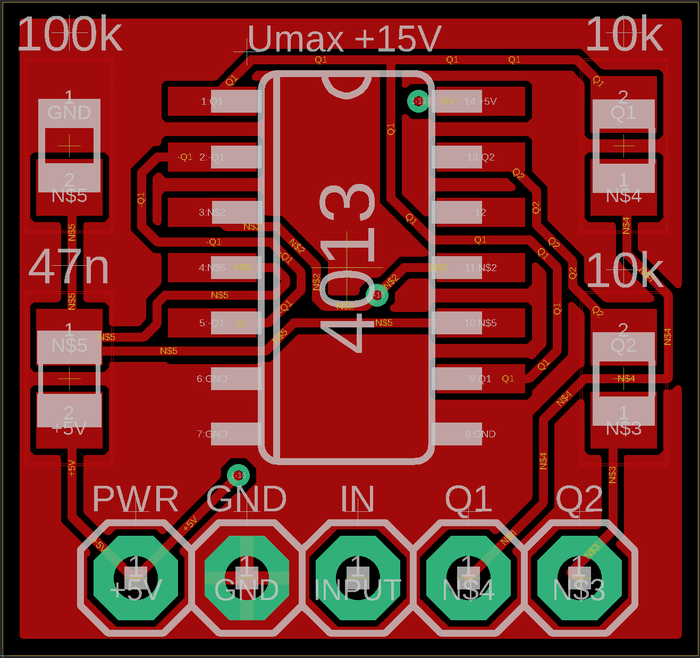

Верхний слой платы:
И нижний слой:
А всё вместе даёт нам вот такой результат:
Силовая часть

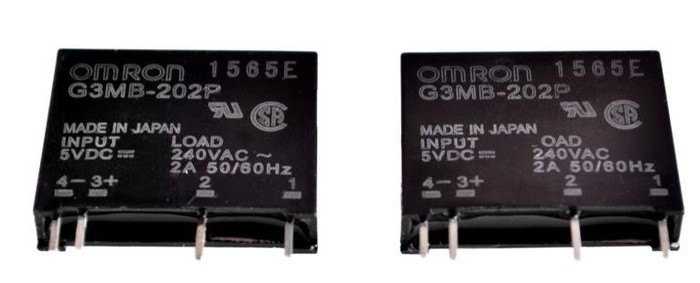

Тут можно добавить, что в зависимости от компоновки может быть как на самой плате, так и отдельным модулем. Я использовал вот такие модули. В них внутрь встроено сопротивление и данные девайсы хотят (по меркам КМОП микросхем) кушать много тока. Проблема решается транзистором. Я использовал 2N7000 серию. А для лучшей визуализации стоит поставить светодиод. Так сразу станет ясно, какое реле может проводить ток.
Бонус: Питание
От микроконтроллера оставался китайский блок питания на 5В. Им в данном случае и воспользовался. Но можно использовать от 3В и до 18В, если собираете логику на микросхемах от Texas Instruments.
Кто дочитал, тот молодец!
В коридоре, сделал подсветку из светодиодной ленты вдоль стен, чтобы освещало в темноте путь до холодильника и туалета, а днём красивая декор подсветка. Подключил через датчик движения, всё работает супер, но не устраивает яркость ленты ночью, слишком ярко.
Диммером (между блоком и лентой) убавил яркость, ночью супер, но днём не видно.
Собственно вопрос: какой контроллер будет работать по принципу "с 9 до 21 яркость 100%, с 21 до 9 якрость 10%" и это на 12В ? Если нет такого, как реализовать данную затею?
Мощность ленты 7,2Вт/м, длина 5м, рабочее напряжение 12В, ток 3А.
Спасибо!
Приветствую Всех! Решил поделиться с Вами историей создания умного зеркала и умного дома за приемлемые деньги. Может кому пригодится информация для создания собственного, может кто не захочет заморачиваться и просто захочет купить))) Welcome!))
Долго решал какой формы должно быть это умное зеркало и чего должно отображать и чего делать.
Сначала подумал о зеркале в ванной, чтоб лежа в ванной и размышляя, можно было бы послушать музыку через телефон и встроенную Bluetooth колонку в зеркале. И каждое утро можно было бы видеть дату и время или какие то напоминания. Но решил, что буду редко пользоваться прослушиванием музыки и не пригодиться это вообще в ванной, не удобно, да и влажность большая. Только утром чистя зубы, посмотреть погоду на сегодня и вспомнить какое сегодня число. Все-таки надо зеркало установить там, где больше обращаешь на него внимания, проходя мимо.
Начал с того, что решил заменить зеркало в прихожей, на такое же по размеру и форме, первое, что необходимо видеть это отображением времени, числа, дня недели и погоды на ближайшие несколько дней. (фото 1). Как же зеркало и без красивой подсветки, конечно решено было установить подсветку чисто белого цвета по контуры зеркала с сенсорным выключателем. Чтоб не выделялась кнопка спрятал её внутри рамы, самое главное, это не забыть где эта кнопка, а то водить по всей раме в поисках кнопки очень забавно)))
На начальном этапе хотелось много чего реализовать в этом зеркале, но решил остановиться на отображении необходимой информации на каждый день и погоде, а дальше развивать идею в сторону умного дома, голосового управления приборами и светом. Уехав куда то из дома и неожиданно вспомнив, о том, а не забыл ли я выключить свет или утюг, проверить через телефон и успокоиться, или выключил удалённо, если всё таки забыл.
Из чего собственно состоит само зеркало и с чего начать:

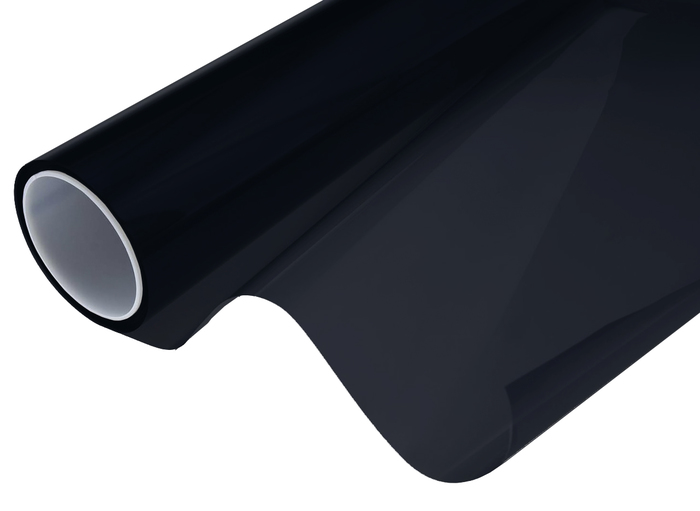

Сначала надо заказать само стекло, но стекло нужно не обычно, а как в комнатах допроса с возможностью при определённом освящении видеть через него. Полупрозрачное зеркало, зеркало Гезелла - представляет собой стекло, покрытые тонким слоем металла — так, что часть падающего на поверхность стекла света отражается, а часть проходит насквозь. При этом насквозь свет проходит в обоих направлениях.
После того как изготовили зеркало под заказ, подобрал рамку в багетной мастерской и все склеил вместе. Получилось симпатично вроде.
Взял завалявшийся монитор 22 дюйма, разобрав и перепаяв data кабель для удобства и уменьшения габаритов, приклеил его в левый верхний угол. Чтоб не было видно посторонних подсветок и бликов от включенного монитора, решил оклеить внутреннюю сторону зеркала, вокруг монитора, черной плёнкой.
Саму начинку, после раздумий и прочтения кучу информации на форумах и отзывах начинающих в умном домостроении, взял Raspberry, все поставил и настроил, прикрутил и вуаля, заработало и выглядело довольно неплохо)) Для отображения температуры в квартире заказал пару датчиков температуры и влажности, протестировав и остановился на более точном DHT22, так же подключил выносной датчик от Xiaomi, так как его можно установить отдельно от зеркала в любую комнату в квартире.
Следующий шаг, это умный дом, посчитав все «за» и «против» остановился на развивающей компании Xiaomi, у которой уже достаточно много устройств с поддержкой умного дома. Заказал кучу всяких выключателей, розеток и датчиков от Xiaomi. Настроив все купленные выключатели и розетки получил возможность удаленного управления через телефон в приложении. Но чего-то всё-таки не хватало, поковырявшись в программировании прикрутил и настроил всё к приложению Дом от Apple. Теперь можно уже управлять голосовыми командами через помощника Siri всеми выключателями, розетками и показаниями с датчиков. Дальше осталась только настройка сценариев, с дополнительными датчиками движения или показаниями с них. К примеру, например при движении в комнате включать там свет. а при отсутствии через какое то время выключать.
После тестирования зеркала в прихожей более года, допиливания отображения информации и работы всех систем, решил пойти дальше и попробовать развивать проект и начать продавать такие зеркала.
Спустя еще некоторое количество бессонных ночей и обдумывания всех возможностей и дизайна пришел к версии, которую решено было пустить в реализацию:

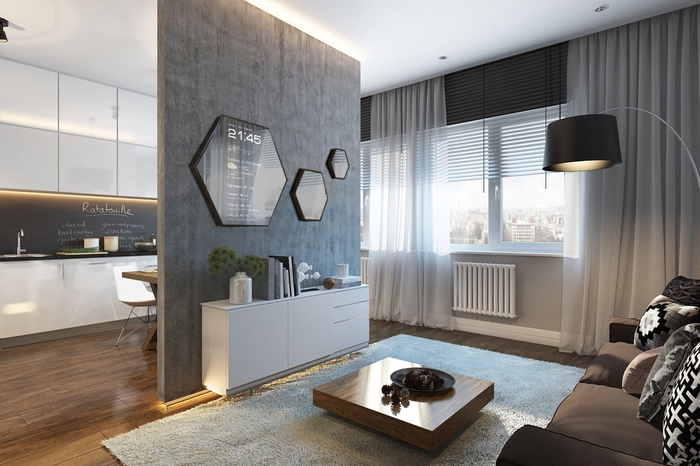

На данный момент это уже намного улучшенное зеркало, и даже не зеркало а комплект из 3-х зеркал.

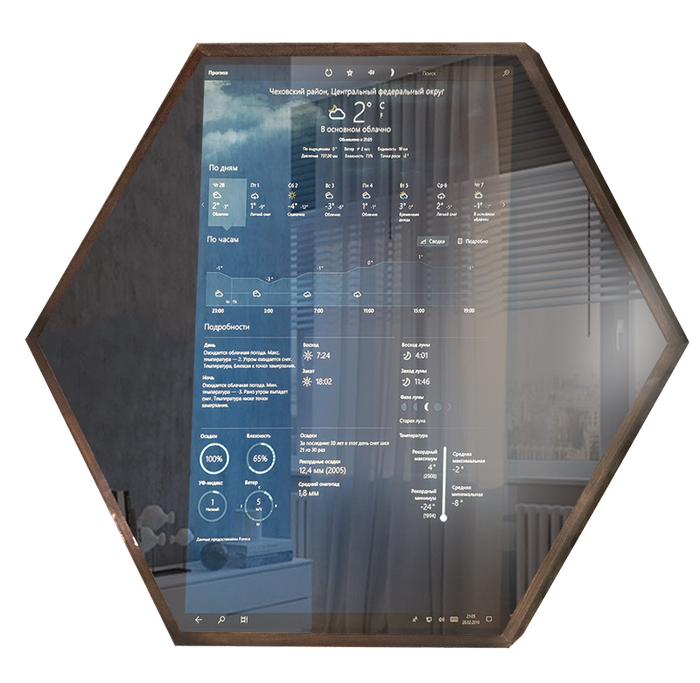

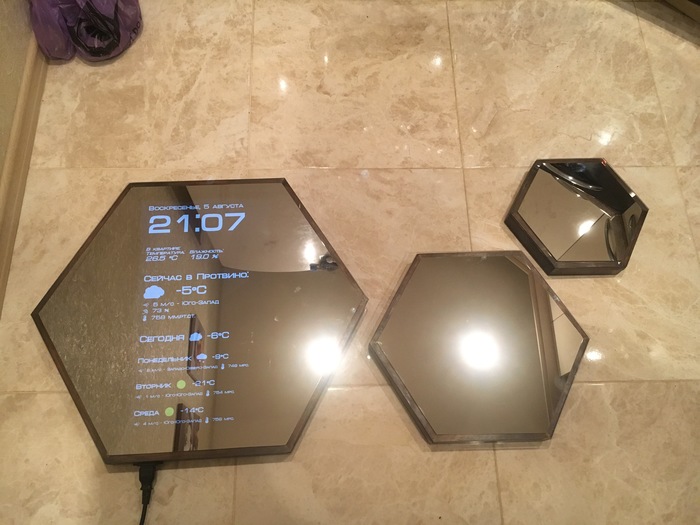

Умное зеркало состоит из 3-х зеркал, одно из них (большего по размерам) отображает информацию о дате, текущем времени, погоде за окном и температуре в квартире.
Два зеркала меньшего размера несут вид целостности композиции и не отображают никакой информации.

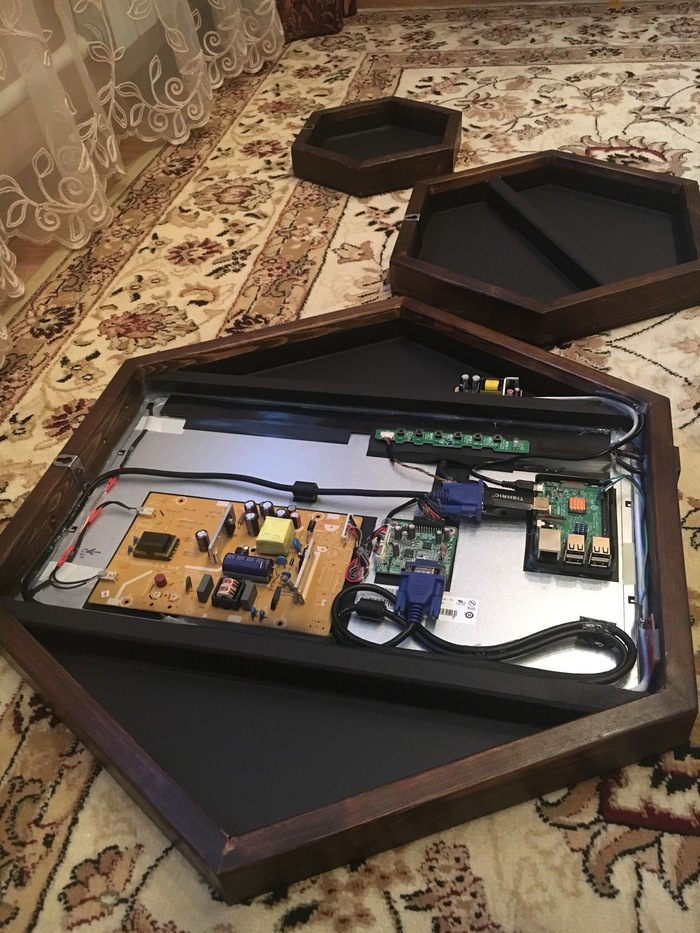

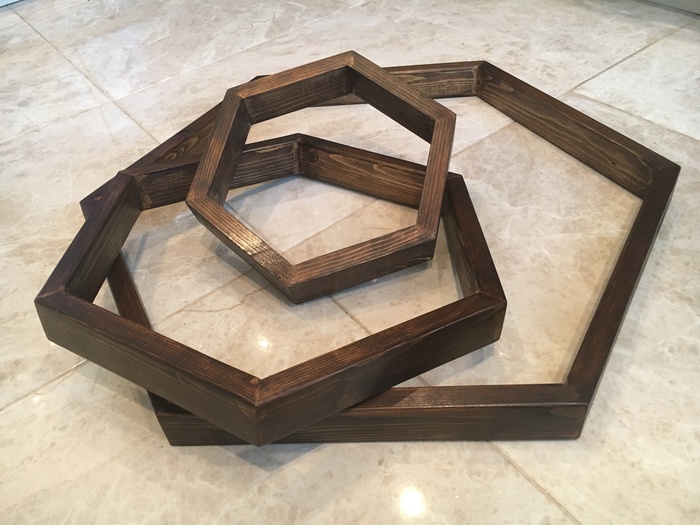

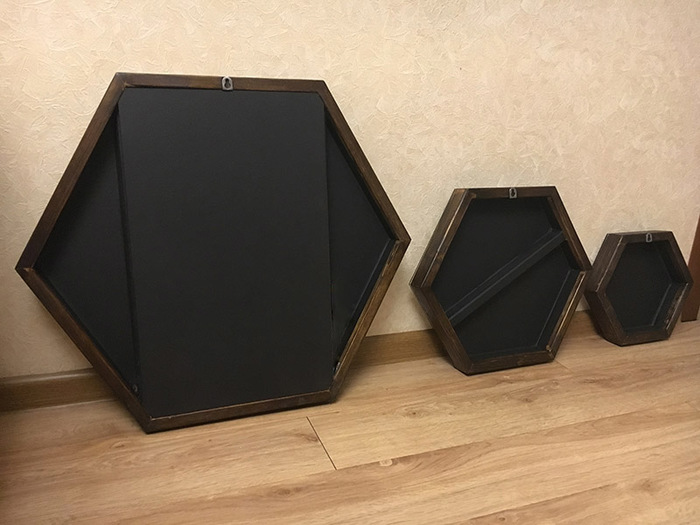

Немного фото процесса создания первого серийного изделия:
Решил выпускать три вида зеркал с поддержкой (модель one-x), без поддержки (модель one-n) голосового управления, удалённого включения и выключения светом и приборами подключенными к умным розеткам, а так же зеркало (модель sen-3) с сенсорным управлением, поддержкой соц. сетей, дополнительными приложениями и возможностью просмотра видео и всего того что можно делать на компьютере. Так же под заказ и под нужды клиента всегда можно изготовить что то особенное.
Модель one-n:
Самое простое зеркало без заморочек и лишнего, на зеркале отображаются следующие данные:
День недели, число, месяц;
Текущее время;
Температура и влажность в квартире со встроенного датчика;
Температура, сила и направление ветра, влажность и давление на улице;
Температура сегодня позже;
Температура, сила ветра и давление на следующих три дня.
Модель one-x:
Версия с поддержкой управления светом, розеток и возможностью подключения выносных датчиков, может управлять включением и выключением света как через приложение, так и через помощника Siri. Возможно управлять приборами подключенными к умным розеткам, работать с дополнительными датчиками установленными по квартире. Так же можно создавать сценарии действия, в определённое время включать или выключать розетки, при установке дополнительных датчиков движения, включать свет при наличии движения в комнате.
Модель sen-3:

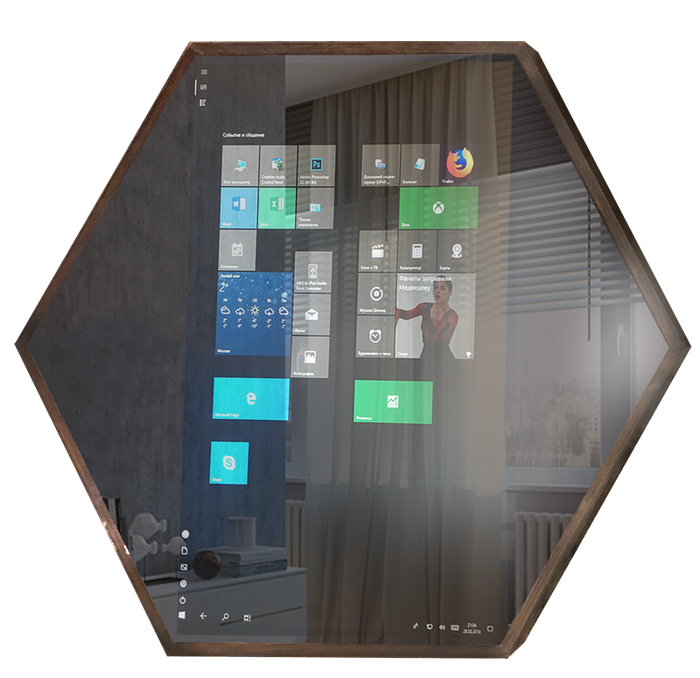

Версия зеркала (модель sen-3) помимо вышеизложенных функций в предыдущих версиях, дополнительно оснащено сенсорным экраном для управления, стерео колонками, возможностью просмотра видео, прослушивания музыки, дополнительными приложениями.
Собственно, и всё о проекте, который начался с хобби.
Я стараюсь совершенствовать и добавлять, что-то новое в проект и иду на встречу клиентам, чтоб проект действительно был умным и делал жизнь удобнее и проще, как и первоначально задумывался.
КОНТАКТЫ:
Инстаграм: @SDArms.art
Сайт: SDArms.ru
Почта: SDArms@bk.ru
Очень буду рад прочитать Ваши комментарии и чего по Вашему мнению не хватает ещё проекту? Чего бы Вы хотели видеть у себя? Чего не так может? )))
Пикабушники. Нужна ваша помощь. Нужно сделать подсветку на каждый стол на определенное время, управляя через ПК. Подскажите какие недорогие реле лучше взять для данной задумки? Думаю управлять через COM порт.
Привет всем. Поставили задачу собрать устройство управляющее светом по часам а не по датчику. Человек объяснил что это ему нужно для курятника, чтобы увеличить им световой день т.к. помещение было темным.
Для этого я сначала решил испробовать все на Arduino Uno а затем перенести на Atmega8 для компактности и удешевления. Также для отслеживания времени нам понадобится часовой модуль, у меня под рукой был DS1302, и ардуиновский модуль реле чтобы не икать дополнительное питание 12В, т.к. ардуиновский модуль работает от 5В и вся схема тоже будет питаться от 5 вольт. Соединил все но схеме.
Ссылка на скетч и компоненты в конце статьи.
В скетче есть закомментированые строки которыми нужно прошить модуль DS1302 чтобы установить текущее время. После прошивки их нужно опять закомментировать и еще раз прошить Ардуину.
Все сразу заработало. Ток потребление схемы составил 80 мА.
Можно собрать безтрансформаторную схему на конденсаторе для запитки. Кому в лом можно использовать любую зарядку под USB.
Потом перенес все на Atmega8 получилось компактней.
Скетч и библиотека https://yadi.sk/d/VgoFNTsy3D4wwk
