Оживление "мертвеца" SUPRA SCD-400U
Привет всем.
Недавно принесли мне "балалайку" SUPRA SCD-400U.
Да, да, именно "балалайку"! Вы не ослышались. Сей аппарат магнитолой
назвать язык не поворачивается…
Врубаю -жизни нет! Совсем нет никакой! Тишина!
Разбираю. Проверяю напряжение на стабилизаторах — в норме…
Короче проверил все в контрольных точках…Все как положено…
А балалайка не поет и не живет.Решил перепрошить. А чем чёрт не шутит…
Выпаиваем флеш.
Вот в такой рабочей обстановке…
Считываем дамп из флешки программатором…
Скачиваем дамп из интернета…
Сравниваем с считанным …Как итог — дампы не совпадают!
Прошиваем. Если не поканает, то откатиться никогда не поздно.
Собираем все в обратной последовательности!
Подключаем к источнику питания…
Ну и вот результат.
Балалайка-покойнеГ ожила и даже запела.
Вот такой вот ремонт был.
Меня удивил факт , что побудило мафон сбросить дамп?
Наверное есть какие то косяки. Возможно просто "ЛАЙФТАЙМЕР" в прошивке заложен.
Хотя не мое уже это дело. Веселье и работа оплачена, а на остальное безразлично.
Всем спасибо за внимание.
Оживление "мертвеца" SUPRA SFD-100U
Приветствую всех читателей моего блога.
Сегодня мне в руки попала магнитола
дешевого ценового диапазона SUPRA SFD-100U.
Ну не совсем попала — принес хозяин раздолбай.
Раздолбай потому, что он её подключил на 24 вольта.
Ну естественно, она чмыхнула и издала далеко не ароматы Франции.
После сего действия она и перестала включаться.
Не долго думая я её разобрал и продефектовал.
Внутри сгорел диод с маркировкою М4 он же 1N4004.
Перепаял-толку нуль. Молчит проклятая...
После мой взор упал на резистор R22, он был весь черный.
Номинал был под буквою Х. Порыл в интернете схему — толку нуль.
Порыл фото платы — нашел. По фото примерно понял, что номинал до 10 КОм.
Впер туда резистор на 10 КОм -не включилась. Впер резистор на 5 КОм — молчит проклятая.
И так по убывающей, попутно проверяя напруги на стабилизаторах.
При резисторе около 3 КОм, магнитола при включении стала моргать экраном, при том не включаться. Стал дальше понижать сопротивление R22. Понизив сопротивление
до 250 Ом, магнитола включилась как следует, и даже попыталась играть радио.
Правда вскоре отрубилась, при возросшей нагрузке — добавлял звук.
Впаял резистор на 100 Ом. Магнитола стала включаться. В режиме радио стала вести себя стабильно. Как на маленькой громкости так и на большой. Ну я думаю вот и все победил недуг.
С этими мыслями втыкаю флэшку и вуаля. Магнитола тухнет. Занавес.
Ну думаю, понижу сопротивление до 47-50 Ом — впаялся.
Включилась на ура. Радио громко слушать -пожалуйста) АУКС — пожалуйста.
Флэшку и ту скушала не подавилась. Как я догадываюсь что этот резистор выполняет роль
датчика тока или как его там токоограничеля.
Размер фото платы очень смешной.
Ну и как итог фото работы аппарата.
Вот и все! Надеюсь, что мой опыт кому нибудь пригодиться!
В Питере шаверма и мосты, в Казани эчпочмаки и казан. А что в других городах?
Мы постарались сделать каждый город, с которого начинается еженедельный заед в нашей новой игре, по-настоящему уникальным. Оценить можно на странице совместной игры Torero и Пикабу.
Реклама АО «Кордиант», ИНН 7601001509
Нужна помощь.
К лиге юристов пост будет... Без рейтинга.
Под Новый Год тёща купила себе холодильник в РБТ (Самара, ТЦ Гудок).

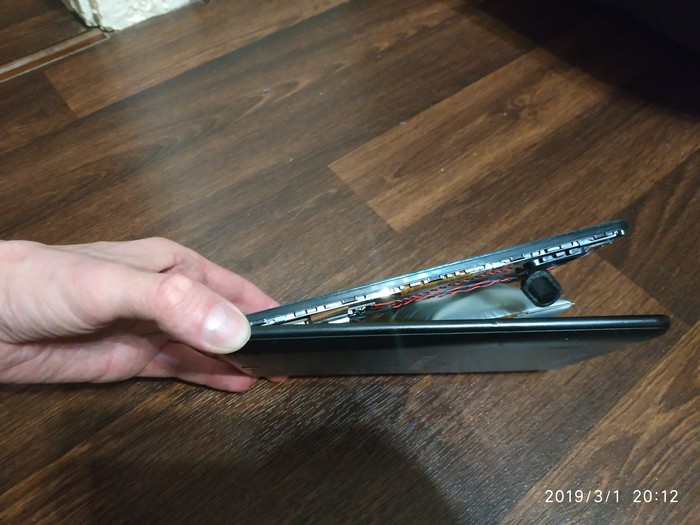

В подарок ей дали недорогой планшет Supra, который она подарила внуку, моему сыну младшему... Сегодня ночью планшет был на зарядке, утром обнаружили вот это...
По телефону пытался пообщаться с магазином по поводу обмена или возмещения, сразу говорят "нет", т.к. товар типа шёл в подарок, куплен не был, гарантия на него не распространяется.
Кто прав?
Без рейтинга, просто ситуация реально непонятная.
UPD: Наврал получается... Купила она все это ещё в августе, но планшет держала до Нового года, только тогда подарила внуку...
Если это меняет что либо.
Это что за китаец такой?

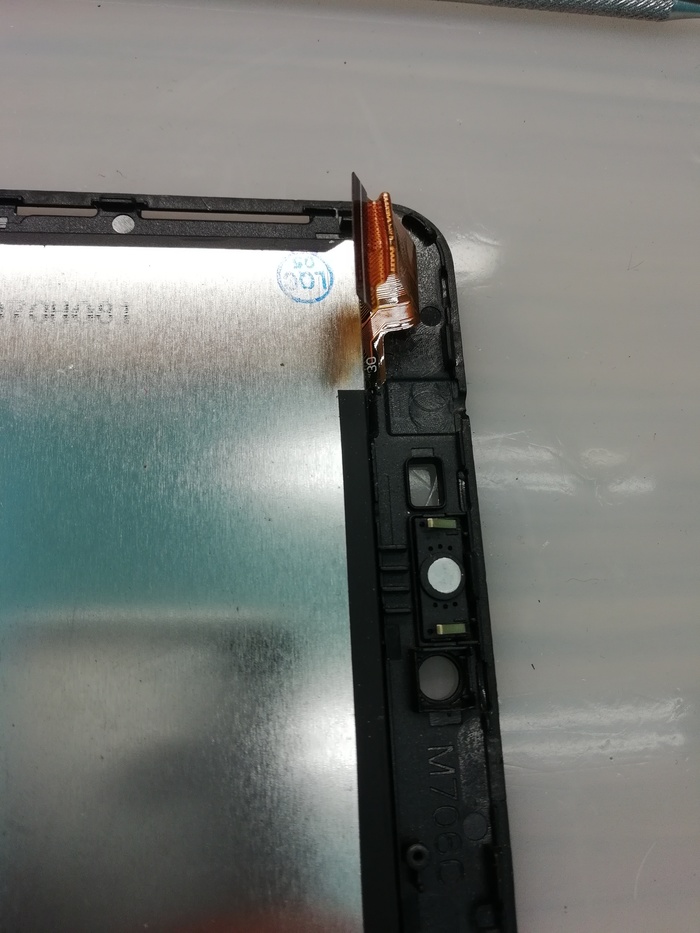

Дядька работая в такси нашел планшет. Supra m72dg с разбитым сенсором. Заказали у Алика сенсор он пришел, пришел то сенсор а вот разбилось на планшете само стекло. Че это за нано технология у китайцев? Обычно тачскрин идет со шлейфом, а тут просто стекло, но зато от самого дисплея идет два шлейфа.
По итогу взял сенсор который пришел от Алика проковырял отверстие под него в корпусе и вставил в разъем где он поидее должен быть, и все блять заработало.А шлейф который на фото обрезал нахер, он лишним оказался, вот такой получился ремонт)
Супра могет!
Ссылка на коммент: #comment_96172485
Сказка о недобросовестном производителе
Здравствуй читатель сегодня я расскажу тебе о том насколько может опуститься "отечественный" производитель из-за крохоборства.
Глава 1: Ничто не предвещало беды.
Жил был старый Элт телевизор, но его время истекло крайне не вовремя, и старикам, чей смысл жизни заключался в деградации перед ящиком срочно понадобилась замена, бюджет же был крайне ограничен.
Задача по поиску замены выбывшего бойца легла на меня. В рамках бюджета среди откровенного мусора был выбран как казалось самый толковый...
Им стал SUPRA STV-LC22T440FL Знакомьтесь.
Глава 2: коробка с проблемами.
Семья большая, телевизоров много, деградировать любят все. Новый кабельный оператор предлагал около 235 цифровых каналов (DVB-C) вместо 120 у прошлого. И из 6 телевизоров отличился только наш новобранец (тестирования проводились в двух разных квартирах), а именно не мог зафиксировать почти половину из них при каждом прогоне автонастройки их было 120-170, число каждый раз менялось. Была предпринята попытка найти отсутствующие каналы в ручном режиме (частоту отсутствующих каналов подсказал ящик от panasonic), и тут оказалось что на этих частотах у него нули, при том что на других 100% сигнала.
Сначала для решения проблемы мы обратились к кабельному оператору, после замены антенн и тестирования их каким-то хитрым оборудованием выл вынесен вердикт что телевизор не исправен.

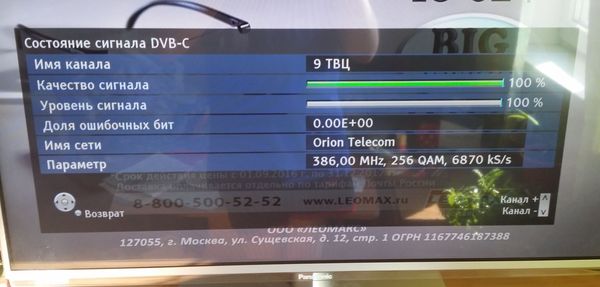

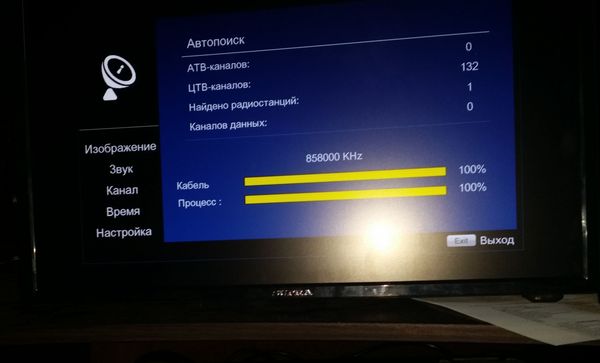

Несколько фото
Глава 3: Сервис центр как дом родной
Ну СЦ так СЦ, отдаю ящик в СЦ компании продавшей его, жду месяц, забираю и что бы вы думали... Ничего не изменилось (разве что болтов для подставки стало меньше) в тот же день тащу обратно, жду 40 дней, забираю ииии... Болтов для подставки теперь совсем нет (о том что в прошлый раз были утеряны болты было сказано), в самом телеке так же их не хватало, а ну и конечно же основная проблема никуда не делась.

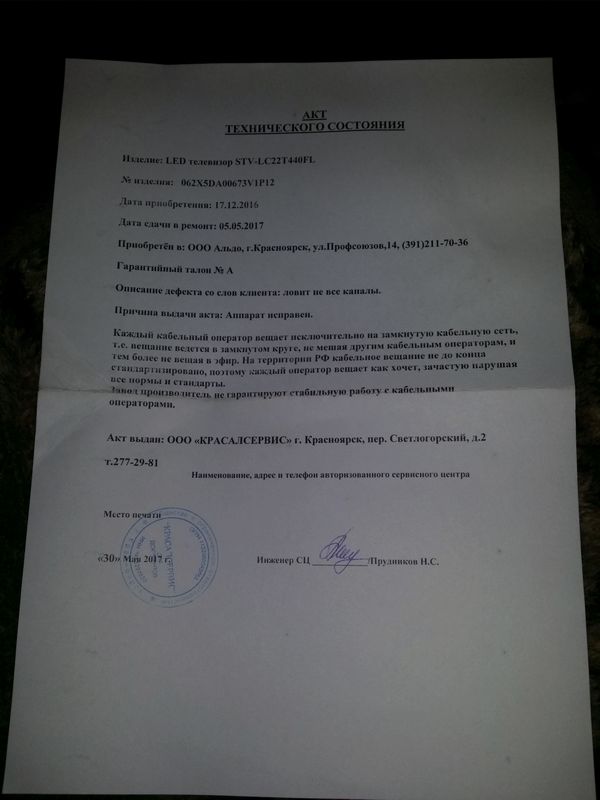

А в коробке сия чудесная бумажка.
Он исправен! Ему так можно! У вас оператор дебил!
Так как я с подобной техникой давно на ты, я сразу понял что это откровенно лживая отписка.
В тот же день тащу обратно (проехать весь Красноярск в +30 на маршрутке 3 раза за день удовольствие на редкого ценителя однако) там меня уже встречают как родного.
Смотрят фото, офигевают и говорят что лучше ехать к тем кто непосредственно занимался его ремонтом дабы они признали его неремонтопригодность или же показали что он исправен.
Все говорят мне смириться и отступить, но должен же хоть кто-то в семье не быть терпилой.
И вот я ругаюсь с приёмщицей брака, и мне зовут ремонтника... А далее информация не для слабонервных...
Оказывается что они прекрасно знали что сделать его не смогли, и производитель сказал им написать эту чушь про его исправность, и они ничем помочь не могут, все вопросы к производителю...
Глава 4: Хэппи энда не будет
Думаю многие не раз слышали о том какая замечательная служба поддержки у Logitech, Marshall, Sennheiser.
Может и наши на что-то годятся? (спойлер: нет)
На сайте супры не указана электронная почта (в телефонном разговоре то фотки с доказательствами не отправишь. Оставляю заявку обратной связи.
Тем временем рассказываю о своей проблеме поддержке продавца, там мне говорят что у меня стальные нервы (я как социофоб-мизантроп, сидящий на успокоительных сам не понимаю как так вышло), и мне поможет только защита прав потребителя.

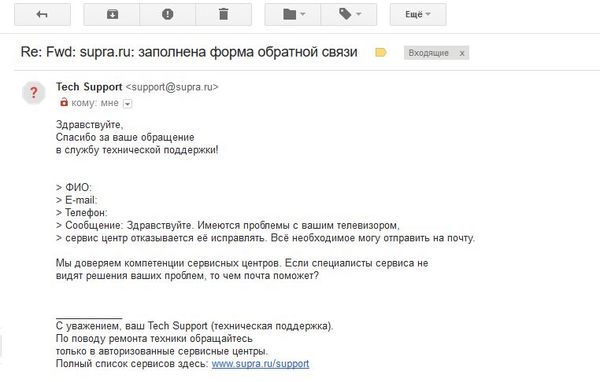

И вот у супровцев доходят руки до меня...
Поддержка же должна помогать решать проблемы покупателей
Со своей продукцией не так ли?

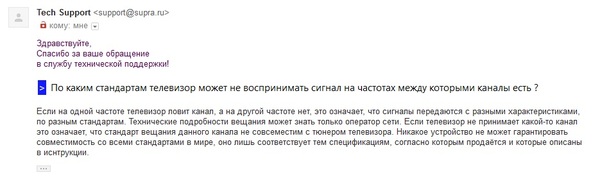

И первое же сообщение не двусмысленно намекает что у меня какие-то искажённые представления о мире.
Но тем не менее я объясняю свою ситуацию, однако аргументы отлетают как горох от стены, похоже я знаю куда подались гомеопаты потерявшие работу.
Дабы ещё раз убедится в том что мне точно втирают дичь я пишу кабельному оператору, там откровенно не врубаются как такое возможно ибо таких случаев больше нет и не было, но кроме как предложить мне внешнюю приставку-тюнер ничем помочь не могут (ниже в бонусных материалах я расскажу почему для этого телевизора это плохая идея)
Как вам? Что-то не нравиться идите в суд. Безупречная тактика не правда ли? Кто будет судиться ради телека за 8 тысяч?
Кабельный оператор мне написал следующее: "Символьная скорость и модуляция одинакова на всех частотах. Это первый случай на за все время работы, что телевизор не видит именно часть каналов при верной настройке"
На это поддержка мне уже не ответила.
Мораль сей сказки такова: "отечественный" производитель ссать хотел, и на покупателей, и на свою репутацию, использует откровенную ложь чтобы не выполнять свои обязательства.
Бонусные материалы:
Стандарт цифрового телевидения DVB-C
На что де так яростно ссылались супровцы? что за стандарты такие?
ru.wikipedia.org/wiki/DVB-C
Так вот что мы имеем: видео может быть в формате MPEG-2 или MPEG-4 и есть 5 видов модуляций: QAM от которых зависит скорость передачи данных, мой оператор использует 256-QAM на всех частотах, соответственно если каналы с одних частот работают то должны работать и с других.
Немного о телевизоре
Я давно занимаюсь калибровкой аудио-видео систем (можно сказать пол жизни правда моя жизнь не особо долгая). Данный тв также был измерен колориметром. (картинки можно посмотреть на яндекс отзывах) если коротко то этим телевизором стоит пытать его создателя. Он плох во всём.
Собственно диагноз таков что модель изначально создана с неисправимыми дефектами помимо тюнера также неадекватно себя ведёт HDMI вход (поэтому подключать к нему внешний тюнер или пк - плохая идея, измерения изображения полученные на нём и через флэшку сильно отличались, на HDMI телевизор как будто сильно жмёт динамический диапазон (при любых настройках видеокарты, и генератора тестовых изображений) причём делает это довольно хаотично, мне редко удавалось повторить результаты измерений. Надо ли говорить что это первый случай в моей практике?
Что бы сделал нормальный производитель? Правильно бракованная партия была бы отозвана и снята с производства, и то ей ещё надо было постараться миновать контроль качества. Но похоже в супре считают что русские же неприхотливы и так схавают.
P. S. Я надеялся что мой первый пост будет посвящён аудио-видео тематики: как выбирать ав технику, что мы там измеряем и зачем, как это всё устроено, во сколько обойдётся безупречный звук и картинка и как выжать максимум из того что есть, на понятном языке с опциональным матаном, объяснением почему аудиофилы - душевно больные и 99% отзывов и обзоров дезинформация. Большая часть информации чуть ли не уникальна в русскоязычном интернете, а в области колориметрии так вообще русскоязычных материалов почти нет. Но как-то не сложилось. :(
Нужна помощь с Супрой. Белый экран
Доброго времени господа ремонтники!
Чисто из собственного любопытства и рукочесания дали мне в ремонтик телеквиздер Supra stv-lc1626w с платой на борту CWMV26L-A-20.
Замерил напряжение на шлейфе - 3 с копейками. Говорят должно быть 5.
Так вот. В чём собсна проблема - не имея схемы не могу найти потеряшку-пробивашку. Наподобии нашёл, но обозначения не те.
Так же вроде пишется что нужно искать где то тут, в нижней части платы. Но я непанимат. В общем прошу помощи в поисках (немо) потерявшихся 2 вольтика :D
