Ремонт всякой электроники #59 Ремонт колонок. Не работают линейные входы.
Доброго времени суток, дорогие пикабушники! В данном посту будет рассказан, один из способов, как починить колонки, если у них перестали работать линейные входы.
Принёс мне в ремонты, дорогой пикабушник колонки Edifier Studio R2700, которые перестали "курлыкать и песенки петь". В один прекрасный момент перестали играть и все...
Вот такие колонки. Колонки дорогие, больше десятки-пятнашки стоят. Потому что частотное разделение на "бассы", "средние" и "пищалки" осуществляется не "железным методом", а программным, что позволяет "более глубоко фильтровать" . Еще стоит, достаточно неплохой декодер оптики..

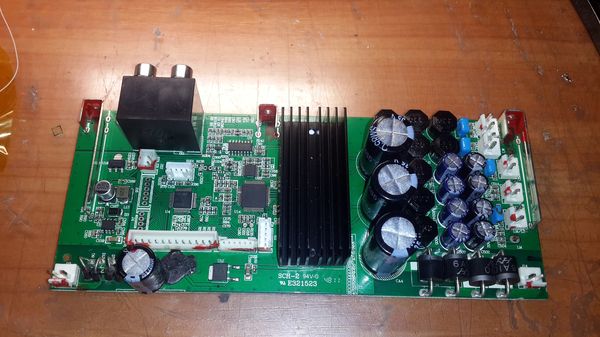

Вид на тыльную сторону

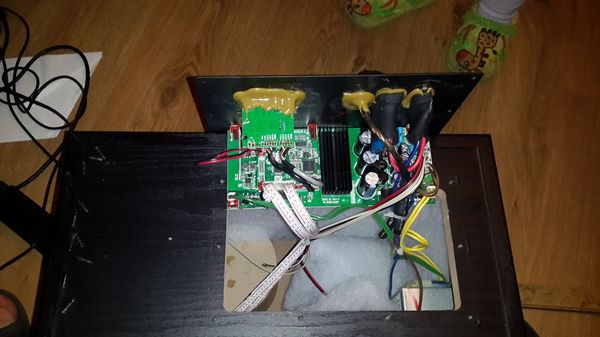

Вот колоночные потрАшки. Высококвалифицированный эксперт уже на подходе, вон тапочки с жирафиками виднеются.
Постановка диагноза-кропотливая работа
По предварительным прогнозам, как сказал главный эксперт, сдохла "входная" микруха...
Почитав в интернете о причине выхода из строя именно этой модели колонок. "Тамошние эксперты в интернетах" говорят, что брака много, а что выходит из строя вообще ни слова не говорят. Говорят лишь только, что привозите к нам в ремонты, за 3 дня все сделаем.

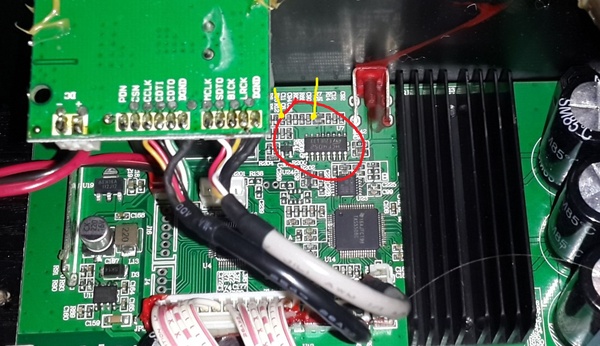

Посовещавшись с экспертом, решили провести серию опытов/измерений. Подключили на вход (разъемы "колокольчики") генератор на 1 кГц. (скачал звуковой файл с килогерцем, с телефона на колонки подал). Измерителем частоты стали тыкаться и смотреть куда идут, и проходят ли. (на мультиметре есть измерение частоты). Первым делом проверяем, работает ли "входная" микруха. Желтым отмечено, что сигналы с левого и правого каналов приходят, что исключает неисправность самих разъемов (мало ли, "земля" отвалилась).
"Входная микруха" - это HCF4052, 4-х канальный аналоговый мультиплексор/демультиплексор. Простыми словами, цифровая переключалка каналов.
Без технической документации тут не обойтись.

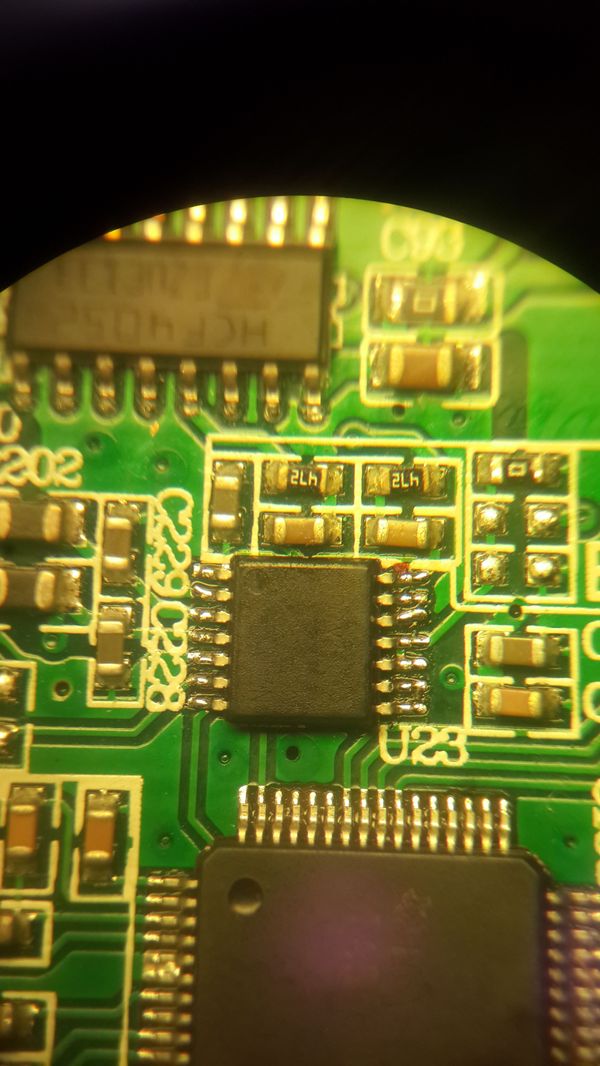

Первым делом решил проверить именно "входную" микруху.
Сбоку, на корпусе колонок, есть переключалка каналов ВХ1/ВХ2/ЦИФР/ОПТИКА.
По документации на микруху смотрим, где питание, проверяем его, а то мало ли. Проверяем приходят ли управляющие напряжения на "переключательные ноги"...
По этой табличке смотрим, какие "переключательные ноги" "активны" и какой выход им соответствует.
Микруха исправна. Далее логично представить, что сигнал должен идти на АЦП (аналогово-цифровой преобразователь). Звук в цифру переводит, если простыми словами.
Смотрим, что это за микруха такая. Оказалась PCM1808. Ищем документацию на нее и по ней смотрим, что куда должно приходить/выходить... Нужные сигналы/напряжения приходят, а вот на выходах Х... Под замену первым ее. Да и судить по своему опыту, очень часто, подобные АЦП выходят из строя первым делом, но я решил удостовериться с "входной" микрухой.
ПотрАшки на операционном столе.
Снимаем АЦП феном.

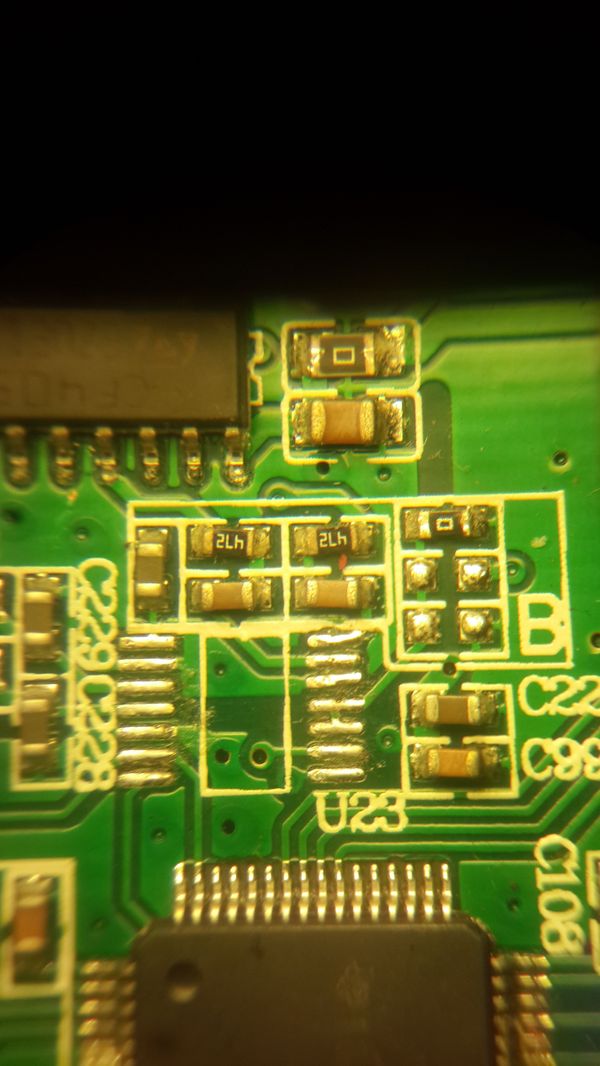

Ставим новую микрушку.

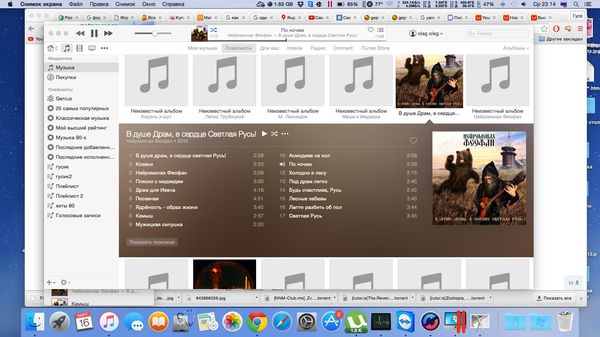

Собираем "на соплях" и к компу их подстыковаем. Включаем любимые песенки с широким диапазоном частот, но с преобладающими нижними. Драм с вокалом, если говорить простым языком.
Все заработало. Собираем все обратно, не забыв в корпусе колонок поправить синтепон, чтоб равномерно по периметру был.
Все работает, главное, что не шуршит, и песенки поет на любом из входов.
