Модель шестивесельного яла 1:36. Часть 1.
Мой друг занимается изготовлением (на лазерном станке) наборов моделей кораблей, лодок и т.д. С его позволения выкладываю сюда фото его сборки ЯЛ-6 с его же комментариями.
Модель в масштабе 1:36.
В набор входят:
- деревянные пластины, изображённые на фото;
- комплект парусов;
- металлические детали, травлёные из латуни;
- нити для такелажа;
- проволока;
- инструкция по сборке
Кондуктор для шпангоутов.
Установка киля и шпангоутов в кондукторе. Шпангоуты тонкие, поэтому довольно легко ломаются при нажатии. При сборке сломал две штуки, но это не беда, т.к. трещины после склейки незаметны.
Черновой планширь.
Подставка.
Вытаскиваем из кондуктора.
Крепления на киле необходимо срезать.
Срезали.
Подлегарс. После его установки конструкция становится заметно прочнее. Сразу пропадает страх сломать шпангоуты))

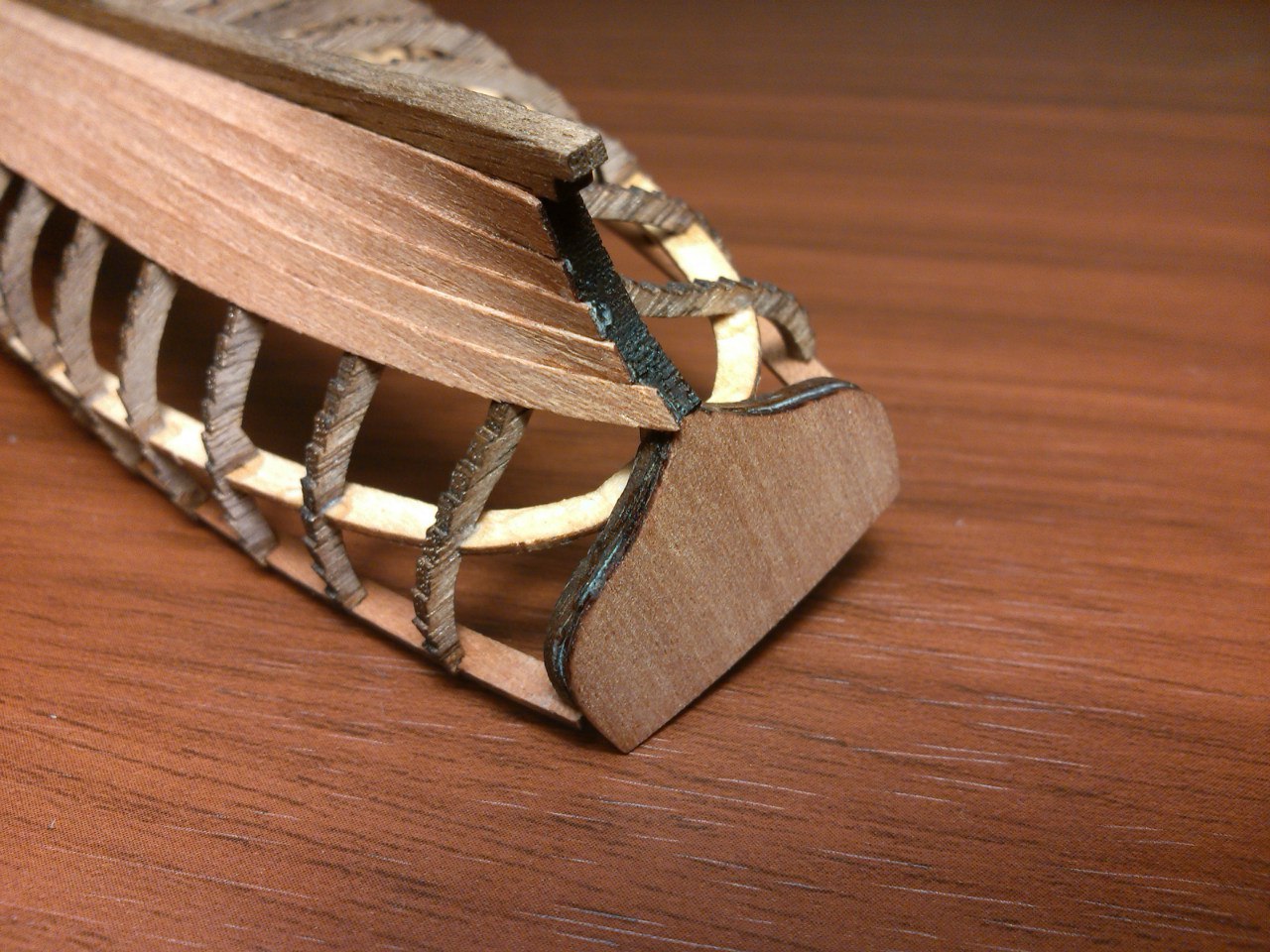

Транец и транцевая обвязка.
Первый пояс обшивки. Долго примерял прежде чем приклеить. Всё боялся, что длины не хватит, но зря - пояс ровно такой длины, чтобы приклеить его не подрезая концы.
Продолжаем обшивать. У следующих поясов припуск больше и клеить их легче.
Неровные торцы будут выровнены, когда весь борт зашьётся.
Обшивка почти закончена. Остались два последних (шерстречных) пояса!
Чистовой планширь и шерстречные пояса установлены.
Нос и корма до и после обработки торцов обшивки
Приклеены буртики
Кормовой лючок
Кильсон установлен.

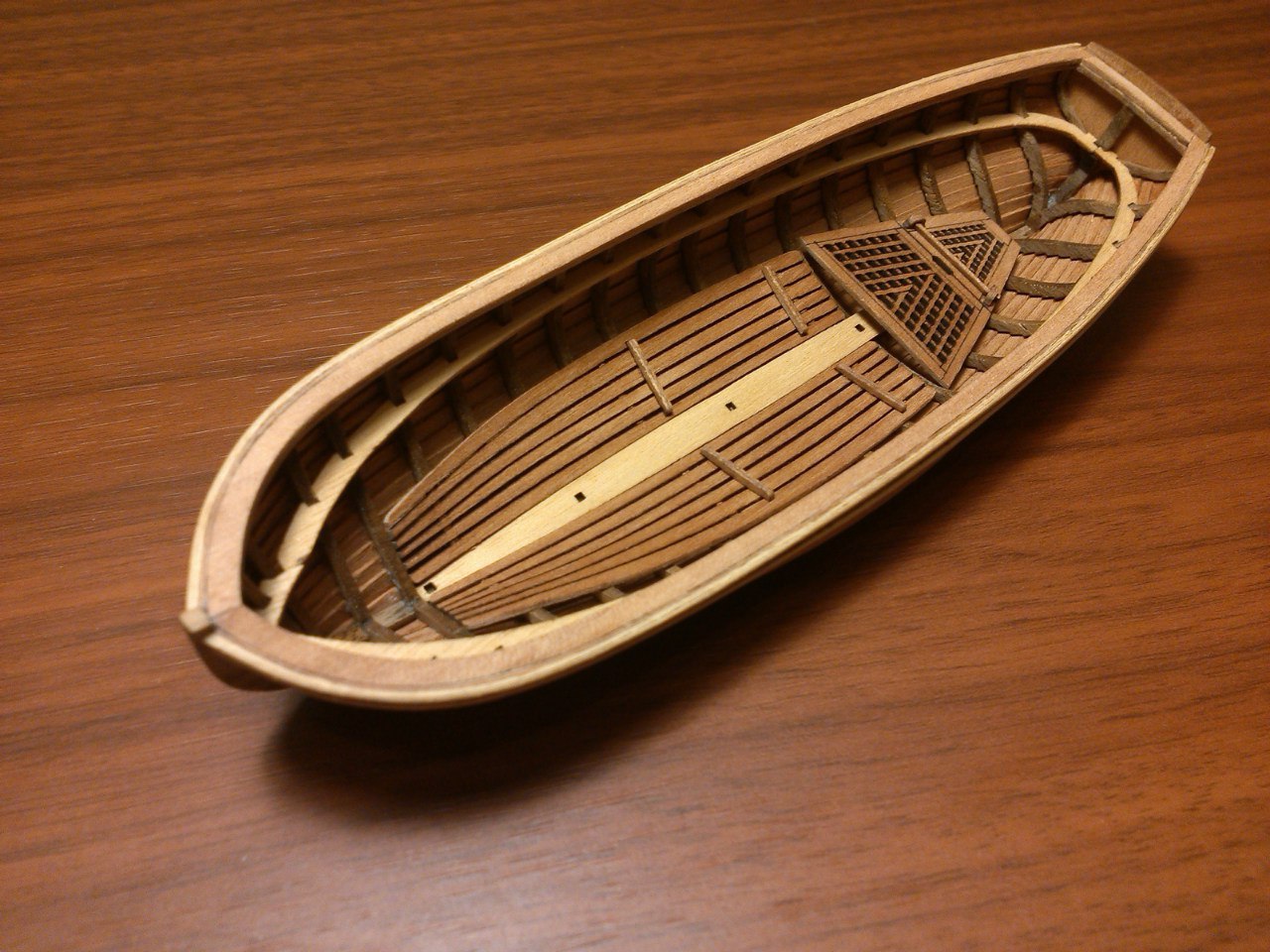

Рыбины и кормовой лючок.
Кормовое сиденье, чаки, банки и носовой лючок. Уже похоже на ял)
Продолжение следует.
Все фотографии не влезли, вторая часть тут - http://pikabu.ru/story/model_shestiveselnogo_yala_136_chast_...
