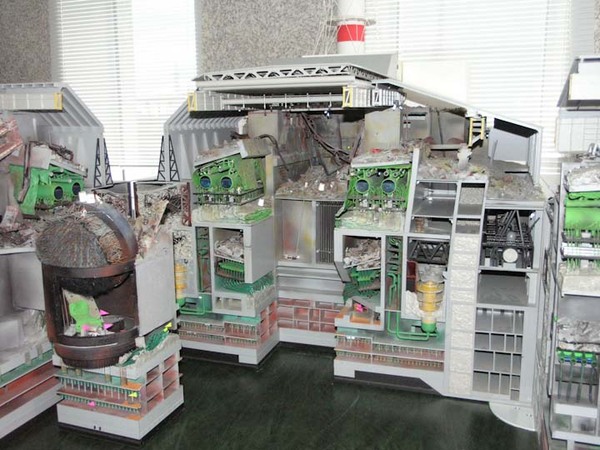

Подробный макет 4 энергоблока ЧАЭС после аварии⁠⁠

Добрый день! Недавно был пост с фотографиями из помещений 4-го энергоблока ЧАЭС ( #comment_65491825 ). В комментарии к этому посту я добавил картинку с подробным изображением энергоблока и, судя по количеству плюсов, этот макет многих заинтересовал.

Фотографии взяты из интернета. Комментарии написал я.

Кликайте для увеличения.

1) Белые конусы - это датчики, которые контролируют общую ситуацию внутри саркофага.
2) Флажки - датчики, установленные в местах скопления реакторного топлива; контролируют температуру и уровень излучения.
3) Маленькие фигурки людей - это места, где побывали люди после аварии (устанавливали датчики, фотографировали разрушения, производили замеры).
4) Реактор расположен на высоте 35 метров над землей, высота центрального зала - 71 метр. Представьте себе колоссальные габариты энергоблока.
5) Зеленые трубы большого диаметра (2 слева и 2 справа) - сепараторы. Разделяют воду и пар. Желтые штуки слева и справа - ГЦН, насосы для подачи воды. Многочисленные погнутые зеленые трубы - обеспечивают снабжение водой.
6) Маленькие отсеки в самом низу - это зона локализации аварий. Расположена НАД землей, это не подвал. Оранжевые лужи - застывшее топливо, которое когда-то прожгло толстое днище защиты реактора и вытекло на нижние уровни.
7) Машинный зал на макет не влез, не ищите его (именно там расположен турбоагрегат).

8) На стыке частей макета можно заметить выдвинутую полочку с компьютерами - это БЩУ, блок управления. Получается, что операторы БЩУ во время работы сидели спиной к реактору.

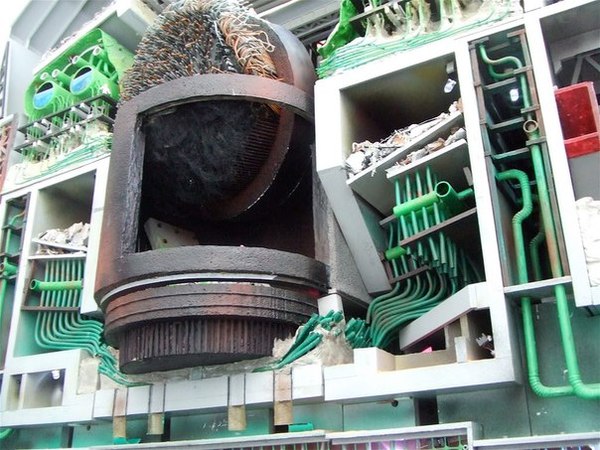

9) Черная цилиндрическая штука в центре макета - защита реактора. На ней лежит крышка реактора ("Е", "Елена"), ее вес - 450 т.! Взрывом ее подбросило аж до самой крыши центрального зала, а потом она рухнула обратно, навсегда застряв поперек жерла реактора. Если присмотреться повнимательнее, то над этой крышкой можно заметить какие-то изогнутые конструкции. Когда-то это были мостовой кран центрального зала и разгрузочно-загрузочная машина. Торчащая "арматура" из этой крышки - вырванные взрывом топливные каналы.
10) ~75% внутренних помещений завалены мусором или полностью разрушены, поэтому доступа туда нет. Совсем нет. В этих помещениях  навсегда замурованы самые разные клапаны, вентиляторы, коллекторы и т. д.

^ Серая крыша над макетом - это не изначальная крыша реакторного зала. Это сам саркофаг. Такой вот он тонкий и ненадежный. А с внешней стороны эти бетонные конструкции кажутся такими массивными и долговечными...
