Как я делал PCP винтовку, часть 6.
http://pikabu.ru/story/kak_ya_delal_pcp_vintovku_4373430
http://pikabu.ru/story/kak_ya_delal_pcp_vintovku_chast_2_437...
http://pikabu.ru/story/kak_ya_delal_pcp_vintovku_chast_3_437...
http://pikabu.ru/story/kak_ya_delal_pcp_vintovku_chast_4_437...
http://pikabu.ru/story/kak_ya_delal_pcp_vintovku_chast_5_438...
Радуемся товарищи, рейтинг вырос, пилю второй пост за сегодня, сразу выложить все не смогу, ребенок периодически компьютер забирает под просмотр мультиков.
Теперь приступаем к ударной группе и всему что поближе к прикладу.
Приклад крепится вот на такую убогую, кривулину, я как ее увидел так у меня сразу изжога началась.
Такая деталь нас не устраивает, как обычно берем кругляк дюрали и протачиваем под диаметр трубы компрессора.
Сверлим и режем резьбу, здесь будет механизм поджима боевой пружины, для регулировки силы удара по клапану.
Разворачиваем, сверлим большим сверлом, лишний металл надо убрать, да и отверткой чтобы залезть внутрь, для регулировки поджима пружины.
Теперь точим сам поджимной болт, это часть на которую одевается пружина.

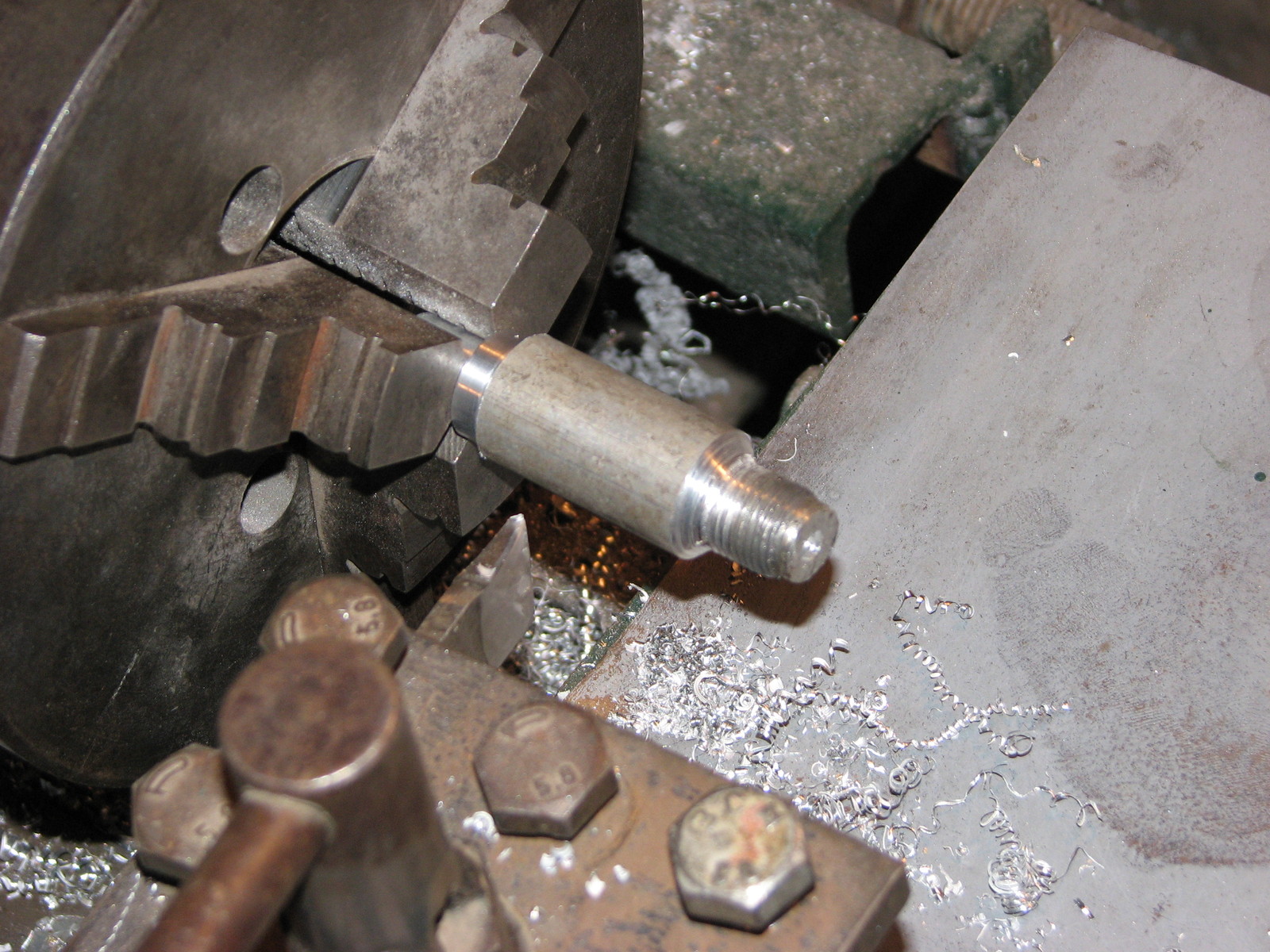

Переворачиваем и обтачиваем под резьбу, режем резьбу.
Делаем пропил под жало отвертки и вот что получилось.
Делаю ручку ударника, хорошую бронзу на нее было жалко, взял старый, гнилой шток вентиля.
Как обычно режем резьбу и протачиваем головку ручки.
Ручка такая же, как на досылателе.
Теперь ударник, сначала я сделал ударник из фторопласта, но его веса оказалось категорически мало, сила пружины не открывала клапан, второй сделал из дюраля и стало нормально.
Сверлю глухое отверстие под пружину и режу резьбу сбоку, под ручку взвода.
