Очередное мое поделие по теме Fallout. Рыская среди модов для четвертой части, наткнулся на броню анклава в классическом варианте. Предыдущие варианты: https://pikabu.ru/story/x02_silovaya_bronya_anklava_fallout_10616917?utm_source=linkshare&utm_medium=sharing

https://pikabu.ru/story/anklav_prismatrivaet_za_toboy_silovaya_bronya_aklava_fallout_76_10270800?utm_source=linkshare&utm_medium=sharing

https://pikabu.ru/story/fallout_silovaya_bronya_x01_9838840?utm_source=linkshare&utm_medium=sharing

Дальше готовим основную модельку брони. Изначально модель была без модификации тесла, но когда я увидел как она выглядит с теслой, то решил печатать ее и добавить в нее немного "огонька".

Сначала хотел питать от аккумулятора, но одного не хватало, два уже негде было размещать, но и их не хватало по напряжению. Места для их размещения не хватало, надо было делать отсек, чтобы можно было вытащить аккумуляторы для подзарядки. Размещение аккумулятор внутри корпуса фигурки не вариант - нет места, в подставке - слишком толстая выходит. Выбрал вариант подводить питание от внешнего блока 12B через подставку и дальше через ноги. Контакты надо делать быстроразъёмными, не хотел привязывать фигурку намертво к подставке. Сделал следующим образом: в пятках вставлен магнит, с внутренней стороны к нему подходит провод. В подставке подпружиненный контакт. Устанавливаем фигурку на подставку, магнит в пятке прилипает к контакту в подставке и вуаля, есть питание. Подпружиненный контакт под весом фигурки прячется внутрь подставки.

Видео как работает эта штука. Вся проводка скрыта внутри фигурки и внутри подставки. Работает шикарно.

Ну и результат ниже. Стойки станции и сама фигурка не меняют своего местоположения, остальной шмот можно переставлять как хочется. Из ведра можно все вытряхнуть и устроить беспорядок. Мини нюк в "Тостяке" готов к выстрелу, разрядить не получится, отдельно стоящий можно попинать ногой. Сам толстяк и плазму можно уронить или переставить. Ящик для инструментов передвинуть или сделать из него две штуки.

Ну и с "огоньком". Не сделал защиту от "дурака", если фигурку перевернуть на 180 и поставить при подключенном питании, то будет немного дымно. Размер фигурки без подставки около 24 см.

Доклад окончил. Встретимся на пустошах, Выживший.

Продолжаю делать разные модификации брони из Fallout. В этот раз взгляд упал на Blackbird ("Черный дрозд").

Как обычно начинаем с 3d модели. Очень понравилось делать надписи выпуклым или вдавленным способом. При покрасе не нужны будут декали или маски, которые зависят от масштаба. Захотел увеличить и надписи увеличились, уменьшаем масштаб и надписи уменьшаются.

Тут что-то произошло и часть фоток "ушло на радугу".

P.S. В качестве анонса.

Очень долго искал данный вид брони. Нашел на известном сайте модов. Готовим 3d модель.

Много беспокойства вызвал шлем, очень тонкие поверхности - плохо для печати. Т.к. я планировал при печати увеличить модель до 150%, то толщина оказалась приемлемой.

Моделька сама по себе простая, всяких деталюшек не очень много, в отличие от Hellcat или Винтокрыла. Тут самая интересная часть была в покраске.

Приветствую уважаемых подписчиков и мимо проходящих, а также любителей Fallout и всего с ним связанного.

Меня спрашивали, если у меня в модель брони анклава. Теперь могу с уверенность сказать, такая броня есть у меня. По аналогии с Винтокрылом и джетпак присутствует.

Силовая броня "Винтокрыл". Fallout 76

Модель не очень сложная в плане 3D, но вот сделать множество заклепок на поверхности заняло много времени.

Кратко о технике. Берется низкополигональная модель, на нее накладывается модификаторы увеличения количества полигонов и выдавливания по текстуре. Текстуры брались оригинальные и потом дорабатывались в редакторе. Увеличивалось разрешение и детализация.

Для примера, слева модернизированная текстура, справа почти оригинальная, только в оттенках серого.

На каждую модель брони обычно используется 5 текстур: голова, руки, ноги, торс и джетпак. Каждая деталька примеряет текстуру, крутится в разные стороны, чтобы все выглядело хорошо.

Далее все детали навешиваются на модель каркаса и начинаются танцы с проработкой окончательного вида деталей для печати. Каркас у меня подготовлен один и он также модернизируется под каждую броню отдельно.

Каркас силовой брони Fallout

Теоретически можно все склеить в одну кучу и распечатать целиком, но будет большой геморрой с самой печатью: расстановка поддержек, отверстий для слива излишков смолы, потом удаление поддержек и окраска. Для маленьких миниатюр такой способ оправдан, для больших моделей лучше всего разделить большую деталь на части.

На данном примере ступни состоят из 4 отдельных деталей, которые легко напечатать, обработать, покрасить и склеить. Даже если где-то будет брак при печати, то проще перепечатать мелкую деталь, чем всю модель целиком.

Вот еще пример.

Количество деталей не большое, все распечатались без дефектов и всего за 3 захода.
Финальная модель на фотках ниже. Высота около 24 см.

Джетпак снимается и одевается.

P.S. Хочешь такую? Контакты в профиле.

Потихонечку продолжаю делать разные типы силовых бронек. Классические все сделаны, к классическим я отношу Т-45, T-51b, Т-60 и X-01. Достаточно большое разнообразие бронек появилось в Fallout 76, есть как довольно интересные, с моей точки зрения, - Винтокрыл, Hellcat, Черный дрозд так и совсем криповые - с головой дельфина или с головой Vault-Boy. Зачастую это не полноценные типы, а что-то типа модифицированного обвеса или просто скина. Кому интересно могут ознакомиться по ссылке https://fallout.fandom.com/wiki/Category:Fallout_76_power_ar...

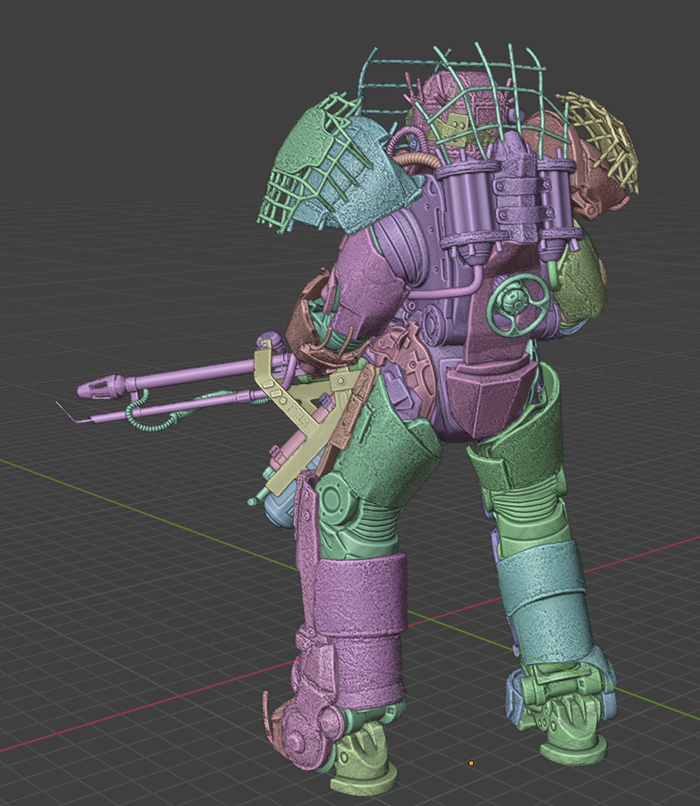

Разработка модели была долгой, слишком много условностей было в оригинальной модели. Щитки защиты плечей висели в воздухе, защита голени также никак не прикреплялась к броне ног, пришлось "сверлить" отверстия и делать болты.

Количество деталек убило, хорошо, что можно просто отзеркалить парные как на этапе проектирования так и на этапе печати.

Джет пак решил сделать съемным, так прикольнее. И силовое ядро теперь на месте вместо дырки.

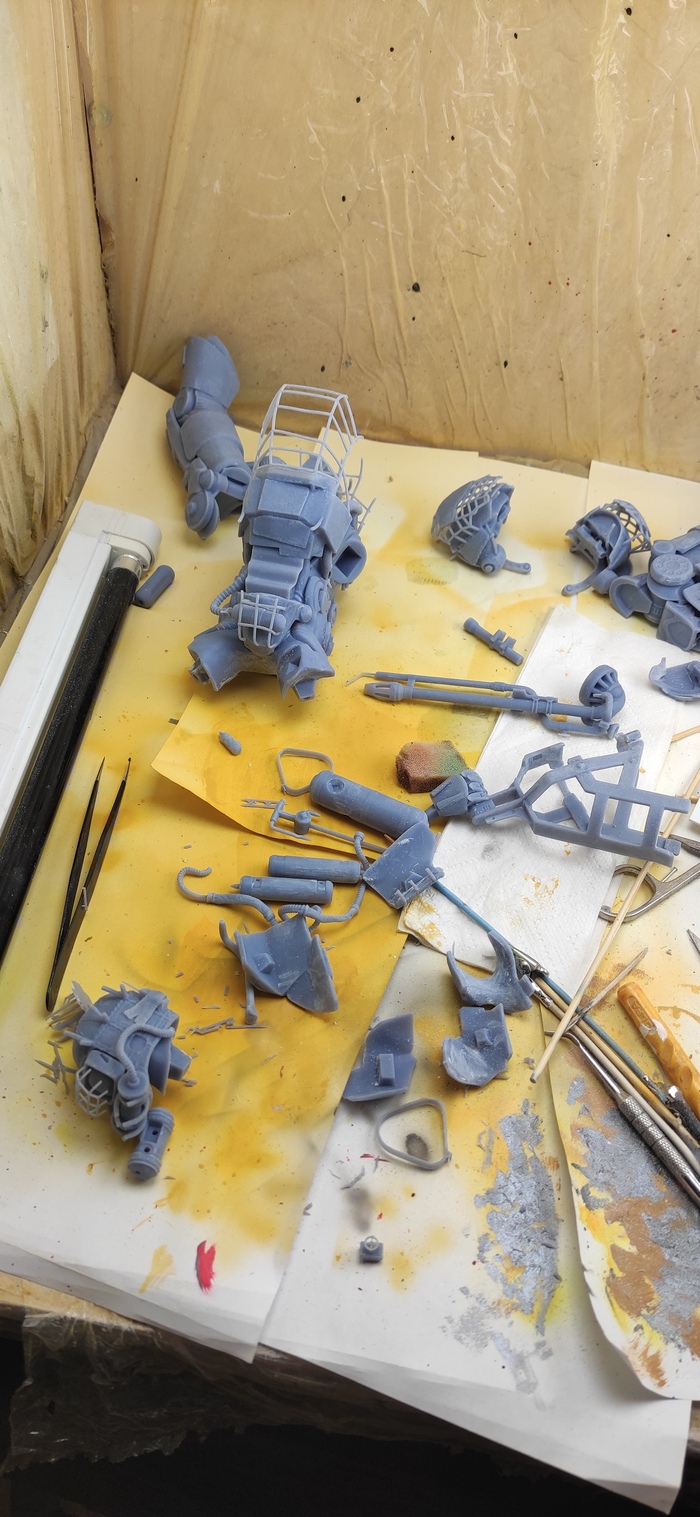

Ворох деталек, которые надо собрать в единое целое.

Шлем состоит из 7 деталей, много возни оказалось с проводами, никак не хотели вставать на свои места.

Нижняя часть ноги тоже преподнесла сюрпризы, амортизатор никак не хотел вставать в посадочное место. очень боялся угробить два тоненьких проводка с внутренней части амортизатор.

Примерка головы с туловищу. Передняя броня навесная из 3 деталей + боковинки с трубками. Тут все встало как влитое, даже особо много пилить не пришлось.

Тестовая сборка джетпака. Тут вообще все легко.

Грунт высох и детали готовы к покраске.

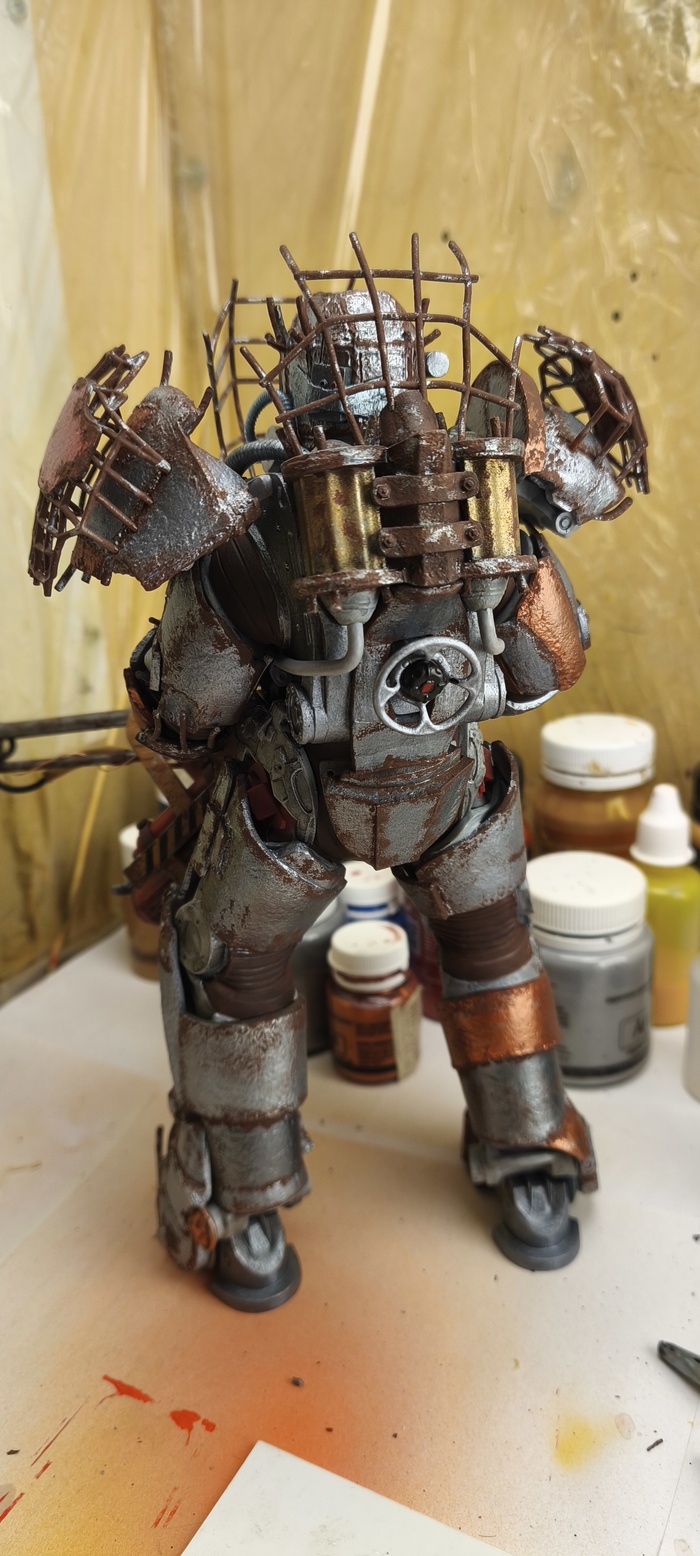

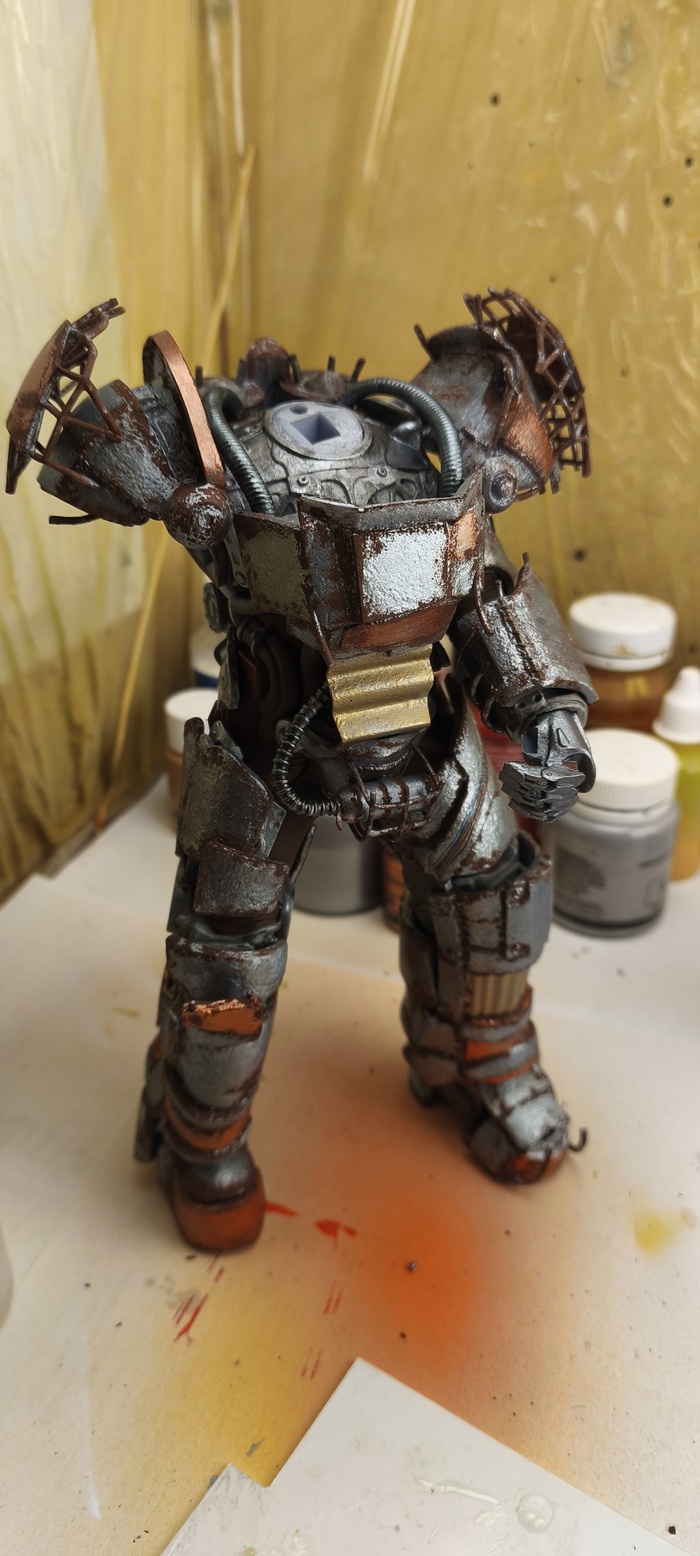

Наносим следы выступающей ржавчины, подтеки и т.п.

Проводки-волоски выжили.

И полностью готовый.

Добавим индивидуальное средство подъёма.

P.S. Могу изготовить практически любую модель из Fallout 3, 4 и 76.

Когда я сделал эту модель первый раз, уже тогда я решил, что сделаю всю серию классической силовой брони. Хотя первый блин был немного комом, но на этой модели я отработал создание самой модели, печать и покраску. Многое вышло не так как хотелось, но опыт был бесценен.

Всего процесса не сохранилось. Остался только результат. Эту штуку я печатал еще на Anycubic Photon.

В общем через два года я снова ее сделал, но уже с большей детализацией. Разные цвета - отдельные детальки.

Ну а дальше как обычно. Пихаем с в слайсер и в печать. Вот такая красота после нескольких часов печати, еще лоснится.

Уже промытые в спирте.

Дальше небольшая засветка в утрафиолете и приступаем к удалению "пеньков" от поддержек. Было.

Стало.

И так с каждой деталью. Самая муторная и пыльная часть. Попутно проверяем стыкуемость готовых деталей.

Потом снова купаться в мыльной ванне.

После сушки, грунтуем. Я сцеживаю грунт из балона и потом задуваю аэрографом, а дальше ад с промывкой этого самого аэра. Есть ли о кого опыт при использовании другого грунта (не из балона), поделитесь в комментариях.

Дальше начал красить в металлик, но после покраски, все стало каким-то обычным и не интересным. Добавим цвет!

Теперь добавим следы использования.

Тут много чего отсутствует, процесс был творческий, руки грязные. Так что сразу частично собранный.

И полностью собранный.

Ну и групповая съемка.

Предыдущие посты об изготовлении силовой брони.

Fallout 76 силовая броня Hellcat

Fallout. Силовая броня X-01

Силовая броня T-60 Fallout

Каркас силовой брони Fallout

Силовая броня T-51. Fallout. С описанием техпроцесса

P.S. Дальше буду неспешно делать комплекты из Fallout 76. Есть там интересные.

P.P.S. И да, могу сделать практически любую модель из игр Fallout 4 и Fallout 76 на заказ.

В коментах из предыдущих постов попросили немного осветить процесс создания.

Из новшеств, которые я тут применил, сделал отдельными детальками передние броневые щитки, которые потом надевал на основу, чтобы больше деталей было видно.
Итак за основу берем оригинальную модель из игры. Где и как ее взять - тема для отдельного поста. Возможно и сделаю как-нибудь.

Модель у нас изначально низкополигональная и без объема. Если печатать сразу как есть, то ничего не получится совсем. Модель представляет собой набор плоскостей, т.е. толщины у нее как-бы и нет, а для печати нужен замкнутый объем и задача состоит в том, чтобы объединить плоскости и создать объем. Эта задача самая важная и долгая, приходится на этом этапе также продумывать как потом модель будем печатать, собирать и красить. Продумывается на сколько частей модель разрезать и в каких местах. Какие-то детали можно объединить и печатать целиком, а что-то нужно сделать отдельно.

Дальше идет применение модификаторов увеличения полигональности, накидывание текстур выдавливания. Я обычно использую оригинальную текстуру и перерабатываю ее в графическом редакторе. Редактирование текстуры также занимает много времени. После всех выше описанных манипуляций модель приобретает более интересный вид.

Потом добавляю ключи для сборки, это такие выступы и впадины, которые потом при сборке должны друг с другом соединяться. Проверяю, чтобы не было потерянных полигонов, инвертированных нормалей, взаимно пересекающихся полигонов и прочей ерунды, которая может помешать печати. Можно конечно все отремонтировать уже в слайсере, но в бесплатных этого либо нет, либо данный функционал усечен, да и не удобно.

Далее экспортируем готовые детальки в STL, расставляем поддержки, подготавливаем файл для принтера и начинаем печать. Часть процесса в предыдущем посте Каркас силовой брони Fallout.

Некоторое количество часов спустя, отколупываем с платформы готовые детальки.
Отковыриваем поддержки и идем купаться в спиртовую ванну, чтобы смыть остатки смолы. Особенно хорошо надо промыть внутри (модель то полая) иначе потом деталь может лопнуть, т.к. остатки смолы будут полимеризоваться, но очень медленно в потом создавшиеся напряжения порвут модель. Читал у людей фигурки взрывались на части. %) У меня не взрывались, но на паре моделей появились трещины через год примерно.

Детальки выкупали, теперь просушить и под ультрафиолетовую лампу, чтобы поднабрали прочность. Слишком тонкие и мелкие детали снимаю с поддержек после купания и до засветки ультрафиолетом, чтобы еще мягкие поддержки было проще срезать. Длинные и тонкие сначала засвечиваю, а потом удаляю поддержки, иначе деталь может выгнуть со временем из-за неравномерной полимеризации.

Дальше идем шкурить детали от пеньков поддержек, если остаются дырки, аккуратно капаем каплю смолы и засвечиваем ультрафиолетом и потом выравниваем шкуркой. Грунтуем.

Какие миленькие дырочки.

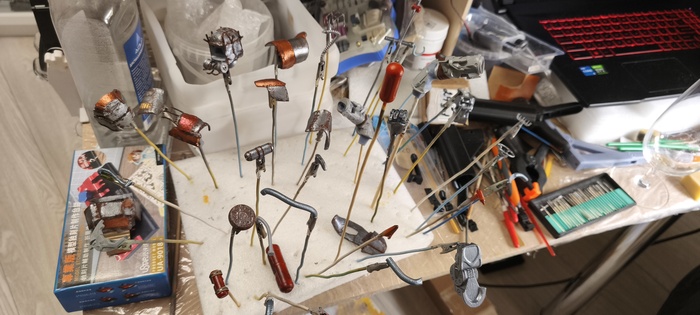

Наносим основной слой краски под металлик. И поверх него жидкую маску, для имитации царапин и потертостей. Потом когда основные слои краски будут нанесены, маска удаляется со всеми слоями краски нанесенными поверх нее.

Красим в основной цвет. Поверх основного зеленого наносился еще один слой зеленого другого оттенка, чтобы был эффект выгоревшей на солнце краски.

Так гораздо симпатичней. С снова дырочки.

Пробуем собрать.

Попробовал использовать пигменты, пока не покупные, настрогал из пастельных мелков для имитации ржавчины. Результат мне понравился, буду делать так и дальше. Обработал смывкой, чтобы выделить швы, выступы и т.п.

Для сравнения. Маленькая бронька была сделана в конце 2020 года и состоит только из 5 деталей, большая в начале 2022 по заново созданной модели. Больше детализация, больше размер.

Последняя.

Печатал на Anycubic Mono X 6K. Грунт Kudo. Краски Акан, Wizzart. Пигмент - натертая пастель. Смывка - сильно разбавленная краска.
