Сообщество Ремонтёров

Добрый.

Начну с карточки для понимания

Да, серия постов будет с ремонтом всей премиальной линейки s21, s22, s23 ultra. Чё я только одни яблоки показываю)

Итак, начало истории ремонта берётся из недалекого конца 2023 года, где телефон чуток затопили, а местные сервисы в Нижнем Новгороде все как один приговорили данные к полной потере и предлагали тупо заменить материнскую плату на другую без данных.

Как обычно, я являюсь (по версии клиентов) последней инстанцией перед инквизицией, ибо с моим опытом, знаниями и умениями мастеров не так уж и много.

Даже не так. Я работаю в удовольствие и это моё хобби, которое превратил в работу, поэтому мне нравится копать уже перекопанное и мёртвое за овер прайс с высокими шансами на восстановление, правда порой бывает очень долго)

Начало карточек у меня нет, я не планировал что-то показывать, думал ерунда на пару часов но, к сожалению, это растянулось на полгода xD

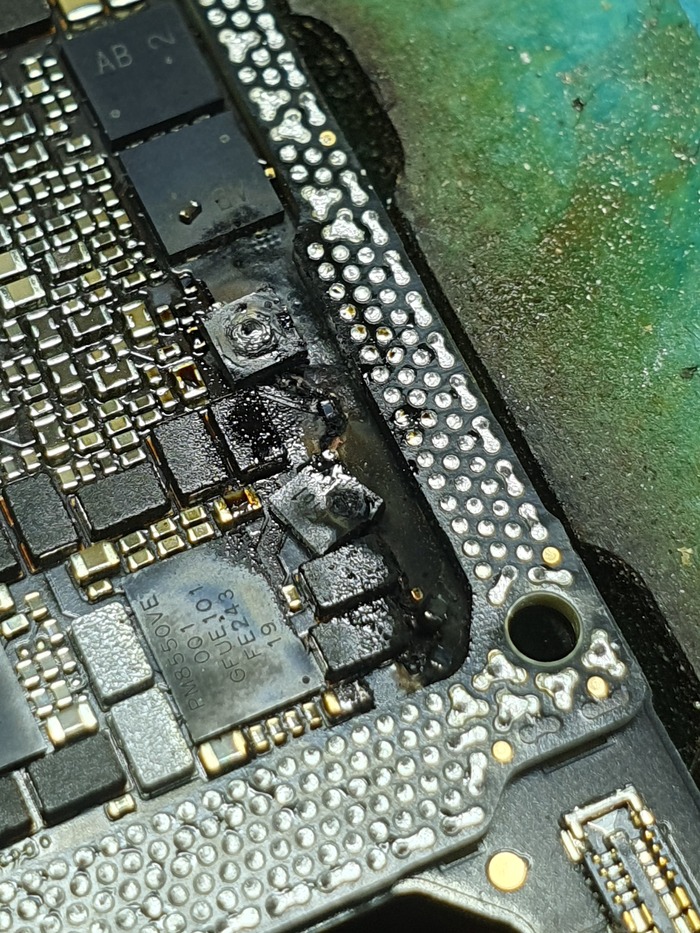

Сначала я пытался делать видимые повреждения на верху платы, покупая нерабочих доноров для украдания контроллеров и рассыпухи

Но это не взлетало.

Согласовав стоимость серьёзного ремонта я принялся искать полностью рабочую материнскую плату для переноса данных клиента на неё.

Не думал, что это будет таким квестом.

Задача не только найти полностью рабочую, не копанную другими и не заблокированную доску, а найти её в приемлемую цену.

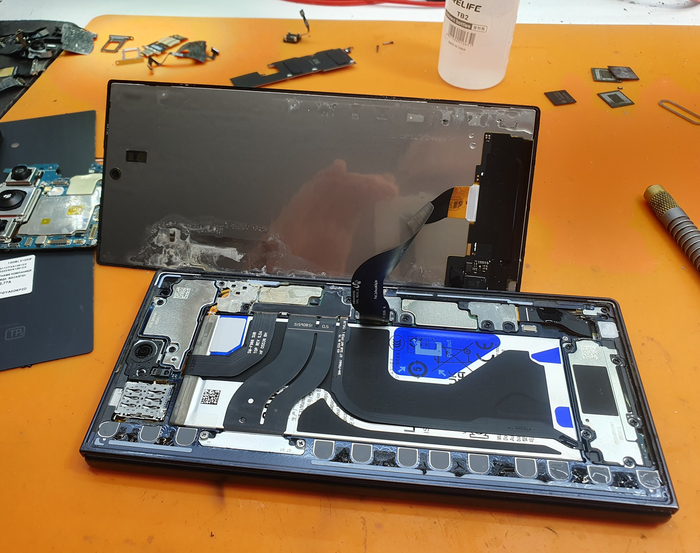

Нашёл:

Согласовал стоимость и приступил к ремонту.

Для переноса данных тут, как и на яблоках требуется 3 микросхемы:

Процессор, чип памяти и security nvm, т.е Knox, который стал физической микросхемой с 20 линейки.

Озу я оставляю родную, чтобы в дальнейшем не возникло проблем и телефон запустился с кнопки.

Всё это дело надо переошарить на припой с температурой плавления подешевле, в данном случае 183°С, а чип памяти и оперативку вообще на 139°С, чтобы во время запайки не сдохли:

С рабочего донора нужно посрезать микроциркуляркой всё лишнее

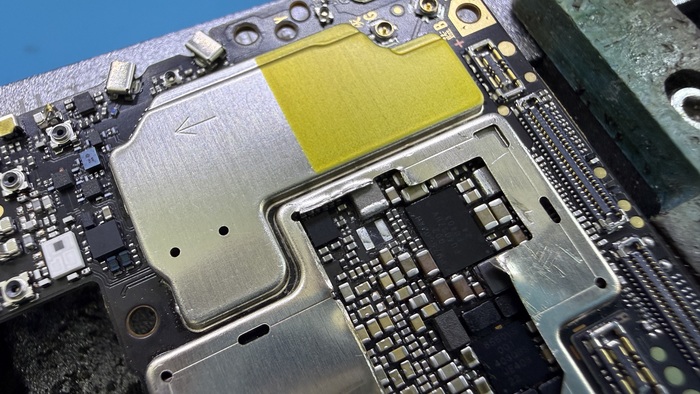

Сначала защитные экраны для доступа к чипам

Потом украдаю рабочую оперативку себе на будущее и срезаю сначала чип памяти

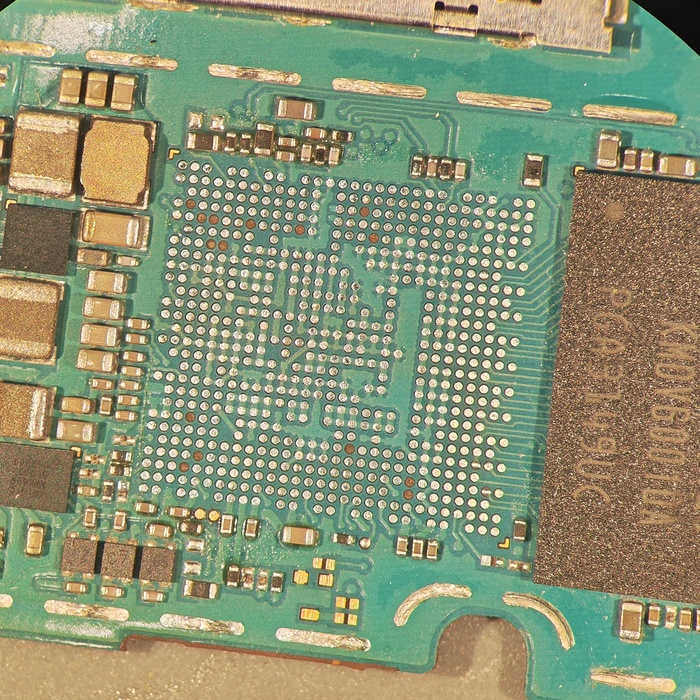

А потом и процессор

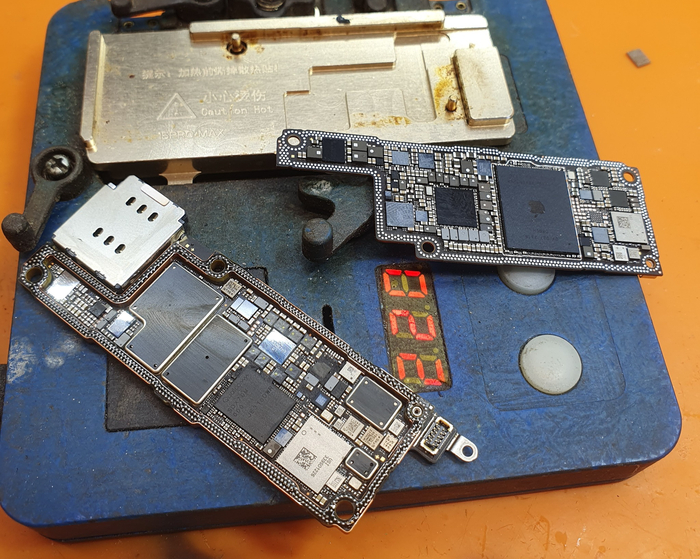

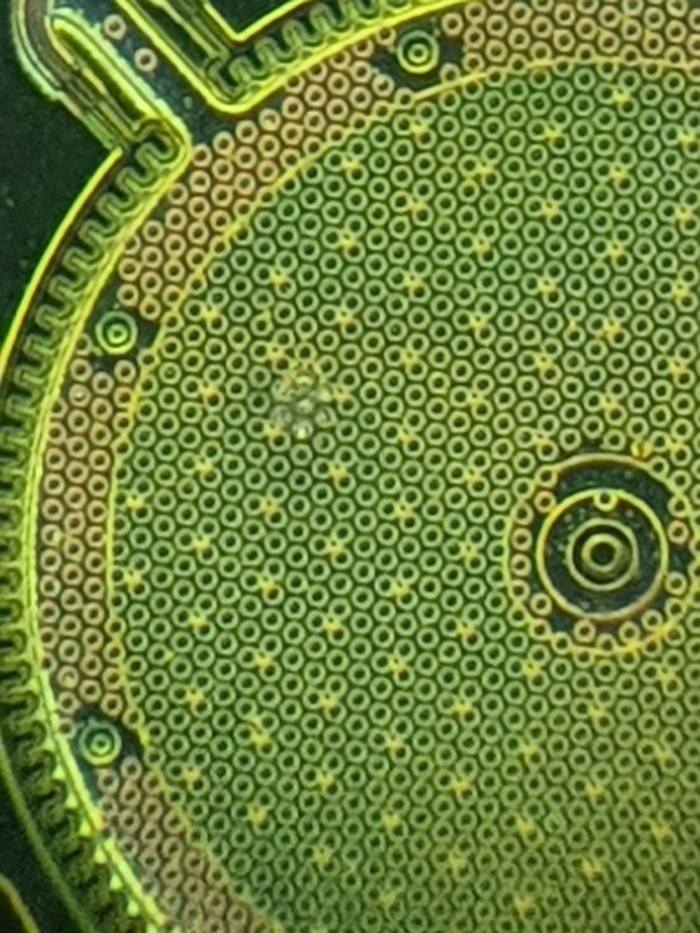

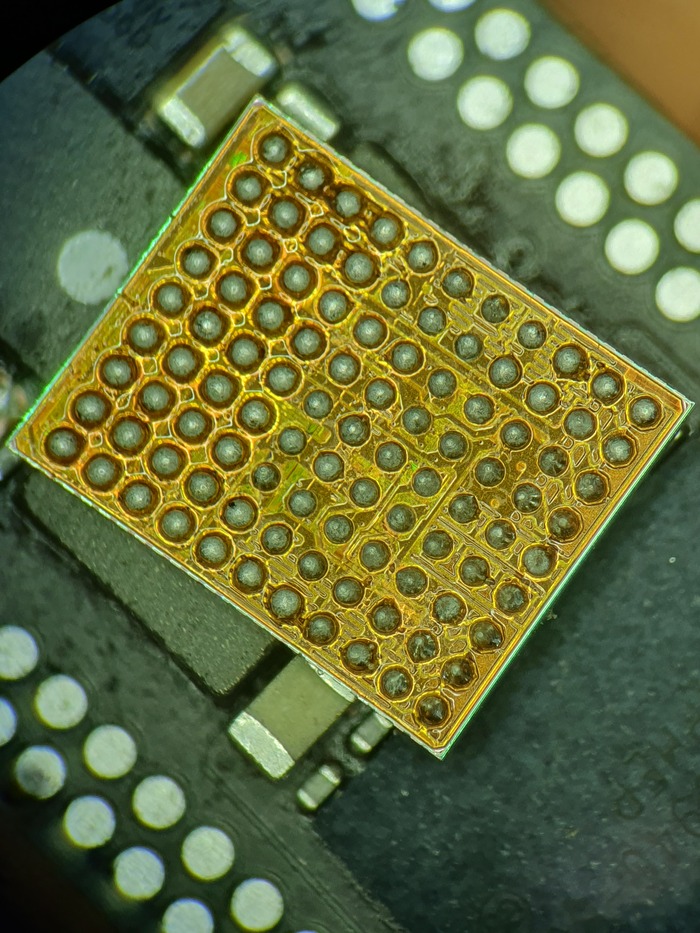

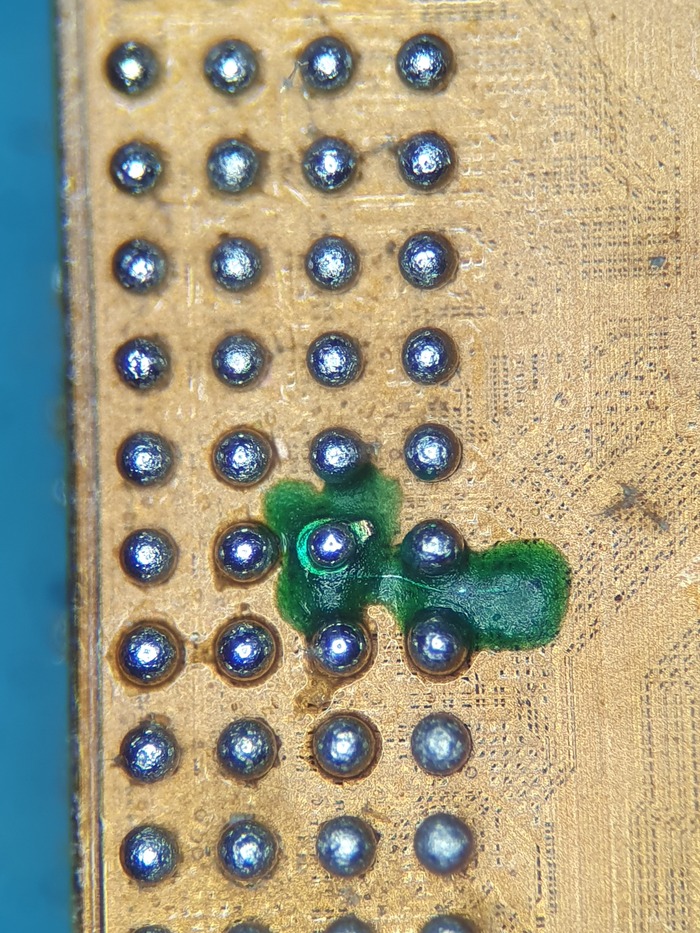

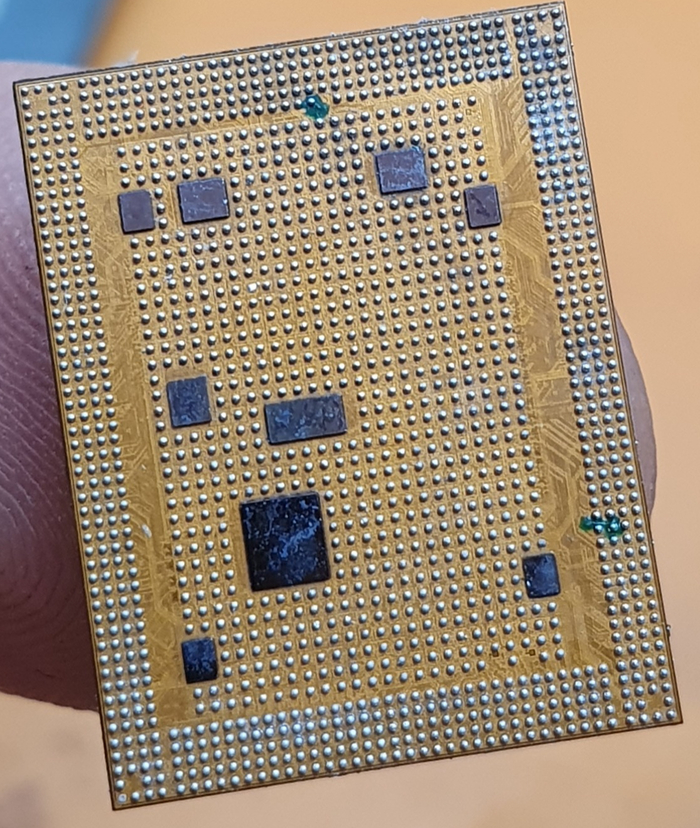

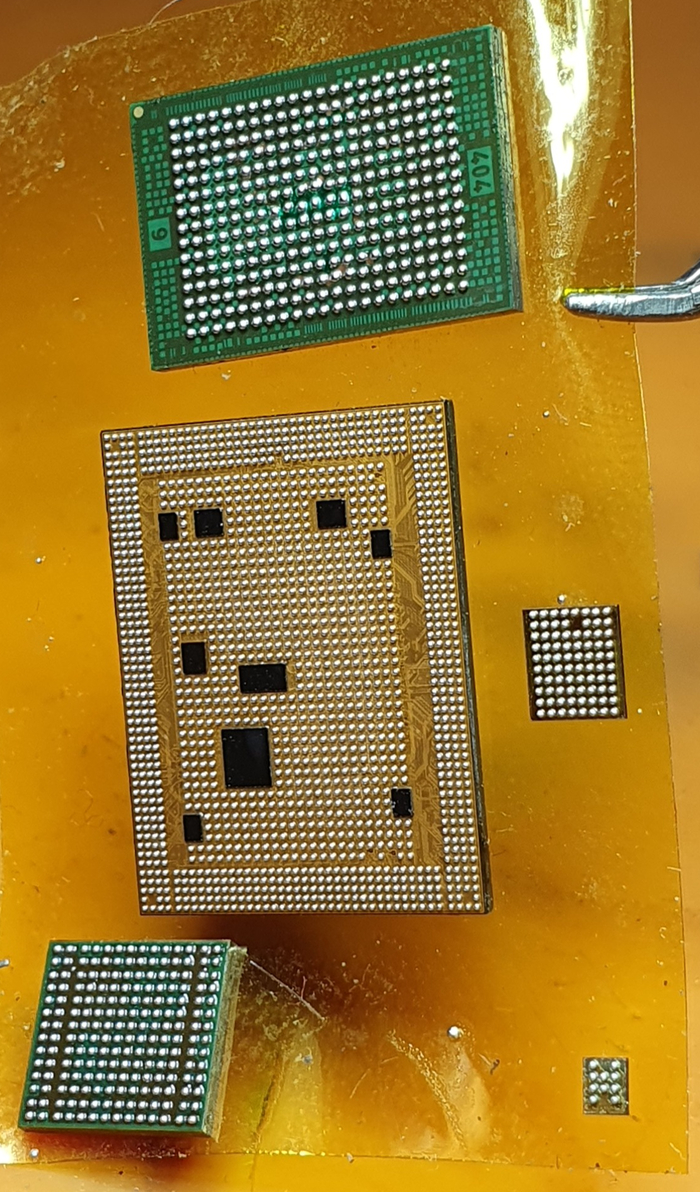

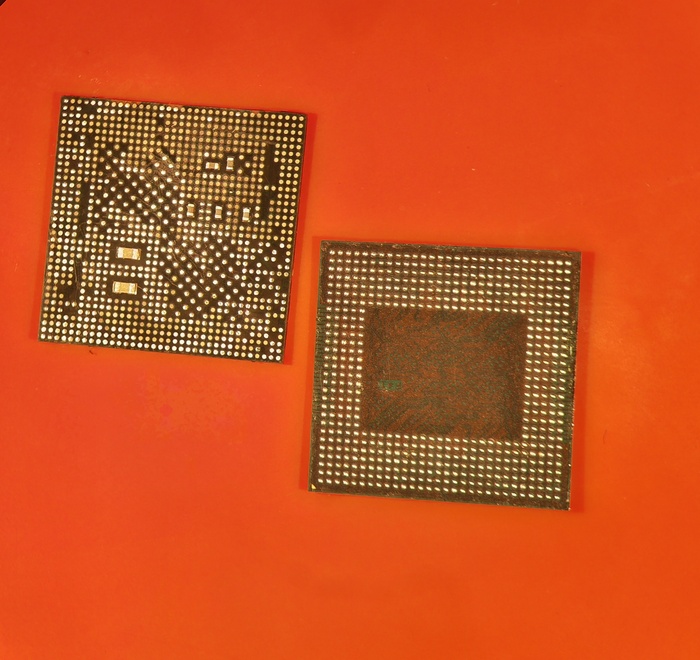

Тут можете увидеть сам кристалл, микроBGA - пайка крепления кристалла к текстолиту процессора, а по краям, более крупные контакты - переход в верхний текстолит для оперативки.

Сначала припаиваю процессор и чип памяти (он сам припаялся, так как температура плавления намного ниже температуры плавления припоя процессора).

Дуть на память, тем более ufs 3 крайне не желательно, они очень хорошо умеют умирать от нагрева.

Далее припаивается Knox и оператива

Красота же)

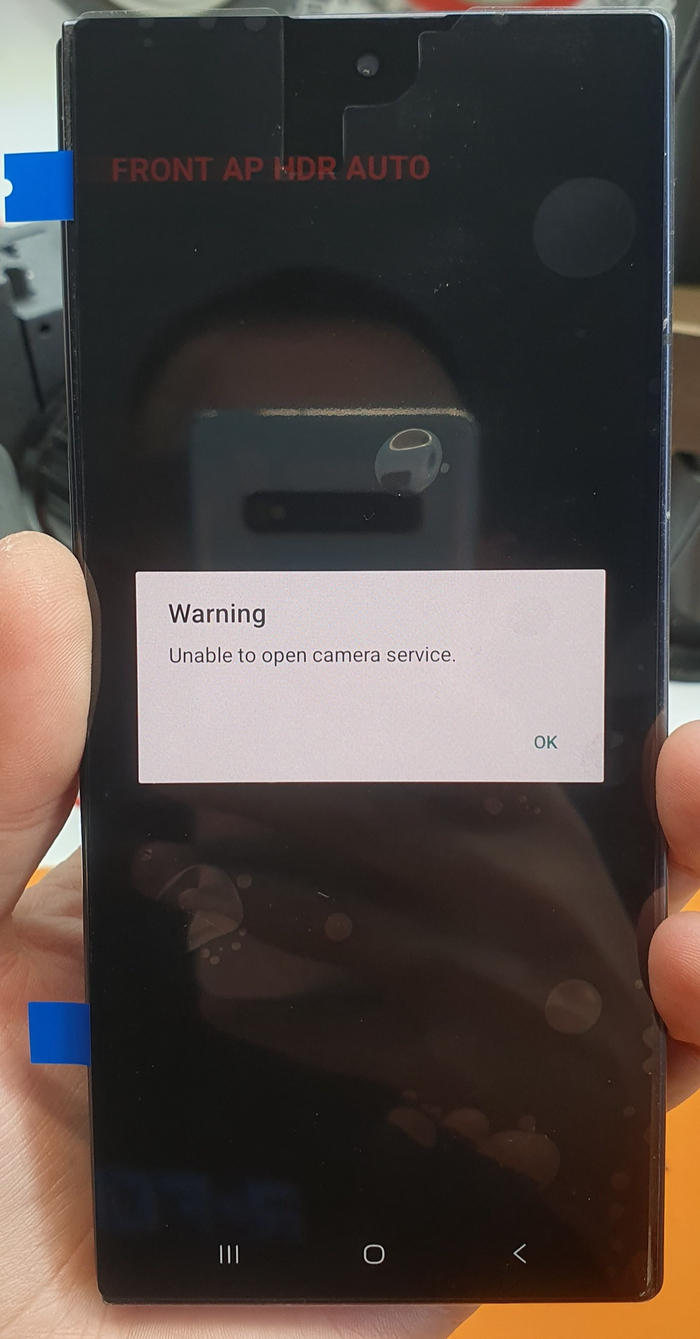

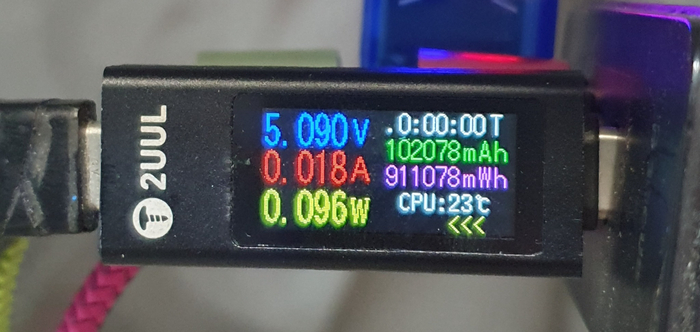

Далее продолжительный запуск, так как процессору нужно заново привязать не родной серийник сенсорного хаба и модема (сети тут не будет, нужен родной чип)

Мохнатка)

Далее можно сливать данные и не ремонтировать, так как основная задача выполнена!

Стоимость такого ремонта 20 тысяч!

Но клиент захотел фулл технику, поэтому доплачивает ещё 10 тысяч за восстановление сети, замену аккумулятора и парочку шлейфов.

Допихиваю модем

И делаю систему охлаждения

Закрывая это дело медным скотчем

Это тоже важный этап, про который забывает 99% мастеров.

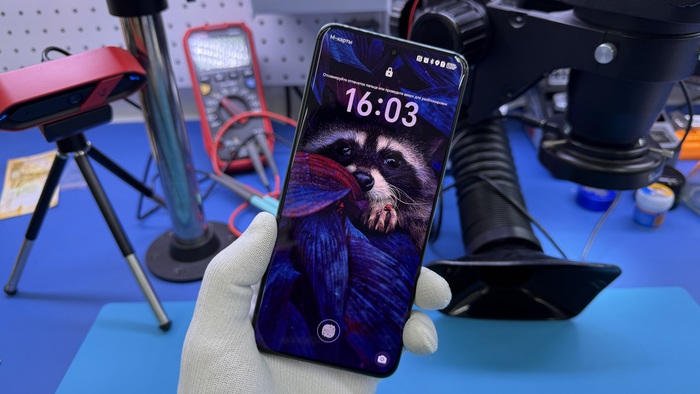

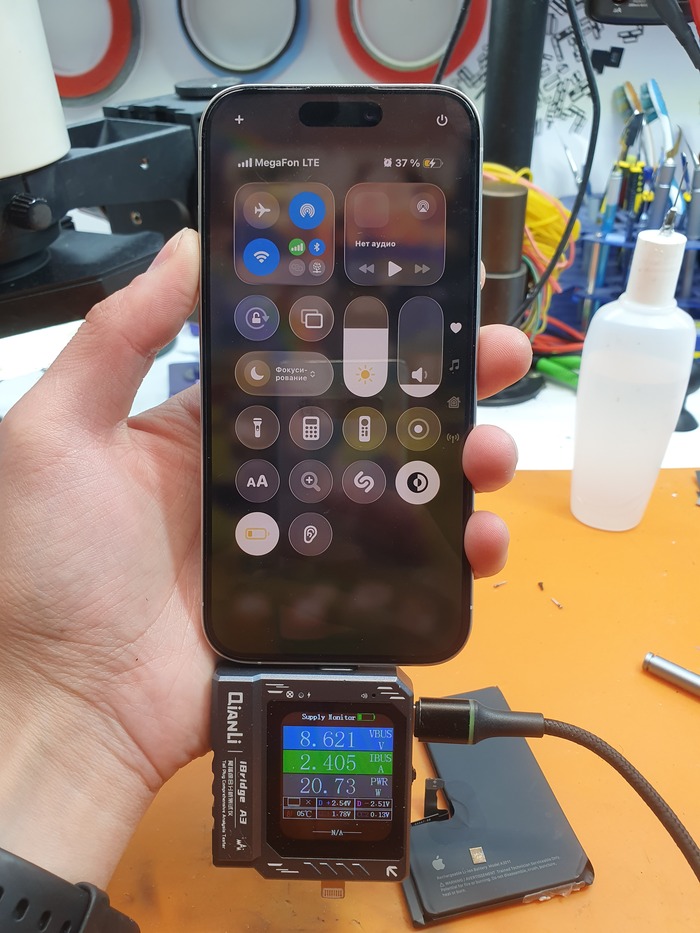

Сеть взлетела

Заменённое и восстановленное на фотокарточке стоит всего 30 тысяч рублей!

Общее время ремонта с поиском доноров и попытками восстановления сначала родной платы - полгода.

Основной ремонт с наличием всех запчастей - 5 часов.

Вижу хочешь задать вопрос: почему спилил рабочие чипы?

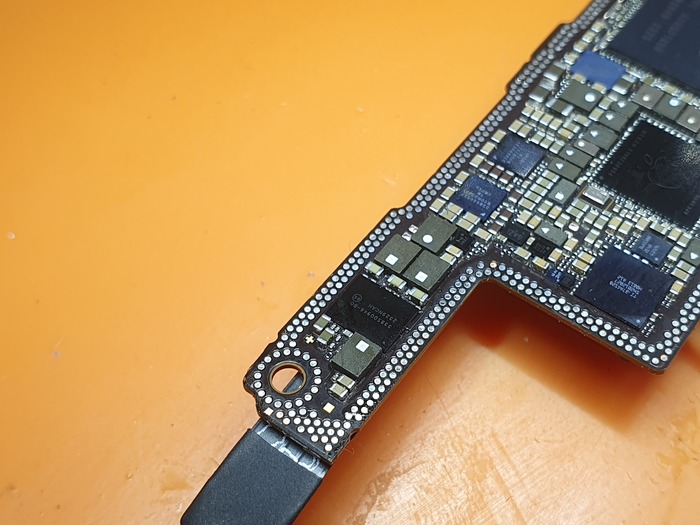

Отвечу: плата двухэтажная, как и у моделей, скажем например s21 ultra:

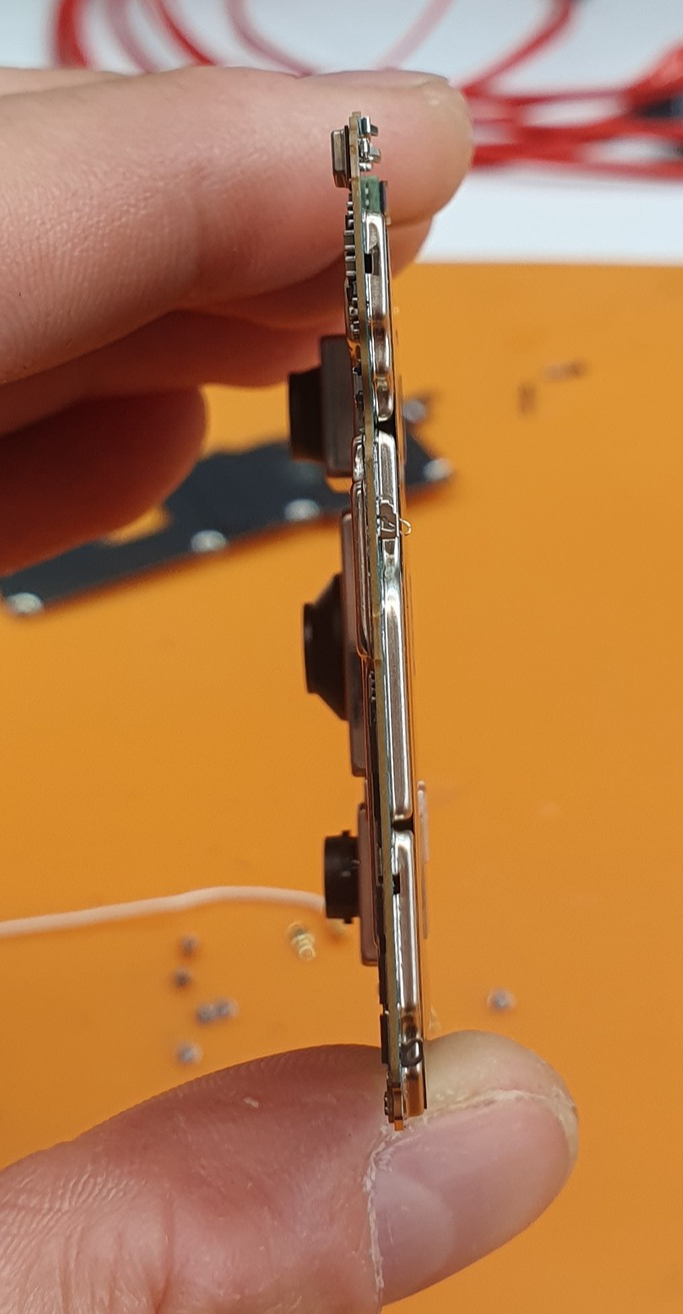

И если она поплывёт, то время ремонта увеличится в разы при такой же стоимости. Оно мне надо? Не надо)

Телефон успешно уехал сдеком в Нижний новгород , но пока что забрать его не получится, так как сдек захворал на время)

Задать вопрос по профессиональному восстановлению данных можно мне в личные сообщения, анонсы таких постов и микропосты с мелочными ремонтами можно мониторить у меня в телеге, видеоформаты таких ремонтов есть в ютубе, а по сильно срочным вопросам зовите меня тут по призыву @R.Fon

Ставьте лике

Подписывайтесь, будет весело)

Увидимся))

Сегодня я расскажу как Huawei помогли похоронить свою самую мощную линейку. А так же про последний телефон с челкой на экране. Huawei mate 50 Pro.

Но для начала как всегда контекст:

Думаю все помнят как всего 5-6 лет назад телефоны от Huawei считались одними из самых крутых флагманов. Особенно линейка Mate в которую казалось запихнули все самое предовое, что на тот момент было на рынке производства смартфонов.

Взять хотя бы Mate 20 Pro или P40 Pro, которыми владельцы до сих пор пользуются и регулярно обслуживают, потому что для своего времени это были топовые трубки, продуманные до мелочей. А самое интересное, что они всё ещё спокойно выдерживают конкуренцию с нынешними флагманами, хотя у P40 pro на момент выхода уже не было гугл сервисов.

Но в 2019 году Китай перешел дорогу рынку США и Huawei словил перманентный бан в торговом чате, от чего все производство топовых трубок начало понемногу сыпаться, тк вместе с санкциями американские технологии тоже ушли в закат, оставив Huawei со своими разработками, которых было не так уж и много.

После этого начало выходить куча трубок о которых вы скорее всего и не слышали, типа P50 pro или Mate 40 pro, потому что это был жесткий откат в плане качества, технологий и дизайна.

И вот казалось бы c 2019 года Huawei сделала реально много. Cвою операционку HarmonyOS и технологии свои начали внедрять. Сверхпрочное стекло Куньлунь выпустили в ответ на Gorilla Glass Victus, но санкции откинули компанию далеко назад и теперь телефоны Huawei прямо на старте имеют кучу брака, как например P60 pro с отвалом задних крышек, или косяки по сборке в виде волн на матрицах. А флагманы от хуавей теперь походят на среднебюджетные хоноры.

Или например вы знали, что официалы отказываются ремонтировать белые P60 Pro из за того что Белый цвет только для рынка Китая и даже за деньги официалы не повезут вам в Россию белый дисплей или крышку?

Так что с флагманскими хуавеями заиграла новыми красками фраза "Купил Ниссан - ебись с ним сам")

А с линейкой Mate вообще веселье. Вот так выглядит предыдущий Mate 40 pro. В нем отказались от челки, которая была в Mate 30 pro и впихнули аналог face id в мелкий вырез в экране.

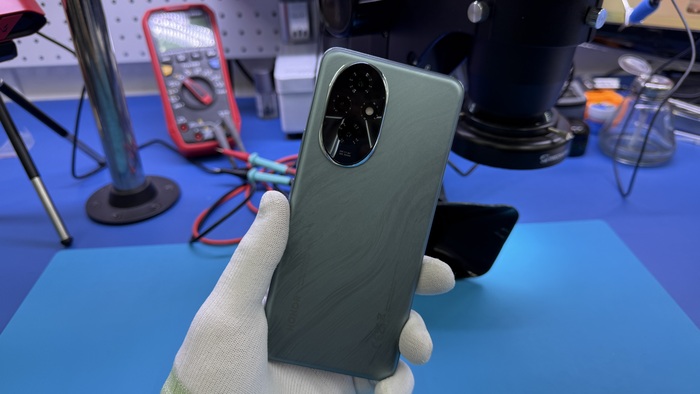

А вот уже герой этого поста - следующий по счету в линейке Mate 50 Pro, который не выдержал приземления об твердую поверхность на сверхпрочный Куньлунь и весело хрустнул в нескольких местах. Как вам такая штора сверху?)

Я не знаю к чему нужны бли такие выкрутасы, да и под рукой нет личной гадалки чтобы спросить дух директора Huawei нахуя, а главное зачем? Но в 50 серии решили что челка очень даже норм. Наверное для того, чтобы отказаться от неё опять в Mate 60 Pro)

Но мы тут вообще то собрались не телефоны обсуждать, а на ремонт посмотреть, так что приступим)

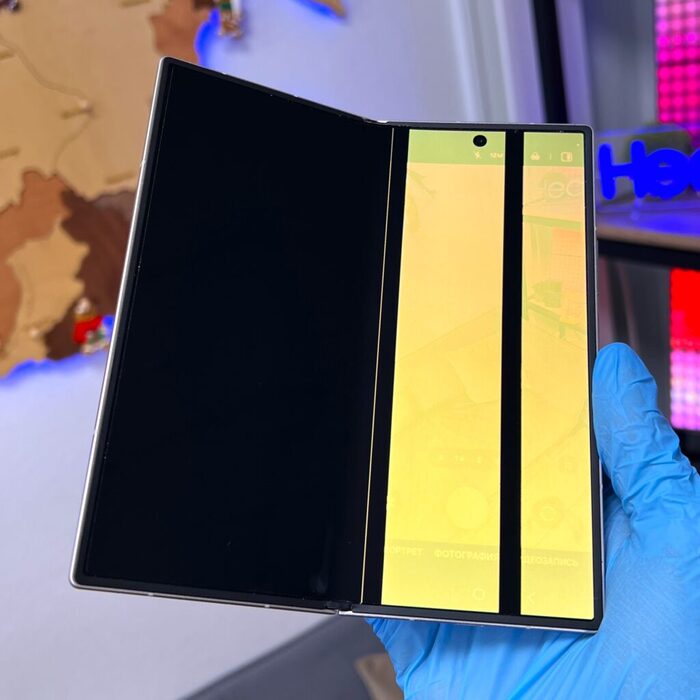

И тут у нас тоже ситуация не самая веселая, тк дисплей на эту вундервафлю до сих пор стоит 25 тысяч вечнодеревянных славянских рупий. В то время как на авито этот уберфлагман уже стоит 30к, хотя на старте цена начиналась с 90к. Так быстро в цене теряют только самсунги)

Но клиенту повезло, потому что изображение показывает без пятен и полос, а это значит, что можно попробовать заменить только стекло и сэкономить на ремонте раза в 2-3. Что мы собственно и будем делать)

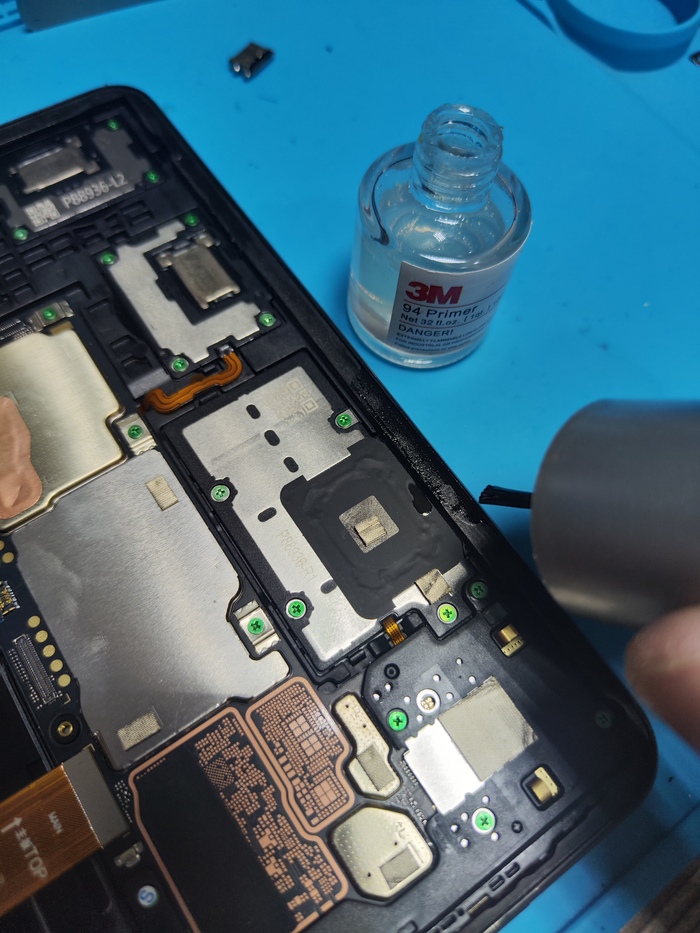

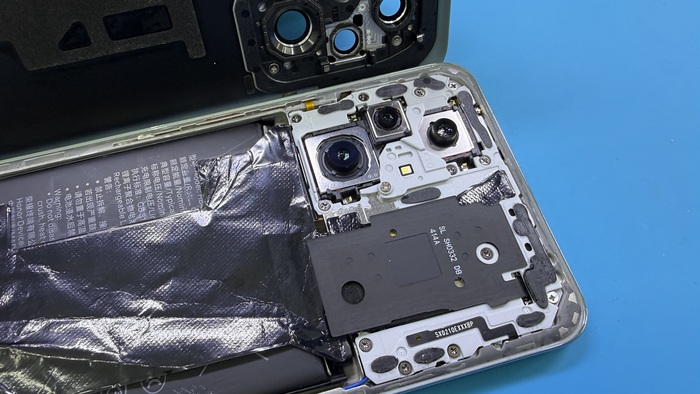

Для начала кидаем телефон на 100 градусный сепаратор, тк задняя крышка у нас сидит на двустороннем скотче с герметиком, который можно снять только с помощью нагрева и изопропилового спирта с тонокой пленкой.

Затем снимаем с рамы камеры, ебучие немагнитные винты, которые есть только в хуавеях и не цепляются ни к одной отвертке, материнскую плату и аккумулятор, потому что потом начнется самое сложное)

А именно нужно снять тонну герметика между стеклом и рамой и срезать стекло так, чтобы не разорвать матрицу осколками)

Причем резать Mate 50 Pro явно легче, чем Mate 40 pro, у котрого был конский загиб. Но с таким разбитием попотеть все равно придется)

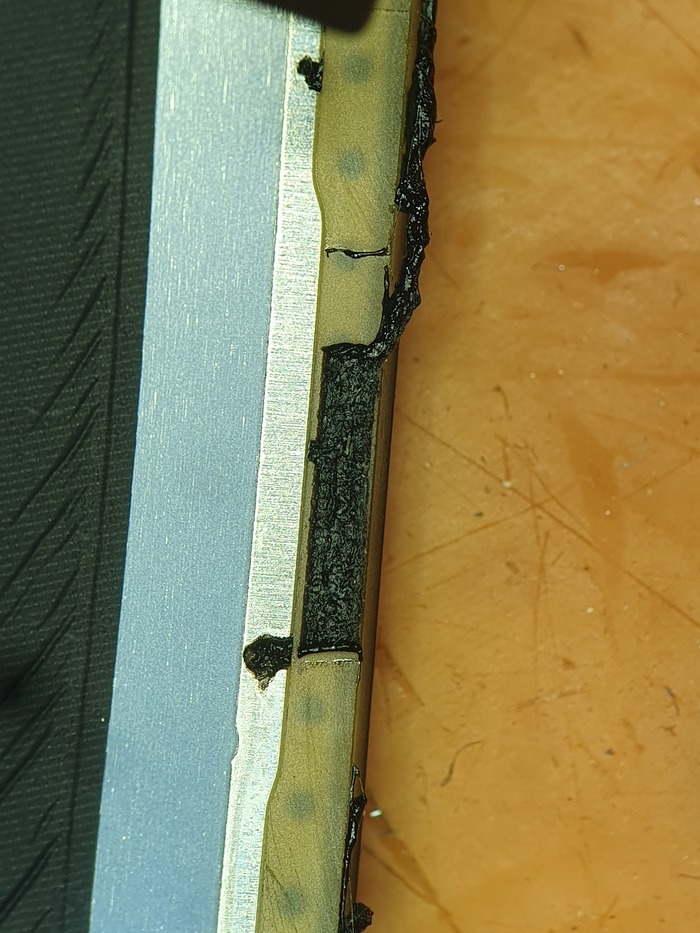

Затем чистим матрицу от клея и видим что матрица снизу вообще никак не приклеена, прямо как на P60 pro. Вот оказывается откуда ноги растут)

А все потому что на дисплее нет нормальной проклейки и вместо неё обрезки из двухстороннего скотча. Спасибо хотя бы что без герметика под матрицей, который оставляет волны на P60 pro)

Правда без волн тут тоже не обошлось, потому что вся матрица мятая от удара, Но на изображении под прямым углом этих волн не будет видно.

Далее достаем новое стекло с уже наклееной оптической пленкой для замены.

И склеиваем всё это все дело в антипылевой комнате с помощью вакуумного пресса и барокамеры.

Если вместо привычного славянина в кадре вы видите Узбекского Сталлоне - не пугайтесь. Это наш гравный инженер по замене стёкол - Евгений.

Даже скажем так, Евгений на одном месте вертел все сложные трубки типа P40 pro, Mi 11 ultra или S20 ultra, которые вам почти никто не переклеит. Так что как говорил Сталлоне "Олтин ўтда билинар, одам — меҳнатда"

Далее достаем готовый дисплей без пыли и волос под стеклом)

Наносим на рамку дорогущий термоклей, собираем китайскую вундервафлю обратно, закидываем в морозилку на 10 минут.

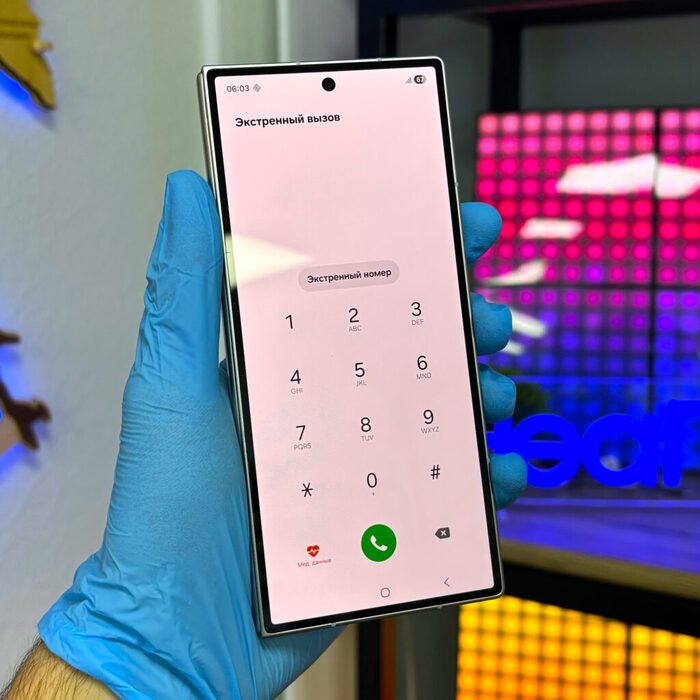

И достаем готовый китайфон с новым стеклом)

Ну и олеофоб проверим, куда же без него)

Переклеить это чудо китайской инженерии стоит 9900р, вместо 30к за замену модуля. Такие дела)

Всем удачных ремонтов.

Телефон прислать можно с помощью СДЭК, Яндекс Маркет, Boxberry или Почтой России (доставка бесплатная в обе стороны на замену стекла от 5к)

А для жителей Питера есть бесплатная доставка курьером от 5к заказа, в пределах конечных веток метро.)

г. Санкт-Петербург

Все цены тут:

Самый удобный бот со всеми ценами, условиями и сроками на ремонт

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

С чем едят Amoled и OLED матрицы

Как гниют самсунги

Как гниют китайцы

А так же приглашаю всех желающих в комменты для совместного веселья)

Ну а тем, кто напишет, что пост реклама - пришлю мемы с Челками. Всем Добра)

Всем привет! Я работаю мастером по ремонту ноутбуков в одном из сервисных центров города Вологды. Иногда нам в СЦ носят ноубуки на аутсорс из других сервисов, когда сами не могут отремонтировать. И этот ремонт как раз такой. Ноутбук когда-то давно заливали. Какое-то время после этого он ещё поработал, но в один прекрасный момент выключился и включаться более отказался. Попутешествовав по нескольким сервисам в итоге оказался у меня в руках. Впринципе заурядный случай и изначально я не собирался делать этот пост. Поэтому фоток разборки нет, вместо этого покажу приёмную квитанцию))

Разобрал, и решил всё таки сделать пост об этом ремонте. Сразу бросились в глаза попытки предыдущих ремонтов, а именно пермычка на плате, которой явно тут не должно быть, а так же паяная флэшка биоса.

Промеряю сопротивления по линии 19 вольт, силовой и слаботочной дежурке и на дросселях импульсных преобразователей. Предварительно по результатам измерений убедился в исправности процессора, видеочипа и pch хаба.

Тут мастер из предыдущего сервиса пробросил линию 19 вольт из нижней части платы к шим контроллеру дежурных напряжений. Но сделано это очень не аккуратно.

В этом месте перемычка с 19В в опасной близости к кондесатору в линии слаботочных 5 вольт. Расстояние доли миллиметра между ними. 19 же вольт пропало на ШИМ дежурных напряжений по причине того, что в ноутбук когда-то попала влага и межслойные переходы в текстолите разрушились в результате электрохимической коррозии. Немного отодвинул перемычку в сторону, чтобы можно было безопасно запитать плату от лабораторного блока питания.

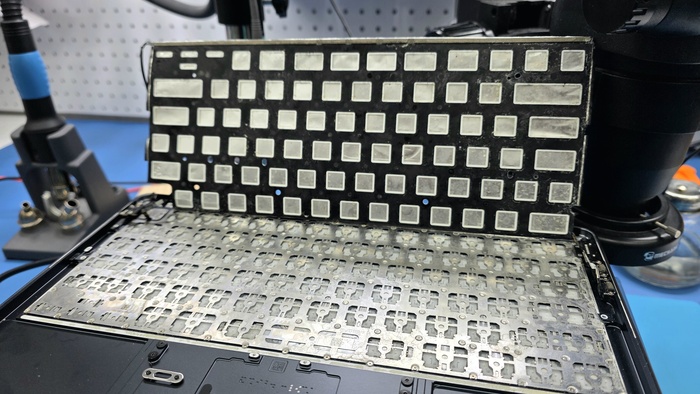

На плате присутствуют только слаботочные 3.3 вольта. Больше никаких напряжений на нет. На кнопку включения никакой реакции. Впринципе фронт работы примерно понятен- необходимо разобраться с источником дежурных напряжений и устранить последствия попадания влаги. Ну и раз было попадание влаги, то клавиатура была проверена на тестере клавиатур и многие кнопки на ней оказались в обрыве. Исходя из этого согласовываю цену ремонта. Так как это не конечный клиент, а другой сервис, то от замены клавиатуры и ремонта корпуса ожидаемо отказались. Ценник кому интересно есть на первом скрине в приёмной квитанции.

Снимаю микросхему и вижу попытки восстановить дорожку 19 вольт, которая запитывает наш ШИМ дежурки. В одном месте уже просвечивает второй слой. Это земляной слой. Перед восстановлением дорожки необходимо закрыть повреждение. Использую для этого фотополимерный лак, который иногда называют зелёнкой

Для восстановления дорожек использую медные полоски от фирмы relife

Ну и собственно восстанавливаю дорожку. Ставлю новый ШИМ конторллер и временно восстанавливаю перемычку 19 вольт для проверки промежуточного результата

Подключаю к ЛБП, нажимаю кнопку включения

Появилась попытка старта. Загорелись светодиоды кнопки включения, но потребление тока всего лишь в районе 100 мА. Значит будем замерять, какие напряжения появились, а какие нет.

На блок - схеме , чтобы было понятнее красным выделил напряжения, которые появились, а синим которых нет, но которые должны быть.

Отсутствуют напряжения +5vrun и +3vrun, которые коммутируются мосфетами из силовых дежурных напряжений . Для их открытия необходимо, чтобы на затворах появился сигнал rund. Измеряем..

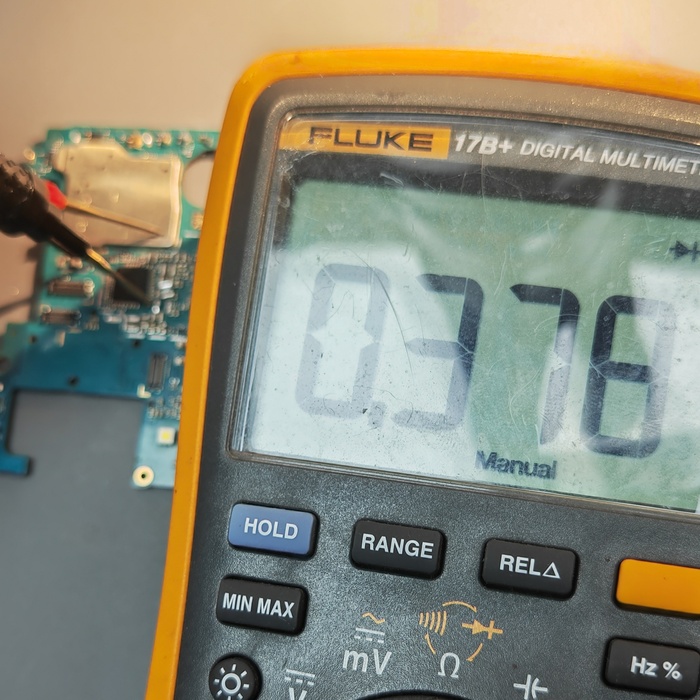

А там 0.3 вольта. Для открытия же n канального мосфета необходимо положительное напряжение на его затворе относительно истока. Из блок-схемы выше видно, что сигнал rund должен появляться из сигнала run_on, а он на плате точно есть, ведь без него не было бы и измеряных выше напряжений. Обратимся к схеме, чтобы понять в чём же дело.

Здесь мы видим простейший преобразователь логических уровней на двух транзисторах. Высокий уровень сигнала run_on составляет 3 вольта, а высокий уровень сигнала rund примерно 17 вольт. Это необходимо для открытия коммутирующих мосфетов. Нахожу этот узел на плате

И он оказывается там же, где уже побывали руки мастеров)). Транзистор окпзался неисправен. Меняю на новый и снова попытка включения

Теперь поднялись все напряжения, но инициализации нет. Потребление на ЛБП статично замерло на отметке 800 мА. Обмена по spd не произошло. А это значит либо процессор всё таки мертв, либо прошивка биоса неисправна. Прошиваю биос на программаторе.

И снова попытка включения.

Ну наконец-то. Обмен по spd прошёл. Ноут ожил и показал картинку. Можно заниматься дальнейшим восстановлением платы. Меняю подгнившие керамические конденсаторы и восстанавливаю переходы на линию 19 вольт чтобы избавится от перемычки

Отправляю плату в ультразвуковую ванну. Щелочной раствор остановит все процессы коррозии на плате, а так же отмоет от следов флюса.

Пока плата моется решил посмотреть батарейку cmos, подозрительно завернутую в синюю изоленту. Кто-то решил, что прижим это лучший контакт)). Приварил контакты к батарейке точечной сваркой и завернул всё в ацетатный скотч.

Полюбуемся на чистую плату

Думаю в процессе сборки нечего интересного нет. Покажу лишь диспетчер устройств ну и немного волосатого бублика.

Вот такой вот супер длинный пост получился. А для меня примерно 3 часа работы, не считая мойки сушки платы. Следующий пост обещаю покороче.
Всем добра...

Или о том, как увеличить стоимость изначального ремонта в три раза)

Добрый!

Наверняка у каждого гражданина есть свой гражданин, который ремонтирует от расчёски до тракторов, только дай ему технику в руки и будет сделано)

Сидит где-то в гаражах, имеется своя циркулярка, личный 100Вт паяльник, корова в деревне и прочее. Делал ещё советские ламповые вычислительные машины на атомном ледоколе 3000 лет назад и прочее.

Но есть одно огромное но!

Атомный реактор он может и отремонтирует, а вот современную электронику очень врятли.

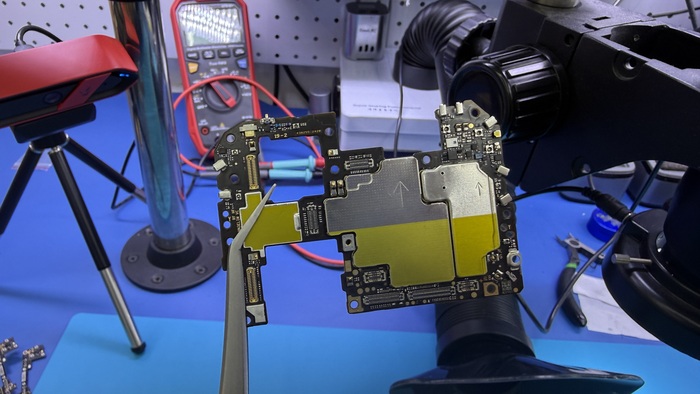

Например вот Samsung a52 с типичной неисправностью - кино потухло, сам работает

Каждый современный мастер знает, что у этой модели разваливается либо межплатный шлейф, либо, намного чаще, коннектор самого дисплея от его натяжения при изгибе.

Теперь по ремонту.

Отнесли местному "знающему":

Первое же открытие показало тотальный пиздец. Увы, другого слова я не подобрал.

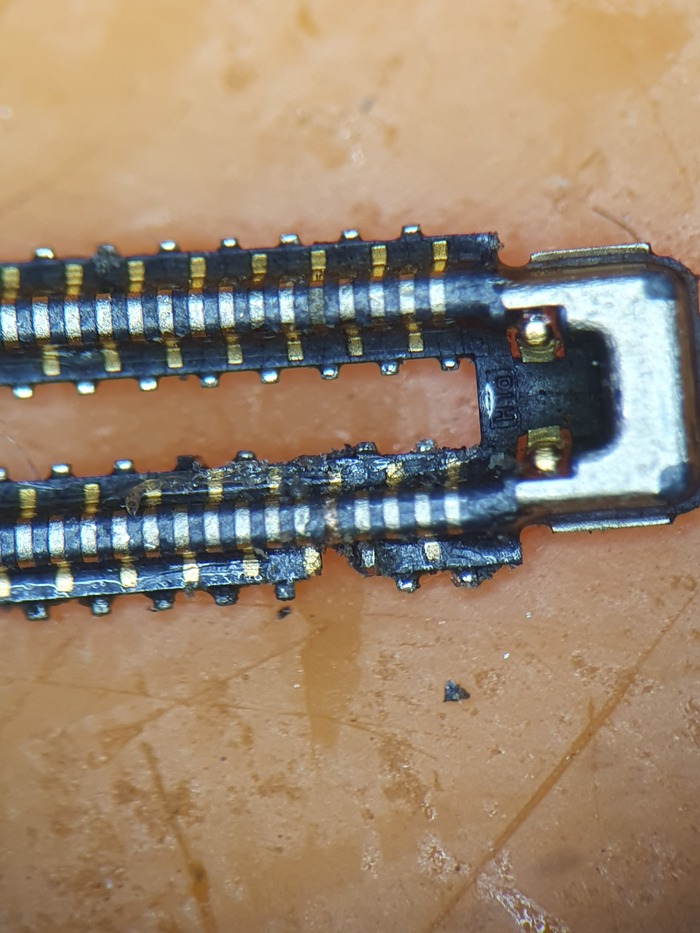

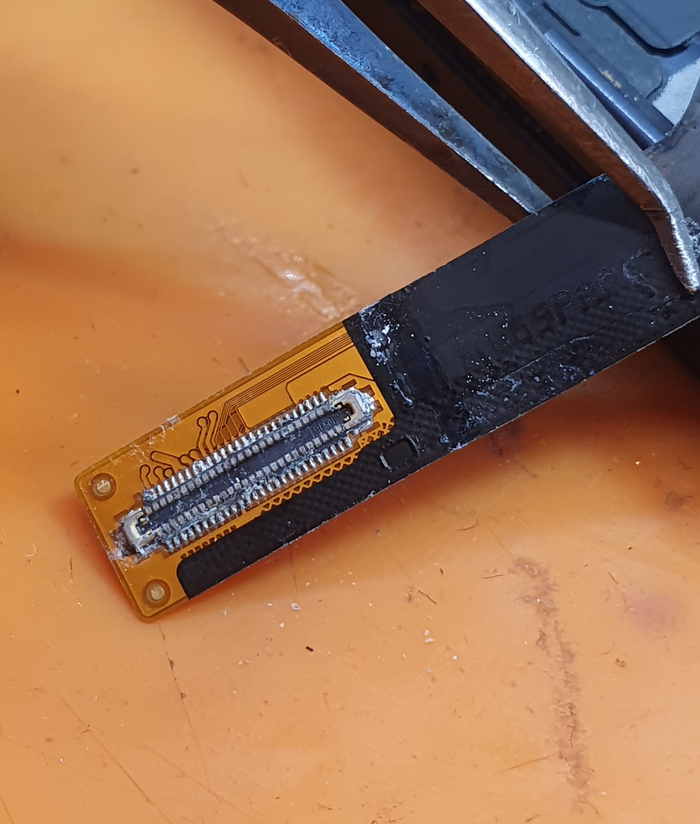

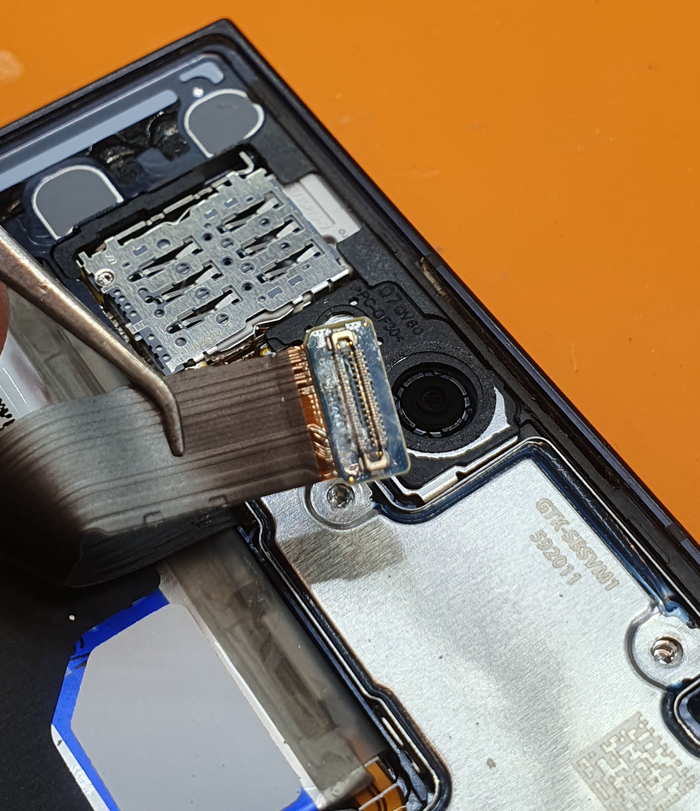

Шлейф просто уничтожен

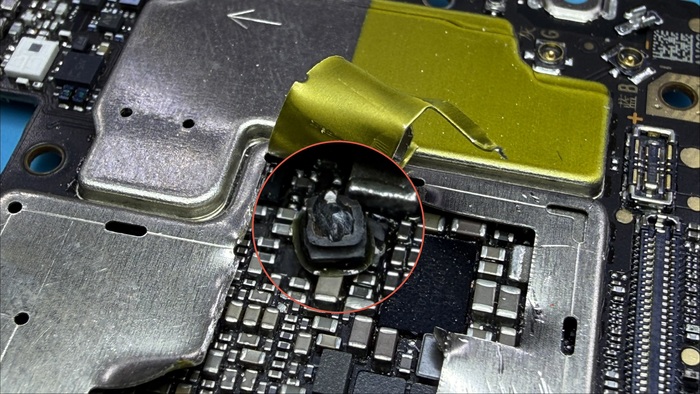

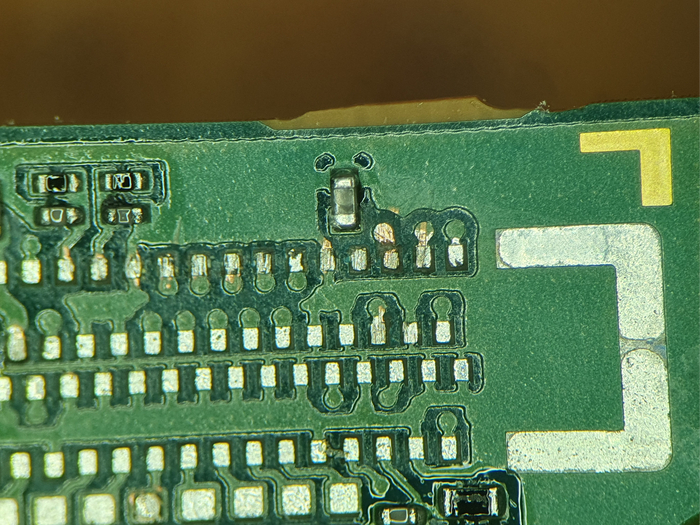

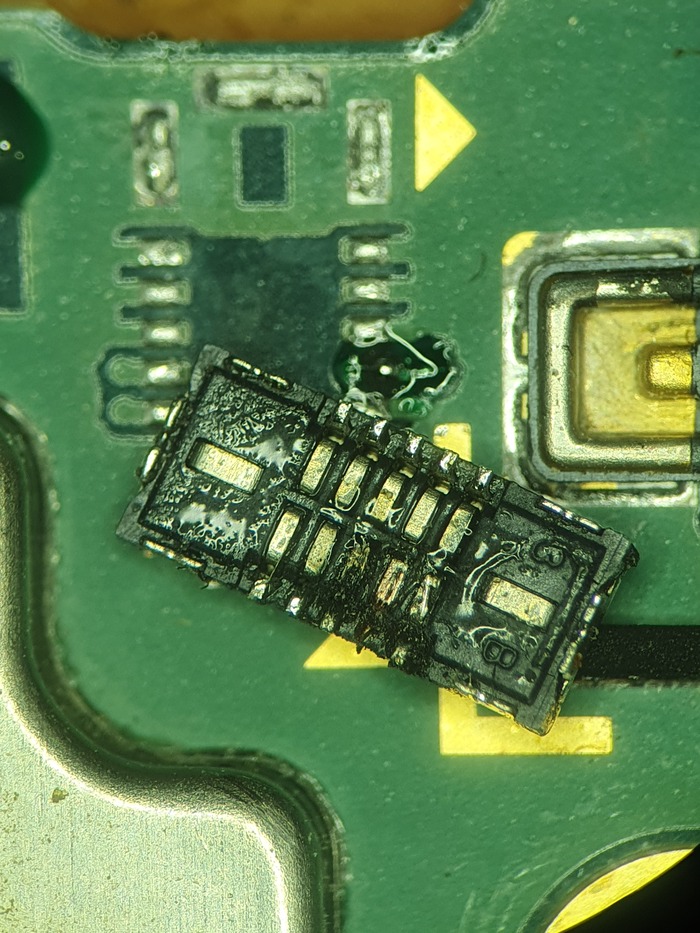

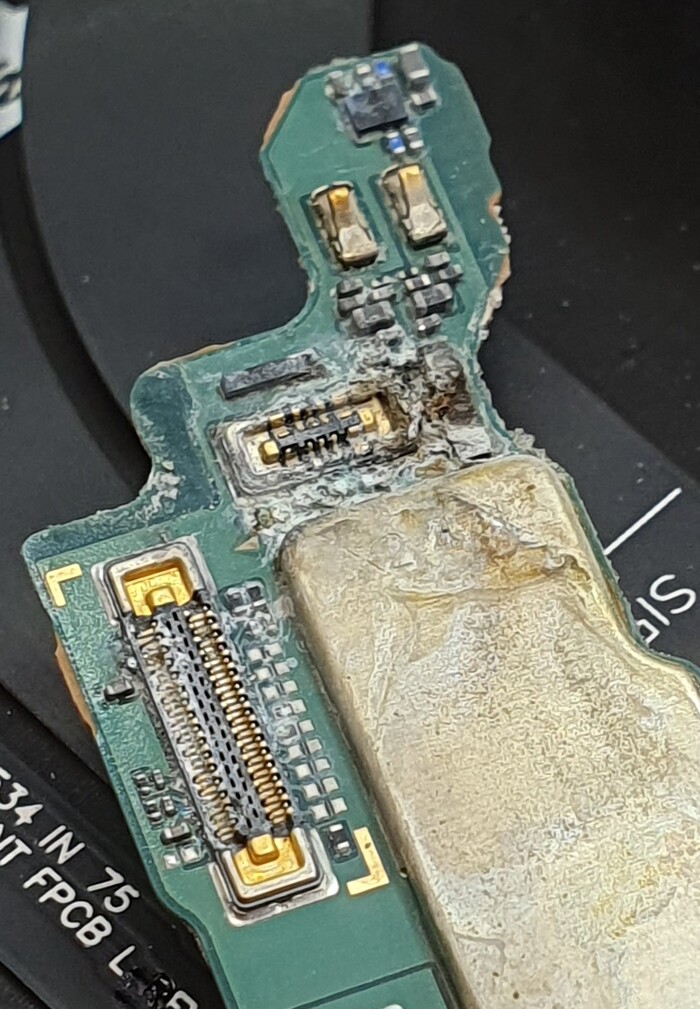

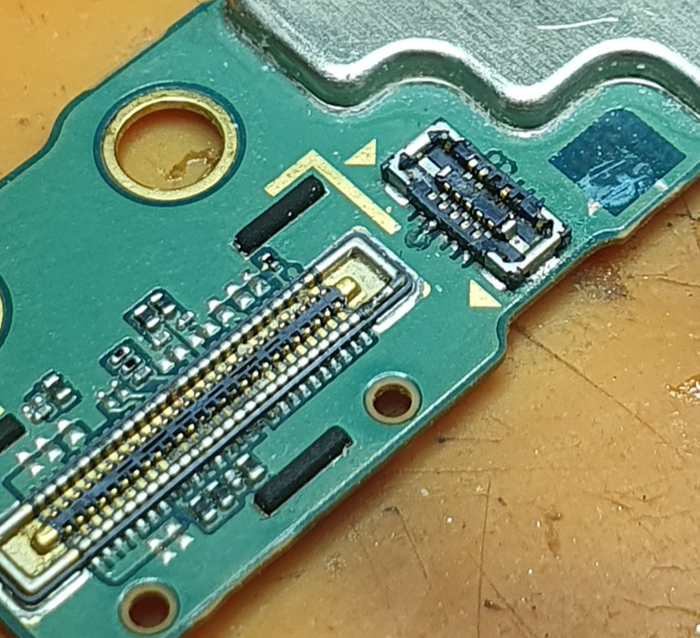

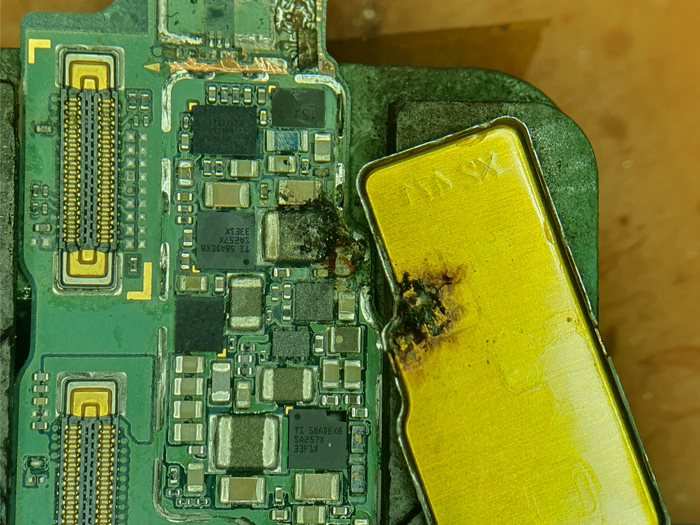

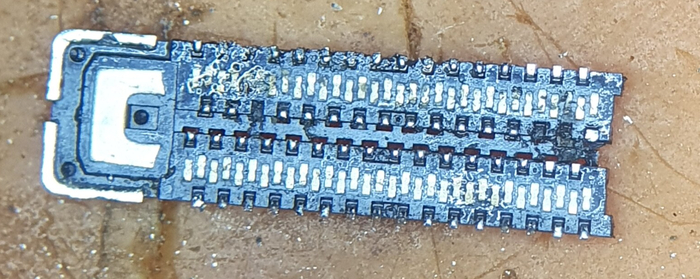

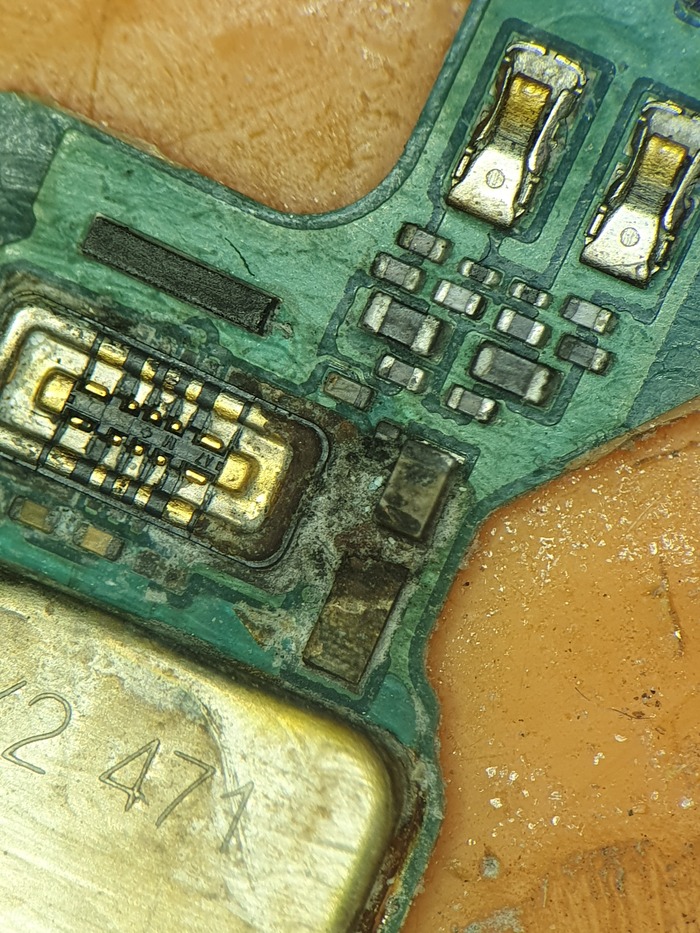

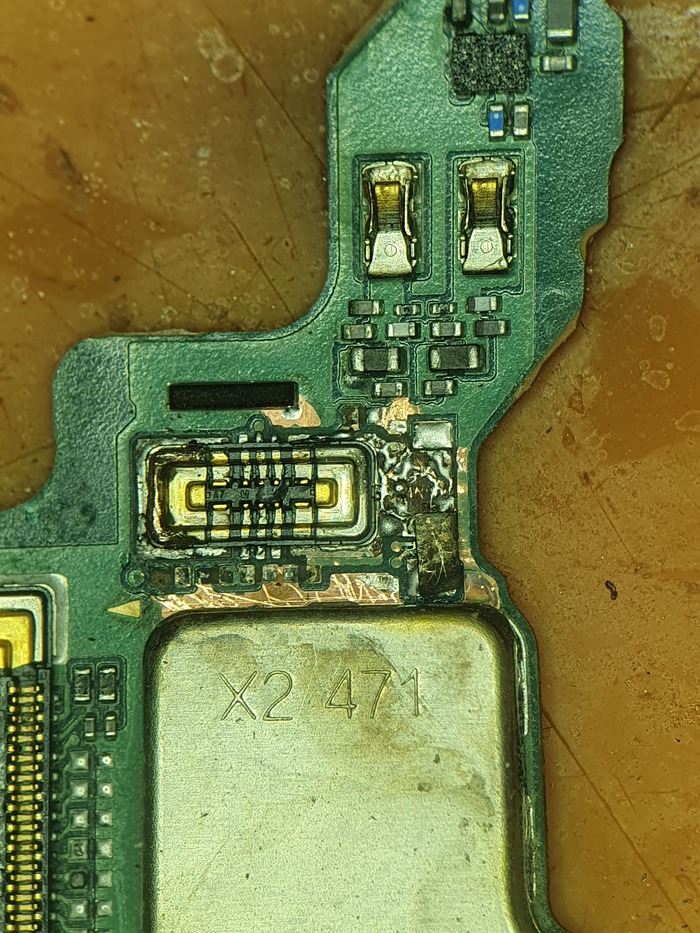

как часть рассыпухи на плате и коннектор

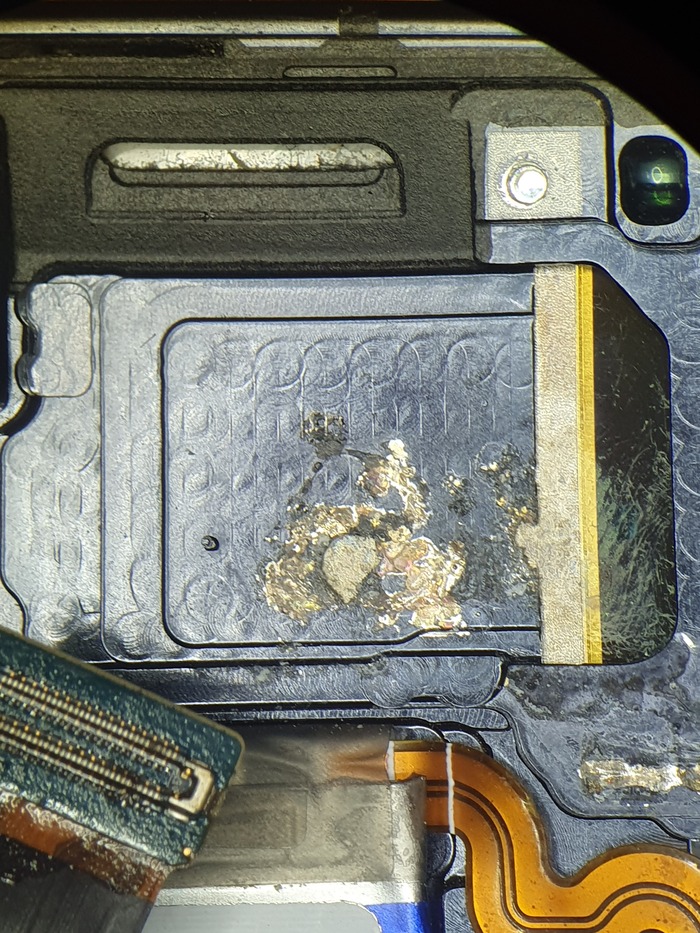

Видимо лопатку засунули чтобы поддеть пластиковую защиту и nfc, хз.

Далее сюрпрайз с аккумулятором

Мне тоже не очень понятна логика разборки, но под аккумулятором ничего нет, этот межплатный шлейф один за всех: и передача кино, и зарядка и звук, и пальцев сканер отпечатка.

По итогу аккум повреждён и его менять, как и ремонтировать мелочь на плате с дополнительной заменой межплатного шлейфа.

Мне тут видится психи мастера, так как скорее всего изображение появлялось от передергивания шлейфа и тут же пропадало и копался мастер далеко не в месте поломки, а в километре от неё.

Спустись ты немного ниже в вот причина:

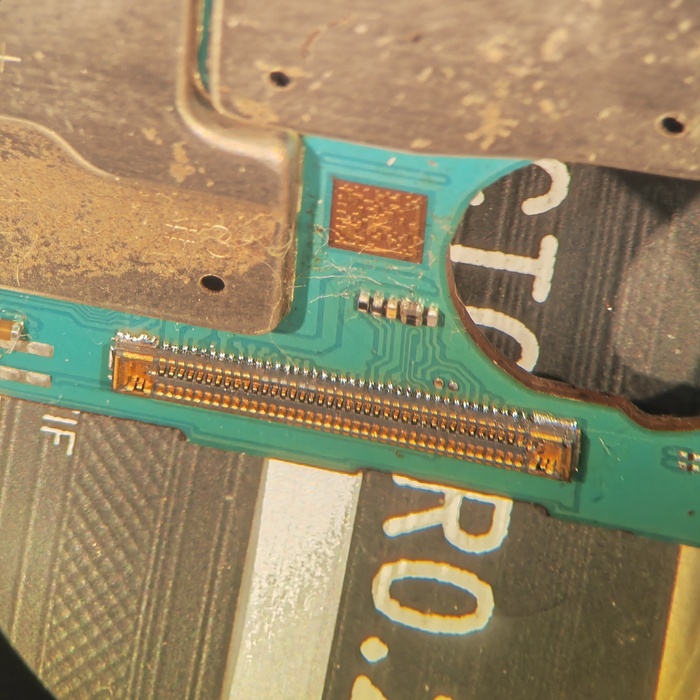

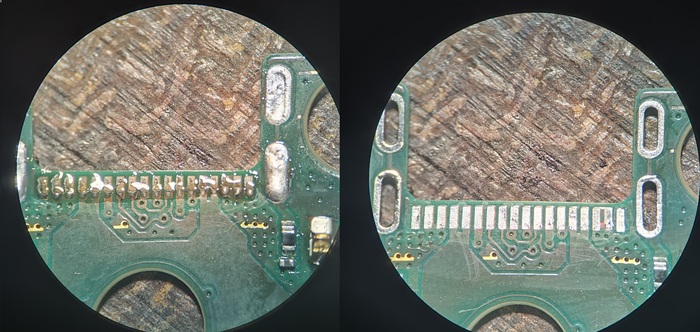

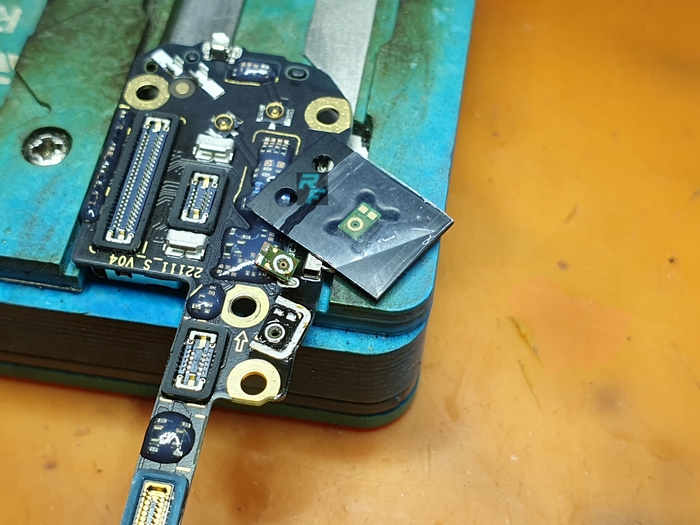

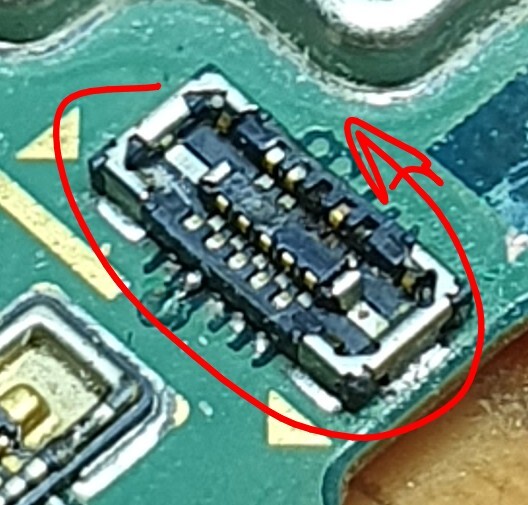

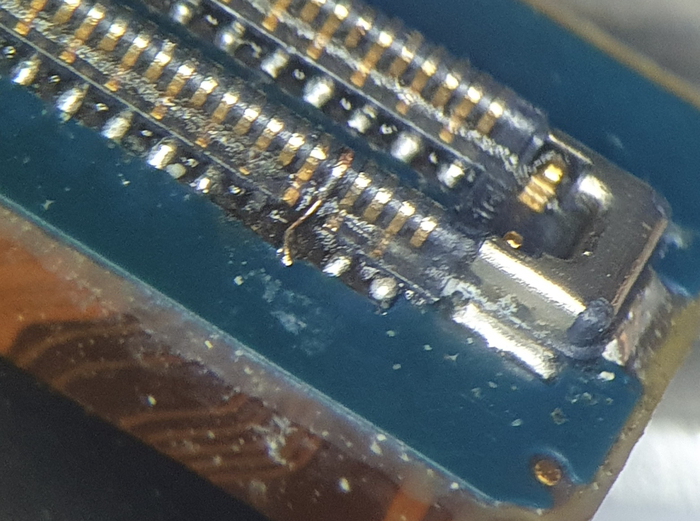

Разваливается шлейф под коннектором дисплея или разьезжаются контакты внутри разъёма от натяжения изогнутого шлейфа. Всё. Ремонт на 28 минут и 3000р по стоимости.

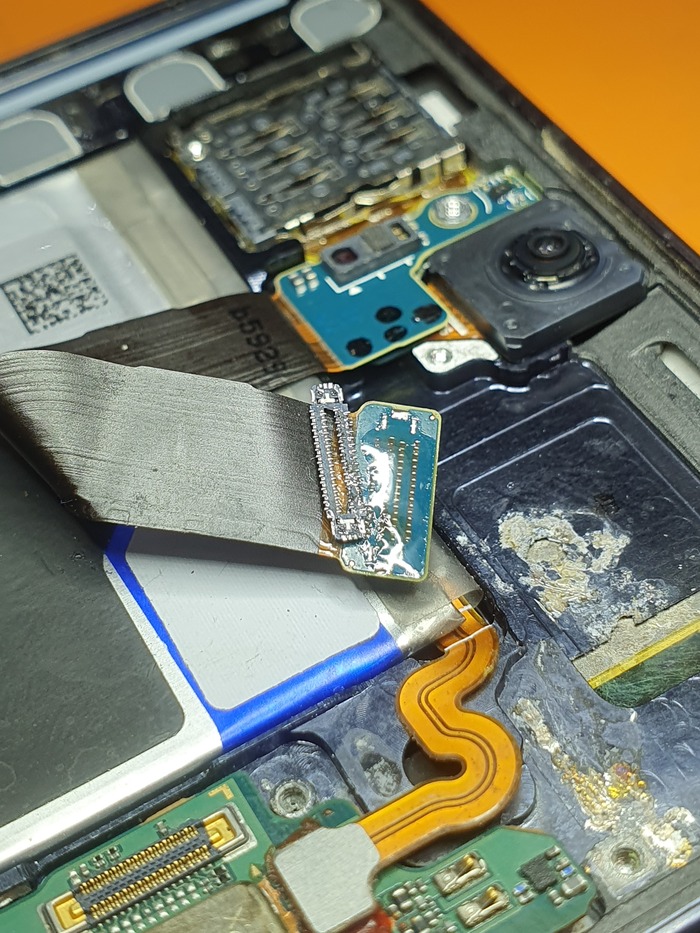

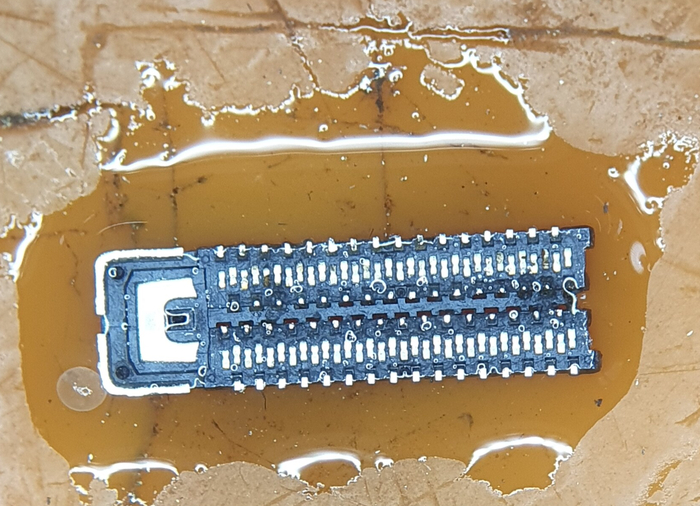

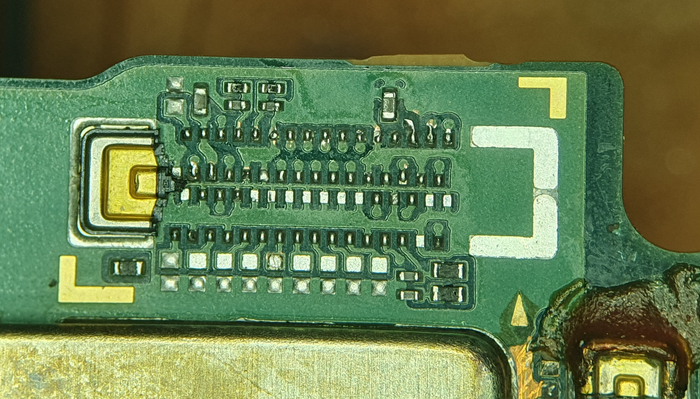

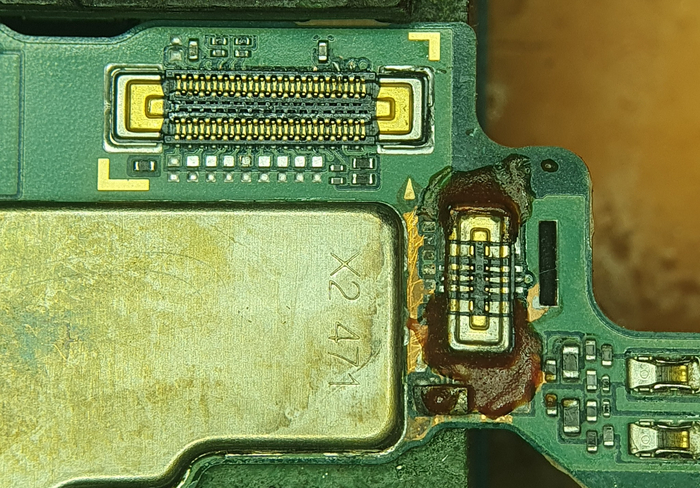

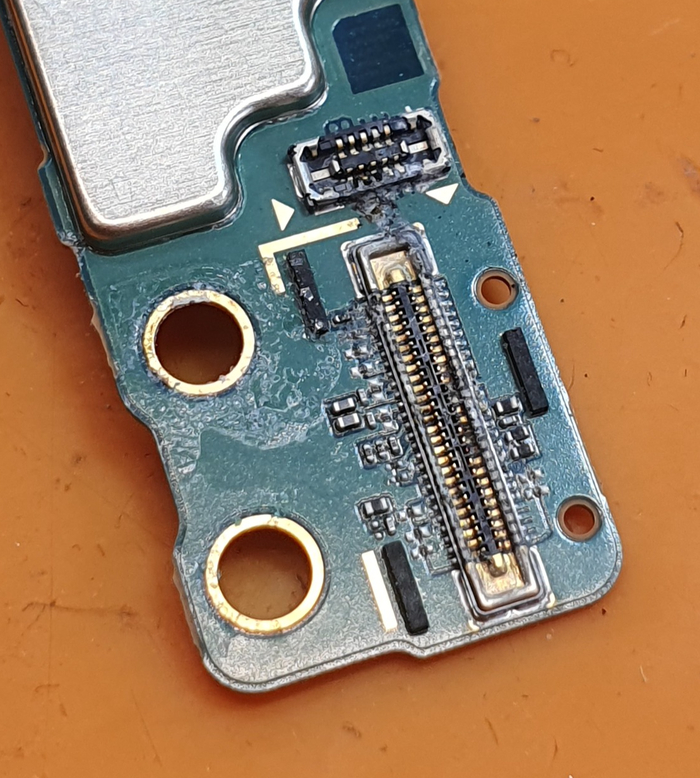

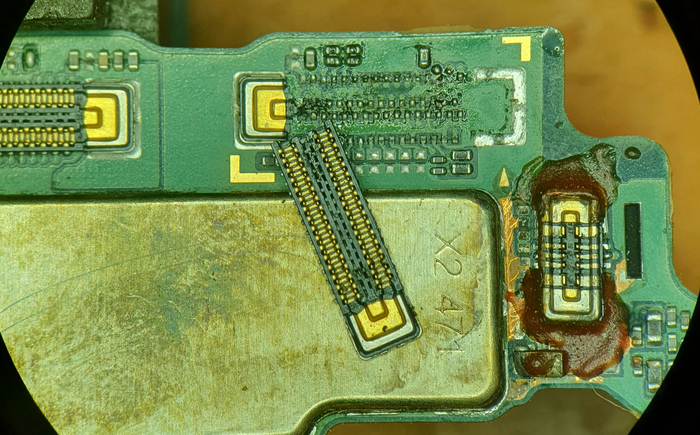

Выгинаются ноги внутри разъёма, пропаиваются заново все дорожки и закрепляется красным клеем, который при нагреве дубенеет и намертво фиксирует разъём.

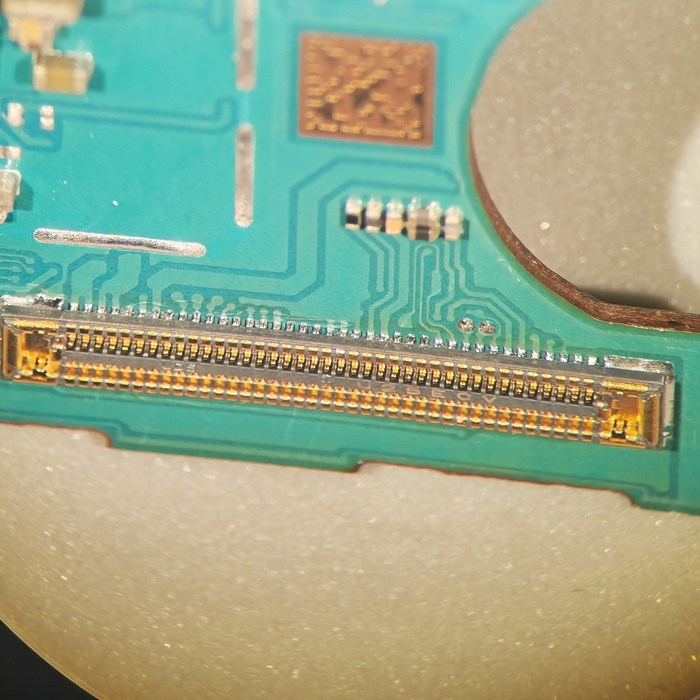

Всё очень просто. Кино пошло)

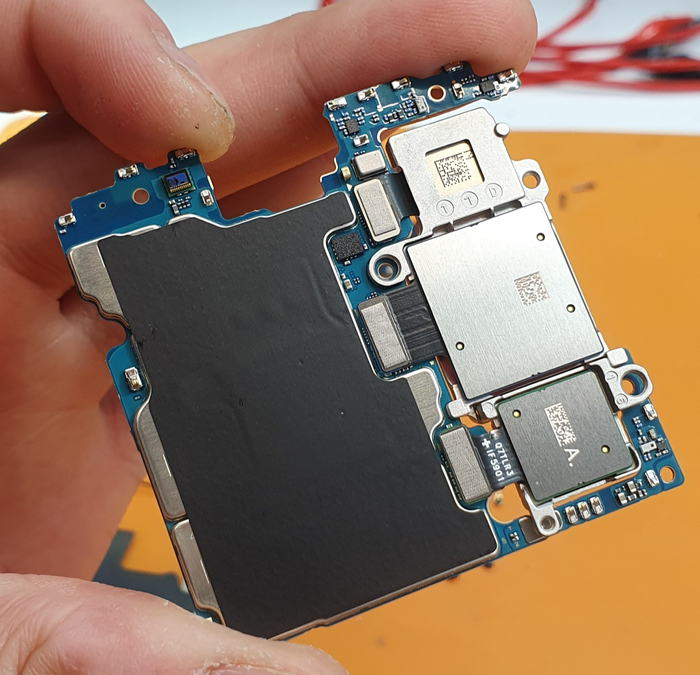

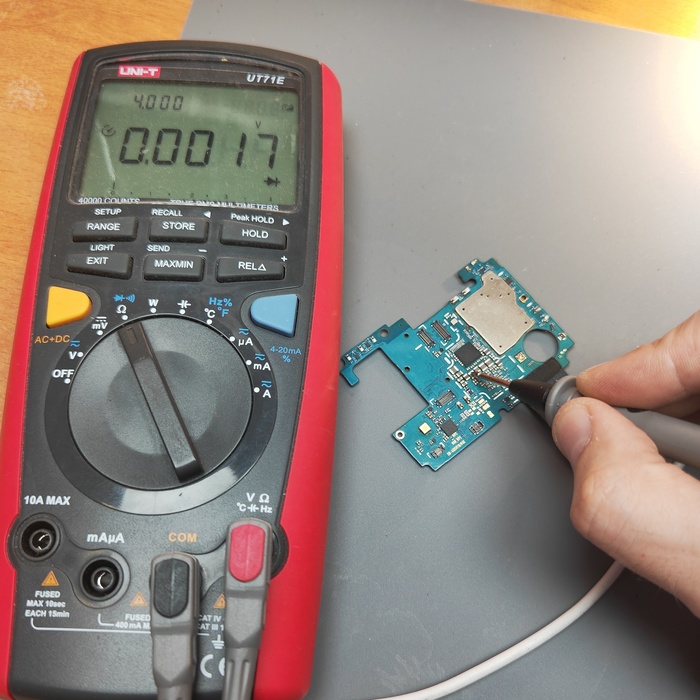

Далее нужно привести порядок на основной плате

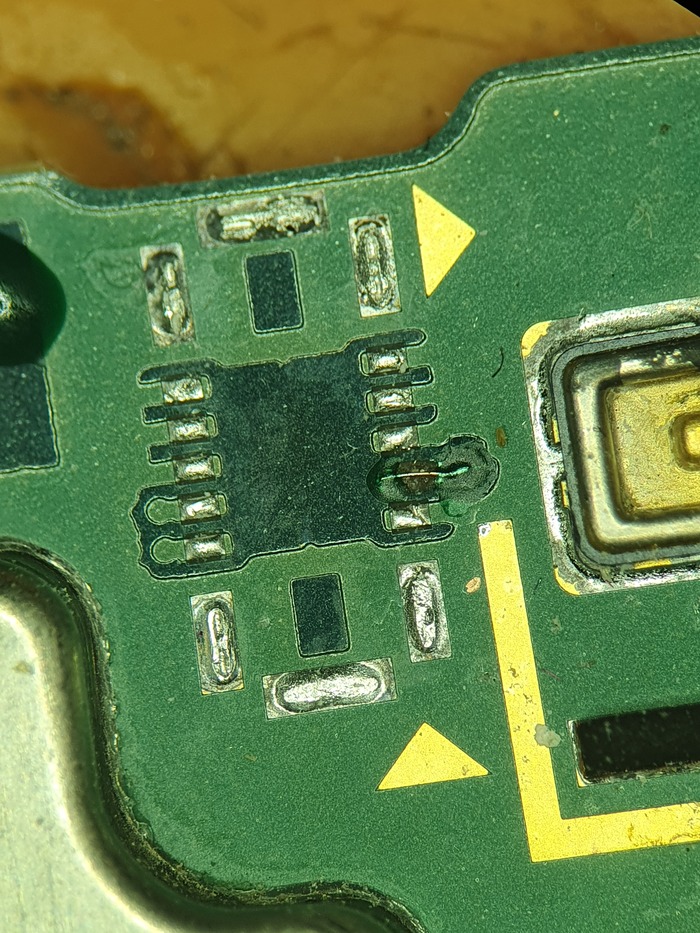

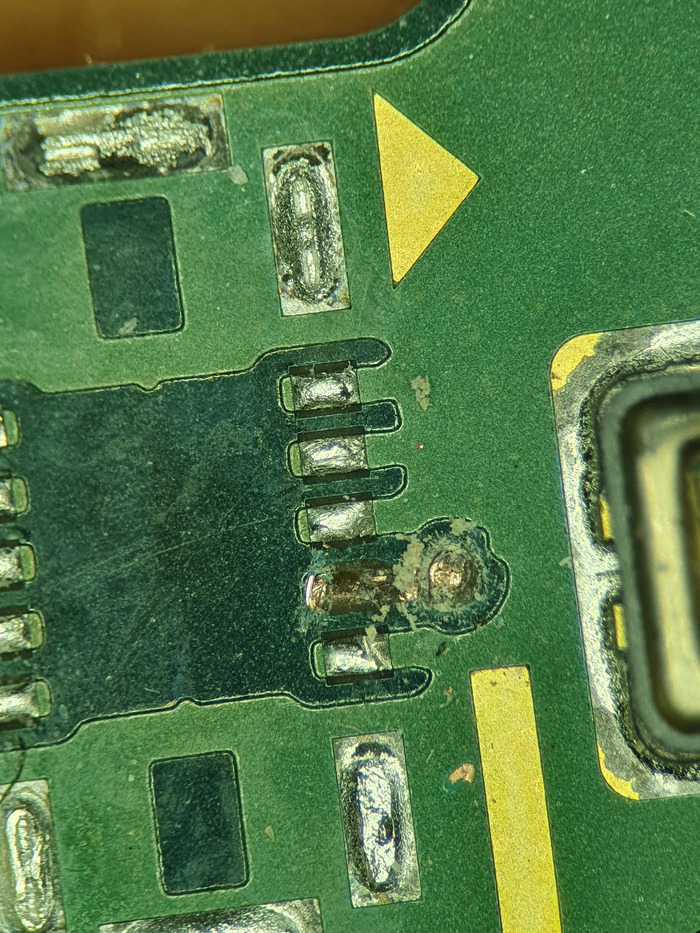

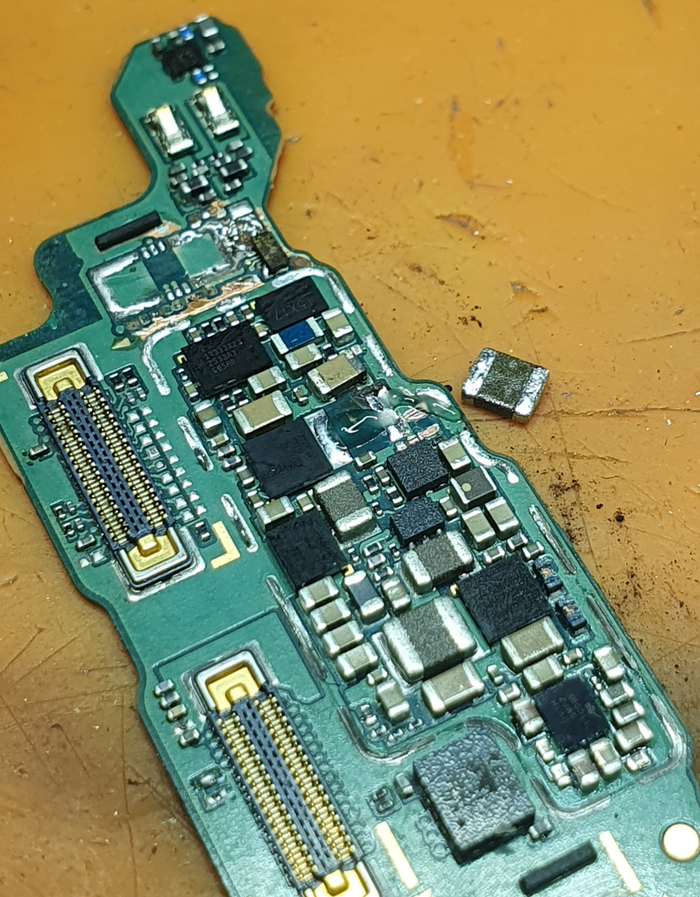

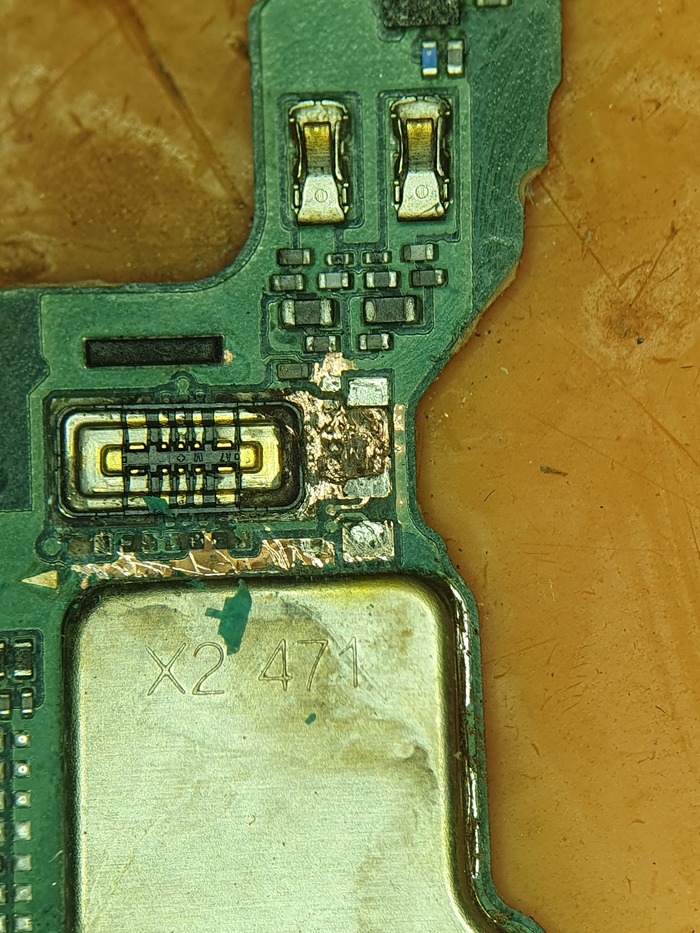

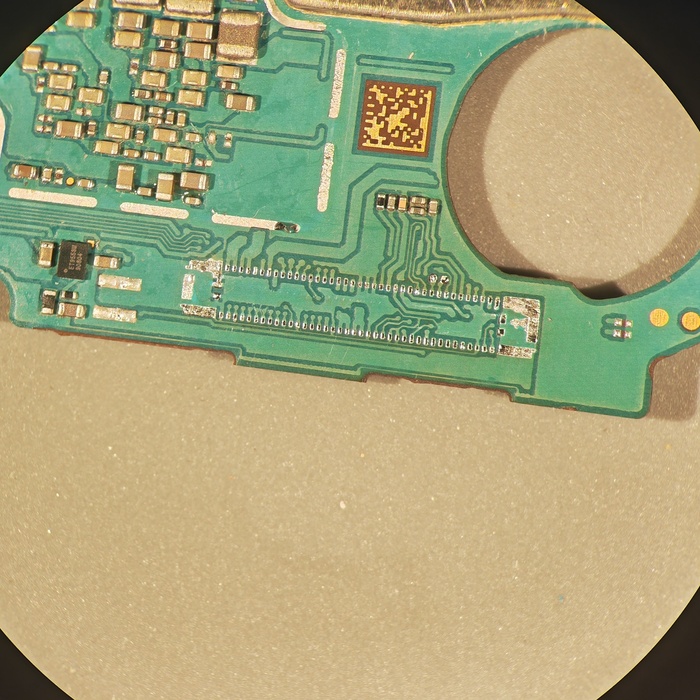

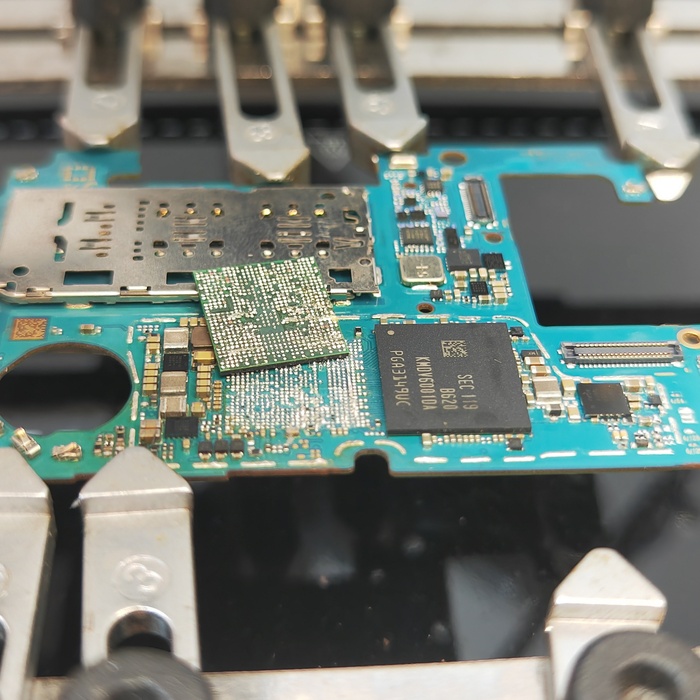

Расчищаю дороги для запайки уничтоженной рассыпухи и устанавливаю нужное

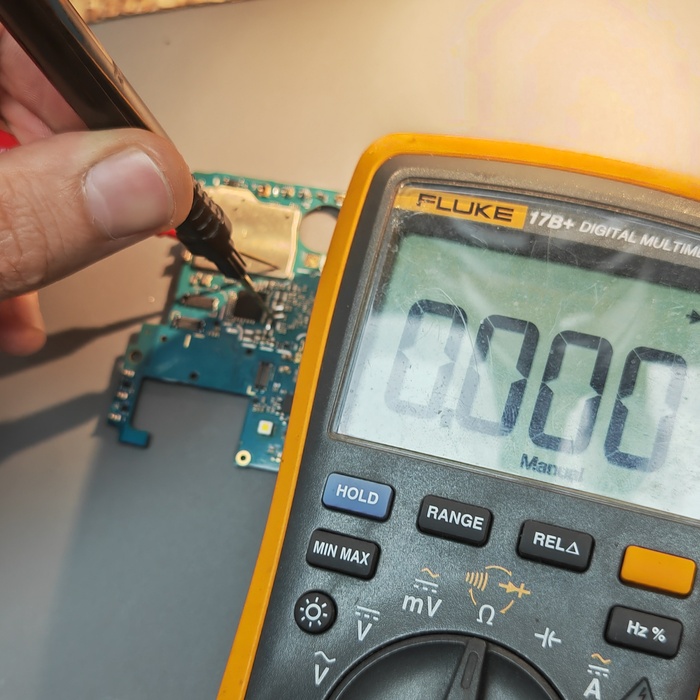

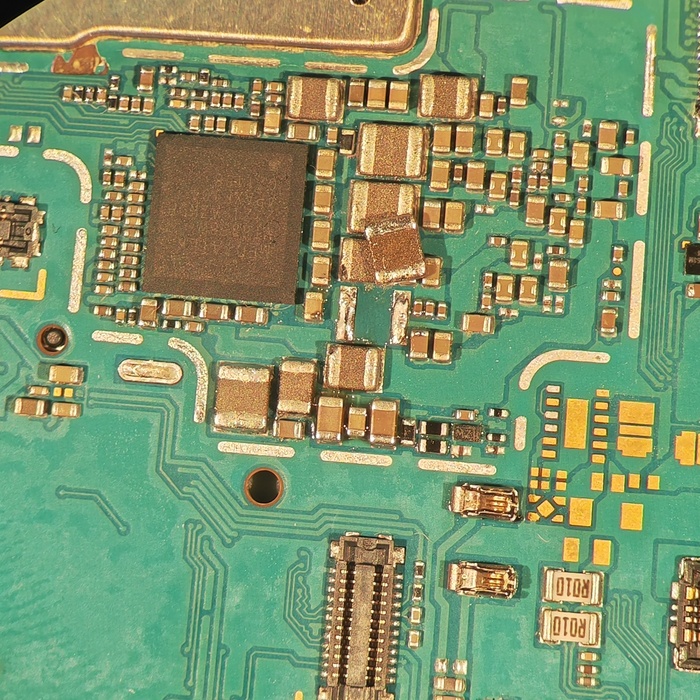

И если с коннектором на плате и на шлейфе это без разницы как паять, то для платы нужно искать service manual и смотреть точные номиналы конденсаторов, иначе получится это:

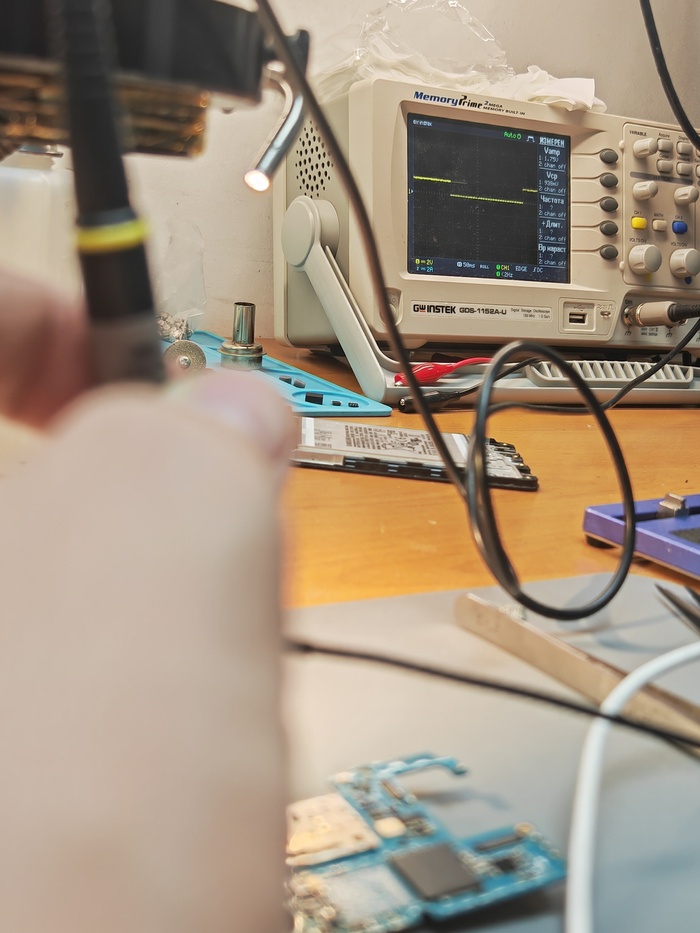

Не будет сети и нужно обязательно ставить точный номинал, чтобы было хорошо

По итогу "кулибин" позволил клиенту расстаться с бОльшим количеством денег и дал заработать мне. Спасибо

Изначальная стоимость ремонта быда бы 3000р на момент написания этого поста.

А получилось 8 тысяч)

Задать вопрос по двух или трехкратному по стоимости восстановлению телефонов после местных "кулибиных" и 20 летних специалистов можно в личку тележки, микропосты или анонсы будущих постов на Пикабу можно мониторить в моём телеграмм канале, а видеоформаты моих творений можно зачекать в ютубчике, хорошо что нам подарили премиум без рекламы)

А по срочным вопросам зовите меня тут по призыву

@R.Fon

Увидимся))

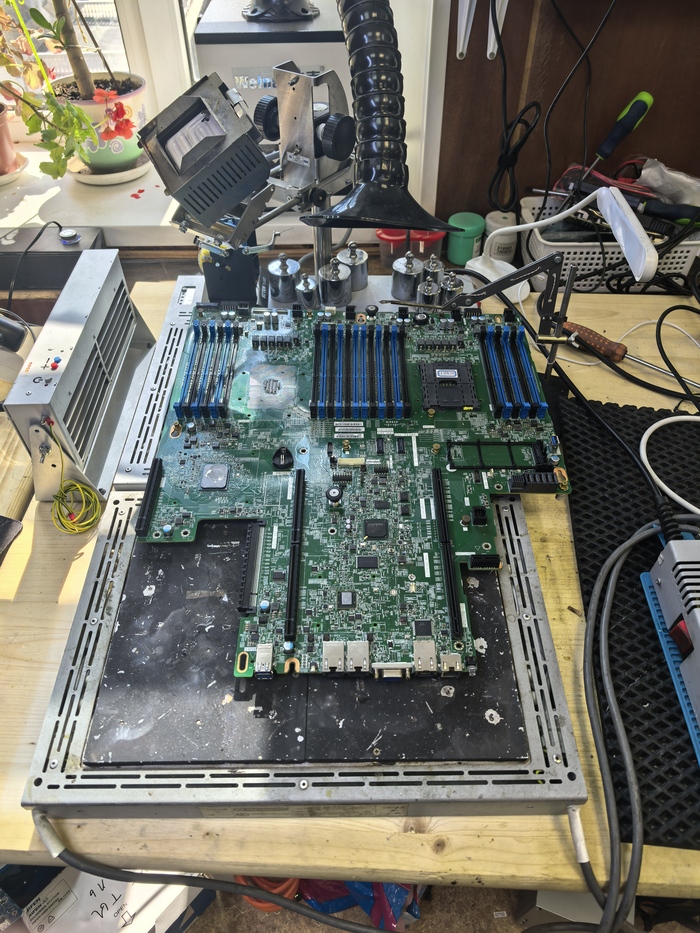

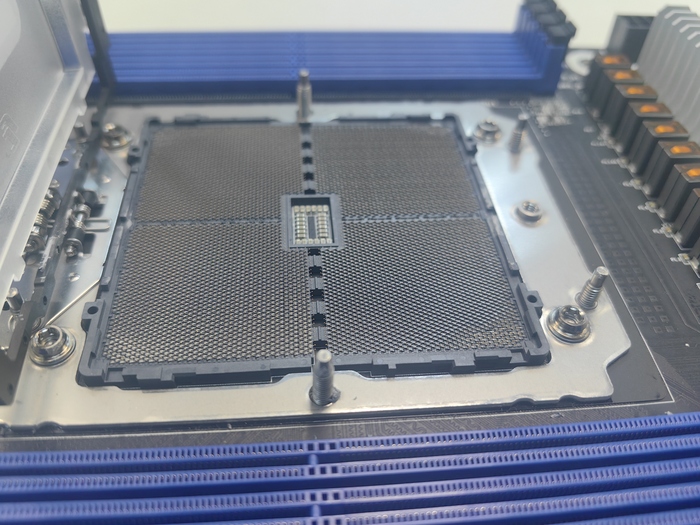

Выкупил материнку на запчасти, как неисравную с диагнозом не включается.

По факту плата включается, но висит на инициализации памяти

Тестер слотов показал, что все связи с процессором в порядке.

DDR тестер показал, что обмена по spd нет, соответственно ресет не снят, хотя все напряжения на плате в норме. А раз по spd нет обмена, то нужно проверить все ли напряжения присутствуют на процессоре. Питания vccst и vccsa в норме, а питаний vcore и gt_cpu нет. Ну с питанием gt_cpu понятно, его до инициализации может и не быть, а вот с питанием ядра нужно разбираться.

За питание ядра отвечает контроллер UP9521R. Питание на него приходит, а вот сигнал enable на 27 выводе ,необходимый для запуска отсутствует. Благо борда на данную плату есть в свободном доступе и проследить сигналы не трудно. Сигнал enable формируется на сдвоенном транзисторе PQ3 из повергуда шим контроллера, отвечающего за напряжение системного агента. То есть при появлении на плате напряжения системного агента следом сразу же должно появиться напряжение ядра. А vccsa у нас на плате есть. Проверим, приходит ли повергуд vccsa_pg на 2 ногу транзисторп PQ3

С помощью нехитрых измерений видим, что на затвор левого транзистора приходит 5 вольт, но переход сток-исток остаётся закрытам, следовательно транзистор в обрыве.

Этих транзисторов полно на любой плате. Снимаем с донора и устанавливаем на нашу плату

Включаем. Обмен по spd прошёл, ресет снят, напряжение ядра появилось.

Тестовое включение. Вот такой несложный ремонт. Всем добра :)

Приветствую всех Пикабушников!
Принесли на ремонт Smasung S22 ultra с проблемой не включается.
Со слов владельца устройство начало перезагружается в разное время,потом в один прекрасный день не включился.

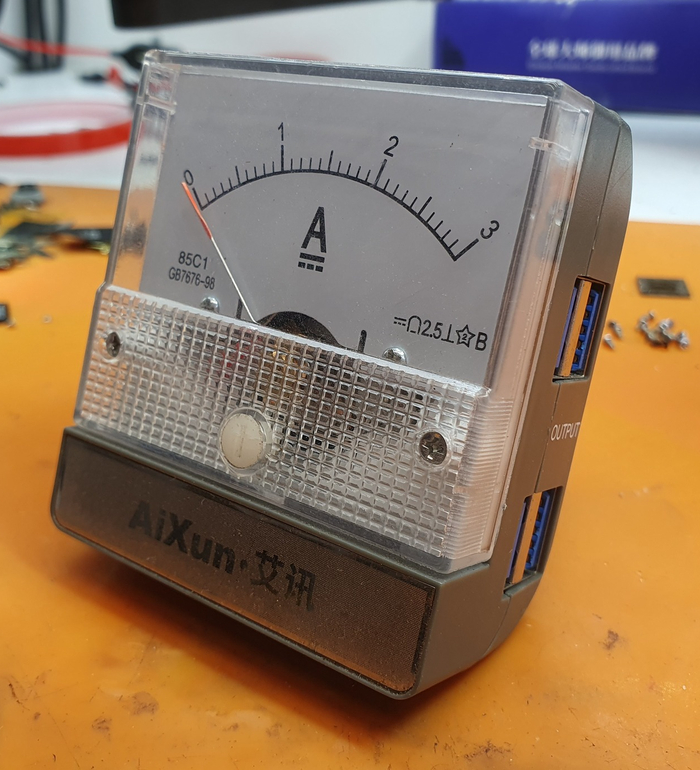

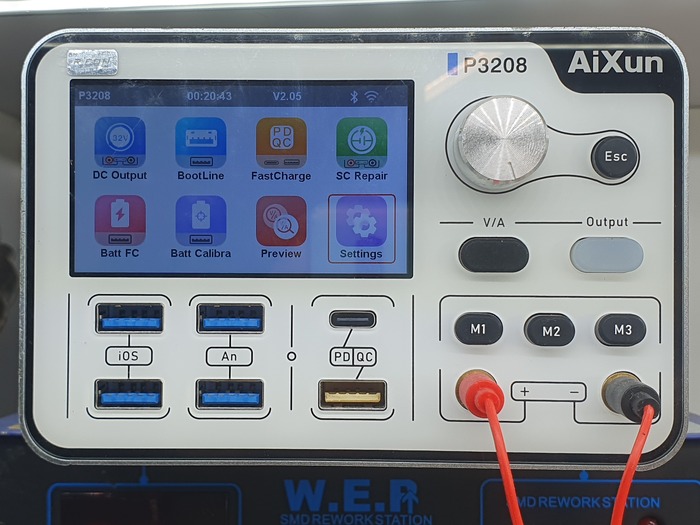

При подключении к зарядке телефон потребляет 0,6А. Данное потребление указывает на неисправность материнской платы ( то есть деградация пайки под оперативной памяти или под процессором).
На Samsung А и S серии это частая болезнь,из-за недостаточного охлаждения и компауда.
Будем реболить оперативную память.

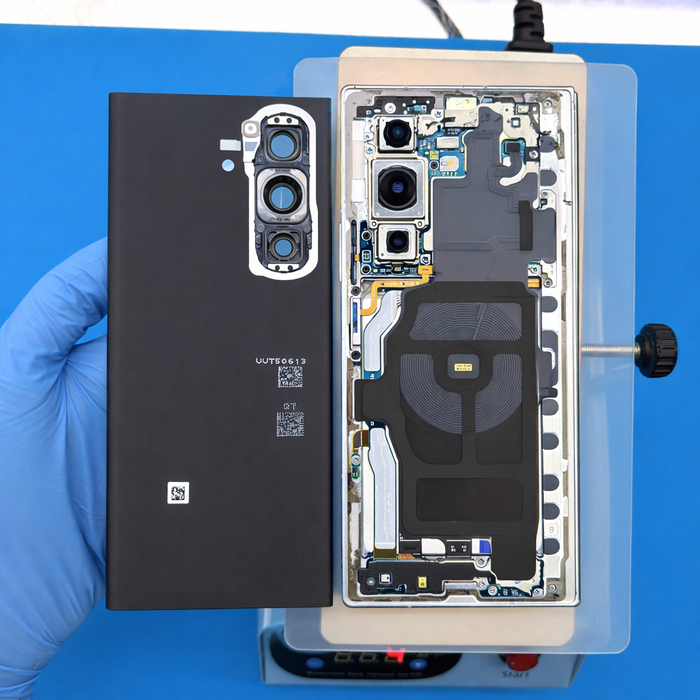

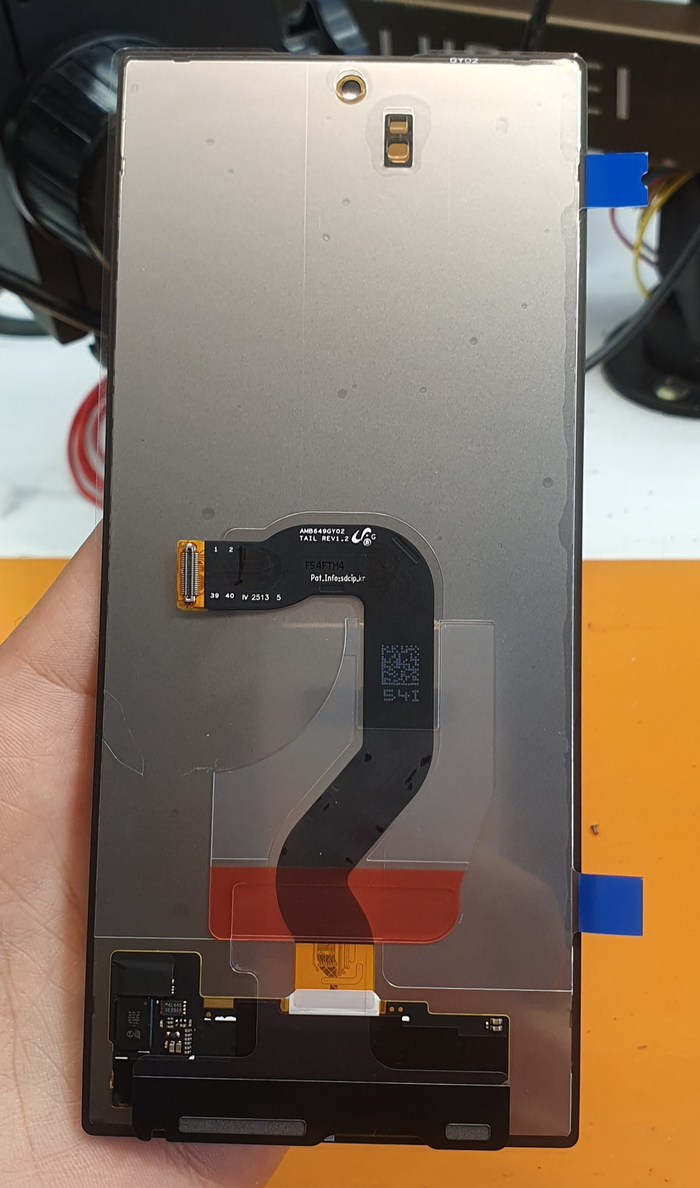

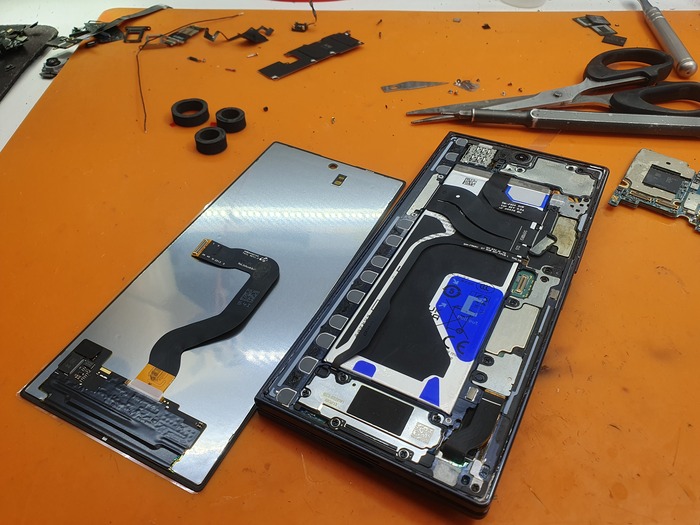

Разбираем устройство и вытаскиваем материнскую плату.

Приступаем к пайке.

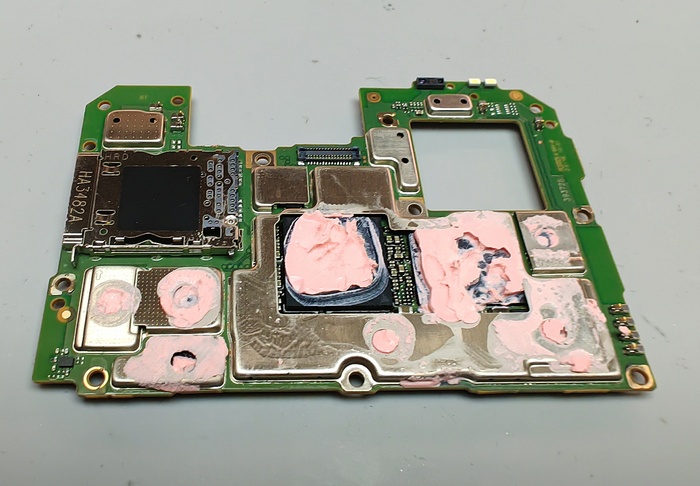

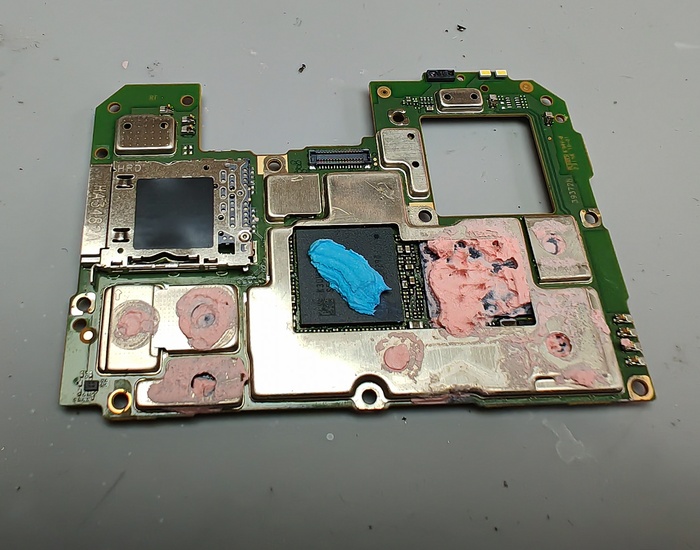

Снимаем всю термопасту и
кладем плату на нижний подогрев.
Нижний подогрев нужен для равномерного прогрева материнской платы.
Это помогает снизить температуру пайки и время ,что уменьшает термоудар по самой микросхеме , а так же увеличивает срок службы.

После прогрева проходимся сплавом розе по точке пайки щитка, далее снимаем щиток.
!!!!Важно!!!!! Делать нужно аккуратно, так как если сплава Розе будет очень много, при снятии он затечет под элементы ,который находятся под щитком.

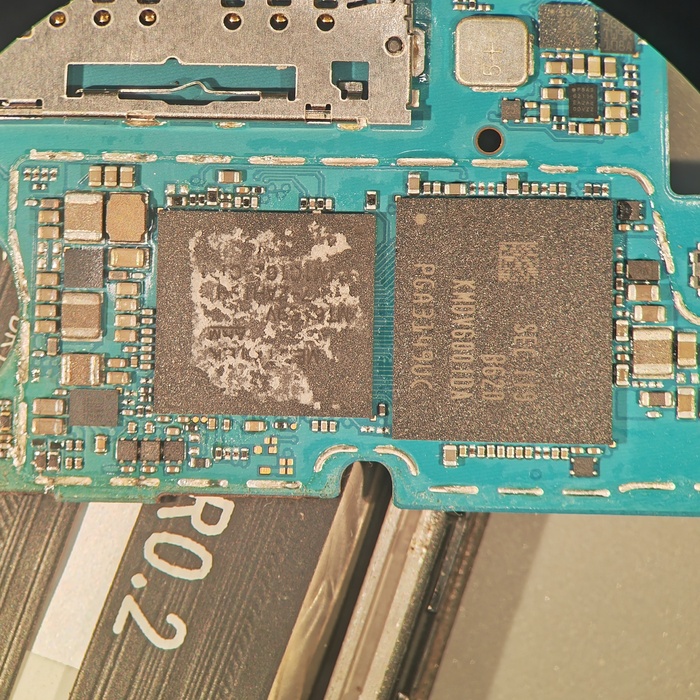

Вот так выглядит плата без щитка.

Перед тем как снять оперативную память нужно заизолировать соседние элементы,чтобы они не подверглись термоудару .

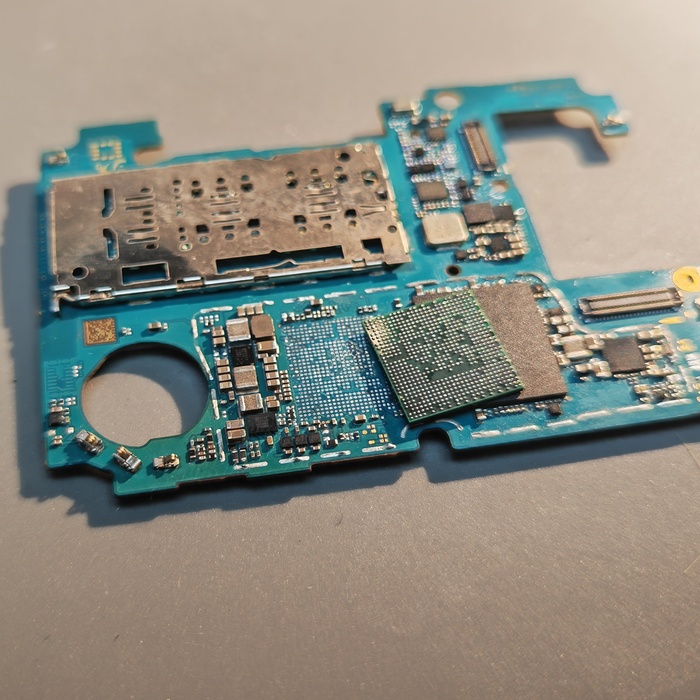

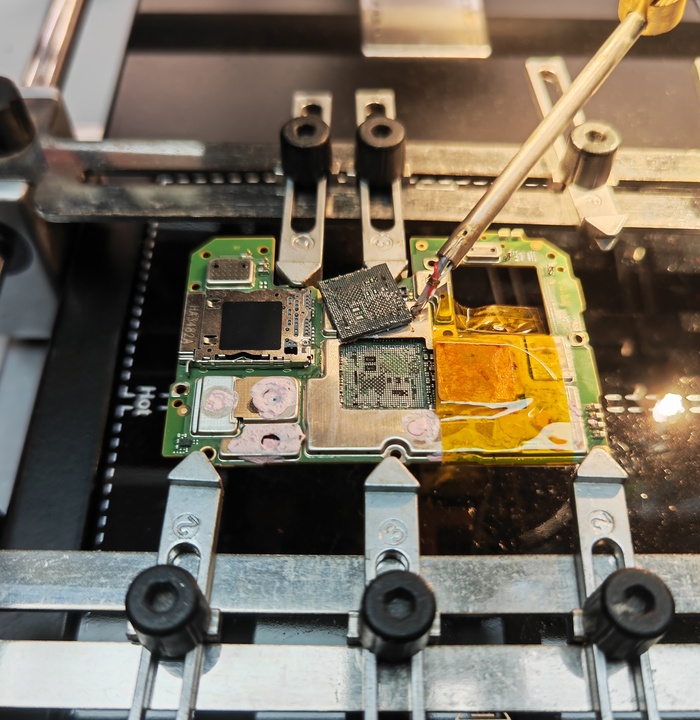

Приступаем к снятию оперативки.
P.S. Толщина оперативки меньше 1мм ,поэтому нужно снимать предельно аккуратно.

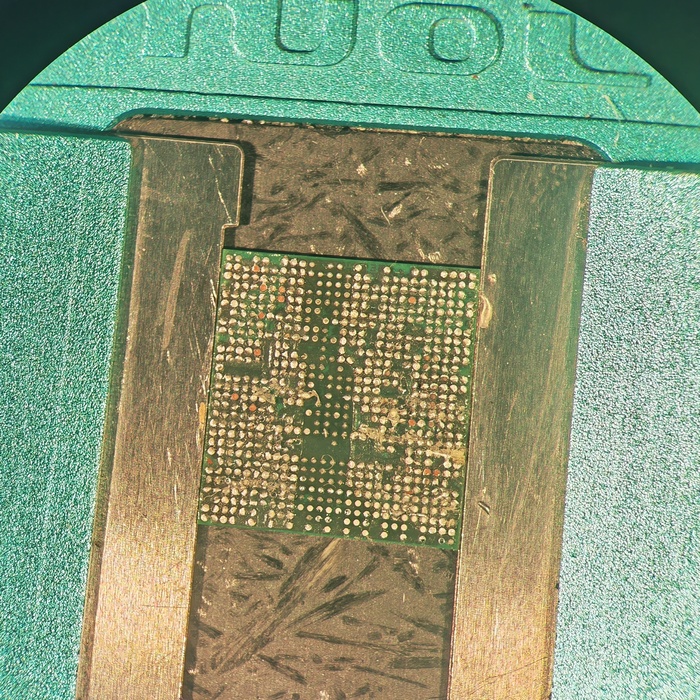

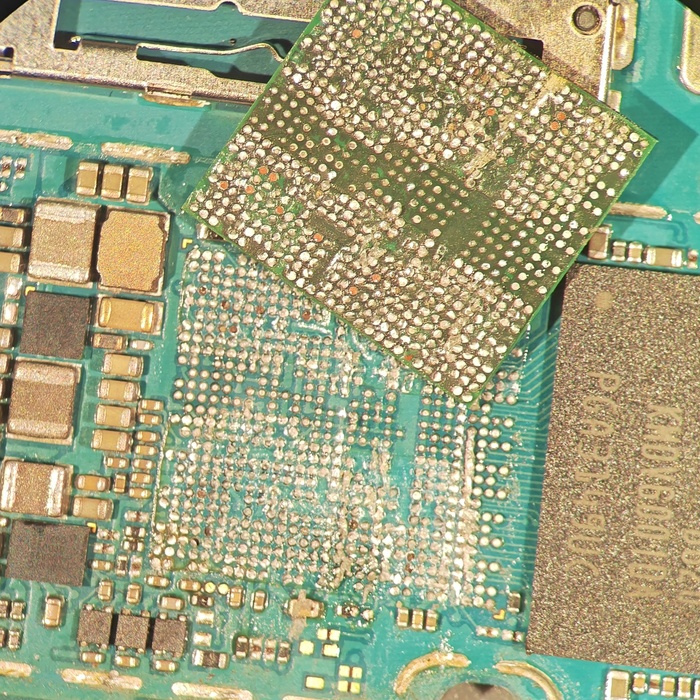

Вот так выглядит снятая микросхема на старом припое. Лудим поверхность микросхемы,зачищаем от старого припоя.

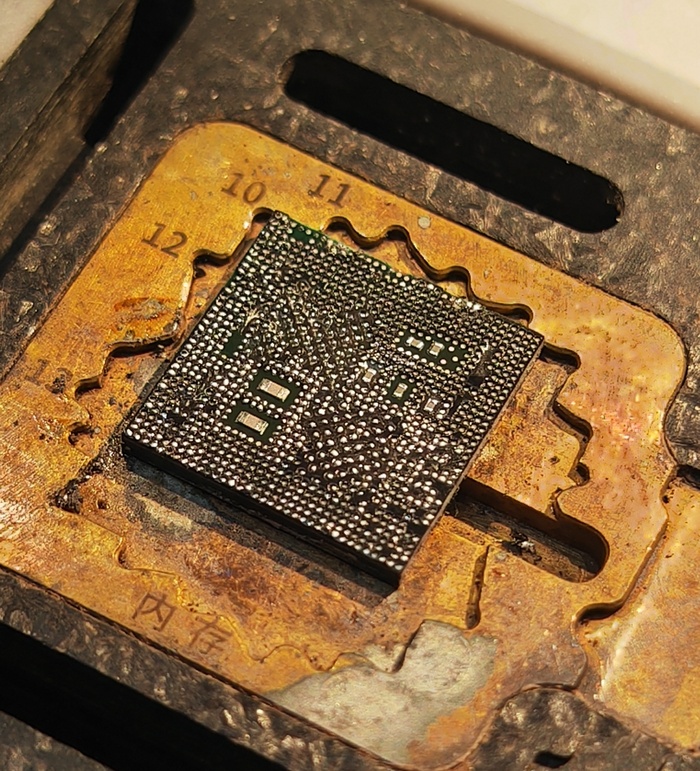

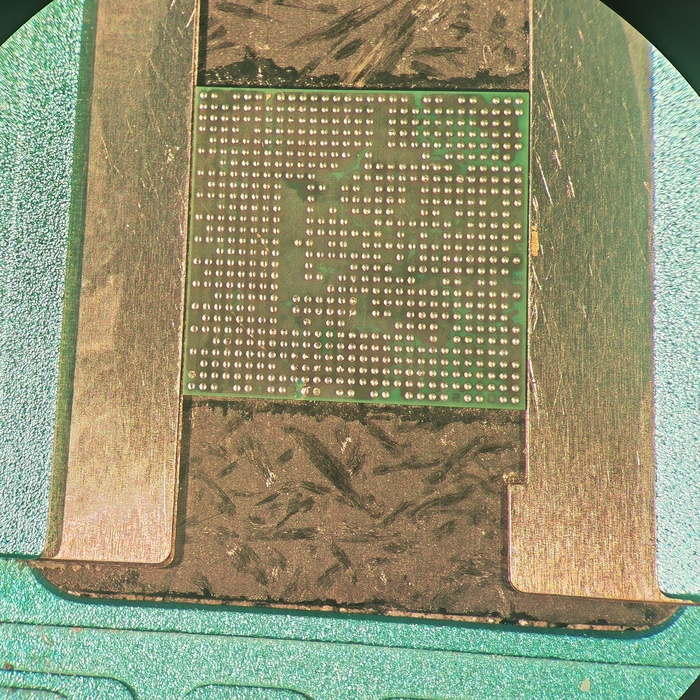

Далее наносим пасту и формируем новый шары для посадки на плату.

После подготовки микросхемы ,готовим посадочную площадку для нее. В мобильных устройствах для экономии места оперативная память распаяна на самом процессоре и по факту является единой запчастью,поэтому при подготовке контактной площадки ха нужно быть предельно аккуратным так как это верхняя часть процессора. Для начала так же залудим ,далее зачищаем от старого компаунда поверхность .

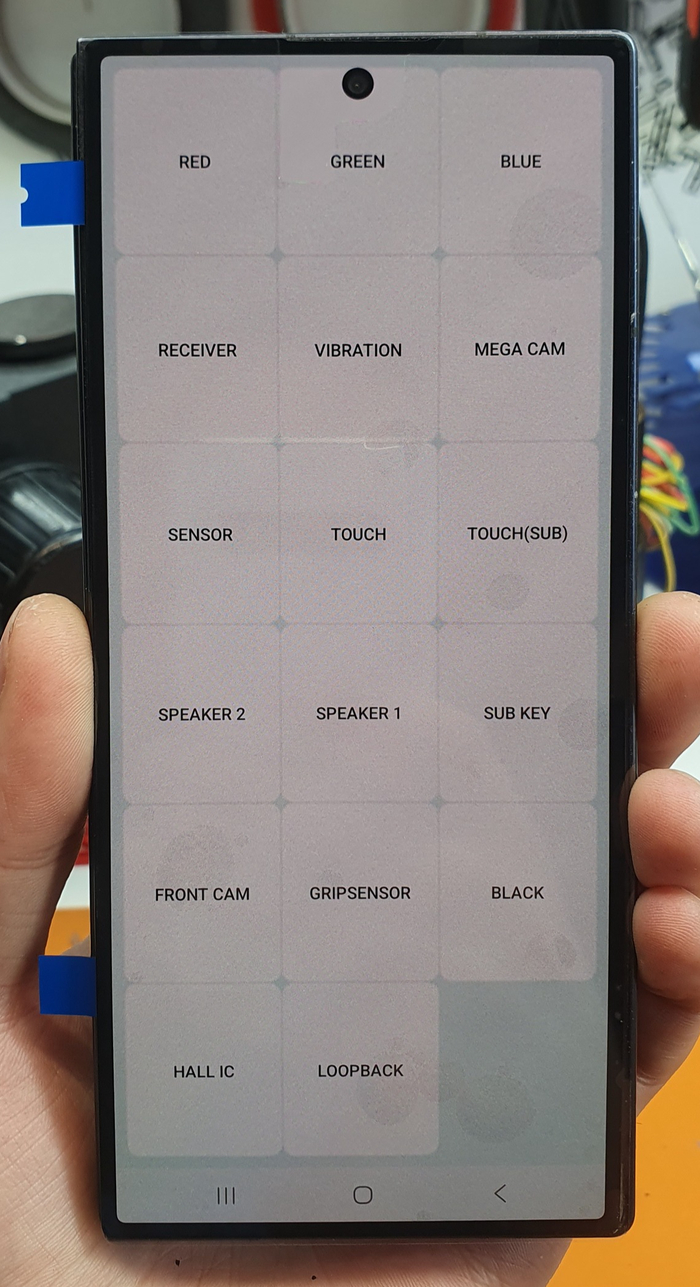

После всех манипуляций припаиваем оперативку обратно и проверяем устройство на включение.

Телефон включился,но перед сборкой самое важное нанести новую термопасту для охлаждения.

Ремонт клиенту обошелся в 10.000₽
Для вопросов по ремонту можно написать в
WhatsApp: https://wa.me/79998160012
Telegram :@Pochinochnaya
