Колеса, способные ехать боком⁠⁠

Перед нами погрузчики и транспортные тележки, которые могут двигаться в любом направлении, не разворачиваясь. Вращаться на месте и двигаться вперёд, вращаясь. Вы, наверняка, можете припомнить несколько вариантов технической реализации такой возможности. Но это решение одновременно и простое, и очень изящное.

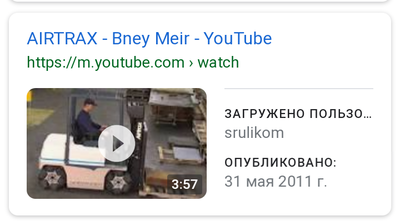

Американская компания Airtrax поставляет своим клиентам весьма необычную технику. При взгляде на фото возникает вопрос – и куда всё это хозяйство вращается, чтобы машина ехала? Давайте разбираться.
Итак, наша машина имеет четыре колеса. Все — ведущие. Каждое из них жёстко сидит на оси. Вправо-влево не поворачивается совсем. Про подвеску забудем, тем более, что в таких случаях, как здесь, она не нужна.
Привод каждого колеса устроен просто. Это обычный вал без всяких шарниров, которым колесо соединено с электромотором внутри корпуса машины.
Но как же мы будем поворачивать? А вот так. Каждое колесо оснащено 12 роликами, покрытыми резиной или полиуретаном. Ролики сгруппированы попарно в шесть округлых «бочонков» и совершенно свободно вращаются на своих осях, которые наклонены как к оси колеса, так и к его плоскости (что хорошо видно на фотографиях). Оси роликов жёстко закреплены в ступице колеса, похожей на звёздочку.

Каждый ролик представляет собой нечто вроде параболического тела вращения со спиленной верхушкой. Расположение роликов таково, что при взгляде точно вдоль оси колеса их внешние края образуют ровный круг.
Теперь, если все четыре колеса вращать в одну сторону – машина туда и поедет. Если бы ролики были соосны самому колесу – они бы просто проворачивались, и машина стояла бы на месте. Но они наклонены, причём – справа и слева – симметрично. Так возникает своего рода упор.
Если же колёса разных бортов вращать в разные стороны – наш странный аппарат будет разворачиваться как танк, то есть — на месте.
Но самое интересное, что, вращая каждое из четырёх колёс с различной скоростью и в разной комбинации, можно заставить эту машину совершать абсолютно любое движение на плоскости. Какое-то из колёс при этом может и вовсе остаться неподвижным. И просто скользить на своих свободно вращающихся роликах, если это нужно для разворота в нужную сторону.

Хотите – двигайтесь по диагонали с сохранением ориентации корпуса относительно сторон света, хотите – по диагонали с одновременным поворотом в любую другую сторону. Для движения в тесном складе или в цеху – свойство просто бесценное. Теперь можно подобраться в такие места, и выехать через такие коридоры, какие обычным погрузчикам или транспортёрам и не снились. Всё это обеспечивают силы трения между хитроумными роликами и дорогой.
Посмотрите на чертёж погрузчика, вид с левого борта. Видите нижние ролики, в данный момент, касающиеся поверхности?
Представьте теперь, что переднее колесо (оно слева) вращается против часовой, а заднее — по часовой стрелке. Силы от каждого колеса, те, что направлены вдоль машины, будут взаимно скомпенсированы. Но посмотрите, как при этом проворачиваются ролики, стоящие сейчас внизу? Они-то повёрнуты немного в стороны. Получающиеся силы трения будут толкать машину точно от вас.
Управляются эти всенаправленные штуковины джойстиками, которые посылают сигнал в компьютер. Компьютер вычисляет направление и скорость вращения для каждого колеса по отдельности, выдавая команду электродвигателям
