Всё в плёнках. Уже предвкушаю жёлтую перегретую плату.
Ошибка сервисов первая: ударник - нужно погреть. Не всегда! Нужно знать что и как греть для диагностики. Да, я и сам грею некоторые микросхемы в целях диагностики, но только в том случае, если уверен, что дело может быть в ней.
Греть микросхему под компаундом нет никакого смысла - она просто отвалится с платы или вылезут шары припоя и замкнут дороги под ней. Да здравствует короткое замыкание, а ещё добавим подключенный АКБ и зарядку. Комбо. Микруха и то, что с ней связано сразу выходит из строя.
Ну да ладно, открываю телефон и вижу абсолютно не тронутую плату

На самом деле я уже отпаял контроллер заряда(tigris) для его замены (думал что ремонт будет банальной заменой одной микросхемы, ибо таких ремонтов у меня еженедельно два-четыре да есть).

Обьясню: при подключении к блоку питания телефон сразу начинал потреблять ток, а значит где то в первичной цепи сидит короткое замыкание. Первый по цепи находится тот самый отпаянный тигрис.

Да, думал ремонт окажется лёгким и уже согласовал стоимость замены, но не тут то было. Новый установленный тигрис так же грелся, а значит предыдущий мог быть исправен! Снимаю его снова и начинаю позвонку на предмет короткого замыкания.

Так же часто слышу: телефон работает, но один раз завис и пришлось его перезагружать, может сможете его прозвонить и сказать что это было? Сейчас всё работает.
ВТФ!? Я не беру в ремонт полностью рабочие устройства на диагностику. В данном случае диагностику проводит сам клиент и потом говорит о существующих неисправностях, а дальше я сам провожу углубленную диагностику для выявления той самой неисправности. Как то так) Не знаю как проще это объясняется xD

В общем всё оказалось печальнее чем могло было быть:

Это интерфейсный контроллер питания. Именно он раздает все напряжения на всё оборудование в телефоне.
Звоню для пересогласования стоимости замены этой микросхемы и по опыту на реболл процессора сразу! Почему? Потому что под контролЁром он как раз и находится, а значит и он тоже отбит с платы, что дополнительно было видно по треснувшему по краям процессора компаунду.
Для начала снимаю контроллер:

А вот же он:

Чутка переломан)
Тут есть вторая ошибка мастеров: при отпайке этого контроллера и не соблюдения температуры пайки с обратной стороны платы может произойти это:

Взрыв процессора! На это многие не обращают внимания и сразу сажают КП на место и подключают аккумулятор. В этот момент процессор, шары которого замкнули между собой, сгорает моментально! Всё. Телефон труп полностью. Замена платы в этом случае самый целесообразный ремонт.
Но! Я уже знал, что мне придётся делать снятие процессора, поэтому было не особо интересно соблюдать термопрофиль пайки.
Следом снимаю проц:

И что тут под ним?

Вот те самые отбитые пятаки. Но это пустышки. А вот важный угол процессора:

Серые пятаки. Отбито не иначе)
Дальше больше:

Оторванный пятачок) А что это у нас? Гляну в схему:

Нфц) Оплата бесполезна xD)
Сразу восстанавливаю:

Далее готовлю процессор. Очищаю его от резинового компаунда:

Пакую в трафарет и ошариваю:

На нижнем подогреве нагреваю трафарет что бы не гнулся и на 180 градусах, грея феном, плавлю олово) Готово:

2 контакта это масса, я их доустанавливать не буду ибо это бесполезная работа и лишний нагрев процессора. Вот он на конце... Пальца)

Следом так же катаю КП:

3 микросхемы для установки готовы(тигрис, интерфейсник, проц):

Сначала устанавливаю КП и тигрис от iPhone XS, они идентичны:

Переворачиваю плату и сразу запаиваю проц:

Обязательно проверяю по кругу кондюки на предмет короткого замыкания. Подача напряжения на коннектор АКБ от блока питания идёт от 2 вольт.  Именно при таком вольтаже можно обнаружить утечку тока, ибо тигрис полностью запускается от 2.8в.

Всё чисто. Можно подключать к блоку питания на все 4.2в) Потребления никакого, а значит основная цепь питания предварительно уже исправна. Далее запуск:

Ай хорошо)

Да не очень. Телефон не заряжается. ПК не видит. Это может быть гидра, которая сидит рядом с процессором:

Сначала я сделал так называемый реболл: снятие и установка этой же микросхемы на оловосодержащий припой, но это не помогло. Хм. Меняю микросхему на исправную:

И всё сразу заработало.

Ремонт перед фактом не иначе. Звоню и досогласовываю стоимость замены ещё одной микросхемы.

Там человек платил, ибо важны данные.

Но если представить ситуацию: я всё это проделал и созвонился с человеком и он сказал, что не будет больше платить, делать не нужно. Что тогда? Диагностика? Или вернуть старую микру на место и отдать так? Естественно вернуть микросхему, взять денег за ремонт и отдавать включающимся, но не заряжающемся.

А представить ситуацию: "Ты же сказал!"

Не ТЫ, а ВЫ! Давайте уважать друг друга! - нужно соблюдать субординацию)

Вы же говорили что всё будет работать!

Но как? Как я мог диагностировать этот "u2" без включения телефона? Да никак. Скрытые проблемы всегда нужно учитывать, особенно при ремонте утопленных или ударенных телефонов. Диагностика диагностикой, но какой бы она не была, всегда есть шанс упустить важные детали. Не существует оборудования, при подключении которого, оно скажет что неисправно и сколько денег нужно для ремонта. Такого нет на 2020 год.

Я повторюсь: ремонт - это всего лишь шанс  сэкономить на покупке нового устройства! Всего лишь шанс...

"Тут должен быть ещё один абзац текста, но я не поделил одно слово в нём с редактором и пришлось его удалить на*уй))"

Телефон кстати отремонтирован полностью:

Итог ремонта: 12 000р с учётом комплексных работ и одна жёлтая бумажка сверху на тибетский чай)

Будет ли это работать стабильно? Да, но с некоторыми ограничениями. Телефон нельзя ронять. Высота падения в 40см на твёрдый предмет или сыр может быть губительна.

Тут я показал ремонт, который знаю как диагностировать и как это сделать, но есть устройства, над которыми нужно думать и вся логика диагностики может упереться в тупик, когда всё есть, но чего то не хватает.

Отдельно хочу обратиться к мастерам, которые пишут мне разные вопросы:

"Телефон не включается после падения, что смотреть?"

"Я поменял тристар и телефон не включается, что это может быть?"

"Я вот отпаял память телефона и нужно туда прописать серийники, а где их взять?".

И такие вопросы в том же духе.

Ребят, Я НЕ ЗНАЮ ЧТО ЭТО МОЖЕТЬ БЫТЬ. И не узнаю до того момента, пока Вы не предоставите мне замеры основных напряжений и сопротивлений платы. Обычно на этом этапе 90% вопросов отпадают, но если хотите, что бы я потратил своё время, оплатите его как цену диагностики. Я пообщаюсь пару часов, а в некоторых случаях и позвоню для направления "куда копать".

Но почему то многие хотят, что бы я поделился опытом бесплатно и ещё обижаются.

За полезную инфу всегда нужно платить, а бесплатную я всегда выкладываю тут)

Задать очень интересный вопрос можно в директ инсты или написать на почту. Все контакты есть в Гугле по нику R.Fon.

До встречи)

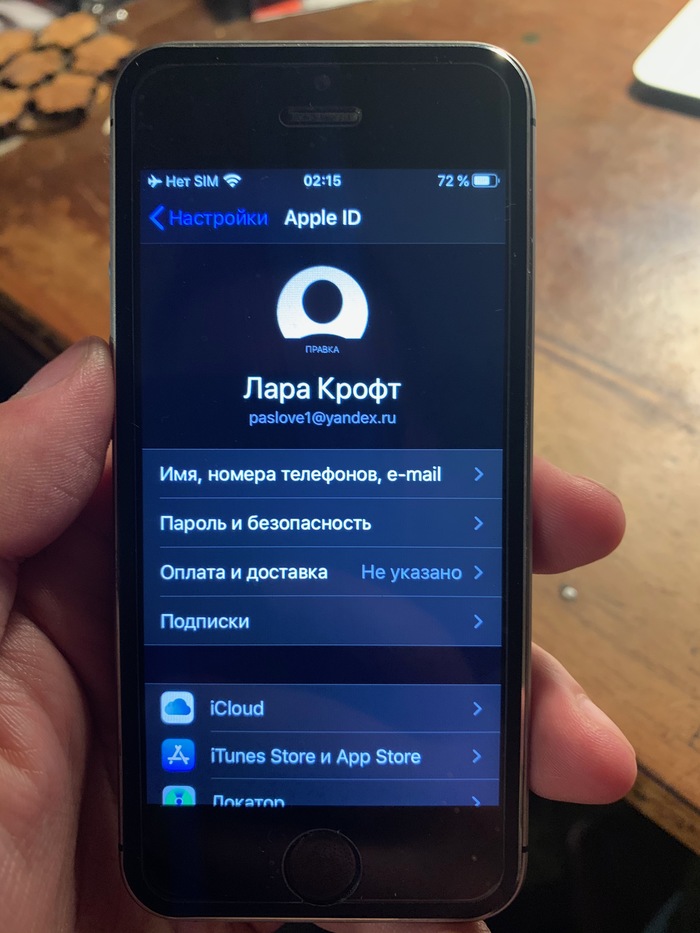

Суть в том, что эта Ольга (фэйковое имя, конечно, назовём её О) попросила войти на своём телефоне под её учёткой, чтобы проверить телефон удалённо на исправность. Ничего задним числом говорить не буду, про систему безопасности уже потом узнал. Мне не показалось это подозрительным, я вышел из своей и зашёл под её. Телефон начал выдавать странные статусы.

О спросила. есть ли у меня другое устройство Apple и предложила с помощью него решить проблему на SE. И я на Xr зашёл под другой её учёткой. Ну и привет. Два кирпича. У меня был андроид, на котором мы продолжили переписку, где был шантаж, убеждение, развод и т.д.

Я в принципе сразу заказал звонок от службы поддержки Apple, потому что они работают граффике офисов. Ну и заявление в электронную приёмную МВД. Спойлер, ответ на это завление пришёл уже после того как я через 2 недели ножками сходил подавать физическое заявление. Охренительная оперативность от самой многочисленной на душу населения армии полицейских в мире. Но ладно, про эффективность МВД в другой раз, пост про Apple.
На следующий день мы 3 часа возились с девушкой, прикрепляя все скриншоты переписок, чеки за покупки (да, и тот и другой смартфон были куплены официально, это и бесит в данной истории), фотографии IMEI, телефонов, коробок.

Консультант отправила всё это к инженерам и Службе Безопасности компании (СБ), пообещав в течение нескольких дней результат. Началось ожидание. Через некоторое время, проверяя телефоны, я обнаружил SE разблокированным. это была эйфория. Несколько дней я ждал, когда разлочат Xr, но это так и не происходила. При следующем сеансе связи представитель компании заявил мне, что СБ отказала в разблокировке устройства без объяснения причин. Пошёл я нахрен со своим официально купленным телефоном. Идите в полицию и связывайтесь с владельцем учётки. Ага, с мошенником. Спасибо, Apple, за адекватный и вдохновляющий совет.
ещё потом несколько раз я связывался со службой поддержки, и получал один и тот же ответ. Не разблокируем и всё.

Через 2 недели я очередной раз получил отказ от Apple и решил попробовать проверить, вдруг человек мошенник, но адекватный. Мол, плати и расход. Эта история меня научила тому, что нет частично пидарасов. Пидарасы всегда просто пидарасы.

Это кстати та учётка, вторая  - sweetme16@yandex.ru Отдельная благодарность Яндексу, за что не блокирует этих мудаков.

Так вот, она мне предложила на киви-кошелёк скинуть бабки, сначала за 1, потом за второй. Так как Apple меня послала, на обращение в МВД мне не отвечали, а в отделе сказали ждать ответа на обращение, я рискнул и проиграл.
Позвонил 112, меня связали с полицией, пришёл, написал реальное заявление о мошенничестве и вымогательстве денег. Дело спустя два месяца возбудули, сколько оно будет раскручиваться, непонятно. Спасибо и на этом.

А что Apple? Вот что мне написала эта мошенница (кстати не уверен, что это женщина, но допустим).

Я после этого психанул и обвинил Apple в том, что они сами все этим занимаются. Сказал всё, что накопилось за это время очередному оператору. Он-то может и не причём, готов даже извиниться, но что поделать, такая у них работа, сам с клиентами общаюсь и выслушиваю разное.

Но что мы имеем по итогу? Apple разблокировали мне один смартфон (старый) и оставили кирпичом другой (новый). Я не получил от них никаких комментариев по причине неразблокировки, учётку эту они не блокируют, все мои письма в англоязычную поддержку, в пресс-службу, в представительство в МСК окончились ничем. В связи с чем я собираюсь судиться с компанией Apple из-за того что они допустили такой способ блокировки устройства, отказываются использовать свои возможности из-за мнимой безопасности данных (что не помешало им вторгнуться в первую учётку и удалить из неё SE), и вообще доставили мне охренеть как много дискомфорта. Я лишился дорогого телефона, я вынужден был поменять батарею на SE, чтобы нормально дальше им пользоваться, а я люблю пользоваться iPhone, несмотря на свои претензии к компании. Я хочу отсудить у компании 300 тысяч рублей за заблокированное устройство,моральный вред и расходы на юр.услуги. В любом случае, я готов треть дохода разделить с теми, кто мне поможет с этим кейсом. Яблоко должно понимать, где берега находятся. Человек покупает вашу продукцию в белую, сталкивается с мошенниками и вы должны помогать ему, а не посылать его на **й.

Не повторяйте моих ошибок и будьте бдительны, в этой стране каждый второй, если не чаще, хочет вас развести и поиметь с вас что-то. Всем добра.

В Bluetooth ситуация другая: кнопка активна, но устройства не обнаруживаются.

Собственно, это говорит о неисправности микросхемы или нарушении пайки между микросхемой и платой. После детального осмотра, оказалось, что аппарат восстановленный дядюшкой Ляо и склеен на слезы его племянника.

Теперь надо решать проблему, решений 2:

-Перекатать микросхему, тем самым восстановить "деградирующую пайку"

-Заменить микросхему, если та неисправна.

Неисправность ее может быть в том, что какой-то из элементов в микросхеме перегорел.

Я сейчас сказал, что в микросхеме что - то перегорело, а не она сама? Да. Это не совсем микросхема, а система на чипе, залитая смолой. собственно как то так оно выглядит:

Как привыкли видеть:

Внутри:

За такую фотку спасибо человеку с профильного форума.

При замене микросхемы есть огромный подводный камень. Модуль WiFi привязан в PCI-E Flash Памяти. Соответственно, нужно будет снимать память и "отвязывать" WiFi модуль.
Учитывая, что аппарат восстановленный, то желательно более детально взглянуть на него с программной стороны:

А тут сюрприз в виде строки (WiFi is Unlocked). Ну, тогда точно приступаем.

Снял плату, а тут сюрприз,память уже паяная. Интересность в том, что строго под ней, с обратной стороны платы стоит WiFi. Вот и причина поломки, когда меняли память, чуть-чуть пригрели WiFi, пайка нарушилась и он перестал работать. Вот, собственно, проблема.

То, что серые контактные площадки - "деградация пайки" Обычно, она происходит медленней, но тут процесс ускорили из-за локального перегрева.
Катаем, ставим и проверяем:

Проблема решена и еще один аппарат восстановлен.

Почему я начал пост с такого ликбеза? Не знаю. Мне, например, было очень трудно объяснить человеку, почему я беру столько за "перепаять одну микросхемку" Хотя, еще пришлось, так же, перепаять флешку, так как она отвалилась тут же, после того, как я дунул феном на плату с обратной стороны. все удовольствие 5.5 вечно нержавеющих.
Все так просто и одновременно сложно.

Буду рад проконсультировать молодых специалистов и тех, кому нужна срочная паяльная помощь))

Для связи: AlexanderMargasov@gmail.com

Спасибо всем, за ваше время и терпение. Всем крепкого здоровья, не болейте!
