Реален ли ультразвук без пайки в современных устройствах?
Не всегда. Вернее почти никогда.
Я часто ремонтирую телефоны после профессиональных чистильщиков, которые на приёмках гордо сообщают, что ща мы в профессиональной ванной почистим и всё заработает.
Есть 4 варианта ремонта с использованием этого чудного девайса:
1. Прополоскать в ванной в надежде, что утопленный телефон заработает и доработать проблемные зоны уже вручную.
2. Прополоскать, предварительно отпаяв все защитные экраны, доработать и привести в порядок плату

3. Чистить готовую плату от флюса.
4. Мыть там инструмент)

На ремонте у меня второй вариант, после которого телефон увы не включился.
Надо фотокарточки достать.
Осмотрев плату на то, с какой нежностью выпаивали экраны я сразу предложил перенос без каких либо вариантов.
А причин несколько:
1. Вылезли шары из под модема и трансивера.
2. Раскололся дроссель и отбился процессор при демонтаже защитки, так как устойчивость платы снизилась из за снятия защитки со стороны интерфейсного контроллера.
А мож просто упал, кто ж признается.

3. Интерфейсный КП с обратной стороны платы тоже попадает под реболл. Просто потому что так надо и всё.
Смысла нет возиться на этой гнилой доске, поэтому отпаиваю нужное для запуска с кнопки:

Процессор, arb, nand память, wifi, bb_modem, nfc, eeprom_k.
Если из этой связки умрёт или умер процессор, arb или nand, то данные безвозвратно утеряны.
Согласовываю стоимость 9к.
Это стоимость для постоянных сервисов!
Для клиента чуть дороже. Потому что я так хочу и всё.
Предварительно перед "пересадкой" я проверил основные линии питания на предмет пробоя, что бы не делать бесполезную работу.
Поixaли:

Первым на запайку поедет eeprom модема. Там хранится imei телефона. Без неё сети в телефоне никогда не будет.
Порядок запайки микросхем может быть абсолютно хаотичен, но я выбрал для себя правильный в техническом плане.
Далее arb. Хеш шифрования данных между процессором и чипом памяти:

Почему именно так?
Плата менее теплоёмкая и для запайки на припой 180° требуется меньше греть, что бы эти важные маленькие стекляшки не получили термический удар.
Далее nand

Это для выравнивания платы, так как она шла немножко дугой, а ровнять руками такае себе. Не в этот раз)

А потом с обратной стороны платы wifi модуль. Вдруг они ещё и телефон захотят отремонтить, чтобы потом не перепаивать так как не родной работать не будет, а отвязывать через nand нужно только с потерей данных, что в моём случае не получится.

Как только выровнял плату, начинаю готовить модем.
Через трафарет добиваюсь ровного расположения высоты шариков, чтоб сел нормально

Ну смотреть на него долго не нужно, просто запаиваю на плату

Остаётся nfc и процессор

Nfc неродную я просто сколол паяльником и запаял родную

А следом самое важное - процессор.

Только предварительно его нужно почистить

И запаять красиво

Так как у меня эта плата уже была донором на перепайку (на предыдущей увы кончился процессор), то добавляю отсутствующие компоненты:

Да. Она уже начала расходоваться как донор.
Снимаю катушки с утопленной и ставлю сюда:

Подключаю к компу, предварительно всё перепроверив на цепях питания на отсутствие короткого замыкания

И прошиваться он не захотел, так как не может зайти в recovery. И вообще он не должен был сюда упасть, а сразу показать яблочко и код-пароль.
Честно я бросил этот телефон и не подходил к нему неделю. Вот просто так. Знаю по себе, что нужно время подумать и отвлечься, так как если заниматься вплотную одним делом, то можно, нет, вернее оно сломается окончательно.
Спустя неделю я не придумал ничего лучшего, как вспомнить то, что я менял на нём интерфейсный контроллер и что скорее всего он поплыл при установке процессора, так как сидит на обратной стороне платы.
Расчехляю плату и грею его до расплавления припоя. Чуть качнул на шарах и вот:

Телефон запустился с кнопки.
Но тут есть засада: при вводе пароля он виснет и перезапускается:

Это может быть из за неродного/не севшего на плату или умершего nfc.
Прошиваю без потери данных:

И спустя пару десятков минут я начинаю считать свои денюшки

Для полноценного ремонта телефона остаётся заменить дисплей и отремонтировать face id.
Но сервис не захотел это делать. Мне без разницы. Свою задачу я выполнил и даже больше - сделал пролноценно рабочую плату. Собираю защитки

Готово

2 недели он лежал в сервисе на доставку ко мне, неделю он у меня лежал, два дня ремонтировался и ещё неделю я к нему не подходил, потому что думал варианты, где я мог что то упустить или не доделать. А текущие ремонты в стиле заменить дисплей, сделать фейс, увеличить память или что нибудь подпаять никто не отменял.
Восстановление данных или сложный ремонт у меня всегда долго и имеет свою очерёдность ремонта. Это может быть даже месяц.
Если во время такого ремонта прийдут скажем на увеличение памяти, то я отложу его и займусь тем, что быстрее и на месте можно сделать.
Видеофайл ремонта так же прилагаю. Осторожно! Звук.

Задать вопрос по восстановлению данных на Вашем кирпиче можно в инсте, где на все вопросы отвечает моя жена, либо написать на почту, контакты которой можно найти по моему нику в гугле.

Не делайте бекапы, они Вам не нужны.
Заходите, если что)

Увидимся)

Всем привет, подскажите пожалуйста, как быть в этой ситуации.

Телефон покупали в Марте, на данный момент состояние аккумулятора 90%. Если искать посты как у других за год ушло не менее 90% и они страдают болью от этого,  то за 6 месяцев у меня, Карл, это уже не шутки. Подскажите, с чем это может быть связано, в гарантийном случае, или как что? Заряжаю обычной быстрой зарядкой

Добрый.
Я давно как то писал о том, что плата у Iphone XR жирная и намного устойчивее к падениям, нежели те же иксы или 11 прошки.
Так вот.
Брехня всё это xD
Телефон прибыл из дружественного сервиса, для которого я делаю сложные ремонты.
Владислав прива!)
Кирпич упал с дивана на пол. Высота ну сколько там? Сантиметров 40 не больше и сразу же перестал включаться. А если и включался, то спонтанно перезагружался.

При подключении к зарядному кушает хорошо, 1.8А

Все эти симптомы связаны с отвалом процессора, но что бы в этом убедиться окончательно, нужно его чуток погреть)

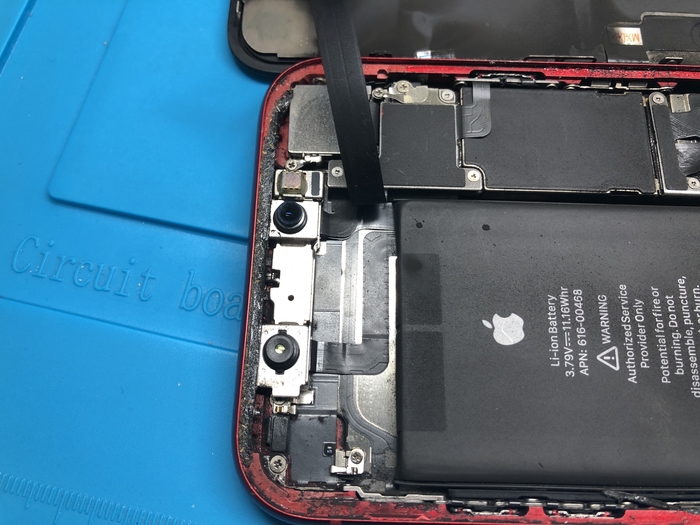

Разбираю:

Если подключить к блоку питания, то телефон начинал зависать на 170мАмперах. Это говорит о том, что есть инициализация процессора и он работает, но ожидает команды на полноценный запуск. А значит либо отвалился контакт под ним или что то другое неисправно, но по опыту работ с этой моделью скорее всего первое.

Но если сильно нажать на защитку охлаждения проца, то вот:

Понятно. Вытаскиваю плату и кладу на подогрев

Снимаю охлаждение

Оказывается в этот телефон уже лазали и меняли контроллер usb gidra (аналог u2)

Могло ли это сказаться в дальнейшем на неустойчивость проца? Могло. Всё зависит от того, как его меняли (отпаивали или спиливали).
Я, например, использую спиливание. Так надёжнее.
Штош. Выдергиваю процессор:

И зачищаю весь компаунд под ним

Некоторые моменты с облезшей маской пришлось доработать, чтоб не замкнуло при посадке

Далее обычная процедура зачистки компаунда уже на самом процессоре

И его ошаривание с последующей установкой на плату

После запайки нужно это дело проверить

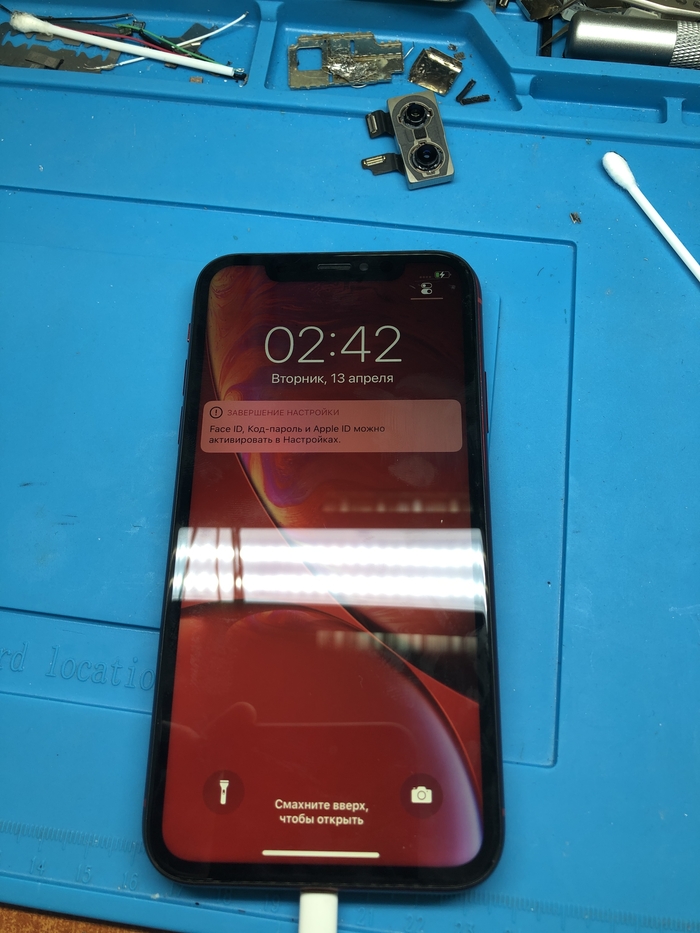

Заипись. Завелось xD
Требую код-пароль для доступа к личным данным)
Шутка. Это нужно для полноценной проверки всего оборудования в телефоне, так как при неполной посадке процессора может не работать всё что угодно от камер до быстрой зарядки.
Сразу лезу смотреть последние логи паники телефона

Ну тут всё понятно. Паника четвёртого ядра процессора, а значит я поломку отдиагностировал правильно)
Можно запаивать охлаждение обратно, делать проклейку и собирать телефон

Готово

С Вас 8 тысяч.
Роняйте ещё xD
А пока что он полежит у меня ещё пару дней на тестировании.

Вот такая вот хрустальная ваза.

Связаться со мной можно по моему нику в гугле или написать в директ инстаграмма.
Там же мы с женой выкладываем текущие ремонты Вашей техники, которые тут показывать я не хочу.

Увидимся))

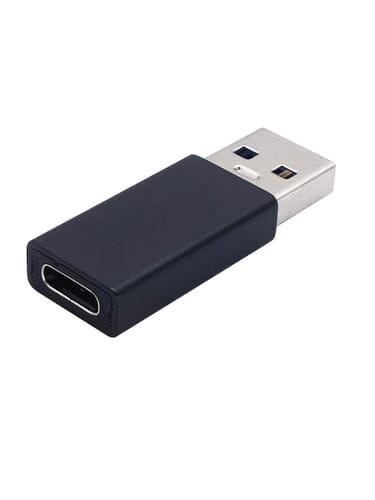

Всем привет. Купил айфон xr а тут провод на type c. Нашел два варианта как жить. Покупать адаптер за 2к и повербанк который поддерживает такой провод. Т.к. вся моя техника не владеет type c, я присмотрелся к такому варианту - взять переходник с usb type c на обычный usb. Стоит ли покупать подобный переходник и может ли это испортить телефон, т.к. паленые провода и т.д. портят аккумулятор. Адаптер на обычном юсб оригинальный у меня.
