Привет, пикабу. Продолжаем ковыряться в старом железе и обозревать его по мере сил.

Сегодня у нас на столе лэптоп из той эры когда это слово не было синонимом ноутбука.

Я нашёл этот экземпляр на одной интернет-барахолке 24 мая 2018 года в Химках, он выдавал ошибку жёсткого диска и ругался на севшую батарейку.

Помогли мне в транспортировке этого агрегата некто deadelf и TomFarr. Спасибо им огромное за это.

T3100/20 является одной из разновидностей T3100, отличие заключается в большем жёстком диске. 20mb против 10mb в оригинале.

Пройдёмся по внешнему виду

В закрытом состоянии являет собой типичный кирпич с вентиляционными отверстиями.

Спереди расположена защёлка, удерживающая крышку в закрытом положении

Справа виднеется морда флоппи привода на 720k.

Сзади выглядывает вентилятор встроенного БП, разъём питания, переключатель рабочего напряжения и тумблер включения. Никаким ATX тут и не пахнет, всё вручную.

Ручка для переноски служит как заглушка для портов и как подставка для удобного расположения лэптопа.

За ручкой скрываются COM/LPT/CGA разъёмы и стойло DIP-переключателей для некоторой конфигурации самого ПК, они не относятся к видеокарте.

Так же на задней стенке находится такая вот бумажка с инвентарным номером из "Института США и Канады АН СССР". Её наличие придаёт компьютеру некоторый исторический вес, приоткрывает завесу тайны кто и как им пользовался раньше.

Шильдик с днища корпуса, я подозреваю что произведён ПК был в 1987 году, ибо на этот год сбрасываются встроенные часы и "0871B" очень похоже на какой-то Date Code.

А что у него внутри?

После откручивания пяти саморезов  на днище и трёх сзади можно отщёлкнуть клипсы и поднять верхнюю часть корпуса. Только вот обслуживать T3100 предлагается именно так.

Контакты с монитора обжаты напрямую в материнскую плату и отключить их можно только откусив хвосты полностью. Стоит отметить что более поздние модификации T3100 избавились от этого недуга и полноценно разбираются.

(Рисунок из родного Maintenance Manual)

На фото выше видно что располагается под клавиатурой. Как не сложно заметить, материнская плата состоит из двух плат соединённых шлейфами. Крайне странное и ненадёжное решение для портативного устройства.

80286 CPU в LCC корпусе под пассивным охлаждением.

Пример процессора в LCC корпусе.

Родная батарейка была на 3.6v, мой костыль же выдаёт всего 3.0v. Но для поддержания содержимого CMOS этого оказалось достаточно. Скорее всего это будет переделано когда у меня будет больше свободного времени. Возможно что никогда.

Это механический датчик открытия крышки. На материнской плате стоит источник света и фотодиод, при открытой крышке путь лучу перекрывает лепесток. Напоминает механизм автостопа из электрофонов.

Тип жёсткого диска здесь RLL, с японской цоколёвкой и собственным контроллером.

По углам закреплены резиновые демпферы для уменьшения вибраций жёсткого диска.

Находится он внутри металлического кейса и прикручен к железной рамке внутри корпуса.

Аксессуары

К сожалению, у меня нет для него ничего из доступных расширений и аксессуаров

(Фото страниц из Reference manual для T3100sx)

Для T3100/20 были доступны.

- Внешний FDD 5.25" на 360KB

- Expansion Box, в который можно было вставить до 6 ISA-8 карт расширения

- Lan Card

- Модуль RAM, по официальным данным мой лэптоп понимает до 5MB RAM.

- Floppy Link, это ISA-8 плата для IBM PC позволяющая передавать данные без подключения внешнего FDD.

Помните, LPT был подписан как PRT/FDD? На левой грани есть тумблер который и определяет режим работы LPT порта.

Документация

В комплекте к лэптопу идёт три руководства в картонной коробочке и брошюра "быстрый старт".

Это комплект документации от T3100sx, я не смог найти фото подобного от T3100/20.

И тут у меня кончились доступные блоки для вёрстки поста. Спасибо что прочитали, вторая часть очень скоро.

Часть 2

Cлучилось мне однажды купить на барахолке этот калькулятор. У него не работали 2 тумблера и порван провод. Так он и лёг в шкаф на долгие пол года. И сегодня мне захотелось его покапать. А раз уж у нас давно не было поста про калькуляторы - захватил с собой и фотоаппарат

Выпускался он с 1977 года, какой год моего агрегата я не нашёл (может плохо искал)

Фото получились темноватые, но не желтее чем в жизни. Пластик выцвел под УФ лучами от солнца.

Обыкновенный бухгалтерский настольный калькулятор с функциями

- корня

- памяти

- процента

Имеет 11 разрядов знаков и  один для отображения знака минус.

Внутри горсть резисторов, конденсаторов и кусок гетинакса...

Рулит этим всем чип от NEC, D1220C. Но даташит на него я не нашёл, опять таки может плохо искал.

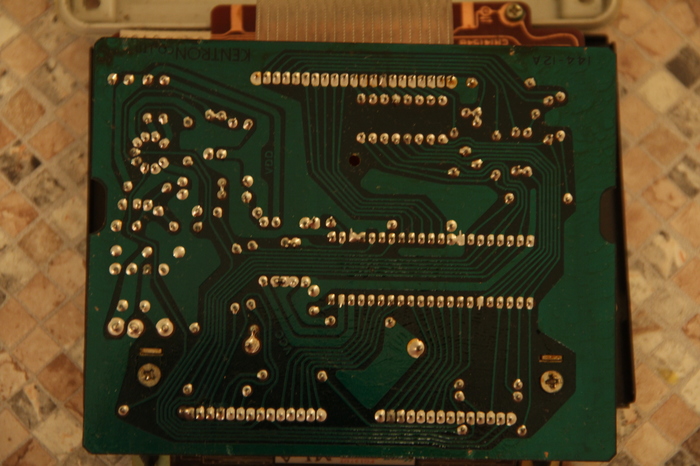

Похоже что материнская плата разведена на компьютере, хоть и вручную.

А вот эта нарисована человеком на бумаге, преобладают плавные линии.

Сопля здесь заводская, не знаю для чего она нужна.

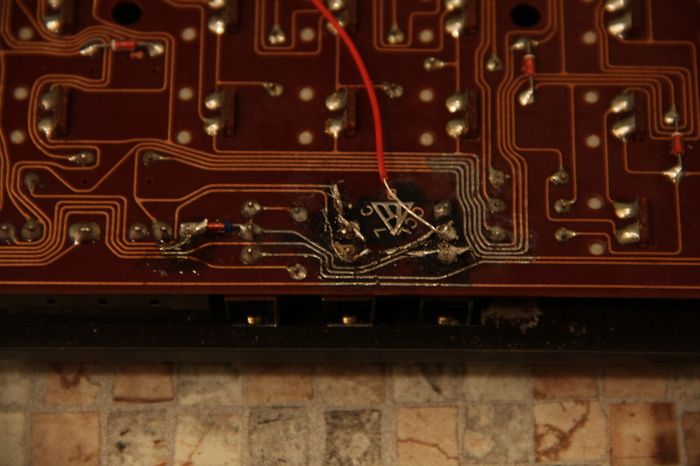

Получилось криво, но работает. И это не угольки... это жжёная кислота вперемешку с канифолью.

Забавно что подложка для клавиатуры сделана из железа и привинчена на винты.

Всё из чего он состоит.

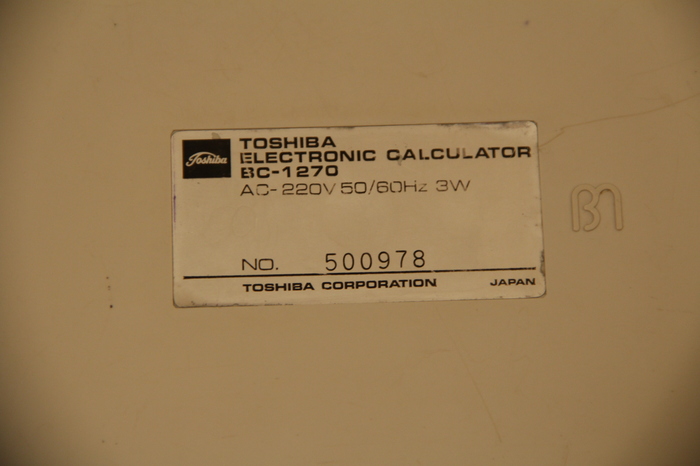

Шильдик.

Ну и собранный в конце-концов калькулятор.

Спасибо за просмотр.

Следующий пост будет скорее всего про продукт этой же компании, но уже намного сложнее...

Всем доброго времени суток. Сегодня будет пост о ремонте ноутбука Toshiba L850D. Изначально у этого аппарат вышла из строя видеокарта (AMD Radeon 7610M). Неисправность типовая и лечится заменой. Но если бы было все так просто, то поста не было бы. В сервисе товарищу ожидаемо предложили поменять всю материнскую плату, за неадекватную стоимость. Мы же будем ремонтировать на компонентном уровне. Итак попал мне в руки аппарат уже не включающимся, т.е. вообще нет реакции на кнопку включения.

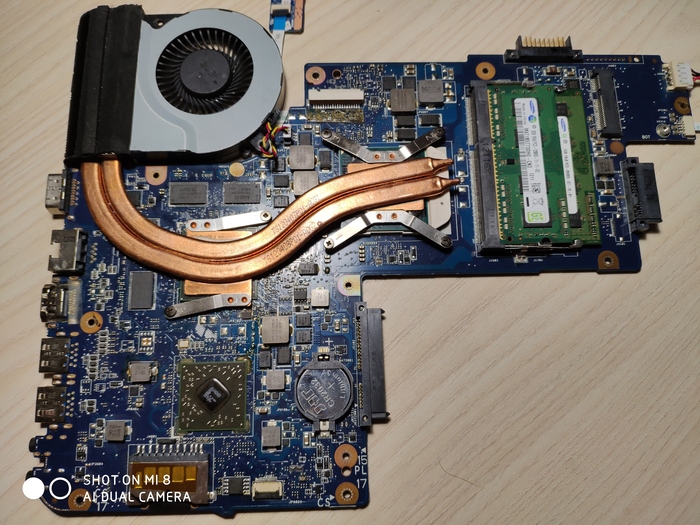

Вот такой красавец. Разбираем и достаем материнку.

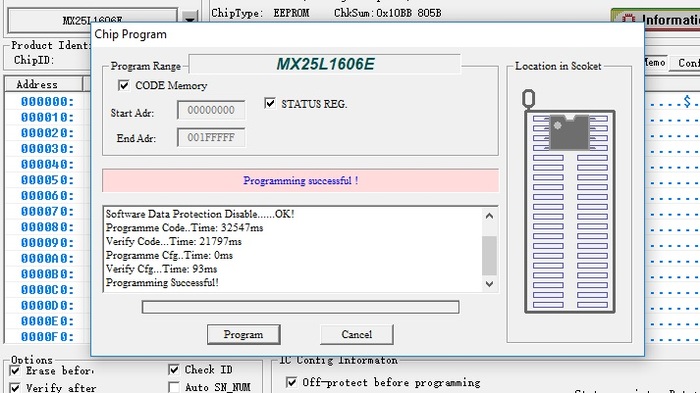

Замеры основных ключей и сопротивлений не стал фотографировать, не с руки да и по времени заняло минуту. Все в норме. Начнем с самого простого - сброс БИОСа. Вытащил батарею БИОСа и замкнул контакты на 5-10 секунд. Аппарат стал включаться, но имеем циклический перезагруз. Шьем БИОС на программаторе, т.к. на сброс реакция есть. Спаиваем микросхему БИОСа с матери и в программатор ее. Шьем и оппаньки

А у нас оказывается умерла микросхема БИОС. Роемся в закромах, находим такую же м/с и шьем ее

Все отлично, запаиваем ее на место. Аппарат начал нормально включаться, пошла инициализация. Но картинки нет, значит видеокарта мертва. В данной платформе используется две видеокарты. Встроенная в процессор AMD Radeon HD7520G и дискретная AMD Radeon HD7610M. Поэтому, чтобы быть уверенным на 100%, что дискретка мертва, отключаем ее аппаратно и пробуем запустить материнку без нее.

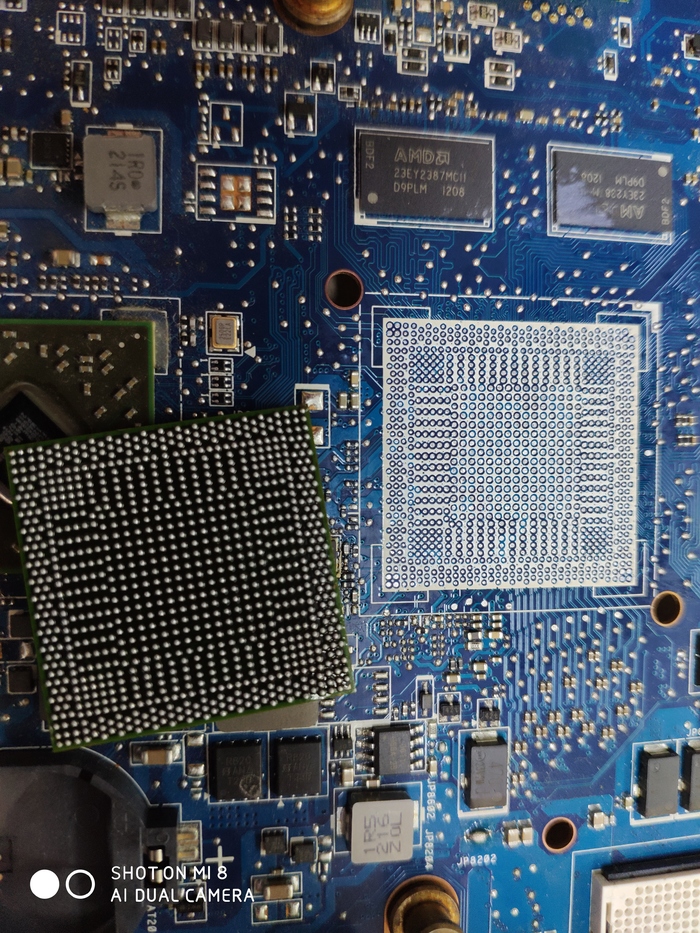

Есть картинка. Ну что ж, выпаиваем этот видеочип

Фоток оборудования нет, т.к. ремонт производился по несколько подходов и часто забывал фотографировать.

Маркировка нашего чипа 216-0810028, заказываем его, ждем пару дней курьера. Итак, видеочип на руках

Cушим его при 100 градусах и запаиваем на нашу материнку, не забыв вернуть питания видеочипа как было. И радуемся, что появилось изображение. Дабы убедиться в полной работоспособности видеокарты, накатываю Windows 7 со всеми драйверами. Ииииии. Бинго!

После установки драйверов на видео мы получили отличный синенький экран. Я победитель по жизни и выиграл в лотерею - "Поменял видеочип - отреболь видеопамять"). Да это тоже типовая неисправность у этой платформы, у меня встречается один раз из десяти. Я считаю, и не только я, это заводской дефект пайки. От нагрева при замене чипа видимо отходит одна из банок. Хотя бывал отвал микросхемы видеопамяти и при живой видеокарте.  Ладно, приступаем к делу и сдуваем все 8 банок. На фото уже отреболенные

Запаиваем их на место. Пробуем загрузиться. И наш "синий экран смерти" ушел. "Винда" штатно загрузилась. Для проверки запускаем "бублик" (Furmark) и гоняем видеокарту 30 минут

Ну что ж. Радуемся удачному ремонту, радуем хозяина о удаче и бонусом меняем сломанный разъем наушников (привет закрома)

Чистим систему охлаждения, мажем свежую термопасту. Собираем ноутбук, еще раз проверяем его работоспособность в собранном виде. Все работает отлично и отдаем радостному хозяину.

Итак подытожим. Ремонт затянулся на несколько дней (заказ з/ч). На этой материнке мы собрали три неисправности - две из них типовые. Количество фото попытался компенсировать текстом, да и упор был на описание типовых неисправностей на этой платформе (plac/csac dsc rev 2.1).

Я не критикую ремонты других мастеров. У всех методы диагностики и ремонта разные. Главное результат. Ремонтирую только ноутбуки. Уточню регион - Москва.

Как то так! Всем удачи и добра!
