Жаль, что iPhone не умеет летать. Замена дисплея и корпуса на iPhone 15 Pro
Абсолютно целый iPhone за считаные секунды превратился в кусок неработающего и искривленного железа. На удивление еще есть мерцающее изображение. Поэтому приступаем к первичному внешнему осмотру устройства.
Корпус выгнуло с двух сторон, а задняя крышка без трещин и практически без царапин. Стекла камер целые. Область материнской платы не погнута, хотя от такого удара может быть все что угодно. Вскрываем телефон, осматриваем все изнутри и проверяем все функции подключив рабочий дисплей.
Да он везунчик. Проверил все за кадром при владельце, пароль не предоставляли. Все функции исправны: камеры, Face ID, сеть, данные на месте. Значит, продолжаем ремонт. Сейчас необходимо бережно снять материнскую плату, аккумулятор, все шлейфы и камеры. Модуль камеры сразу убираю в бокс, чтобы ничего не налетело. Иначе очистить линзу без последствий не получится: напыление очень нежное.
Снимаем аккумулятор предварительно разогрев корпус

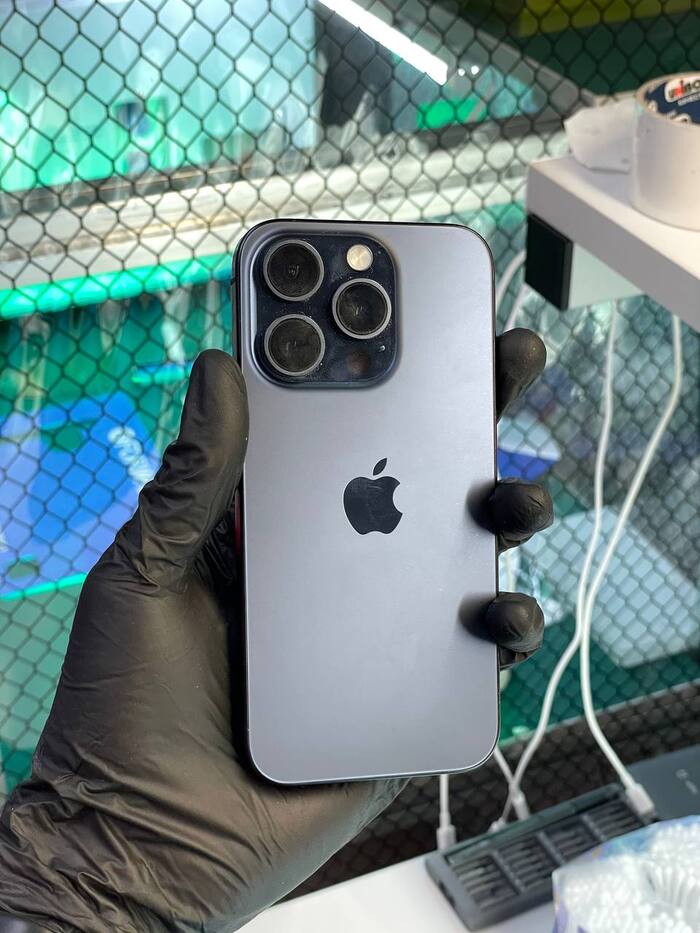

Напоминаю, что на iPhone 15 Pro задняя крышка приклеена только по периметру и не является частью корпуса, как например на 14 Pro. Поэтому достаточно аккуратно снять крышку и перенести в новый корпус.

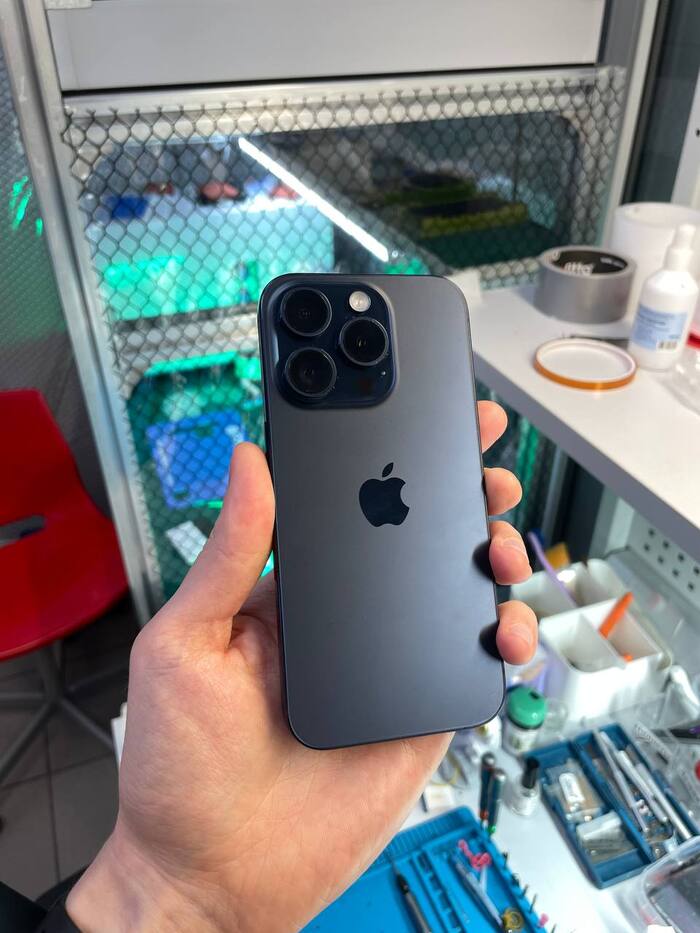

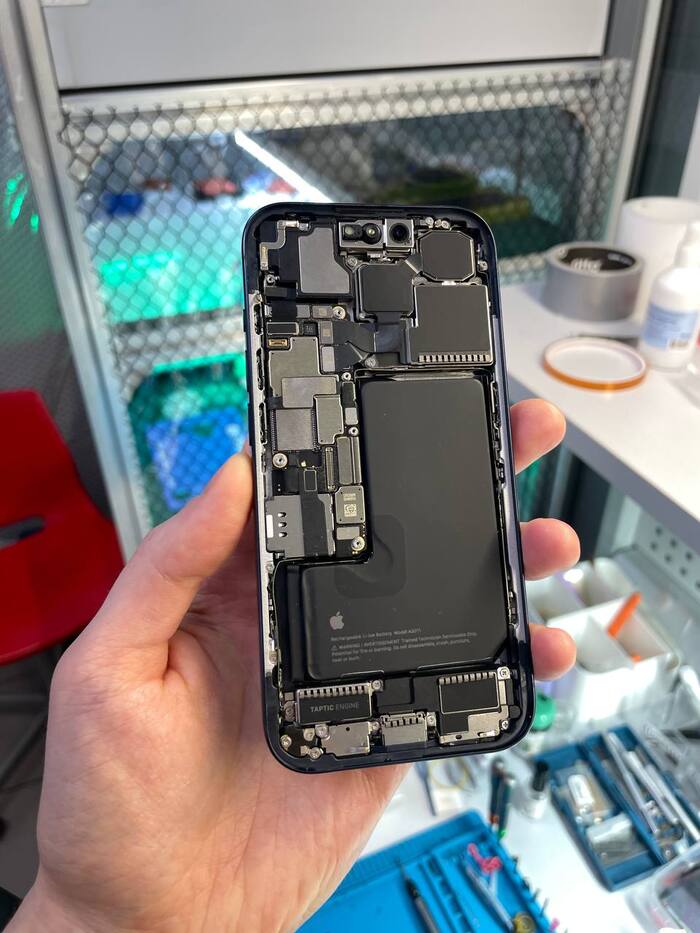

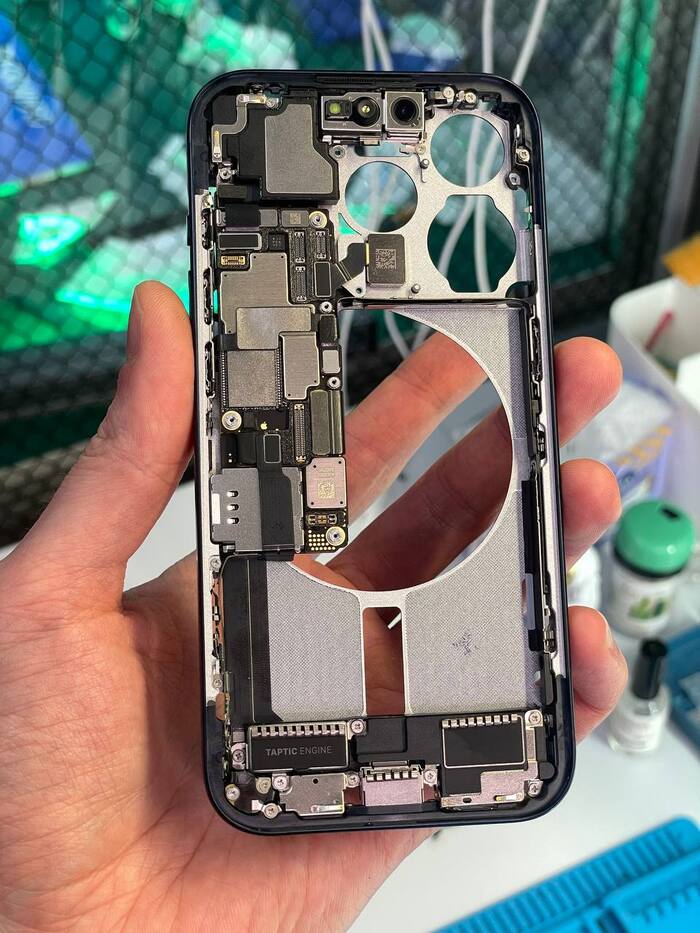

Закидываем всю начинку в новый корпус и приклеиваем заднюю крышку. Получается такой красивый промежуточный результат.

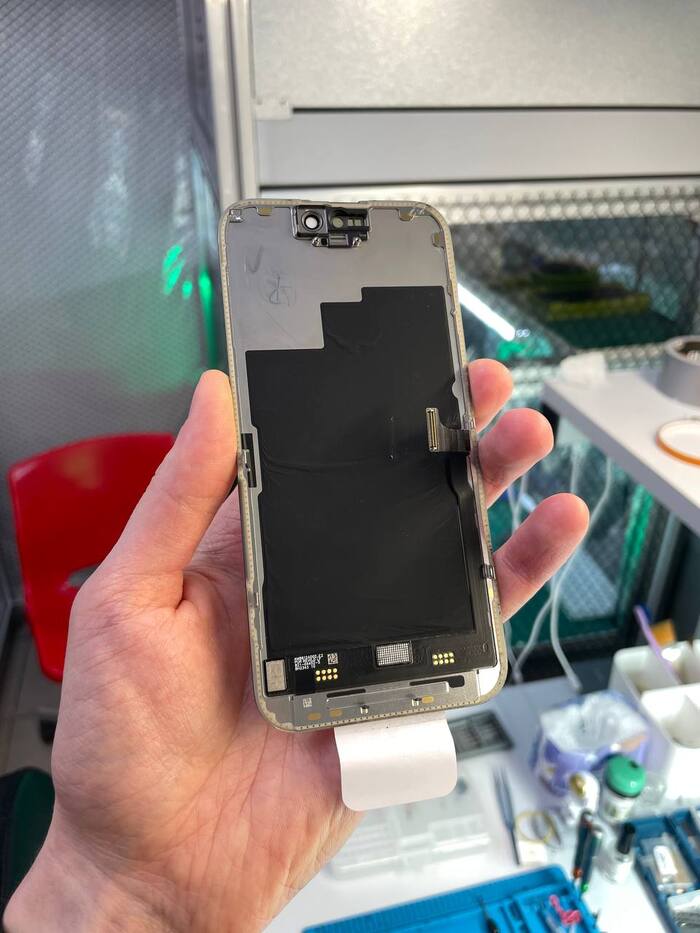

Далее переходим к самому интересному- дисплейному модулю. С версией iOS 18 стало проще: взял сервисный оригинал и привязал его к устройству. Не нужно ничего перепаивать и рисковать дисплеем. Но в истории деталей и обслуживания все равно можно увидеть, что дисплей менялся, хоть и на оригинал. А цена такого дисплея будет дороже снятого б/у в идеальном состоянии. Решено взять снятый оригинальный экран и перекинуть на него микросхему, чтобы следов ремонта вообще не было.
Для начала переносим функцию True Tone с разбитого дисплея на новый. Затем предварительно обклеив дисплей, чтобы не испачкать тыльную сторону, с помощью машинки спиливаем микросхему, чтобы туда перенести родной чип.
Делаю это в перчатках, маске и еще под мощной вытяжкой, чтобы не дышать кремниевой и металлической пылью.

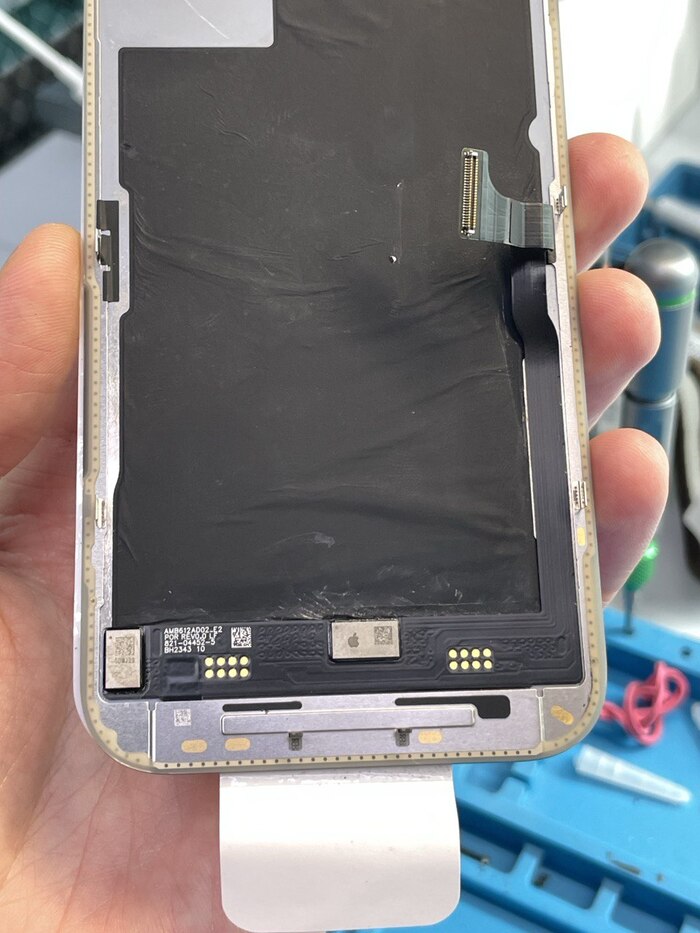

Посадочное место под микросхему.
Снимаем микросхему с разбитого дисплея.
Под микроскопом очищаю компаунд и наношу новые шары для пайки.

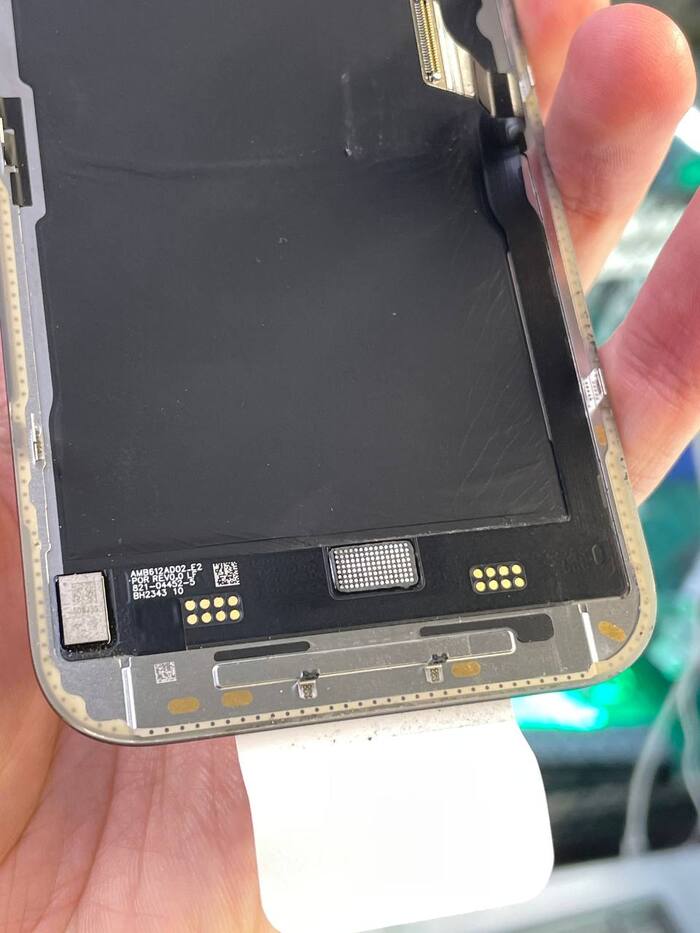

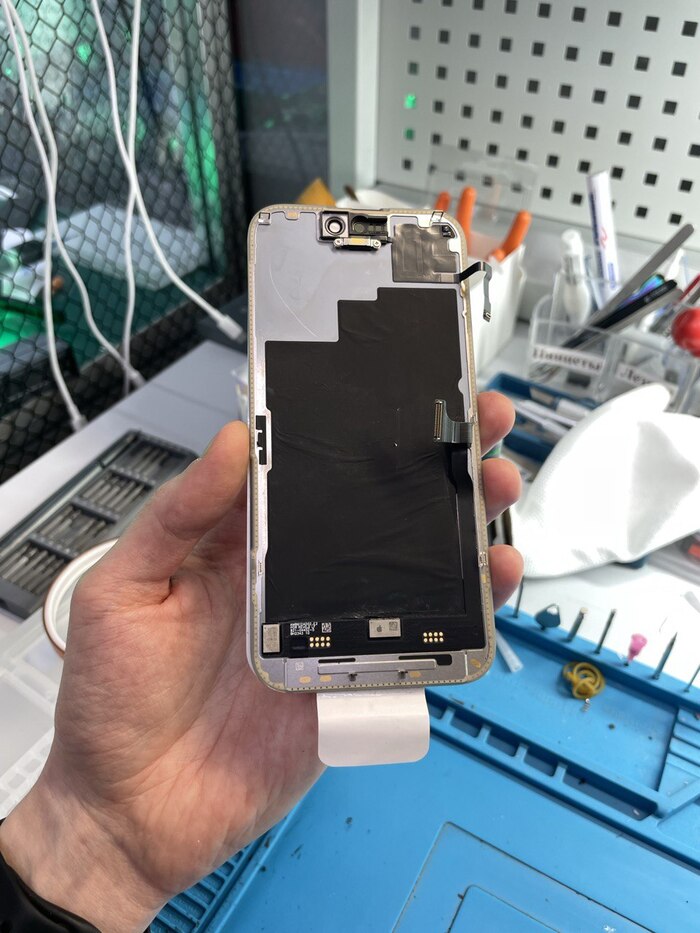

Осталось установить его на новый дисплей и при этом не поджарить матрицу. Температура плавления шаров 183 градуса. Также переносим верхний шлейф с датчиками и микрофоном.
Устанавливаем влагозащитную проклейку на праймер для лучшей адгезии, закручиваем все винты и закрываем. Устройство готово к дальнейшему использованию (полетам).
