Читателю привет!

Долго ждала своего часа папка с фотками про ремонт этой карточки (месяц точно), пожалуй уже можно выкладывать. Владелец немного занимается компами сам, что-то почистить или модульно заменить. Ну вот однажды принесли ему системник в сборе с этой карточкой и жалобой, что фильмы крутит, а игры не играет. Он разобрал карту и понял, что игры играть оно не будет. В итоге её выкупил себе, а владельцу поставил 1060. Предыстория странноватая, но какая есть.

При проверке проблема подтвердилась, фурмарк проработал не более 15 секунд и карта отрубилась просто. Значит разбирать будем чудо сие.

Выглядит карточка вот так:

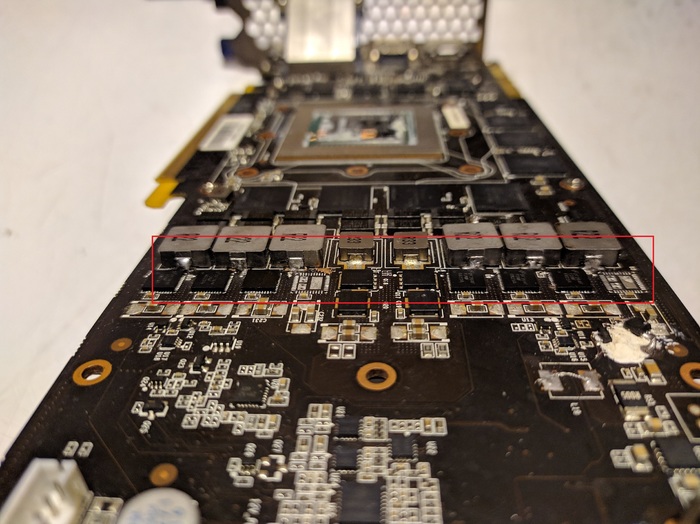

После разборки стало понятно, что паяли почти всё, что можно. Все катушки на питании чипа поднимались или снимались, скорее второе, потому что в дальнейшем при нормальной установке без соплей припоя вывод одной из катушек просто отвалился при пайке. А снимали по той причине, что очень трудно (НЕТ) в данной ситуации же определить какой DrMos пробитый. Удивительно, но ведь определили и сняли их, только на этом похоже и закончили всё. Ставить рабочие не стали.

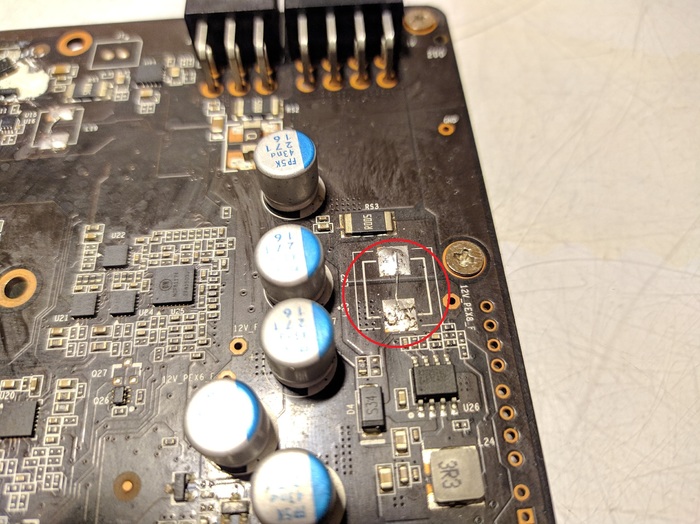

А может и ставили, во всяком случае в этом месте скорее ДА, чем НЕТ. Разумеется вместо предохранителя кусок провода. А было тут скорее всё так: пробитый дрмос заменили, влепили кусок провода вместо предохранителя и при нагрузке опять выбило дрмос, такую нагрузку маленький ключ выше не выдержал с разлетелся, при этом устроил прогар. Это всё опять разовортили, чудным образом убрали прогар и присрали ,иначе нельзя назвать способ установки живого ключа, на кусок оплётки, ну и это всё слеплено поверх прогоревшего места, которое похоже залили герметиком для вклейки стёкол на фарах жигулей.

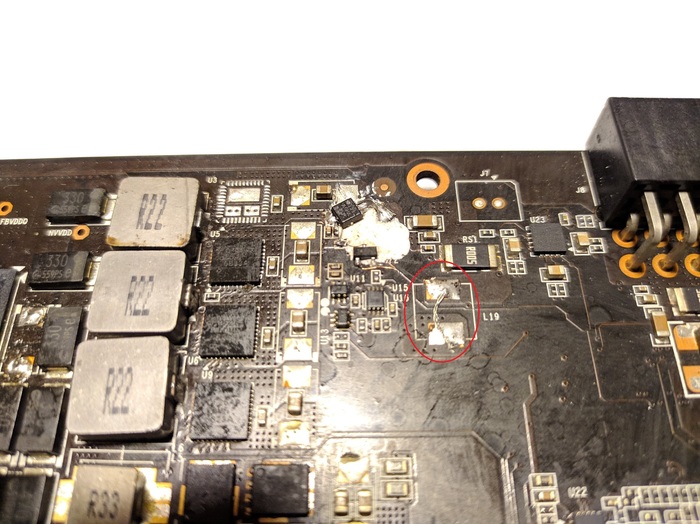

И в другом месте кусок провода, замечательно просто.

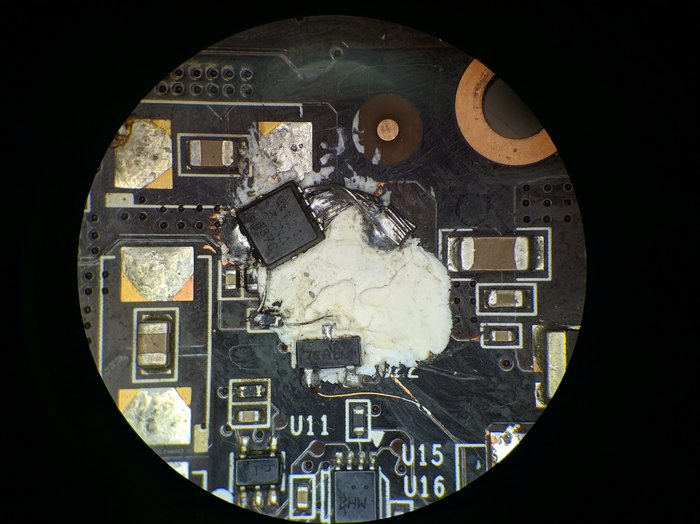

Вот так выглядит ключ на куске оплётки, который лежит просто на герметике. Про теплоотвод на плату явно не в курсе.

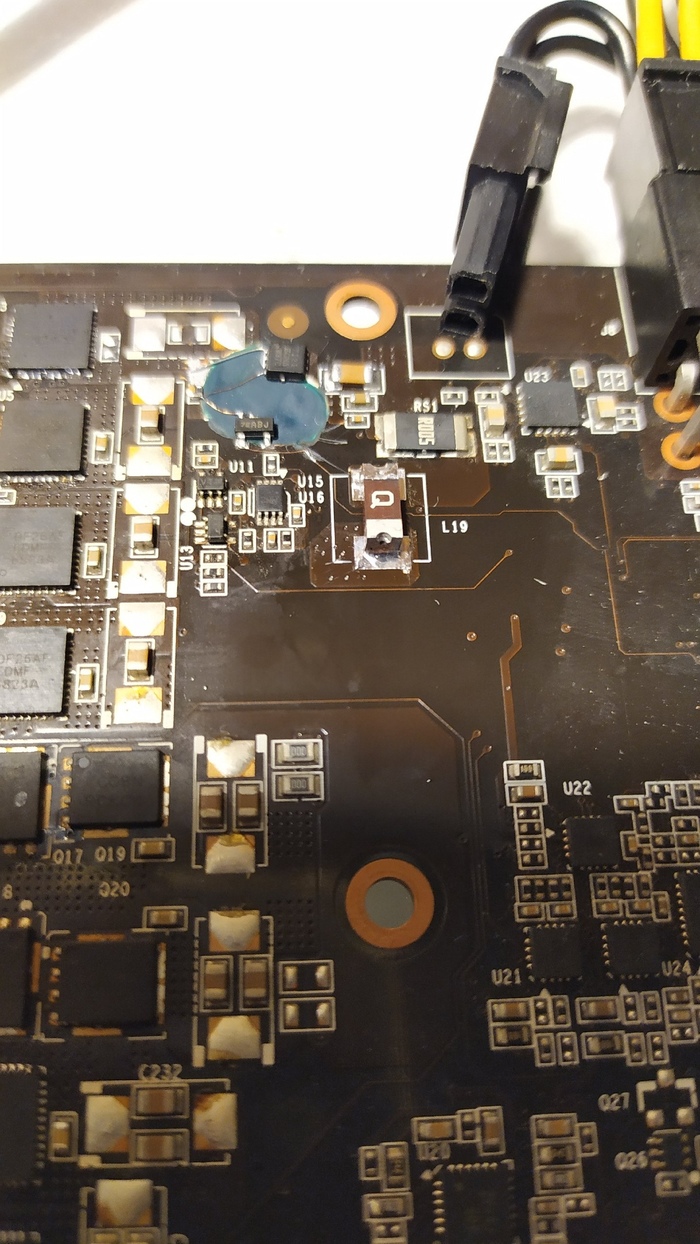

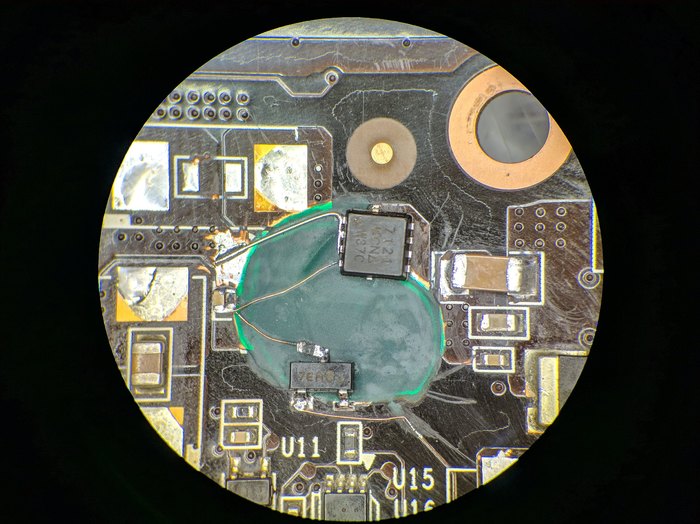

Переделаем это всё и поставим ключ пузом на оставшийся островок целой платы. Ну и по возможности вокруг поаккуратнее сделаем тоже, хотя после таких ковыряний редко это провернуть. Почему такие разводы? Потому что прошлый флюс так "смывается", в итоге вымыл конечно, не так заметны стали разводы просто.

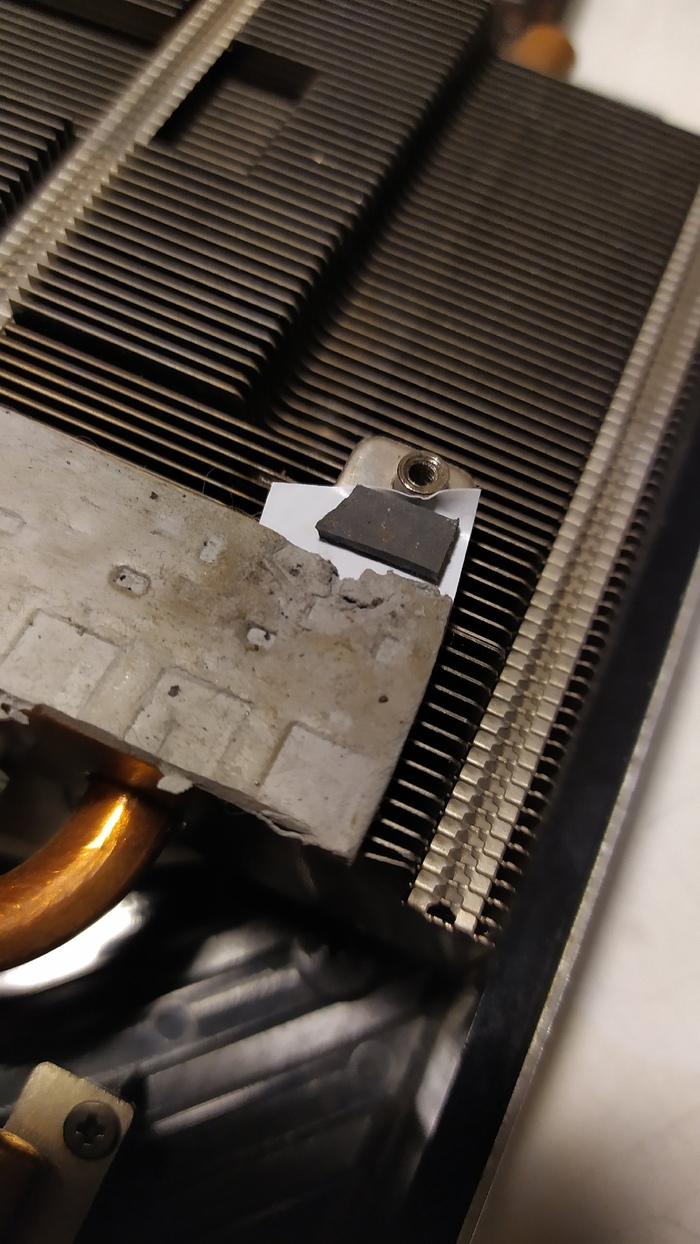

А это простая маскировка подгоревшего места выше, чтобы закрыть прокладкой.

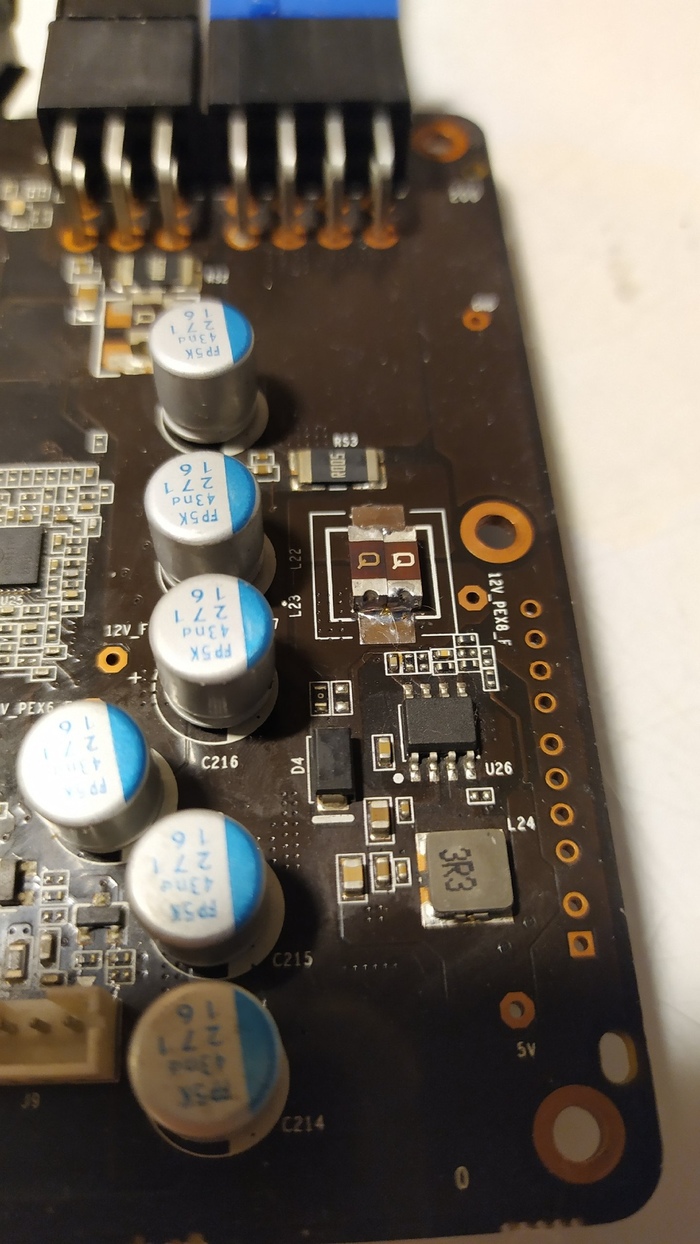

Поставим дрмосы на свои места, как и предохранители.

Получится как-то так.

После попробуем включить это всё, вроде ничего не перепутали.

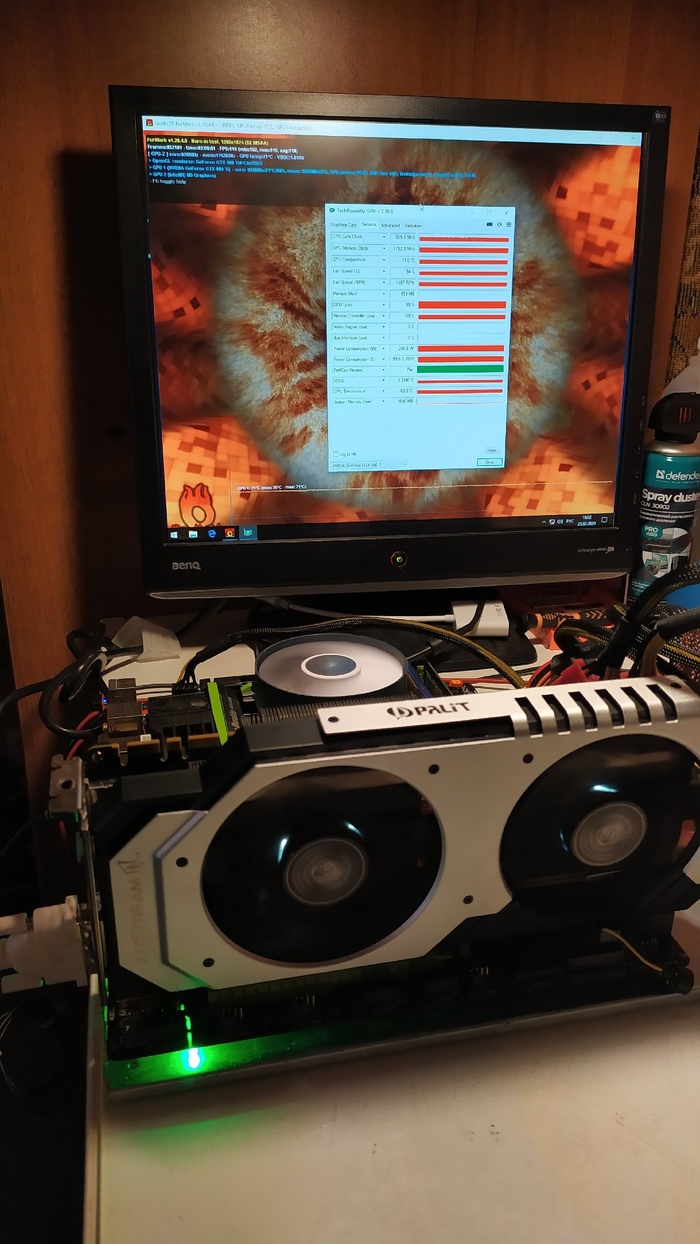

Теперь можно ставить в стенд и проверять.

Работает нормально и нагрузку теперь держит, владелец это тоже подтвердил.

p.s. Чип у неё менялся/грелся, о чём владелец был предупреждён.
